Ascensor de calefacción: primer conocido
En este artículo tenemos que averiguar qué es el ascensor en el sistema de calefacción y cómo funciona. Además de las funciones, estudiaremos los modos de funcionamiento de la unidad de ascensor y cómo ajustarla. Así que ve

Que es
Funciones
En términos simples, los nodos de calefacción de los ascensores son amortiguadores especiales entre los sistemas de ingeniería principal y de calefacción.
Combinan varias funciones:
- Convierten la diferencia de presión entre las líneas de la ruta (3-4 atmósferas) en los 0.2 necesarios para la operación del circuito de calefacción.
- Se utilizan para iniciar o detener sistemas de calefacción y agua caliente.
- Le permite cambiar entre los diferentes modos de funcionamiento del sistema de ACS.
Especifique: la temperatura del agua en los grifos no debe superar los 90-95 grados. En verano, cuando la temperatura del agua en la línea de suministro no supera los 50-55 ° C, el ACS se alimenta de este hilo. En el pico del clima frío, el suministro de agua caliente debe cambiarse a la tubería de retorno.
Artículos

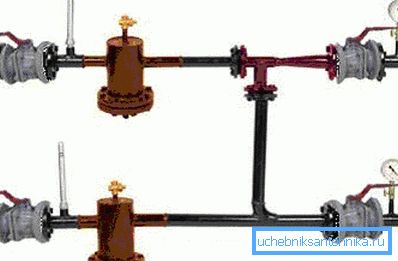

El esquema más simple de la unidad de calefacción del ascensor incluye:
- Un par de válvulas de entrada en las roscas de alimentación y retorno. El flujo siempre se encuentra por encima del retorno.
- Un par de válvulas de la casa, cortando el conjunto del ascensor del sistema de calefacción.

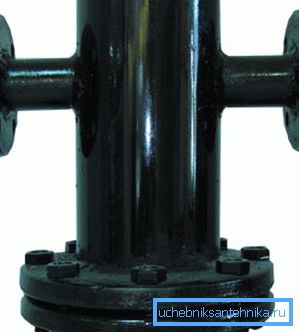

- Gryazeviki en el campo y, rara vez, en la línea de retorno.

- Los dispositivos de descarga en el circuito de calefacción, que permiten drenar por completo o restablecer el sistema a una descarga, expulsan una parte sustancial de aire en el arranque. Las descargas se consideran buenas para los desagües.
- Válvulas de control que miden la temperatura y presión del suministro, retorno y mezcla.

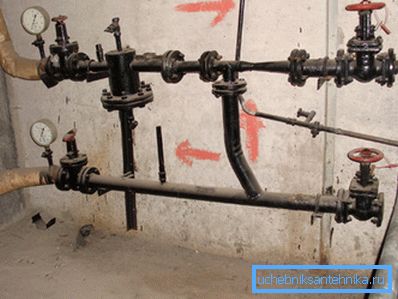

- Finalmente, el actual elevador de chorro de agua es una T con brida para tuberías con una boquilla en el interior.

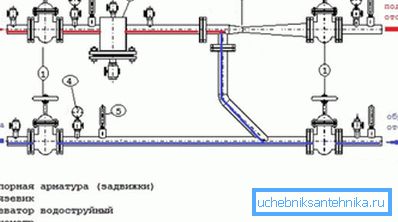

¿Cómo funciona el sistema de calefacción del ascensor? El principio de su trabajo se basa en la ley de Bernoulli, que establece que la presión estática en un flujo es inversamente proporcional a su velocidad.
El agua más caliente y de mayor presión de la tubería de suministro se inyecta a través de la boquilla en el zócalo del ascensor y crea, aunque parezca paradójico, una zona de vacío que extrae una parte del agua de la tubería de retorno al ciclo de circulación repetida.
Esto asegura:
- Gran flujo de refrigerante a través del circuito con un mínimo de su flujo desde la carretera.
- Alineación de temperaturas cercanas al ascensor y calefactores lejanos.

¿Cómo se miden las presiones durante la temporada de calefacción? Damos los parámetros típicos.
Punto de medición | Presión, kgf / cm2 |
Alimentación después de la válvula de entrada | 6.0 |
Volver a publicar | 3.2 |
Mezclar despues del elevador | 3.4 |

Las temperaturas en la ruta y después del elevador están sujetas al llamado programa de temperatura, el factor determinante en el que se encuentra la temperatura exterior. El valor máximo para la línea de suministro de la ruta es de 150 grados: con más calentamiento, el agua hervirá, a pesar de la sobrepresión. La temperatura máxima de la mezcla es de 95 ° C para sistemas de dos tuberías y 105 para sistemas de una tubería.
Además de estos elementos, el elevador del sistema de calefacción puede incluir agua caliente.
Son posibles dos configuraciones básicas.
- En casas construidas antes de finales de los 70, el ACS se alimenta a través de un inserto en el suministro y otro en la línea de retorno.
- En los hogares más nuevos, hay dos enlaces en cada línea. Una arandela de retención con un diámetro de 1-2 mm más grande que el diámetro de la boquilla se coloca en la brida para conectar los tubos entre las inserciones. Proporciona una caída suficiente para garantizar que al encender el ACS según los esquemas desde el suministro hasta el suministro y desde el retorno hasta el retorno, el agua circule continuamente a través de los elevadores acoplados y los calentadores de toallas.
Áreas de responsabilidad
¿Qué es el nodo de calefacción del ascensor? De alguna manera lo entendimos.
¿Y quién es responsable de ello?
- La sección de la ruta dentro de la casa a las bridas de las válvulas de entrada es el área de responsabilidad de la organización de transporte de calor (redes de calor).
- Todo lo que se encuentra después de las válvulas de entrada y las válvulas en sí son el área de responsabilidad de la organización de la vivienda.
Sin embargo: la selección del ascensor de calefacción según el número (tamaño), el cálculo del diámetro de la boquilla y las arandelas de retención se realizan mediante redes de calefacción. Los propietarios solo proporcionan instalación y desmontaje.

Control
La organización controladora es nuevamente la red de calefacción.
¿Qué es exactamente lo que controlan?
- Varias veces durante el invierno, se realizan mediciones de control de temperaturas y presiones de flujo, retorno y mezcla.. En caso de desviaciones del programa de temperatura, el elevador de calefacción se vuelve a calcular con un orificio o una disminución en el diámetro de la boquilla. Por supuesto, esto no se debe hacer en el punto más alto del clima frío: a -40, la calefacción de acceso en la calle se puede tomar con hielo dentro de una hora después de que se detenga la circulación.
- En preparación para la temporada de calefacción, se verifica el estado de las válvulas de cierre. El control es extremadamente simple: todas las válvulas en el conjunto se superponen, después de lo cual se abre cualquier válvula de control. Si el agua proviene de él, hay que buscar una falla; Además, en cualquier posición de las válvulas, no deben tener fugas sobre las glándulas.
- Finalmente, al final de la temporada de calefacción, los ascensores en el sistema de calefacción junto con el propio sistema se someten a prueba de temperatura.. El medio de calentamiento se calienta a los valores máximos con el suministro de ACS apagado.
Gestión
Damos el orden de ejecución de algunas operaciones asociadas al trabajo del ascensor.
Empezar a calentar
Si el sistema está lleno, todo lo que necesita hacer es abrir las válvulas de la casa, y la circulación comenzará.
Algo más complicado es la instrucción para lanzar un sistema abandonado.
- La descarga en el tubo de retorno se abre y la descarga en el flujo se cierra.
- Lentamente (para evitar el golpe de ariete), la válvula de la casa superior se abre.
- Después de que el agua va al basurero, está limpia, sin aire, se cierra, y luego se abre la válvula de la cámara inferior.

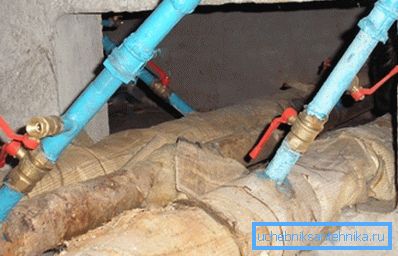

Es útil: si las válvulas de bola modernas están instaladas en las bandas, no importa la dirección del circuito para restablecer. Pero con un tornillo, un rápido reflujo puede arrancar la válvula, después de lo cual el cerrajero tendrá una larga y dolorosa búsqueda de las causas de la parada de circulación en las bandas.

Trabajo sin boquilla

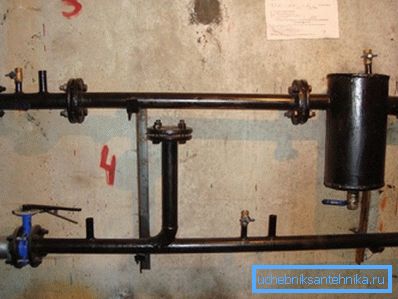

A una temperatura de retorno catastróficamente baja en el pico del clima frío, se practica un elevador sin boquilla. El sistema recibe refrigerante de la carretera, no la mezcla. El estrangulador está atascado con panqueque de acero.

Ajuste diferencial

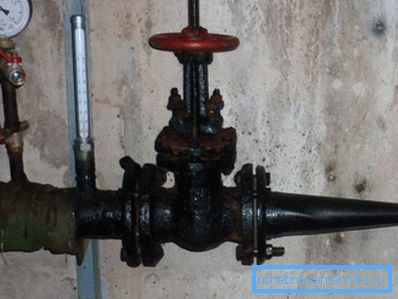

Cuando el retorno es demasiado alto y es imposible reemplazar rápidamente la boquilla, se practica ajustar la válvula diferencial.
¿Cómo hacerlo usted mismo?
- La presión de alimentación se mide, después de lo cual el medidor de presión se coloca en el flujo de retorno.

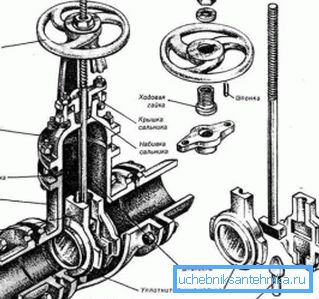

- La válvula de entrada en el tubo de retorno se cierra completamente y se abre gradualmente con el control de presión en el manómetro. Si solo cubre el pestillo, es posible que sus mejillas no se caigan por completo sobre la barra y luego se deslicen hacia abajo. El precio del curso de acción incorrecto se garantiza calefacción de acceso descongelado.

A la vez, no se deben eliminar más de 0.2 atmósferas de diferencial. La medición repetida de la temperatura de retorno se realiza en un día, cuando todos los valores están estabilizados.
Conclusión
Esperamos que nuestro material ayude al lector a comprender el esquema de trabajo y el orden de ajuste del conjunto del ascensor. Como de costumbre, el video adjunto le ofrecerá información adicional. ¡Éxitos!
