Las cocinas de metal y las estufas de calefacción y cocción tienen una ventaja indudable: la compacidad. Dicha unidad no ocupará mucho espacio en su hogar o casa de campo. Para mejorar la eficiencia de las estufas de acero y hierro fundido, se utiliza un escudo de calefacción de ladrillo.

En la foto - estufa, equipada con un escudo.

Desventajas de las estufas de metal y cómo repararlas.

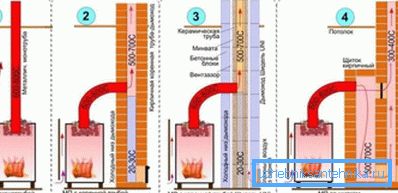

El cambio en la eficiencia del horno de metal al utilizar el escudo.
  1. Las dimensiones compactas de las estufas de metal tienen un inconveniente: una superficie de intercambio de calor de aire demasiado pequeña.
  2. Además, los productos gaseosos de la combustión tienen una temperatura muy alta, desde + 300 ° grados y más. Por lo tanto, tenemos que pensar en la seguridad contra incendios y aislar la chimenea.
  3. Como se sabe, la eficiencia de las estufas es proporcional a la temperatura inversa de los residuos de combustión. Para cocinar, las unidades de cocción utilizan lejos de toda la energía térmica generada.
  4. Además, tales hornos suelen tener canales de chimenea cortos. Por lo tanto, se absorben un poco de calor.

Presta atencion Por todas estas razones, la instrucción señala que la pérdida máxima de calor de las unidades cae en la chimenea, a través de la cual los productos de combustión se liberan a la atmósfera. Eso es, de hecho, un gran porcentaje del calor de las cocinas de combustible usado se gastan en "calentar la calle".

  1. Tales pérdidas de calor son irracionales desde cualquier punto de vista. Hay una necesidad de minimizarlos. Una de las formas más comunes para reducir la pérdida de energía de un horno es equipar la unidad con sus propias manos con un escudo de calefacción.

Que es un dispositivo

  1. La aleta es una pequeña pared de ladrillo unida al horno, dentro de la cual hay un sistema desarrollado de chimeneas..
  2. Tales dispositivos casi nunca se hacen con una caja de fuego.. El escudo se calienta debido a los gases eliminados de la estufa. Estructuralmente, la pared no es capaz de lanzar una gran cantidad de calor al medio ambiente.
Guardia que tiene una caja de fuego.
  1. Hay diseños más complejos y convenientes, cuyo precio es más alto.. Están equipadas con sus pequeños hornos. Pueden hacerse independientes de la placa de cocción y acoplarse, por ejemplo, a las estufas con chimenea.
  2. El ladrillo tiene una buena conductividad térmica y, lo que es más importante, una alta capacidad térmica. Al calentarse al encender la estufa o al cocinar, se calienta la habitación durante varias horas. Para que pueda obtener un análogo de una estufa de ladrillo. Sólo más simple de forma constructiva y por menos dinero.

Presta atencion El horno de calentamiento y cocción con protección es capaz de tener una potencia térmica de 7/14 kW. Cuando el combustible se quema, la pared durante mucho tiempo proporciona al entorno aproximadamente 1 kW de calor. Para calentar la habitación de forma independiente, esto no es suficiente, pero para que no se seque rápidamente, hay suficiente energía.

Construcciones de dispositivos.

Los diseños de las placas de calentamiento se dividen en dos grandes categorías: pueden ser gruesas o de paredes delgadas.

Sobre espesor de pared

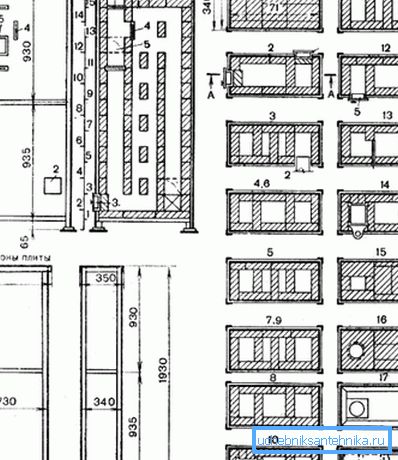

Ordenar dispositivo de pared delgada.
  1. Placas de paredes gruesas se colocan en medio ladrillo. Deben precalentarse bien. Cuando se utiliza constantemente una estufa de cocina con una tapa de calefacción, se recomienda este tipo de dispositivo. Entre otras cosas, las estructuras de paredes gruesas son preferibles desde el punto de vista de la seguridad contra incendios.
  2. Calentamiento de la aleta de paredes delgadas se coloca en un cuarto de un ladrillo. Para cumplir con los requisitos de protección contra incendios, tales estructuras a menudo están cubiertas con cubiertas de metal.
  3. La superficie de las paredes puede ser enlucida, embaldosada con azulejos o, habiendo terminado las juntas, dejadas sin terminar. Es necesario revisar la chimenea del horno con un protector de calefacción durante su colocación.
Modos de funcionamiento del dispositivo.
  1. Los dispositivos pueden funcionar en dos modos de funcionamiento: invierno y verano. En la primera de ellas, el diseño se calienta completamente, en la segunda parte.

Presta atencion Cuando se coloca el escudo de calefacción, se les aplican mayores requisitos de protección contra incendios. Por ejemplo, el dispositivo debe construirse necesariamente sobre una base separada. Debe ser impermeabilizado.

¿Qué embrague preferir?

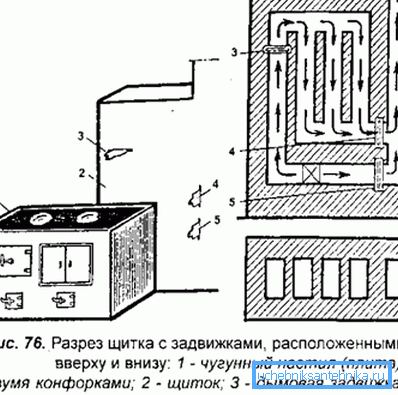

El diseño del escudo de paredes gruesas.

Disponer las placas de calentamiento con sus propias manos, teniendo en cuenta varias recomendaciones.

  1. Construcción más racional en medio ladrillo. Sin embargo, las estructuras de paredes delgadas se calientan más rápido y se enfrían rápidamente.
  2. Acostado en? Los ladrillos, además, requieren cumplir con mayores medidas de seguridad contra incendios. Por lo tanto, es deseable llevar tales escudos en una carcasa de acero.
  3. La temperatura de los productos de combustión de escape no debe ser inferior a + 100 °. De lo contrario, la tracción en el horno puede disminuir significativamente y el condensado comenzará a asentarse en sus elementos.
  4. Como en todas las chimeneas de hornos, en las válvulas se deben usar válvulas para el ajuste. De lo contrario, en climas fríos, la temperatura en las habitaciones descenderá muy rápidamente.
  5. El orden del escudo de calefacción está hecho de ladrillos rojos ordinarios. Deben ser corpulentos, la brecha en el material necesario para el aislamiento, pero es en este caso, a cualquier cosa.
  6. Para la unión de mampostería es necesario utilizar un mortero de arcilla de horno. La mezcla de cemento y arena no es resistente a altas temperaturas.

Esquemas de trabajo

Según el principio de funcionamiento, se distinguen dos tipos de dispositivos.

Escudos de canal

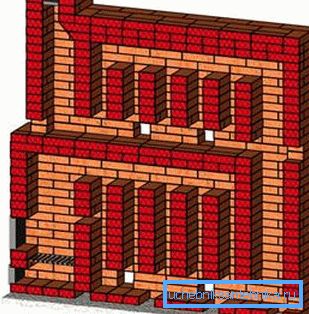

Diseño de canal.
  1. Dentro de este dispositivo hay una especie de laberinto de chimeneas que tienen la misma sección.
  2. Cuando se colocan dichas placas de calentamiento, pueden tener particiones horizontales y verticales.
  3. La energía térmica de las paredes de los productos de combustión se traduce en un proceso de movimiento uniforme a lo largo de toda la longitud de los canales.
  4. En los dispositivos de tipo conducto, los puentes a menudo pasan por alto la chimenea. Están cercados por particiones. Es necesario que en el período estival la estufa no caliente la habitación.

En hornos-chimeneas no se necesitan puentes, porque están equipados con escudos para una mayor transferencia de calor. El dispositivo para una unidad de metal potente, por ejemplo, para Bavaria (potencia térmica de 14 kW) sin un puente de este tipo no debe realizarse. (Ver también el artículo Biocombustibles para chimeneas: características.)

Dispositivos de campana

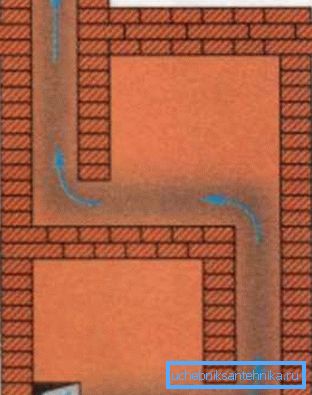

Dispositivo de campana

El escudo calefactor de tipo kolpak consta de una o varias cavidades, que están conectadas por chimeneas. La salida y entrada del canal en mayúsculas se realiza muy por debajo de la parte superior de su plano.

¿Por qué es esto necesario? El aire caliente y los gases del horno siempre fluyen hacia arriba. Penetrando en la tapa, los gases antes de que se enfríen se ubicarán allí. Cuando renuncien a su calor, serán reemplazados por una nueva porción de productos de combustión calentados, y fluirán por la chimenea hacia la calle.

Presta atencion Debe tenerse en cuenta que el protector de dos solapas consumirá más calor de los productos de desecho que la contraparte de una sola solapa. Su costo es el mismo, porque Los costes de material son equivalentes.

Características de la implementación de la placa de circuito.

  1. Además de los dispositivos rectangulares, cuando no hay suficiente espacio en la habitación, a menudo se equipa un protector de esquina. Además del hecho de que este diseño ahorra un volumen útil, debido al área de intercambio de calor más grande, emite más energía.
  2. Si equipa la tapa con una cámara de combustión separada, se convierte de un elemento adicional de la estufa en un equipo de calefacción de pleno derecho.
  3. Se necesita una cámara de combustible propia para no derretir innecesariamente la estufa. (Ver también el artículo Calentando una casa privada con leña: características.)

Conclusión

Al hacer una protección térmica con sus propias manos, aumentará significativamente la productividad del horno principal, gracias al intercambio de calor mejorado en la habitación.
