4 métodos para calcular el radiador de calefacción de área.

22-04-2018
Calefacción

Un cálculo preliminar de la capacidad de calefacción de los radiadores sobre el área hace posible crear el microclima más cómodo en la habitación equipada. Puede evitar tanto los costes innecesarios, como la falta de rendimiento. Puede usar una de las tres formas para obtener los números que necesita, que analizaremos en este artículo.

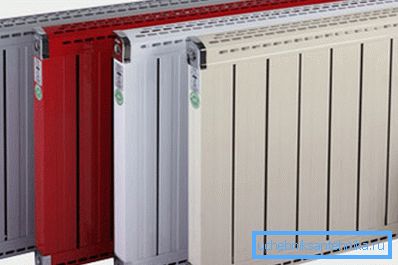

Foto de radiadores.

Metodos de calculo

La instalación del sistema de calefacción es una tarea increíblemente seria. Todas las secciones tienen su propio índice de energía, y la cantidad exacta que las instale determinará la conveniencia de una estadía de invierno en su propia casa o apartamento. Al mismo tiempo, tampoco se debe colgar toda la pared con baterías, ya que, en primer lugar, será muy costosa y, en segundo lugar, no es suficiente.

Es por eso que debe saber por adelantado al calcular la cantidad de secciones en el radiador que se está instalando y que son necesarias para su hogar. Para llevar a cabo esta tarea, puede utilizar los siguientes métodos, cada uno de los cuales tiene sus propias características:

Método # 1: Estándar

Aplicación de fórmulas matemáticas simples.

De acuerdo con el SNiP, el cálculo de las secciones de los radiadores de calefacción por área se realiza a partir del argumento de que se necesitan aproximadamente 100 W de potencia del sistema de calefacción por metro cuadrado de vivienda. En este caso, todas las operaciones matemáticas se realizan utilizando varias fórmulas utilizando la siguiente notación:

Designación Explicación
S Área de la habitación, m2.
P Potencia de una sección del radiador, W
H Altura del techo, m
A Número de secciones requeridas
  1. Si no se observan condiciones adicionales, entonces usamos la fórmula K = S? 100 / P. Luego, por ejemplo, el cálculo de los radiadores de aluminio en un área de 25 m2 se verá así: K = 25? 0.72 = 18 secciones;

Consejo: las baterías con el número de secciones obtenidas se montan preferiblemente debajo de las aberturas de las ventanas. Así es como se forman las barreras térmicas en el camino del aire frío, lo que permite reducir la cantidad de condensado que cae sobre los vidrios.

Es mejor instalar sus propias baterías debajo de las ventanas.
  1. Si la sala en la que se lleva a cabo la instalación del sistema se encuentra en la parte frontal o en la esquina del edificio, la instrucción requiere que el valor obtenido anteriormente se multiplique por un factor de aumento de 1.2. Consideramos: K = 18? 1,2 = 21.6, que debe redondearse al número entero más cercano, y obtenemos 22;
Se debe intensificar el calentamiento de las habitaciones de esquina.
  1. Si hablamos de una habitación en la que la altura del techo supera los tres metros, también será necesario tenerla en cuenta, porque ese espacio es mucho más difícil de calentar.. Por lo tanto, al eliminar el techo en tres metros y medio, la fórmula toma la siguiente forma: K = S? H? 40 / P = 25? 3.5? 0,23 = 23,4, que se redondea a 25.

Consejo: también desea realizar el cálculo del área del radiador antes de su adquisición y comparar el valor resultante con un espacio libre en la pared. De lo contrario, puede encontrarse en una situación incómoda cuando una nueva batería simplemente no se puede instalar. Es suficiente multiplicar la altura y la longitud de la estructura.

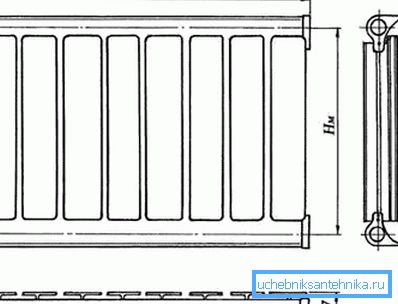

Dimensiones de la batería
Designación en el diagrama Nombre del parametro
L Longitud
H Altura

El resultado: todos los valores son bastante precisos, pero debe trabajar un poco con la calculadora y deberá conocer las fórmulas.

Método # 2: aproximado

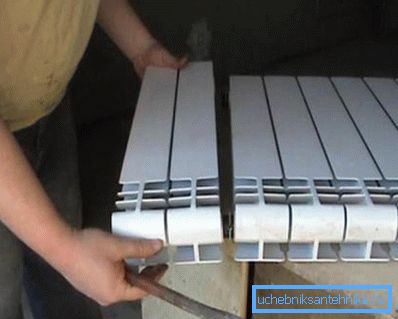

Recuento estimado y adición de secciones

Un cálculo simplificado del número de radiadores de calefacción por área se realiza a partir de las siguientes consideraciones:

  • Una sección de una batería estándar puede calentar 1.8 m2;
  • Para una habitación normal con una pared exterior y una ventana, un kilovatio de capacidad del radiador por 10 m2 es suficiente para crear un microclima favorable;
  • Para habitaciones de esquina, se considera suficiente cuando se utiliza este método de 1.3 kW.

Pero el costo del error en la realización de tales cálculos es muy alto, por lo que se usan muy raramente y solo para habitaciones pequeñas. El resultado final: simple y rápido, pero con precisión es problemático.

Método número 3: volumétrico

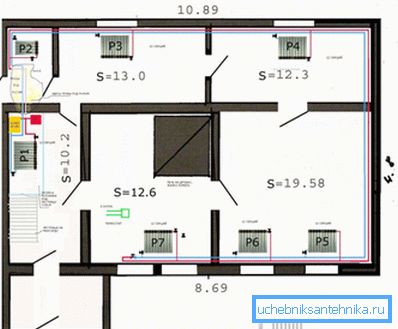

Parámetros requeridos para realizar un cálculo de volumen del número de secciones de batería

En este caso, se toma en cuenta el volumen de la sala climatizada. Para ello, multiplique el ancho y el largo de la habitación con la altura de su techo. Además, teniendo en cuenta que una sección con una potencia de, por ejemplo, 200 W puede calentar correctamente cinco metros cúbicos de espacio, podemos realizar los cálculos matemáticos necesarios.

Por ejemplo, toma una habitación con los siguientes parámetros:

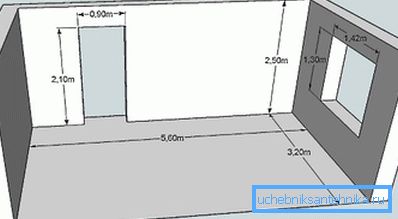

Las dimensiones lineales de la sala en la que se planea la instalación de radiadores.
Parámetro Valor, m
Altura del techo 2.5
Longitud 5.6
Ancho 3.2

Entonces: 2.5? 5.6? 3.2 = 44.8, lo que significa que K = 44.8 / 5 = 8.96, que se redondea a 9. También es costumbre aumentar el valor obtenido en un 20% para evitar posibles errores: 9+ 9/100? 20 = 10.8, y el nuevo redondeo da 11.

Radiadores de calefacción de acero: un cálculo en el área mostró un número suficiente de secciones - 11

Conclusión: los resultados son bastante precisos, pero necesita saber cuánto aire puede calentar la batería de su elección.

Método # 4: en línea

También vale la pena señalar que hoy existe una opción tan conveniente como calculadora en línea para calcular los radiadores de calefacción por área:

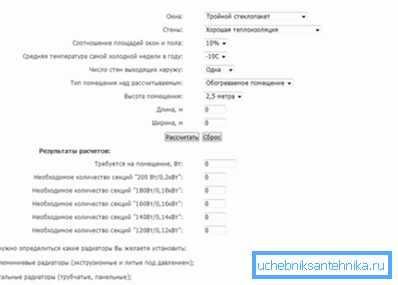

Calculadora on-line de cálculo de la capacidad de calefacción por radiadores por área.

Consejo: al instalar equipos de calefacción en locales especialmente grandes, se recomienda recurrir a los servicios de especialistas, ya que pueden tener muchos factores adicionales que, sin saberlo, simplemente no prestan atención, y los resultados serán erróneos debido a ellos. .

Al elegir un programa adecuado, tenga en cuenta que la calculadora para calcular radiadores de calefacción de acero difiere en el área de la calculadora para calcular productos de aluminio o bimetálicos.

En pocas palabras: lo suficientemente simple, pero requiere el conocimiento de todos los parámetros necesarios de la sala y las baterías seleccionadas, así como la disponibilidad de Internet.

Conclusión

No importa si elige la calculadora en línea para calcular los radiadores de aluminio por área, si decide utilizar fórmulas especiales o si busca el valor deseado a través del volumen de la sala, lo principal es hacerlo antes de comprar baterías. Solo de esta manera puede estar seguro de que el microclima en su casa o apartamento será lo suficientemente cómodo para que usted viva.

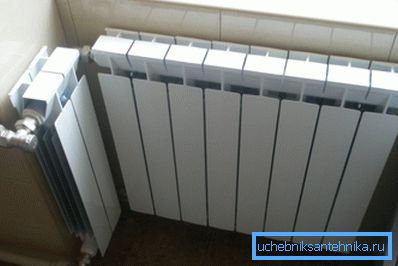

Número de secciones adecuadamente seleccionado: una garantía de la presencia de una cantidad suficiente de calor en la casa durante el invierno

El video en este artículo le presentará materiales adicionales. Tenga cuidado al hacer cálculos matemáticos.
