Válvula del asiento del inodoro: ¿qué versiones son las más

Todos los tanques de agua tienen un componente tan complejo como una válvula de descarga de inodoro. Por el momento hay varias variedades de este sitio. Debe saber todo sobre ellos antes de comprar el dispositivo o repararlo.

Asignación de nodos

El propósito del dispositivo es el siguiente.

1. Se abre y libera agua cuando el tanque está vacío..
2. Evita el flujo de agua después de llenar el tanque al grado deseado..
3. El elemento de bloqueo proporciona un nivel constante de fluido en el tanque., Si hay caídas de presión en el suministro de agua. Cuando la presión en el sistema disminuye o aumenta en 0.1 MPa, el nivel de agua no debe cambiar en más de 0.4 cm.

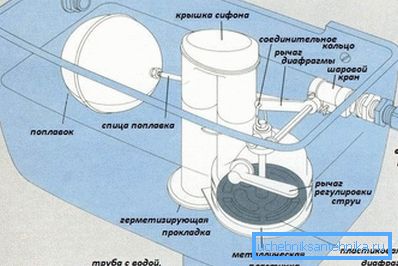

El principio general de funcionamiento que tiene una válvula de cisterna de inodoro es.

1. A medida que el nivel de líquido en el tanque disminuye por debajo del valor permisible, el flotador se hunde cada vez más y por lo tanto activa la palanca.
2. La presión sobre la varilla de empuje cae. Como resultado, el agua comienza a fluir hacia el tanque.
3. Simultáneamente, el flotador comienza a flotar hacia arriba.
4. Cuando se alcanza un cierto nivel, la válvula se cierra con una palanca, el agua deja de ser recogida.

Una variedad de diseños de elementos flotantes depende de muchos tipos de sistemas de drenaje y tanques. Por ejemplo, hay una válvula de retención en el inodoro y una contraparte directa. El principio de su trabajo es muy diferente.

Tipos de válvulas para tanque

Los cierres de inodoros pueden ser de metal o plástico.

Material de fabricacion

Los caros modelos de mecanismos de drenaje están hechos de bronce y latón. Estas aleaciones metálicas tienen buena resistencia y rigidez, casi no son susceptibles a la corrosión y son resistentes a cargas químicas y mecánicas.

Por diseño, pueden ser unidades separadas simples (válvulas para granel y drenaje), y unidades prefabricadas complejas.

Presta atencion Los conjuntos de válvula-palanca de aleaciones están hechos solo para modelos de inodoros de la clase "elite". Para la categoría "comercial", los elementos metálicos de cierre y drenaje se hacen separados de la contraparte de relleno. Esto simplifica enormemente el sistema, le da versatilidad durante la instalación y le permite reparar componentes por separado.

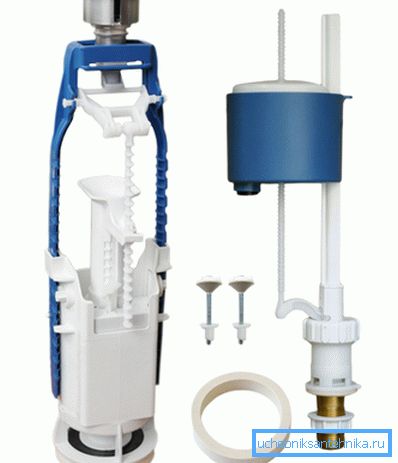

La mayoría de las veces, la válvula de la cisterna del inodoro está hecha de plástico. Desde la calidad de las materias primas, así como la precisión de la producción de los elementos depende del precio total del nodo. En otras palabras, aquí hay una relación directa: cuanto más cara sea la válvula de cierre del tanque, más duradera será.

Configuración del dispositivo

Los accesorios de bloqueo del tanque tienen solo dos configuraciones: puede instalar un sistema separado o combinado con sus propias manos.

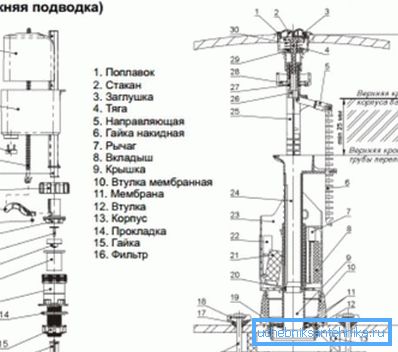

1. Válvula de entrada separada para cisterna de inodoro y análogo de desagüe se montan sucesivamente.
2. La interconexión de dichos elementos se realiza únicamente a través del agua.
3. El elemento de relleno es un nudo simple de cierta forma, que tiene un flotador.
4. Que mediante el control de empuje, actúa con un aumento en el nivel del líquido en la válvula, cierra el agua.
5. Una válvula de drenaje de la cisterna del inodoro separada puede tener un botón, pedales, tracción, etc.
6. Este elemento tiene un cuello volumétrico. Con ello se acopla aire o válvula mecánica. Se desprende a través del sistema de tracción o por un impacto directo (levantamiento, prensado).

Presta atencion La principal ventaja de las unidades de drenaje separadas es la capacidad de reemplazar o reparar sus elementos individuales. Esta circunstancia facilita enormemente y reduce el costo del trabajo.

1. Los mecanismos combinados en los que los elementos de llenado y drenaje están ubicados en la misma carcasa y están interconectados por una línea recta, garantizan la máxima seguridad y fiabilidad del funcionamiento del tanque.
2. Vale la pena señalar que tales sistemas son difíciles de reparar, además, son problemáticos de configurar.
3. Sin embargo, las instrucciones indican que, con un ajuste fino, dicho nodo funcionará perfectamente.

Tipos de válvulas en un diseño.

En total hay tres tipos constructivos de válvulas para tanques:

• válvulas croydon;
• análogos de membrana;
• Dispositivos de pistón.

Dispositivos tipo croydon

Tales válvulas son tecnológicamente obsoletas, se encuentran solo en modelos de dispositivos sanitarios del pasado.

1. Incluyen un pistón con una montura, un eje de palanca y un cuerpo de válvula.
2. El agua se alimenta y se corta con un pistón que se mueve verticalmente.
3. Actúa su palanca de flotador.

Este diseño se desgasta rápidamente. Por lo tanto, con el tiempo, la válvula en el inodoro no cierra el agua, fluye y salpica fuera del tanque del inodoro.

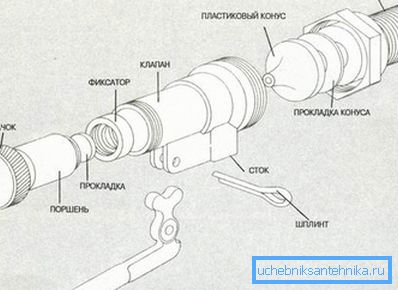

Contrapartes de pistón

1. La válvula de entrada del inodoro tipo pistón tiene un eje en forma de palanca.
2. Se fija en pin dividido (bifurcado).
3. Cuando la palanca se mueve horizontalmente, el pistón se mueve.
4. Que periódicamente toca la silla de montar. Esto regula el flujo de agua en el tanque de almacenamiento.
5. El pistón tiene un cierre en su extremo.
6. Cuando se acopla con el sillín, el sello detiene el flujo de agua.

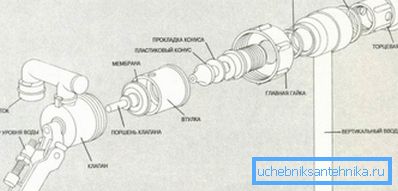

Nudos modernos con una membrana.

1. Dicha válvula en la taza del inodoro en lugar de una junta está equipada con una membrana.
2. Prodúzcalos a partir de caucho o silicona.
3. Durante el movimiento del pistón se mueve la membrana.
4. Por lo tanto, en el momento requerido, evita el flujo de agua al tanque.

Válvulas similares son las más modernas. Están equipadas con todos los nuevos modelos de aparatos sanitarios. Sobre esta base, vale la pena detenerse en los dispositivos de membrana con más detalle.

Proporcionan el llenado más rápido del tanque con agua y su superposición. En función de la calidad del sitio y la precisión de su ajuste, el proceso de reclutamiento de líquidos y su descarga pueden ser silenciosos o muy ruidosos.

Presta atencion La principal desventaja del tipo de membrana de las válvulas es que, para su operación efectiva en el sistema de tuberías, no debe haber caídas de presión significativas. Su valor no debe exceder de 0.1 MPa.

Además, para que el mecanismo funcione normalmente y durante el mayor tiempo posible, es importante que el agua de la red esté limpia.

Cómo funciona una válvula de diafragma

Las principales fases de funcionamiento del dispositivo se presentan a continuación.

Primera fase

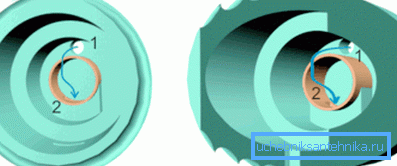

1. En la primera fase, la válvula está abierta. Durante ella, el agua entra en el tanque. La membrana, obedeciendo la dirección del flujo del líquido, se aleja. Por lo tanto, el agua sin obstrucción puede llenar el tanque.
2. Al principio, el líquido fluye solo en la sección preliminar.
3. Para que ella llegara directamente al tanque, en este compartimiento hay un agujero especial. El proceso es similar al que tiene lugar en tanques equipados con válvulas de varilla, sin embargo, hay una membrana estirada sobre el pistón.
4. Hay un lumen en él, una barra de plástico se pasa a través de él. También tiene una sección lumínica de 1 mm. Gracias a él, el agua fluye parcialmente hacia la sección de llenado.
5. Cuando el flotador está en estado bajado, se forma un pequeño orificio en el pistón, que tiene un diámetro de solo 0,5 milímetros. A través de él, una pequeña cantidad de líquido fluye hacia el tanque.
6. Debido al principio similar de funcionamiento de la válvula de diafragma, se crea la misma presión en las secciones preliminar y de llenado y en la parte del tanque detrás de ellas. Esta es la diferencia fundamental entre un mecanismo de este tipo y una contraparte que tiene una válvula de barra.

Segunda etapa

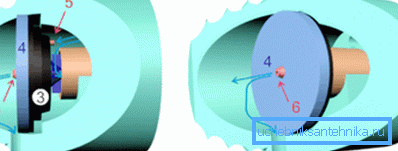

1. En esta etapa, el agua ingresa al tanque de almacenamiento, con la que, simultáneamente, flota el flotador de la bola.
2. El proceso también aumenta el nivel del vástago con sello de goma.
3. El sello obstruye el agujero.
4. Tras el movimiento posterior de la varilla, el pistón con el diafragma se presiona contra la silla de montar. De este modo, se sella la sección de llenado.

Basado en el hecho de que la presión del agua en la parte de llenado del tanque está asociada con la presión del flotador emergente, la membrana se presiona muy fuertemente contra la silla. Esto evita el flujo de agua en el tanque de almacenamiento.

Tercera etapa

1. La tercera etapa es drenar el agua después de usar la taza del inodoro.
2. En ese momento, cuando el líquido baja del tanque y fluye hacia la taza de la taza del inodoro, el efecto de presión del flotador sobre la barra desaparece.
3. La ranura en el pistón en este momento no se superpone a la varilla. Sobre esta base, y en la sección de llenado, la presión disminuye bruscamente.
4. La presión permanece solo del sistema de suministro de agua, y actúa sobre el pistón con la membrana, moviéndolos hacia un lado.
5. Debido a esto, el mecanismo de drenaje entra de nuevo en la primera etapa.

Conclusión

El diseño del sistema de drenaje, incluida su válvula, es de gran importancia para la eficiencia y la fiabilidad de la taza del inodoro. Al elegir un dispositivo sanitario, no olvide asegurarse de que esté equipado con su modelo moderno.

El video en este artículo contiene mucha información adicional.
