Válvula de alcantarillado: finalidad, principio de

05-02-2018
Aguas residuales

La principal tarea del sistema de alcantarillado es drenar las aguas residuales de una casa o apartamento. Pero ¿y si por alguna razón las tuberías están obstruidas? ¿A dónde irán las aguas residuales?

Además, no se olvide de los olores que pueden penetrar en la habitación y con buenas aguas residuales. Puede proteger su hogar de tales problemas con la ayuda de válvulas especiales, que se tratarán en este artículo.

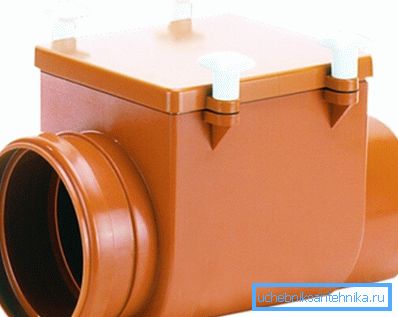

Persiana mecánica para aguas residuales HL710

Tipos de válvulas según su ámbito de aplicación.

Las tareas comunes de cualquier válvula son asegurar y controlar el movimiento unidireccional del fluido que pasa a través de ella. Pero su interpretación técnica, características de instalación y áreas de aplicación para diferentes ensamblajes de plomería pueden diferir.

Sifón

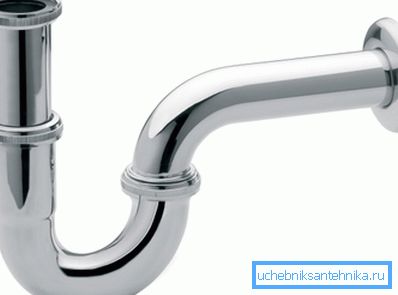

Válvula de agua clásica para la alcantarilla en forma de rodilla.

La principal tarea de la válvula fuera del agua es un obstáculo para la penetración del olor. No detendrá flujos más graves en caso de accidente, pero se enfrenta a la protección diaria contra olores desagradables. Hay dos soluciones de diseño:

Tipo de sifon Características especiales
Rodilla o tubo
  • bajo precio;
  • construcción simple;
  • fácil instalación;
  • Problemas en caso de obstrucción: la perforación solo es posible con la ayuda de un cable de alcantarillado
Botella
  • Dispositivo algo más complicado;
  • La capacidad de realizar fácilmente el trabajo de limpieza con sus propias manos, es suficiente para desatornillar la cubierta especial y eliminar los residuos obstruidos.

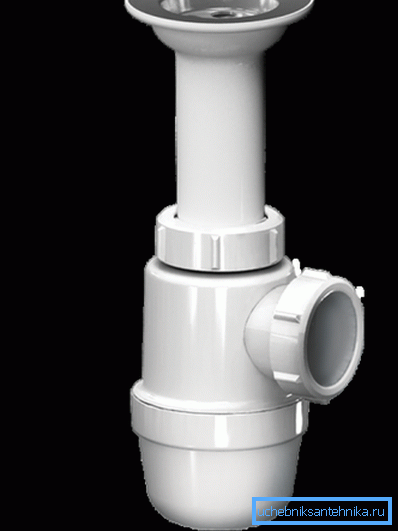

Botella de sifón con fácil acceso a su interior.

Consejo: si tiene una lavadora o un lavaplatos, se recomienda comprar un tapón de agua con forma de botella con un tenedor en dos o más salidas. Entonces, no es necesario realizar trabajos de plomería especiales para retirar un enchufe adicional, lo que afectará favorablemente el presupuesto familiar.

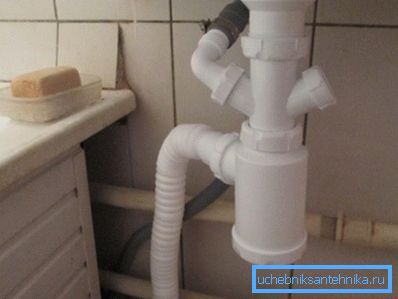

Foto de sifón instalado con grifos adicionales.

El principio de trabajo es que, gracias a un diseño especial, toda el agua no se escurre por el desagüe cuando se usa un lavabo o una taza del inodoro, y parte de ella sigue siendo un tipo de tapón en la curva, como se muestra en la siguiente figura:

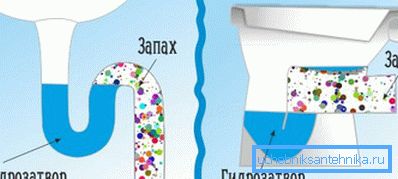

Esquema de la trampa de agua debajo del lavabo y el inodoro.

Válvula de retención

Persiana de alcantarillado

Las válvulas de retención y las válvulas de retención de alcantarillado son una solución más radical y eficaz para proteger contra la posible entrada de aguas residuales en la habitación. Pero, ¿qué podría causar un efecto tan desagradable?

Y las razones pueden ser las siguientes:

  • Manual de instrucciones roto, a saber, intentos de echar sustancias insolubles de gran tamaño en el sistema de alcantarillado. El corcho formado a partir de restos de comida, trozos de verduras y otros posibles residuos bloquea el movimiento del agua en las tuberías y detiene todo el sistema. Como consecuencia de la presión de la columna de agua, se producirán consecuencias especialmente desastrosas en los pisos inferiores de los edificios de gran altura.
  • Largo periodo de uso de tuberías., Lo que conduce a una disminución significativa en su diámetro interno.
El resultado del funcionamiento a largo plazo del sistema de alcantarillado.

Consejo: no espere a que se obstruyan las tuberías por completo, es mejor hacer su reemplazo planificado. Así se reduce la posibilidad de un accidente.

  • Ángulo de tubería incorrecto. Si es demasiado pequeña, la presión del agua será demasiado débil para tener tiempo de limpiar las partículas sólidas antes de su acumulación peligrosa, y si está demasiado fría, el fluido que fluye no tendrá tiempo para llevar la basura con usted.

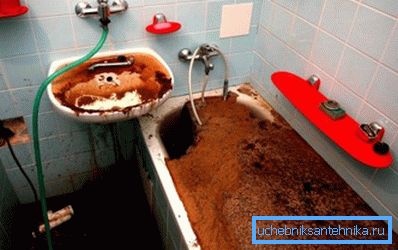

El resultado del bloqueo de tuberías de alcantarillado.

Entonces, calificamos el nivel de peligro, ¿cómo lo maneja una válvula de retención? El significado general de su trabajo es la presencia de una o más válvulas que solo pueden abrirse en una dirección. Es decir, el fluido que sale del baño empuja la partición hacia adelante y fluye aún más, pero si se somete a una presión repentina en la dirección opuesta, no podrá superar el obstáculo que ha surgido.

El principio de funcionamiento del obturador mecánico de dos cámaras.

Como hemos descrito, la válvula mecánica habitual funciona, pero también hay dispositivos eléctricos. En principio, realizan una función similar, solo que son capaces de cerrar la válvula automáticamente en los casos en que las masas sólidas interfieren con esto por su grupo. (Ver también el artículo Válvula de aire para aguas residuales: características).

El dispositivo de válvulas electrificadas tiene los siguientes elementos:

Nombre del componente Propósito
Dos cámaras con válvulas: mecánicas y eléctricas. Controlar y realizar la transmisión de aguas residuales en la dirección de aguas residuales.
Unidad electrónica Proporciona indicación y control, también incluye una alarma en caso de emergencia.
Sensor de nivel de llenado Construido en el cuerpo de la estructura y da una señal para abrir la válvula, equipado con una unidad eléctrica
Cable de alimentación Proporciona electricidad al aparato.

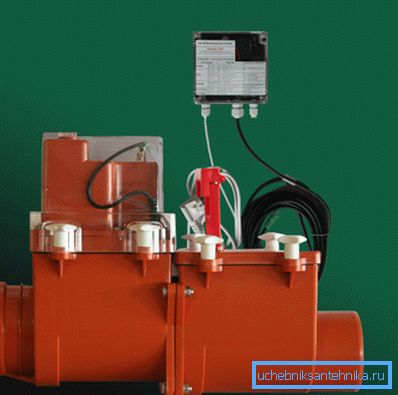

El dispositivo eléctrico automatizado en un obstáculo de penetración de aguas residuales desde el alcantarillado a las instalaciones.

Dicho dispositivo se instala en un lugar común para un apartamento o una alcantarilla privada y está conectado al panel de alimentación.

Persiana seca

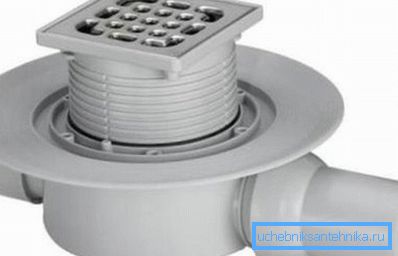

Protección de alcantarillado en la ducha.

La alcantarilla de drenaje seco es ampliamente utilizada en cuartos de ducha y tiene varios tipos:

Nombre Principio de funcionamiento
Membrana El flujo de agua elimina la membrana en el manantial y fluye aún más, después de lo cual regresa suavemente al sitio, cerrando el acceso a olores desagradables.
Flotar Tiene un flotador especial, siempre ubicado en la superficie del dispositivo y bajando, cerrando el agujero, solo después de que el líquido haya salido.
Péndulo Gracias a las fuerzas gravitacionales todo el tiempo tratando de tomar una posición en la que se bloquearán las aguas residuales
Recordando Se utilizan tubos elásticos que, al "recordar" su forma, intentan restaurarla constantemente, evitando así la penetración de olores.

Conclusión

Las aguas residuales que funcionan de manera cualitativa y adecuada no excluyen la posibilidad de que se produzca un fallo como resultado del bloqueo del sistema en cualquier momento, lo que llevará a consecuencias trágicas en forma de penetración de aguas residuales en su hogar.

Esto se puede evitar instalando alcantarillas, que evitan no solo el flujo inverso de líquidos, sino también la penetración de olores malolientes. Con sus opiniones has leído más arriba.

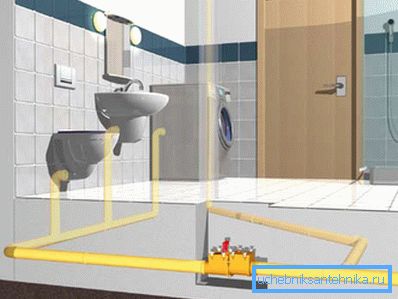

La válvula de alcantarillado instalada garantiza la ausencia de olores desagradables y las consecuencias de posibles accidentes.

El video en este artículo le proporcionará información adicional. Mejoras para el hogar es responsable!
