Un inodoro con una cisterna oculta: cómo integrar aparatos

11-03-2018
Aguas residuales

Ahora en el edificio, los supermercados presentaron una gran cantidad de equipos sanitarios, con los que puede implementar cualquier idea de diseño para el diseño del inodoro y el baño. El mayor interés se debe a un inodoro montado en la pared y en el piso con una cisterna oculta, que le permite ocultar no solo el contenedor en la pared, sino también las tuberías.

Cómo elegir un modelo adecuado e instalarlo usted mismo, lea a continuación.

Inodoro con un sistema de desagüe oculto: una gran solución para el baño.

Descripción del dispositivo

Antes de instalar el inodoro con una cisterna oculta, no estará fuera de lugar para hacer frente a las peculiaridades de su diseño. Esto ayudará a determinar la elección antes de comprar el dispositivo y brindará la oportunidad de comprender qué sistema instalarlo será el más adecuado para usted.

Por lo tanto, las tazas de inodoro con cisternas empotradas se componen de los siguientes elementos:

  1. Marco de acero - La base, que sirve para fijar firmemente la parte visible de la estructura - el tazón. Este es el elemento principal con el que comienza la instalación. La resistencia de toda la estructura depende de la firmeza con que se fije el soporte.

El marco puede montarse en el piso y en la pared, hecho de metal de acero, capaz de soportar la entrada de muchas personas que visitan el inodoro.

En la foto - un marco para la fijación del inodoro.

Presta atencion El marco no se puede montar en divisiones interiores delgadas, hechas de bloques de espuma, paneles de yeso y ladrillo. La instalación está permitida solo en las paredes o particiones principales, pero se construye a partir de bloques masivos o de fundición de concreto.

La mayoría de los soportes tienen elementos que le permiten ajustar la altura sobre el piso. Usándolos, puede instalar inodoros montados en la pared con un sistema de descarga oculta lo más conveniente posible para las personas que viven en un apartamento o casa.

  1. Cisterna de inodoro oculto. Está hecho de polímeros y tiene una forma diferente de la capacidad estándar que solíamos ver en los dispositivos sanitarios clásicos.

La conclusión es que el tanque debe colocarse en un espacio bastante delgado, por lo que sus parámetros geométricos se modifican un poco. Además, la superficie externa está aislada con un material especial que evita la aparición de humedad condensada.

La capacidad está unida al mismo marco de acero. El drenaje se realiza mediante una palanca especial instalada en la parte frontal del tanque. También se hace un orificio para la reparación y reemplazo de los accesorios de desagüe en el interior.

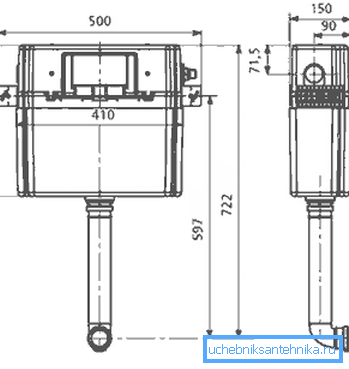

El diseño del tanque oculto de colocación.

Un tanque de descarga montado a ras a menudo está equipado con una palanca de drenaje separada que permite la liberación de una cantidad estrictamente medida de agua.

  1. Inodoro. Este es el único elemento de la construcción descrita, que es visible después de terminar el trabajo en la decoración del cuarto sanitario. Por lo general, los inodoros ocultos no se diferencian en la forma del clásico, pero también hay modelos de diseño con cuencos de diversas formas, colores, texturas, etc.

El alcance de entrega ya incluye todo el hardware necesario e instrucciones para su uso. El máximo que tendrá que comprar: una salida más larga, manguera y cinta de plástico para sellar. El precio de todas estas piezas es bajo, ya que no afectan el costo estimado de construcción.

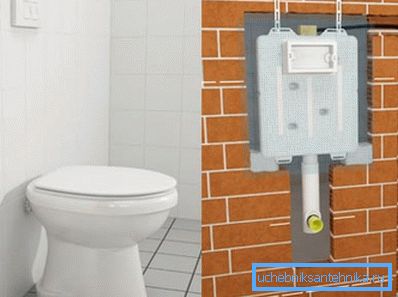

Se puede instalar un inodoro en el piso.

Habiendo definido el modelo, puedes comenzar a diseñar.

Hay dos formas principales aquí:

  • para la instalación - en este caso, se requerirá el marco, el tazón y la cisterna: para el montaje empotrado de la taza del inodoro, solo se utilizan las piezas proporcionadas especialmente;
  • Sobre una base concreta, esta es una opción más barata, pero se debe prestar especial atención a la calidad del trabajo, ya que el matrimonio más leve puede llevar a consecuencias bastante graves.

Considere cada una de las opciones con más detalle.

Procedimiento de instalación

Utilizando la instalación

El procedimiento para la instalación del inodoro oculto es el siguiente:

  1. Marco de soporte montado. Hay agujeros especiales con los que se une a la pared o el piso. Para este propósito, se utilizan espigas especiales de gran alcance o pernos de anclaje. Al lugar de instalación del marco también es necesario llevar la tubería de alcantarillado y el suministro de agua.

Presta atencion Asegúrese de asegurarse de que el soporte se haya fijado de manera perfectamente uniforme tanto vertical como horizontalmente. Además, en esta etapa debe establecer la altura del inodoro sobre el piso. Puede variar de 40 a 45 cm. Elija usted mismo en función de la altura de las personas que viven en un apartamento o casa.

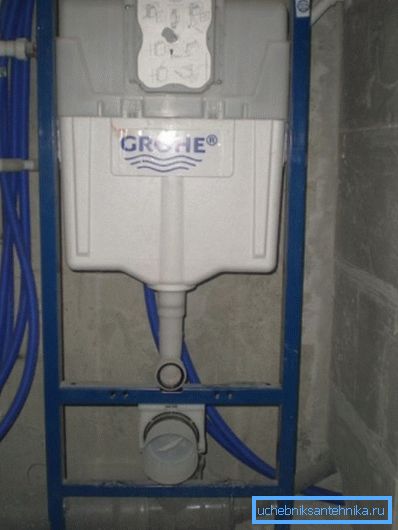

En primer lugar, necesitas arreglar el marco.
  1. Disposición de revestimiento de agua. Puede utilizar una manguera flexible y rígida. La última opción es preferible debido a una vida útil más larga. Recuerde que antes de que se complete la instalación, todas las válvulas deben estar en la posición cerrada.

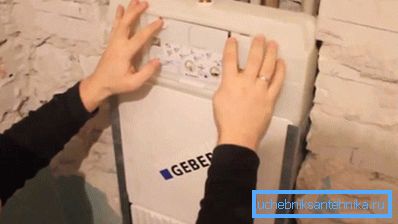

Luego coloca el tanque
  1. Instalación del sistema de drenaje.. Se utiliza un manguito de plástico corrugado para conectar la boquilla de instalación a la entrada de la tubería de alcantarillado.

Una vez finalizada la instalación, se recomienda probar el sistema en funcionamiento. Para hacer esto, la taza del inodoro debe estar temporalmente atornillada al marco y verter un cubo de agua allí. El líquido debe salir rápidamente. Verifique también que las uniones de las corrugaciones con los tubos estén apretadas.

Al final de la inspección, el tazón se retira, ya que la fijación final de esta pieza se realiza en la última etapa del trabajo.

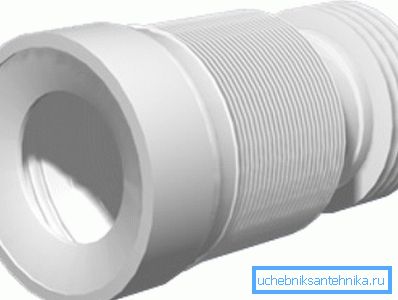

Manguito corrugado para la conexión a la tubería de alcantarillado.
  1. Instalación de placas de yeso placas de yeso. Elija un material impermeable con un respaldo verde. Naturalmente, antes de eso necesitas arreglar perfiles galvanizados.

Puede coser toda la pared con sábanas o simplemente disfrazar la instalación. En el segundo caso, habrá un pequeño estante en la parte superior, donde es conveniente almacenar diferentes accesorios. Además, no olvide cortar a través de los orificios tecnológicos de placa de yeso para conectar la taza del inodoro y el mantenimiento del sistema.

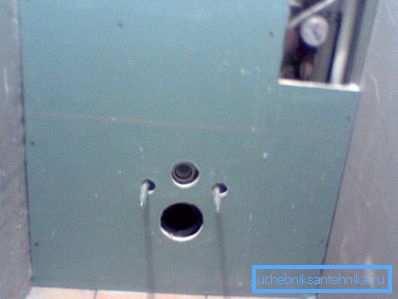

La instalación debe ser cerrada por paneles de yeso, dejando los huecos tecnológicos.
  1. La siguiente etapa se enfrenta con baldosas cerámicas.. El color, el tamaño y la textura se seleccionan en función de la orientación estilística del cuarto de baño.
  2. La última etapa del trabajo - la fijación del inodoro.. Si todo el trabajo anterior se realiza correctamente, no causará dificultades. Se utilizan dos clavos.

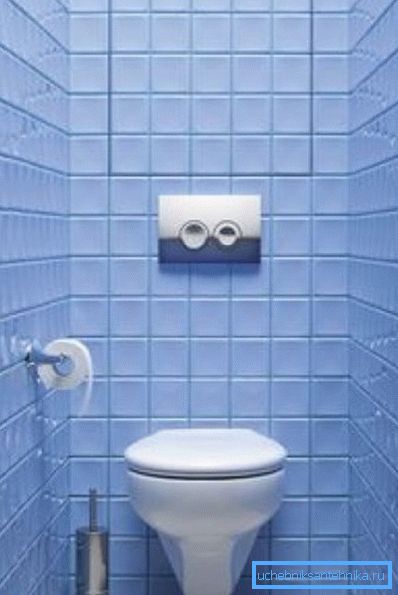

Sólo queda pegar los azulejos y poner el retrete.

Sobre base de concreto

Esta es una opción más barata, pero aquí toda la responsabilidad de la correcta instalación depende exclusivamente de usted.

El procedimiento es el siguiente:

  1. Las barras especiales se fijan en la pared principal, en la que se colgará la taza del inodoro. Este diseño es capaz de soportar un peso de más de 300-400 kilogramos.
  2. Luego se monta el acoplamiento para conectar el desagüe. Observe cuidadosamente las dimensiones para evitar problemas al instalar el recipiente.
  3. La siguiente etapa es la instalación de encofrados. En él necesitas hacer pequeños orificios a través de los cuales cuelgan los pernos que se adjuntaron anteriormente.

Sugerencia Al realizar el trabajo, es necesario calcular correctamente la longitud de estas varillas. Están empotrados en la pared principal de no menos de 15 cm, y el resto de la longitud debe ser suficiente para colocar el inodoro.

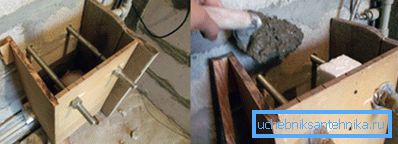

Fabricación de la base para la fijación del inodoro.
  1. Antes de verter el concreto es necesario fijar los pasadores en la pared. Para hacer esto, use una composición química potente especial - adhesivo de anclaje.
  2. Después de esto, se prepara una solución concreta y se coloca en el encofrado. No permita que los pernos y los orificios de drenaje se muevan. Se pueden respaldar temporalmente con piezas de espuma.
  3. Después de que la solución se endurece, se realiza la decoración decorativa y el colgamiento del bol. Estas etapas de trabajo se realizan de la misma manera que cuando se usa la instalación.

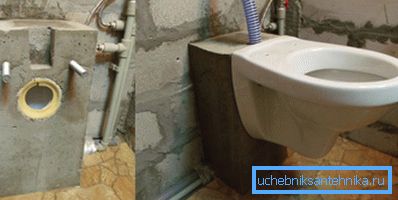

Base de hormigón y retrete montado sobre ella.

Conclusión

Un inodoro con un sistema de drenaje oculto es definitivamente un dispositivo excelente para la instalación en el baño. Le permite deshacerse de tuberías de aspecto no estético que suministran agua al tanque y eliminan los desechos del recipiente. Por cierto, de manera similar puedes instalar y hacer un bidet.

Para más sobre esto, vea el video en este artículo.
