Tubos de desagüe que necesitan para la instalación.

Los tubos de plástico para el drenaje de aguas residuales, que se utilizan a nivel doméstico, por regla general, tienen un diámetro de 32 mm, 50 mm, 100 mm y 150 mm, aunque los dos tipos más populares son 50 mm, 100 mm. Además, se emiten fragmentos de diferentes longitudes para montar el cableado del sistema, y ​​pueden ser de 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm y 200 cm (la fragmentación de una tubería de 150 mm comienza a partir de 50 cm, generalmente las más pequeñas no producir).

A continuación, describiremos con más detalle estos elementos y también veremos una demostración del video temático en este artículo.

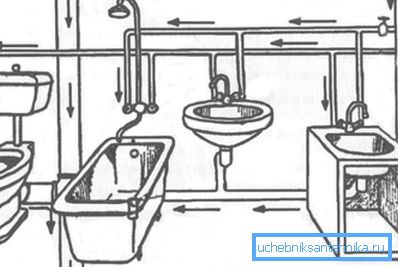

El principio de alcantarillado y plomería en un apartamento o casa.

Equipos para canalización de alcantarillado.

Nota Todo el sistema, montado para aguas residuales, consiste principalmente en tuberías de diferentes diámetros. Pero todos tienen que acoplarse de alguna manera, por lo que la industria para este propósito produce accesorios uniformes (PVC), así como puños de goma (reducciones) y anillos de sellado.

Tubos

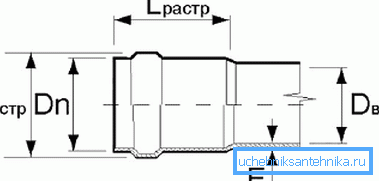

Parámetros basicos

El parámetro más básico, ya sea un tubo de desagüe desde el techo o un canal de alcantarillado, o un cableado horizontal de un diámetro más pequeño, puede denominarse diámetro exterior: el rendimiento no depende de él, pero es precisamente a eso que se le presta atención durante la instalación. A continuación le ofrecemos una tabla con todos los tamaños estándar de aguas residuales de cloruro de polivinilo.

Diámetro exterior (mm) Rigidez nominal del anillo (SN, kN / m2)
Dn Tolerante desviaciones 2 4 8
SDR 51 SDR 41 SDR 38
Espesor de las paredes de la tubería (mm)
en Añadir fuera de en Añadir fuera de en Añadir fuera de
50 ± 0.2 - - 1,3 ± 0.4 1.6 ± 0.4
63 ± 0.2 - - 1.6 ± 0.4 2.0 ± 0.5
75 ± 0.3 - - 1.9 ± 0.4 2.3 ± 0.5
90 ± 0.3 - - 2.2 ± 0.5 2.8 ± 0.5
110 ± 0.3 - - 2.7 ± 0.5 3.4 ± 0.5
125 ± 0.3 - - 3.2 ± 0.6 3.9 ± 0.6
160 ± 0.4 3.2 ± 0.6 4.0 ± 0.6 4.9 ± 0.7
200 ± 0.5 3.9 ± 0.6 4.9 ± 0.7 6.2 ± 0.9
250 ± 0.5 4.9 ± 0.7 6.2 ± 0.9 7.7 ± 1.0
315 ± 0.6 6.2 ± 0.9 7.7 ± 1.0 9.7 ± 1.2
400 ± 0.7 7.7 ± 1.0 9.8 ± 1.2 12.3 ± 1.5
500 ± 0.9 9.8 ± 1.2 12.3 ± 1.5 15.3 ± 1.8
630 ± 1.1 12.3 ± 1.5 15.4 ± 1.8 19.3 ± 2.2
800 ± 1,3 15.4 ± 1.8 19.6 ± 2.2 24.5 ± 2.7
1000 ± 1.6 19.6 ± 2.2 24.5 ± 2.7 30.6 ± 3.3
1200 ± 2.0 24.5 ± 2.7 29.4 ± 5.2 36.7 ± 3,5

Nota Esta tabla enumera todos los parámetros de las tuberías, que van desde una sección transversal de 50 mm o más, aunque los parámetros en el sector residencial son 50 mm, 110 mm y 150 mm. El diámetro real de 110 mm cuando se compra en la tienda generalmente se considera como 100 mm, tanto la tubería como el precio no cambian.

Accesorios y reducciones

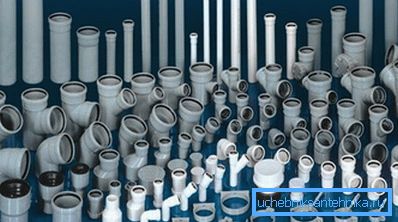

Configuración de diferentes accesorios.
  • Para hacer cualquier unión en la tubería, como un enlace, rotación, desacoplamiento de un nodo o una transición a otro diámetro y a otro plano, se utilizan adaptadores especializados de diferente configuración. Por ejemplo, un tubo de drenaje para una taza de inodoro se puede hacer como una esquina de plástico o una manga corrugada, pero necesita conectarlo de alguna manera al tubo ascendente, y aquí es donde necesita una T (cuatro vías, para drenar a otras instalaciones sanitarias), que está incrustado en el tubo vertical. .

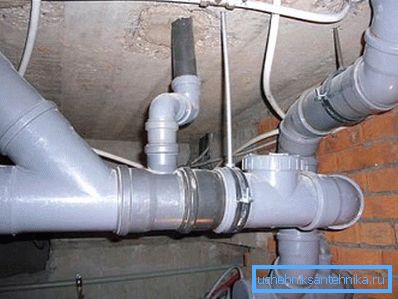

Difícil intercambio en el sótano.
  • Aproximadamente de la misma manera, se conecta un tubo de desagüe para un baño o un lavabo: el manguito de sifón corrugado encaja en el zócalo de un accesorio de alcantarillado angular o una T, donde se usa un anillo de goma o un manguito para el sellado. También hay intercambios complejos, especialmente en los sótanos de casas privadas, cuando prácticamente no hay tuberías en el apartamento: para cada baño, el desagüe se realiza a través del piso, por lo que debajo del techo del sótano, debe unir muchas tuberías, con una pendiente diferente y un diámetro diferente.

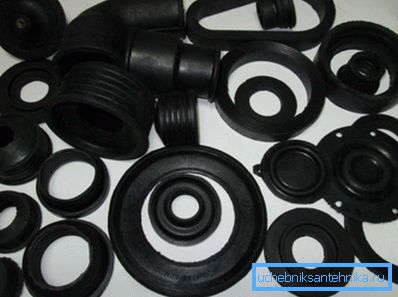

Puños de goma y juntas tóricas
  • El manguito de goma a veces es simplemente insustituible, por ejemplo, la conexión de un desagüe de una lavadora a una tubería de alcantarillado se realiza con la ayuda de una tubería de 32 mm que debe conectarse a una campana con una tubería de 50 mm.. Pero tales accesorios de PVC son muy raros, por lo que se empuja una reducción de goma de 5032 mm en la copa de la campana, y así se resuelve el problema. La misma situación ocurre exactamente cuando el tubo de desagüe está conectado al fregadero: utiliza una reducción de 5040 mm debajo del manguito de sifón corrugado.
  • Los anillos de sellado de goma son suministrados por el fabricante con tubos de plástico, por lo que no tiene que comprarlos por separado. Al atracar, debe tener cuidado de no torcerse, y si, después de un drenaje de prueba, observa un flujo a través de cualquiera de las juntas, no se apure para sellarlo con silicona o sellador. En estos casos, la instrucción recomienda el desmantelamiento de tal conexión, arregle el anillo y vuelva a montarlo, el flujo desaparecerá.

Consejos útiles. Al ensamblar las aguas residuales con sus propias manos, a veces hay serias dificultades; la razón de esto es que el anillo de sellado hecho de goma es demasiado rígido. Para eliminar este problema, puede manchar el anillo o el extremo de la tubería (o ambos) con un detergente líquido doméstico. Esto facilitará enormemente la conexión del flujo de trabajo.

Gadgets útiles

Inspección bien para inspección

En caso de que haya una obstrucción debajo del fregadero, pocas personas tendrán una pregunta sobre cómo limpiar el tubo de desagüe en la cocina; aquí todo es sencillo: retire la funda del sifón de la conexión y, a través del zócalo, introduzca el cable sanitario en el costado de la canalización vertical. Pero, ¿qué hacer si tal ensamblaje no se hizo en línea recta, sino con giros (a veces en 90?) ¿O si la longitud del cable no es suficiente?

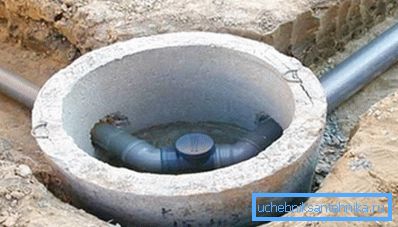

En tales casos, una revisión plástica se estrella en las curvas y en las secciones largas (más de 4-5 metros), que pueden ser, tanto en interiores como en exteriores, bajo tierra, solo en este último caso un pozo de hormigón o una mampostería de hormigón se acumula por encima .

La revisión es muy similar en apariencia y en el método de instalación en el tee, solo que en nuestro caso, la toma lateral aquí se realiza con un hilo para que pueda cerrarse herméticamente con una tapa, que se puede ver claramente en la foto superior. Para eliminar el bloqueo, se desatornilla la tapa y se inserta un cable sanitario en la tubería en la dirección correcta.

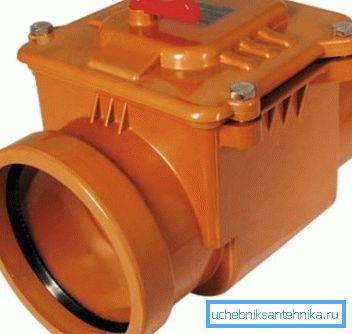

Válvula de retención de diafragma de plástico

Para evitar los desbordamientos, se utiliza una válvula de retención de aguas residuales, que generalmente se instala en el sector privado o en los primeros pisos de los edificios de gran altura. La esencia del trabajo de este dispositivo es la siguiente: cuando el nivel de agua en las aguas residuales se eleva por encima del nivel de las tuberías en el apartamento (casa), entonces todo este líquido comenzará a pasar por el inodoro, el baño y, a veces, el fregadero con un fregadero (la ley de los recipientes de comunicación). Pero si instala una válvula de retención en las viviendas, esto no sucederá.

Dichos dispositivos pueden ser verticales y horizontales, con un estreñimiento en forma de una membrana con una junta de goma (plástico), o una bola horizontal, con conexiones de bridas (de hierro fundido o acero). La última opción se utiliza generalmente para la capacidad industrial.

Conclusión

Los tubos de drenaje de plástico para un techo, un local o una instalación subterránea no difieren entre sí y están hechos del mismo material: PVC. La principal diferencia entre ellos radica en el tamaño y los métodos de instalación.
