Tanque de expansión para calefacción: tipos de equipos,
Para el funcionamiento normal del sistema de calefacción, no solo son necesarias la caldera de calefacción, las tuberías y los radiadores. El equipo adicional desempeña un papel secundario: válvulas de aire, termostatos, válvulas, etc. Los tanques de expansión para calefacción también son importantes, debido a que la presión de fluido requerida se mantiene en las tuberías y se elimina el exceso de aire. Acerca de por qué se necesita este elemento del sistema, cómo elegir un modelo adecuado e instalarlo usted mismo, siga leyendo.
Tipos de equipos
La elección de esta unidad debe comenzar considerando los modelos existentes en el mercado.
Las tecnologías modernas de disposición de los sistemas de calefacción establecen que el tanque de expansión en el sistema de calefacción puede ser:
- tipo abierto - es un tanque sin presión, donde en cualquier momento puede verter el refrigerante usado, si es necesario;
- tipo cerrado (membrana) - tanque hermético dividido por una partición flexible: en un lado del cual hay un refrigerante, en el otro - aire bombeado o gas especial.

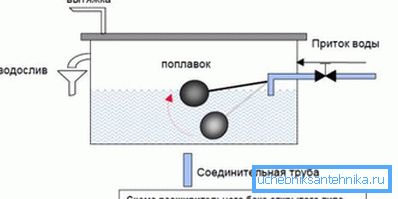

Abierto
Las ventajas de este tipo de equipos en su facilidad de instalación y mantenimiento. Un tanque de expansión abierto para calefacción no requiere la disposición de grifos, una membrana de separación y una cubierta hermética que protege el interior de la penetración de aire.
La compensación de las pérdidas del refrigerante, inevitable en este caso, se realiza de la manera más simple posible: es necesario verter el agua hasta el nivel requerido con un balde normal. Aunque muchos modelos tienen una entrada para conectar la fontanería.

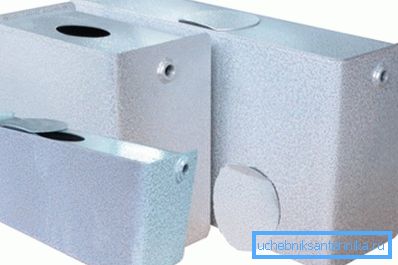

La forma de la capacidad no importa. Esto puede ser una caja metálica plana o un barril, cuyo volumen es suficiente para acomodar el portador de calor desplazado por calentamiento.
A pesar de que el precio de dicha solución es mínimo, el tanque de expansión abierto del sistema de calefacción tiene varios inconvenientes importantes:
- la necesidad de un monitoreo continuo del nivel de agua en el tanque y su relleno;

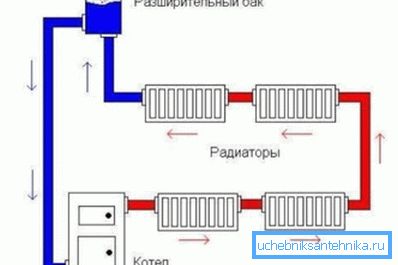

- Dificultades para elegir un lugar para la instalación (las instrucciones de instalación requieren su colocación en el punto más alto, lo cual es muy difícil si la casa no tiene una habitación en el ático);
- Baja presión del refrigerante en radiadores y tuberías de calefacción;
- corrosión de metales: tuberías, tanques, radiadores, etc.
- la necesidad de aislamiento: en algunos casos, el refrigerante puede congelarse (especialmente si el ático de la casa no está correctamente aislado).
Sugerencia Después de revisar las desventajas enumeradas, pregúntese: ¿necesita tal tanque? En la mayoría de los casos, es mejor gastar un poco más de dinero y comprar una unidad más avanzada. Es algo más caro, pero los beneficios no lo decepcionarán por la decisión tomada.
Sellado
Aquí solo consideraremos el tanque de expansión de membrana con más detalle: puede que no sea necesario para el sistema de calefacción de tipo gravitacional (aunque esta declaración también es discutible), pero la red de clima con circulación forzada del portador de calor generalmente requiere la instalación de este equipo en particular.

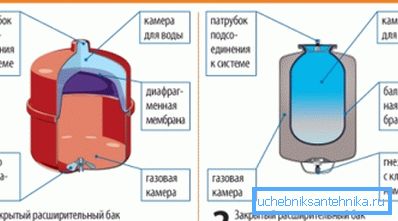

El tanque de expansión sellado del sistema de calefacción puede ser de dos tipos:

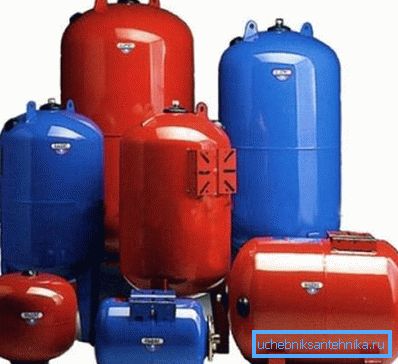

- con diafragma de goma para alimentos: tales unidades son de color azul, cuestan menos, pero son menos duraderas y duraderas (la membrana puede romperse si la presión en el tanque de expansión del sistema de calefacción supera un cierto nivel);
- Con diafragma de goma técnico: estos son mejores productos, que están cubiertos con pintura roja (para distinguir los modelos entre sí).

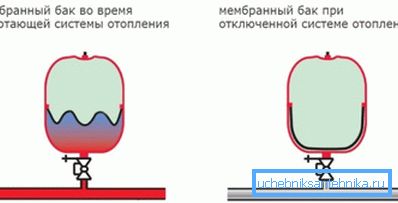

El principio de funcionamiento de los dispositivos es el mismo y extremadamente simple: a medida que aumenta la temperatura, aumenta el volumen de refrigerante y su exceso fluye hacia el tanque, comprimiendo el aire detrás de la membrana y aumentando su presión. Cuando el agua se enfría, ocurre lo contrario.
Según el método de fijación de la membrana se distinguen:
- Depósitos con una partición elástica extraíble: en caso de daños, puede ser reemplazado sin desmontar el contenedor;
- Tanques con una membrana fija: en este caso, tendrá que cambiar todo el tanque, que, sin embargo, cuesta mucho menos que la versión anterior.
Los tanques de expansión para sistemas de calefacción equipados con una partición de brida (removible) tienen varias ventajas:
- soportar mayor presión máxima;
- Se puede montar tanto vertical como horizontalmente;
- Proporcionar una oportunidad para reemplazar rápidamente la membrana en caso de rotura.
Sugerencia Para evitar daños en el tabique, se recomienda que cuando comience la calefacción, seleccione el modo mínimo de funcionamiento, luego la presión en el sistema aumentará lentamente. También puede instalar una válvula con un manómetro a través del cual se descarga el exceso de aire o agua.
Consejos para elegir
Antes de elegir un tipo particular de tanque para la instalación en el sistema de calefacción, se recomienda que se familiarice con los aspectos positivos del uso de un vaso de expansión sellado.
Es poco probable que después de esto tengas dudas:
- No es necesario instalarlo en la parte superior de la red de calefacción, lo que permite ahorrar en la compra y colocación de tuberías.
- un tanque con una membrana tiene un tamaño más pequeño que un tanque de tipo abierto;
- Se excluye la pérdida de refrigerante por evaporación;
- Las pérdidas de calor que son inevitables con recipientes abiertos insuficientemente aislados se minimizan;
- Las partes metálicas del sistema de calefacción están mejor protegidas contra la corrosión, ya que un tanque sellado evita que el aire ingrese a las tuberías y los radiadores;
- la presencia de un tanque de expansión cerrado le permite operar el calentamiento con una presión incrementada del refrigerante.
Sugerencia Además de las características de diseño, preste atención al nombre de la planta de fabricación que produjo el tanque de expansión. La calidad depende directamente de ello. Los productos más famosos de la compañía Reflex, Zilmet, Aquasystem, Cimm. Estos tanques de expansión para calefacción están bien establecidos en sistemas de calefacción por gravedad y en redes con organización forzada de circulación de fluidos.

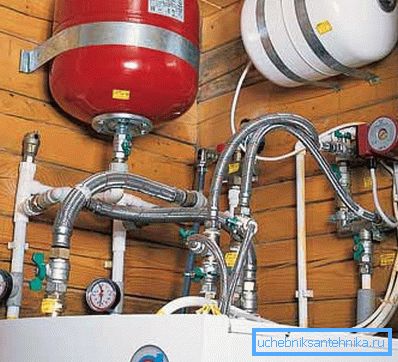

Proceso de instalación
Seleccionar un tanque de expansión para calefacción y comprarlo es solo la mitad de la batalla. También es importante instalar correctamente el equipo. De esto depende directamente de la efectividad de su trabajo, y la durabilidad.
El procedimiento de instalación es el siguiente:
- Asegúrese de que la temperatura ambiente sea superior a 0 grados centígrados. De lo contrario, el trabajo debe posponerse hasta el calentamiento.
- Antes de completar la instalación, proporcione un acceso rápido a la válvula de aire. Esto le permitirá ajustar rápidamente la presión en la parte superior (gas) del tanque y evitar la ruptura de la membrana.
- Una vez completada la instalación, el acceso a las válvulas y las válvulas de drenaje no debe estar obstruido por ningún objeto.
- El tanque debe instalarse de manera que no se aplique presión a su superficie externa. En particular, asegúrese de que los tubos de calefacción no toquen las paredes del contenedor.
- Es recomendable instalar un engranaje adicional que regule la presión del fluido. Ayudará a extraer el exceso de refrigerante, evitando así la destrucción del tanque en caso de emergencia.
- El tanque debe montarse en un segmento de la tubería que suministra el refrigerante ya enfriado a la caldera de calefacción. Sin embargo, no está cerca de la entrada de este último.
Conclusión
El tanque de expansión, a pesar de la aparente insignificancia, es un elemento importante del sistema de calefacción. Es precisamente lo que evita su destrucción como resultado de un aumento de la presión y evita la formación de tapones de aire, lo que reduce la eficiencia del trabajo. Para obtener más información sobre otros elementos necesarios del sistema climático en el hogar, puede aprender del video a continuación.
