Soporte de plato de ducha: elegir la versión e instalación

Un soporte especial debajo del plato de ducha es un accesorio imprescindible para un trabajo de instalación exitoso y para el funcionamiento completo de la cabina de ducha. ¿Qué causó la necesidad de usar marcos de montaje especiales, cuáles son las características de diseño de estos productos y cómo se usan para el propósito previsto?

La respuesta a estas y otras preguntas similares que daremos en este artículo.

Características de diseño

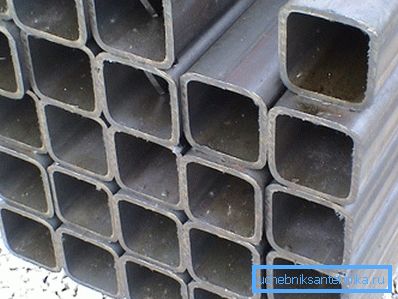

El soporte debajo del plato de ducha 90x90, así como los análogos con otros tamaños, es una construcción completamente metálica ensamblada a partir de un tubo de perfil.

El montaje del bastidor se realiza mediante el método de soldadura por arco. Para lograr una larga vida útil, el marco de metal acabado está galvanizado.

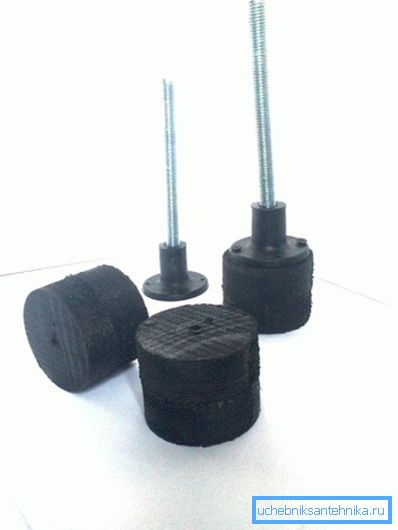

En la parte inferior del marco hay 4 patas ajustables con tuercas de ajuste con menos frecuencia. Al girar las patas alrededor de su eje, puede alinear la posición del tazón con respecto al horizonte.

Elija la opción apropiada

El soporte se selecciona en función de los tamaños y la configuración del palet. Por ejemplo, un marco para instalar un recipiente con una ubicación angular no es adecuado para montar una plataforma con una pared convencional o una ubicación central. Este momento es especialmente importante, ya que junto con juegos completos de cabinas de ducha, algunas bandejas de acrílico se pueden comprar por separado del marco.

Habiendo comprado un soporte que no es adecuado en forma o tamaño, no funcionará para alterarlo a las dimensiones del tazón.

Para no equivocarse con la elección, al comprar un marco, debe tener en cuenta las siguientes características:

• La profundidad del tazón puede ser diferente, ya que hay modificaciones con lados altos y cortos.. Si el marco es más bajo de lo necesario, la parte inferior del tazón no se fijará y durante la operación se deformará bajo el peso de una persona.
• La forma del perímetro del tazón también puede diferir, ya que hay modificaciones angulares, ubicadas por separado y en las paredes del tazón.. Si la forma del soporte se elige incorrectamente, el recipiente no encajará en el soporte o no se fijará de forma segura en su lugar.
• Se deben tener en cuenta las dimensiones de los lados, ya que un marco demasiado grande hará que la plataforma se balancee durante la operación.
• El ancho de la falda lateral también afecta la selección del marco.. Si la altura del marco es grande, habrá un espacio entre el piso y la falda lateral que no se puede quitar torciendo las piernas.
• La ubicación de las tuercas debajo de los pernos en la parte posterior del tazón puede no ser estándar. Por lo tanto, al comprar un marco separado del tazón, debe asegurarse de que las ranuras de la plataforma correspondan a la ubicación de los orificios en el perfil metalográfico a través del cual pasarán los pernos.

Importante: Una vez más, observamos que el soporte de metal más a menudo viene completo con una ducha. Por lo tanto, las recomendaciones anteriores sobre la selección son relevantes en caso de que el bastidor de la cabina con soportes no esté disponible.

Montando el bol en el marco.

Entonces, con lo que es un soporte debajo de la ducha y cómo elegirlo, decidimos que queda por descubrir cómo instalar el recipiente en el marco de metal.

Las instrucciones de instalación son simples y consisten en los siguientes pasos:

• Desempaquetar el marco y palet.
• Probamos en un tazón de acrílico y determinamos su posición en la habitación.
• Voltee el bol y colóquelo en el suelo.

Importante: la superficie de acrílico brillante se raya fácilmente, así que al girar el tazón, no olvide colocar un paño suave en el piso.

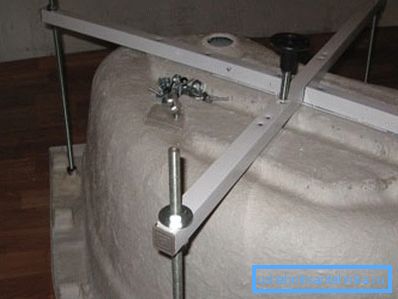

• Adjuntamos el marco con la expectativa de que él tomara su lugar.
• Inserte los pernos en los orificios especiales en el marco para que caigan en las tuercas que se fusionan en el recipiente.
• Enriquecemos los tachones y giramos todo el camino.
• Desde el extremo libre hasta el pasador, vestimos la arandela y giramos la tuerca de bloqueo, que presiona el recipiente hacia el marco.
• A continuación, insertamos en el taladro un taladro para metal con un diámetro de 1 mm y taladramos agujeros en el marco para tornillos con un paso de 20 cm entre sí.
• Con la ayuda de un destornillador, atornille los tornillos en los orificios previamente perforados para que entren en el acrílico.

Consejo: seleccionamos los tornillos para que puedan atravesar el marco e ingresen el acrílico aproximadamente 3 mm. No se pueden usar tornillos demasiado largos, ya que pueden pasar no solo a través del marco de metal, sino también a través de la bandeja y estar afuera.

• Además, a los lados del tazón mediante tornillos menos largos, fije los soportes para montar el faldón lateral.

• En el extremo libre de los pernos prisioneros atornillados, usamos un soporte que fija la parte inferior de la falda lateral.
• Luego giramos una tuerca de bloqueo y un soporte ajustable en el extremo del perno.
• Agarrando los soportes ajustables, dé vuelta cuidadosamente a la estructura ensamblada y ajústelo a la ubicación deseada.
• Giramos hasta el final todos los soportes ajustables.
• Usando el nivel del agua, determinamos aquellas áreas donde la plataforma está ubicada sobre el horizonte.
• En el otro lado, donde el nivel es más alto de lo necesario, el soporte ajustable se gira gradualmente hasta que la bandeja está nivelada.

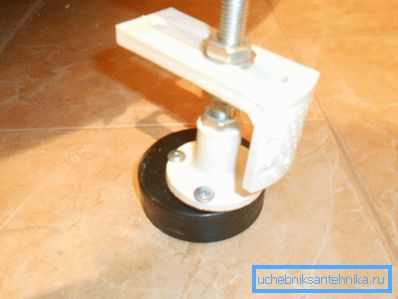

• Verifique la posición del nivel del tazón, si todo está en orden, cada soporte ajustable aprieta la contratuerca.

• Al finalizar el trabajo realizado, puede proceder a la instalación del desagüe y la instalación de una cabina de ducha.

Armar marcos

Si lo desea, el marco de acero debajo de la ducha se puede hacer a mano. Esto requerirá tubos de acero de 3 * 3 cm con un espesor de metal de 1 mm.

Los tubos se cortan en trozos de tal longitud que se repite un rectángulo, repitiendo el perímetro del cuenco. Luego cortamos otro rectángulo similar y dinteles laterales, igual a la altura de la plataforma y la falda lateral.

Todas las piezas preparadas se sueldan en una sola estructura para formar un paralelepípedo. En el caso de que la paleta sea lateral, las partes superiores del marco no se verán como rectángulos, sino como triángulos. A continuación en el marco están perforados los agujeros para los pernos.

Conclusión

Ahora sabemos cuál es el marco de acero para la instalación de la bandeja de acrílico y cómo se instala. A pesar de que el precio de este diseño es bajo, se puede hacer a mano con herramientas simples.

¿Hay preguntas que necesitan aclaración? Se puede encontrar más información útil al ver el video en este artículo.
