Sistema de alcantarillado en un edificio de apartamentos:

Cuando se planifican reparaciones, que incluyen el reemplazo de las aguas residuales, la conexión de dispositivos y dispositivos adicionales, o la reurbanización, es necesario comprender los principios básicos del diseño de este sistema. Sin una comprensión clara de los principios de trabajo, no se pueden evitar muchos errores en el proceso de instalación. Y el costo de tales errores, como regla, es bastante alto, ya que la única oportunidad de solucionarlo es rehacer completamente el diseño.

Cabe señalar que el sistema de alcantarillado en un edificio de apartamentos no parece ser un sistema complejo. Sus tareas son simples e intuitivas: transportar las aguas residuales desde los puntos de toma de agua, que se pueden usar como lavabos, fregaderos, lavadoras, bañeras, etc., al tubo vertical.

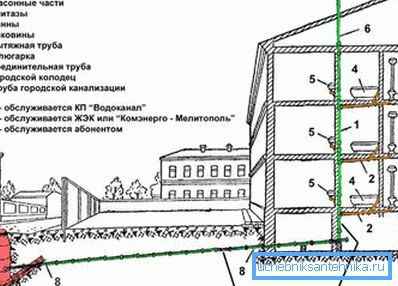

En la foto - un esquema típico.

Presta atencion La principal complejidad de la tubería de alcantarillado es que las aguas residuales deben ser transportadas por gravedad, por lo que el proyecto debe tener en cuenta esta circunstancia.

Alcantarillado tipico de edificios de departamentos.

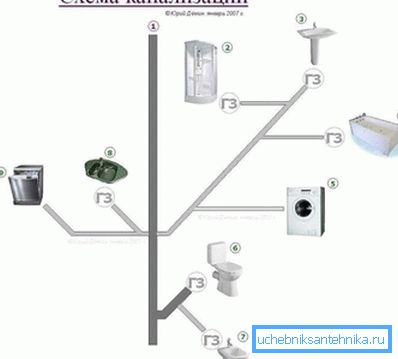

La estructura de la red de alcantarillado.

Las casas construidas según los diseños estándar del siglo pasado generalmente implican la colocación cercana de un baño y una cocina, por lo que la tubería de alcantarillado es la misma en ellos.

La distribución, como regla, se realiza en la siguiente secuencia:

  1. Debajo del fregadero de la cocina, como regla general, el sistema comienza;
  2. Luego va al baño;
  3. Aseo, donde se inserta en el elevador central, pasando por todos los pisos del edificio.

Presta atencion El elevador de la casa debe tener una salida de techo para proporcionar ventilación al sistema.

La instalación del sistema debe basarse en los siguientes principios:

  • La principal tarea del sistema es transportar las aguas residuales de los dispositivos en cada apartamento a un elevador común.;
  • El trabajo del sistema se basa en el principio de la deriva sin la necesidad de crear presión adicional.;
  • Para organizar el flujo por gravedad, los tubos deben colocarse en ángulo.;

Presta atencion El ángulo de inclinación de la tubería se rige por las normas y regulaciones para las aguas residuales en un edificio de apartamentos.

Parámetros de pendiente
  • La pendiente debe mantenerse a lo largo de toda la tubería.. En ausencia de una pendiente en algunas secciones del sistema, especialmente en las secciones giratorias, a menudo se formarán bloqueos de alcantarillado en un edificio de apartamentos.

Esquema de tubería de alcantarillado.

Demostración de cableado

Como regla general, todos los aparatos sanitarios de la casa deben estar conectados a la tubería de alcantarillado, a excepción del calentador de agua y toallero, que no requiere drenaje.

Para la organización del sistema de alcantarillado en el marco de un apartamento, generalmente use el esquema estándar:

  1. La canalización de alcantarillado está equipada con un travesaño, que está equipado con tres salidas, dos de las cuales están diseñadas para la conexión con tubos de 50 mm de diámetro y una para tuberías de 100 mm;
  2. La línea principal del sistema con un diámetro de 10 cm se utiliza para organizar el desagüe del inodoro;
  3. Una de las carreteras con un diámetro de 5 cm es necesaria para conectar los aparatos que se encuentran en el baño, estos pueden ser: baño, ducha, lavabo, etc .;
  4. La segunda carretera de cinco centímetros se necesita para organizar el desagüe del aparato en la cocina, que, como regla general, es un fregadero, un lavaplatos, etc .;
  5. Las tuberías restantes en el sistema son carreteras secundarias a la tubería a conectar. La secuencia de conexión en este caso está determinada solo por la ubicación de la instalación de tuberías adicionales.

Presta atencion En los apartamentos con un área lo suficientemente grande, se puede equipar con dos salidas de un canal de alcantarillado, especialmente si el diseño proporciona una ubicación remota del baño y la cocina.

Reparacion de alcantarillado

Cableado en los locales del baño.

Debido al hecho de que el equipo eterno aún no se ha inventado, a su debido tiempo, cada propietario se enfrentará a la necesidad de reparar el sistema de alcantarillado en un edificio de apartamentos.

Selección de tubería

Tipos de tubo

Los propietarios modernos ya no instalan tuberías de hierro fundido, la mayoría de ellos prefieren el plástico.

Los siguientes tipos de tuberías serán adecuados para el alcantarillado:

  • PVC - cloruro de polivinilo;
  • HDPE - polietileno;
  • PPRC - polipropileno.

Consejo No hay diferencia fundamental entre estos tipos de materiales. De estos, se pueden crear como una tubería de alcantarillado y alcantarillado pluvial en un edificio de apartamentos.

Tecnologia de montaje

Conexión de tubo de plástico

La instrucción que especifica cómo ensamblar las tuberías con sus propias manos es extremadamente simple y clara:

  • Cada tubería con uno de sus lados está equipada con un acoplamiento de alcantarillado con un sello de goma blanda;
  • Los elementos de conexión del sistema, llamados accesorios, tienen los mismos acoplamientos;
  • Para organizar una unión, se requiere un extremo vacío de la tubería sin un acoplamiento para conectar con la conexión o el acoplamiento de la tubería. El anillo de goma de dicho acoplamiento garantizará la estanqueidad de la conexión;
  • Los expertos recomiendan conducir el tubo hasta el final y luego retroceder una distancia de no más de 1 cm. Este método proporciona un espacio de amortiguación que compensará las extensiones lineales.

En el caso de que el dispositivo sanitario esté tan lejos del canal de alcantarillado que no sea posible organizar el movimiento del agua por gravedad, es necesario instalar una bomba de aguas residuales en el sistema.

Condiciones de uso

Los términos de uso deben explicarse a los niños.

Existen reglas para el uso de aguas residuales en un edificio de apartamentos, que todos los usuarios del sistema de alcantarillado están obligados a cumplir para evitar averías y bloqueos.

  1. Los baños, lavabos y lavabos deben mantenerse limpios;
  2. Los propietarios deben controlar el estado correcto de sus propios accesorios de plomería y evitar roturas;
  3. No vierta líquidos y ácidos inflamables en el sistema;
  4. No permita el consumo de agua sin sentido, su flujo constante o fugas;
  5. Está prohibido tirar los residuos de alimentos en el desagüe;
  6. Está prohibido drenar el sistema de alcantarillado antes de limpiar el alcantarillado en un edificio de apartamentos;
  7. Está prohibido deshacerse de los desechos de construcción, arena, mezclas secas de construcción y sus residuos, trapos, artículos de higiene, con la excepción del papel higiénico, vidrio, artículos de madera y metal;
  8. Proteja las tuberías y los accesorios de plomería de choques mecánicos y cargas severas;
  9. Para limpiar el tubo de plástico desde el exterior, use un paño suave y húmedo;

Consejo En ningún caso deben utilizarse cepillos metálicos para la limpieza de superficies.

  1. Cuando se obstruyen las tuberías de plástico no se puede usar cable de acero, dicha limpieza se realiza con una tubería delgada de polietileno o una manguera de goma dura.

El alcantarillado es necesario para la eliminación de aguas residuales y residuos líquidos, y todos los miembros de la familia, incluidos los niños, deben estar familiarizados con las reglas para su uso.

En conclusión

Organización de la escorrentía en edificios de gran altura.

Si planea realizar una revisión con el reemplazo completo de las tuberías de alcantarillado, el video de este artículo lo ayudará con una descripción detallada de todas las etapas del trabajo. Pero la regla principal de este proceso es hacer todo bien y de manera eficiente, ya que el funcionamiento correcto del sistema de alcantarillado es la clave para una vida cómoda en un edificio de apartamentos.

Y además de la correcta producción de las reparaciones, también es necesario utilizar correctamente este sistema, eliminando las roturas y bloqueos en el sistema.
