Sistema de alcantarillado dentro y fuera del apartamento.

Si vives en un apartamento, sin duda utilizarás los servicios del sistema de alcantarillado central urbano y, lo más probable, ni siquiera pensarás en las características de sus funciones desde un punto de vista técnico. Y en vano. Después de todo, una comprensión de cómo funcionan las aguas residuales urbanas conducirá a su operación más eficiente e ininterrumpida.

Por lo tanto, en este artículo le proporcionaremos toda la información necesaria para esto.

Sistema de alcantarillado en el apartamento.

En primer lugar, veremos cómo se está construyendo el sistema de drenaje dentro de los límites de un edificio de apartamentos, y solo entonces, cómo se organiza el sistema de alcantarillado en la ciudad.

Corriente correcta de la tubería

La tubería se instala de tal manera que puede autolimpiarse, ayudada por la observación adecuada del ángulo de sus elementos. En los apartamentos para su implementación se suelen utilizar tuberías de alcantarillado con un diámetro de 40-50 mm, por lo que para ellos la pendiente óptima es del 3%, que es de 3 cm por cada metro del sistema. De lo contrario, se esperarán los siguientes problemas:

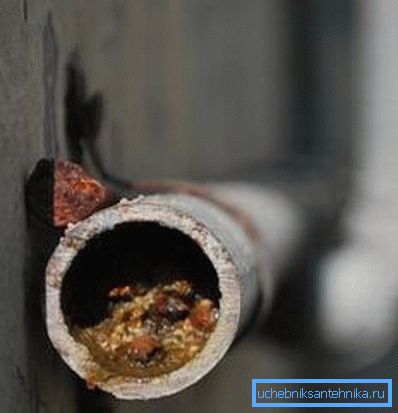

En ambos casos, los propietarios de apartamentos se enfrentarán a bloqueos técnicos en el sistema de alcantarillado, que solo pueden eliminarse reemplazando los elementos instalados incorrectamente.

Conectarse a un elevador común

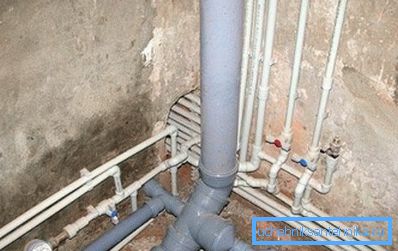

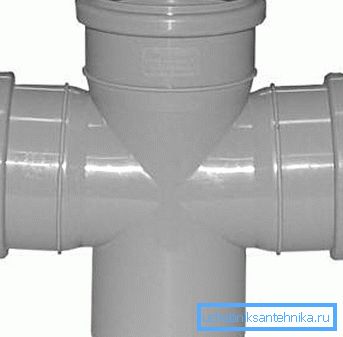

La entrada al sistema general de alcantarillado del apartamento es solo una y se lleva a cabo con la ayuda de una cruz especial, que le permite conectar un tubo con un diámetro de 100 mm y dos tubos con diámetros de 50 mm, pero hablemos de esto con más detalle.

Instrucción:

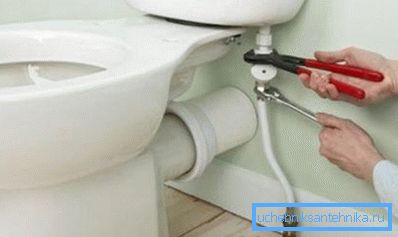

1. Un inodoro y un bidé están conectados al agujero más ancho principal.

1. Todos los demás aparatos sanitarios en el baño y el inodoro, incluida una lavadora y una cabina de ducha, están conectados a una de las entradas de cincuenta milímetros.
2. Al segundo - todos los dispositivos de cocina, incluyendo un lavaplatos.

Instalación de altura de aparatos sanitarios.

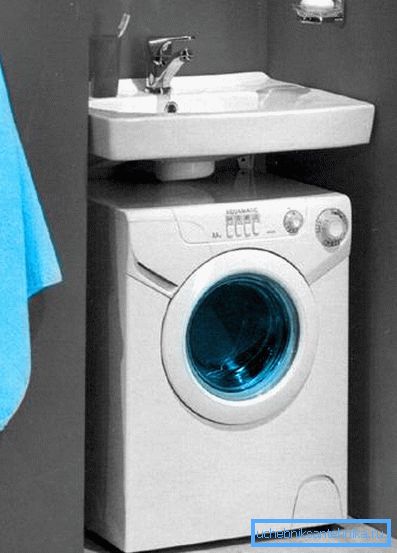

Dado que toda la tubería tiene una cierta pendiente en la dirección de la línea principal, entonces, cuanto más se conecte el equipo desde la tubería ascendente, más alta se debe elevar. Las únicas excepciones a esta regla son las lavadoras y los lavaplatos, ya que tienen sus propias bombas centrífugas, que expulsan el líquido presurizado, e incluso pueden ubicarse debajo de la entrada a la alcantarilla común.

Consejo: se recomienda instalar la lavadora y el lavavajillas en la esquina más remota. Esto le permitirá colocar el equipo que necesita un elevador adecuado más cerca.

Selección de tubería

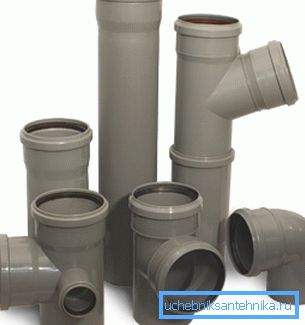

El uso de productos de hierro fundido para crear una tubería ha sido obsoleto, por lo que varios tipos de representantes de polímeros son mucho más adecuados: tuberías de polipropileno, polietileno o cloruro de polivinilo.

Tienen los siguientes beneficios:

• Precio razonable. El plástico es siempre más barato que el metal.
• Resistencia absoluta a la humedad. Completamente no hay procesos de corrosión o descomposición.
• Peso pequeño Elimina la carga adicional en los sujetadores.
• Fácil manejo y manejo. Todos los elementos están conectados a mano y se acortan fácilmente si es necesario.

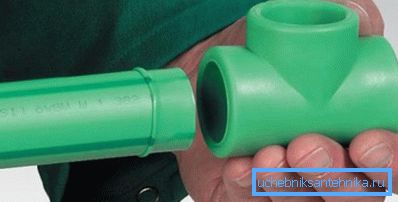

Consejo: cuando conecte el chaflán y el acoplamiento después de que el acoplamiento se realice de cerca, tire de la tubería un poco hacia atrás, unos 15 mm. Por lo tanto, proporcionará una brecha de compensación en el momento de la expansión térmica del material. En el caso contrario, las tuberías pueden torcerse cuando el agua caliente pasa a través de ellas, de las cuales la junta se escapará.

• Posibilidad de equipar aislamiento acústico. Y el ruido del líquido que corre por las tuberías no te molestará ni de día ni de noche.

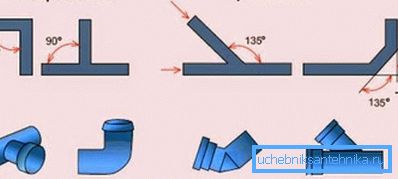

Juntas de esquina

Aquí, todo es bastante simple: los ángulos rectos son las causas de los bloqueos de alcantarillado y ralentizan el movimiento de las aguas residuales, por lo que deben evitarse. Con esto, recibirás la ayuda perfecta de los productos doblados a menos de 135 grados.

Trampas de agua

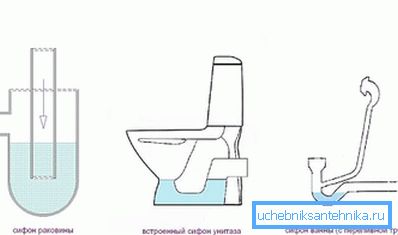

El alcantarillado exuda olores desagradables que pueden penetrar en las tuberías y en la sala de estar. Para evitar que esto suceda, se debe instalar un sello de agua especial en cada desagüe.

En el inodoro, por ejemplo, tal solución constructiva existe inicialmente, para un lavamanos y una bañera se instala en forma de sifones. El tapón de agua formado en tales dispositivos debido a la diferencia en los niveles de altura de las tuberías de entrada evita de manera confiable que los olores malolientes entren al apartamento.

Consejo: si deja su hogar por mucho tiempo, vierta un poco de aceite de girasol en los sifones. La película formada en el agua en las trampas evitará su evaporación durante su ausencia. De lo contrario, puede volver a un lugar que no huele muy bien.

Sistema de alcantarillado en la ciudad.

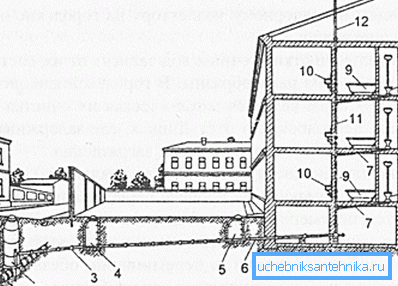

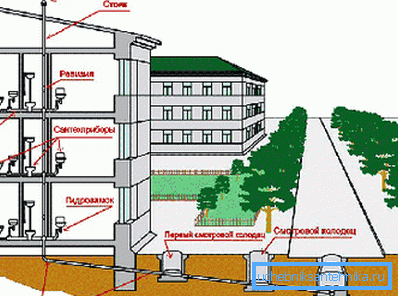

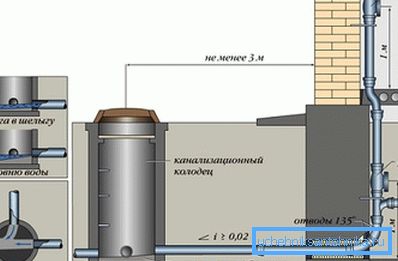

Veamos cómo se ve el sistema de alcantarillado en la escala de todo su edificio de gran altura y la calle adyacente:

1. La carretera de la calle principal. Son las aguas residuales las que irán al lugar de su tratamiento, de lo cual hablaremos con más detalle más adelante.
2. Ciudad técnica bien. El dispositivo maneja las aguas residuales necesarias para la implementación del mantenimiento y reparación de todo el sistema.

1. La rama de conexión entre el patio y los pozos de la ciudad.
2. Coleccionista técnico de patio. Unifica todas las casas en el patio en una sola red y, además de acceder al sistema, también permite suavizar las curvas.
3. Inspección bien. Hay en cada entrada por separado.
4. El sitio que conecta el elevador con un pozo de acceso.
5. Tuberías internas de viviendas.
6. Aseos
7. Baños.
8. Se hunde.
9. Riser
10. Ventilación de alcantarillado. Es necesario asegurarse de que el sistema no acumule aire descargado, debido a que el agua de las trampas se evapora, lo que a su vez conduce a la penetración de olores desagradables en las salas de estar.

Aguas residuales

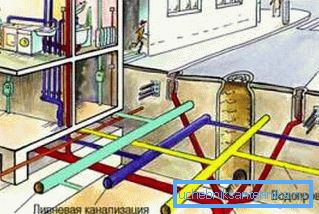

La red urbana de alcantarillado fuera de la casa, dependiendo de las aguas residuales que entran, puede ser de dos tipos:

Como puede ver, un sistema separado es mucho más rentable, ya que con él no es necesario procesar ni siquiera la precipitación.

Movimiento por la ciudad.

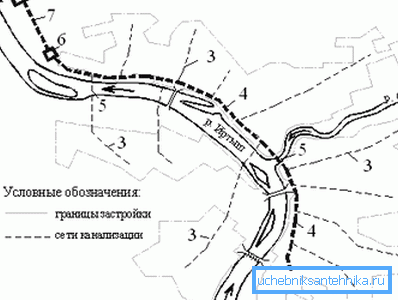

 Elementos de la línea de alcantarillado de la ciudad:

1. Sistemas de patio.
2. Pozos de la calle.
3. Colectores de distrito equipados con estaciones de bombeo, ya que no siempre es posible garantizar una inclinación suficiente de la tubería para el movimiento natural de aguas residuales.
4. Ducker también es capaz de bombear aguas residuales.

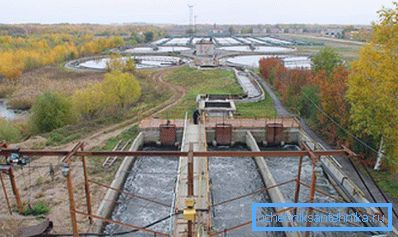

5. Ciudad de bombeo de la estación de alcantarillado.

1. Parte suburbana de la tubería.
2. Instalaciones de limpieza mecánica y biológica.
3. Liberación a los embalses.

Limpieza

Podemos distinguir las siguientes etapas principales de la purificación de las aguas residuales que pasan por el sistema de alcantarillado de la ciudad:

1. Mecánica. Las rejillas, las trampas de arena y los tanques sépticos ayudan a atrapar y separar los residuos insolubles más grandes.

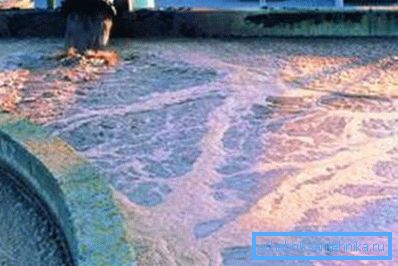

2. Biologico. Se lleva a cabo debido a la acción de los microorganismos y puede ser de dos tipos:

El método de limpieza artificial tiene sus inconvenientes:

• consumo de electricidad;
• la necesidad de mantenimiento;
• Alto costo de implementación.

Pero no daña el medio ambiente y no requiere grandes áreas de tierra, como es el caso con el método natural.

Conclusión

El sistema de alcantarillado de la ciudad comienza desde el fregadero, sobre el cual se lava las manos y termina en el lago. Y toda esta manera colosal hace posible el conjunto de sus elementos, que consideramos anteriormente.

El mal funcionamiento, la instalación o el funcionamiento incorrectos de cualquiera de ellos pueden provocar accidentes menores o graves. Así que trata de seguir todas las reglas para el uso de aguas residuales.

El video en este artículo le proporcionará información adicional directamente relacionada con los materiales presentados. La operación ininterrumpida del sistema de alcantarillado urbano comienza desde su apartamento.
