Sistema de aguas residuales de tormenta

17-01-2018

Aguas residuales

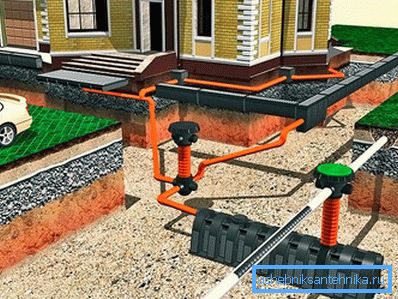

El sistema de drenaje de aguas pluviales se organiza con el objetivo de observar condiciones de vida favorables y el funcionamiento de los hogares. Proporciona protección de ingeniería del territorio contra inundaciones por aguas de escorrentía superficial y también es una medida de precaución contra inundaciones por aguas subterráneas. El sistema de alcantarillado pluvial es una red de tomas de agua pluvial, bandejas, tuberías, pozos en los cuales la lluvia y el agua de fusión se recolectan y transportan. La instalación de aguas pluviales es costosa. Este es un proceso que lleva mucho tiempo, pero la recolección de aguas residuales de tormenta con sus propias manos ayudará a ahorrar costos significativamente.

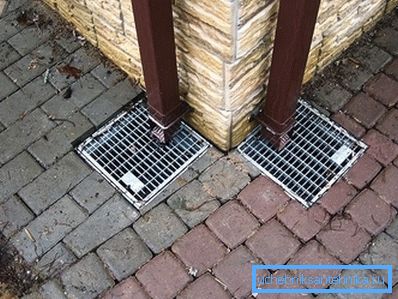

Tipos de drenaje superficial.

Actualmente, se utilizan dos tipos de sistemas de alcantarillado pluvial, que se complementan entre sí:

Drenaje lineal: se utiliza para recolectar agua de fusión y de lluvia de un área grande.

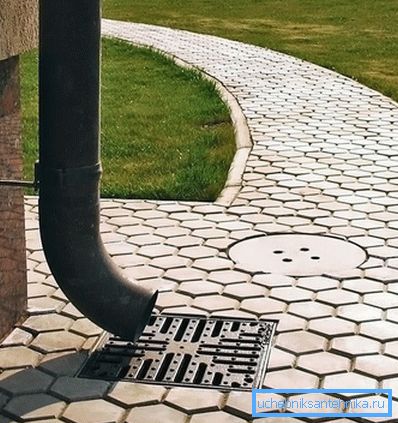

Drenaje puntual: se utiliza para la recolección local de aguas superficiales.

Las bandejas de drenaje lineal recogen y transportan el agua desde grandes superficies, en forma de punto: realizan la función de recolección de agua local (en caso de que la disposición vertical del objeto no permita que el agua se desvíe por bandejas) o un pozo de inspección. También el drenaje cincelado se utiliza a menudo para recoger el agua de lluvia de las tuberías de drenaje.

Los sistemas de alcantarillado pluvial están hechos de plástico, hormigón, polímero polímero y hormigón reforzado con fibra. Cada tipo de bandeja está diseñado para una clase de carga específica. En la construcción privada hay tres clases de cargas:

A15 zonas peatonales, carriles bici, patios.
B125 garajes y parking para coches.
S250 aceras, garajes.

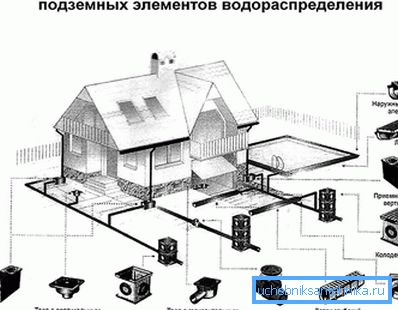

Cálculo y diseño

Antes de hacer las aguas pluviales, debe realizar todos los cálculos hidráulicos, construir planes y perfiles. El cálculo hidráulico del sistema de drenaje de la superficie se realiza de acuerdo con los requisitos de SNiP, teniendo en cuenta las características geoclimáticas y geométricas del área de captación, cuyos resultados determinan la sección transversal requerida de la bandeja de drenaje, el número de puntos de descarga y el diámetro del tubo de drenaje.

Para realizar cálculos hidráulicos, necesitamos los siguientes datos iniciales:

intensidad de precipitación en la ubicación de la instalación de aguas pluviales;
tipo de superficie (césped, pavimentación, etc.) y su área;
pendiente del terreno;
Área de techo de la casa y estructuras económicas.

Con estos datos, puede calcular la cantidad de agua que desea tomar, utilizando una fórmula simplificada:

Q = q₂₀* F * Z, - donde

q₂₀ - la intensidad de lluvia, l / s por 1 ha, que dura 20 minutos, se toma de acuerdo con el SNiP;
F es el área desde donde se recolectan las aguas superficiales, ha;
Z es el valor promedio de la relación de cobertura.

Para la construcción privada, es suficiente operar con varios valores de Z:

césped, cubierta del suelo - 0,35;
macadán sin aglutinante - 0,4;
revestimiento de hormigón - 0,85;
pavimento de asfalto de hormigón - 0.95;
techo de la casa - 1.

La cantidad de agua se calcula para cada sección servida por una sola entrada, por separado. La capacidad de las bandejas de drenaje depende del ángulo de inclinación, el tipo y el tamaño de la bandeja; estos datos son proporcionados por el fabricante.

En el plan, indique las ubicaciones de las bandejas, las entradas de puntos, los pozos de inspección y los puntos de descarga. Un elemento obligatorio de los planos, si el perfil no está construido, es la presencia de marcas que indiquen las pendientes en las secciones y, en consecuencia, el movimiento del agua. En el caso de un sistema de drenaje complejo, debe construir un perfil con una indicación de las marcas de los límites inferiores de los canales, pozos y tuberías de descarga.

Características de instalación

De acuerdo con el plan, las zanjas están preparadas para instalar bandejas y tendidos de tuberías. Para instalar una alcantarilla pluvial, necesitará las siguientes herramientas:

nivel
martillo para azulejos;
cuerda
pala
cinta métrica
Búlgaro

El cordón marca el nivel de línea, bajo el cual se expondrá la línea de bandejas. El ancho de la zanja es igual al ancho de la bandeja más 10 cm de tolerancia en cada lado de la bandeja, y la profundidad es igual a la altura de la bandeja más 10 cm. El cordón se baja justo debajo de la capa de acabado. Inicio de la instalación de drenaje desde el punto de descarga. Las bandejas se instalan en una zanja en una plataforma de concreto con el cemento obligatorio. Si es necesario, la bandeja se nivela con un martillo para la baldosa, golpeando ligeramente los bordes con el control de nivel. El grosor de las paredes de la jaula de concreto depende de qué clase de carga se supone. Para cargas de las clases A15 y B125, el espesor de la base de concreto debe ser de 15 cm, el espesor del concreto alrededor de las paredes es de 10 cm, para la clase de carga C250, el espesor de las paredes de la carcasa de concreto es de 15 cm.

Al instalar bandejas de plástico, el hormigón puede deformar sus paredes. Para evitar que esto suceda, las bandejas se instalan junto con las parrillas. Para que las rejillas no se ensucien con la solución, se pueden envolver con plástico.

Para que el agua fluya libremente hacia el sistema, y las ruedas del automóvil no destruyan las paredes de la bandeja, la rejilla debe instalarse debajo del nivel de la superficie de 3-5 mm.

Las bandejas se conectan a la junta mediante el sistema de "ranura de espina". Para aumentar la vida útil de la ducha, todas las juntas de las bandejas están selladas y se instala un tapón en la última bandeja. En el caso de conectar las bandejas en ángulo, se deben cortar y unir en un ángulo de 45 °, y lo mismo se debe hacer con las rejillas. Como regla general, el molino se puede cortar, pero se utiliza un disco de diamante para bandejas de concreto y arena polimérica. Al cortar, debe intentar agarrar ambos lados de la bandeja.

Al montar bandejas, es imperativo proporcionar un termopozo entre la parrilla y la superficie en ambos lados, que está lleno de sellador.

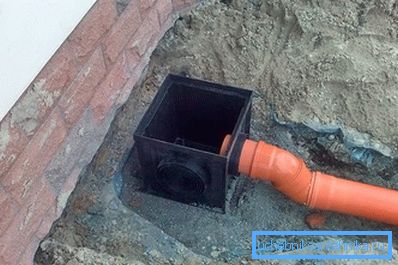

Las bandejas están conectadas al sistema de alcantarillado pluvial a través de una trampa de arena utilizando salidas de PVC con un diámetro de 110–150 mm. Para esto es mejor usar curvas en un ángulo de 45º. La basura no puede instalarse, si no hay peligro de escombros en aguas pluviales. En este caso, para la conexión al sistema, se utilizan bandejas con una rama vertical hacia abajo o una tapa de extremo con un orificio para conectar la tubería.

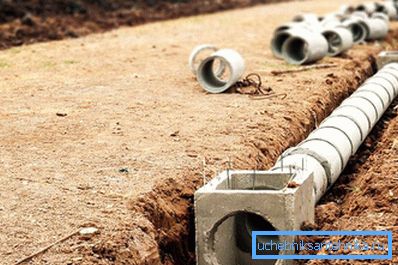

Colocación de tubería de alcantarillado pluvial

Es mejor profundizar el tubo de descarga de la bandeja o la trampa de arena debajo de la marca de congelación del suelo, luego el aire caliente del sistema no permitirá que el agua de la trampa de arena se congele, lo que permitirá que el sistema funcione correctamente durante muchos años.

La velocidad de movimiento de las aguas pluviales debe ser de 0,4 a 0,6 m / s con una pendiente mínima en el fondo. Gracias a esto, el sistema de drenaje no será entubado. En ausencia de una pendiente natural de la superficie, debe utilizar una cascada de bandejas o bandejas con una pendiente que creará una diferencia de altura y proporcionará el caudal necesario.

El diámetro mínimo de las tuberías para aguas pluviales es de 110 mm, la pendiente de las tuberías debe ser de al menos 0.01 o 1 cm / m, para una tubería de 150 mm la pendiente mínima es de 0.008.

La conexión de las entradas puntuales o las trampas de arena al colector de transporte se debe realizar a través de tees o pozos de inspección oblicuos.

Durante la operación, las bandejas deben limpiarse periódicamente de los residuos, mientras se retira la rejilla, así como la excavación y limpieza del filtro de la trampa de arena y el drenaje de puntos.
