Sifón para cabina de ducha: rodilleras, modelos de botella,

17-08-2018
Aguas residuales

Cuando finalizan todos los trabajos de reparación en el baño, es poco probable que alguien quiera revisar todo y volver a instalarlo, todas las piezas y ensamblajes deben hacer frente a sus tareas por completo. Además, el costo del equipo era bastante grande.

Una de las condiciones básicas para una operación efectiva y confiable es la conexión correcta del suministro de agua y la descarga competente de las aguas residuales en el sistema de aguas residuales. Hoy examinaremos en detalle cómo se instala un sifón para una cabina de ducha con un sumidero bajo o alto.

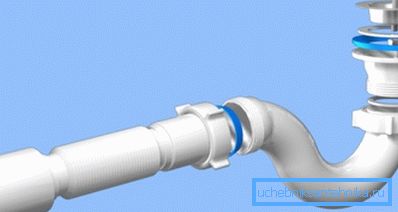

El sifón para la bandeja de ducha realiza dos tareas: le permite organizar la descarga y evita que los olores de la alcantarilla entren al apartamento

Esperamos que después de leer el artículo no cometa errores comunes durante la instalación. Pero, en primer lugar, debe averiguar qué tipos de datos de dispositivos sanitarios ofrece la industria y qué características tienen para comprender cómo quitar el sifón de una cabina de ducha de cierta construcción.

¿Para qué sirve el sifón de drenaje?

Con este dispositivo puedes resolver dos problemas:

  • Drene rápidamente el agua de la sartén;
  • Evitar que olores desagradables ingresen al sistema de alcantarillado.

El elemento principal para este último caso es un segmento de tubo curvo, que debe ser requerido. Así que se da para crear una especie de sello de agua, gracias al líquido que queda en él.

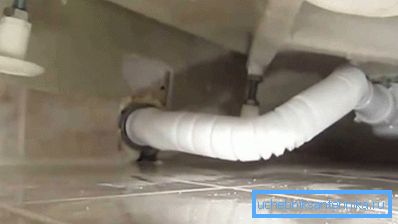

En la foto, una parte del tubo de desagüe está conectada al sifón y la segunda al desagüe.

Consejo: la configuración del producto debe seleccionarse en función de su instalación.

Sifón de rodilla para ducha.

Está hecho de una tubería en forma de letra S o U, que no permite que el agua abandone completamente la sección de la tubería cuando se drena y, como consecuencia, se forma un sello hidráulico. Dado que la parte curva es, de hecho, el punto más bajo del sistema de drenaje del piso, los escombros se depositan aquí con mayor frecuencia, lo que conduce a obstrucciones. Por lo tanto, generalmente en tales lugares hay agujeros especiales para la limpieza. El precio de tales dispositivos puede ser pequeño, todo depende del material.

Consejo: los modelos de sifón de tubería más convenientes son corrugados, que pueden instalarse en cualquier lugar.

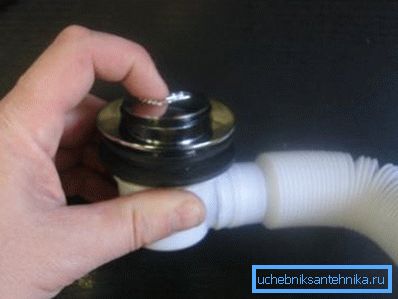

Sifon corrugado con valvula

De las características adicionales de este último, se debe tener en cuenta su flexibilidad, lo que hace posible realizar cualquier configuración para la fabricación de un sello hidráulico. Después de doblar, solo necesita fijar la posición resultante con la abrazadera.

Otro momento positivo de los dispositivos es solo un nodo de conexión, que se encuentra en el punto de contacto con el drenaje. Esto reduce la probabilidad de fugas cuando se usan.

Consejo: antes de volver a colocar el sifón debajo de la ducha, le recomendamos que cierre el agua.

De las desventajas:

  • Inestabilidad a la influencia y bajas de temperatura;
  • en los pliegues de las ondulaciones se acumulan precipitaciones sólidas y escombros, que a menudo conducen a bloqueos del sistema.

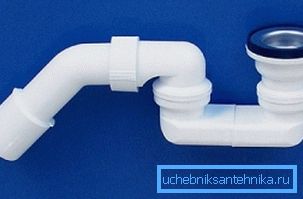

Sifón con sello de agua.

Drenaje de botellas

El diseño de estos productos es rígido, en contraste con la versión anterior. Ella le recuerda a la botella, por lo que este nombre del sifón se fue.

El dispositivo estándar es un cilindro que tiene un tubo superior y uno lateral:

  • El primero está conectado al orificio de drenaje del palet.;
  • El segundo desagüe en la alcantarilla..

Tenga en cuenta que la salida lateral siempre debe ubicarse por encima del punto más bajo del cilindro para que se cree una trampa en la parte restante. La ventaja de esta unidad de drenaje es la rapidez y facilidad de su instalación y mantenimiento, que puede hacer con sus propias manos, incluso sin tener las habilidades de un plomero.

Sifón de botella para ducha.

Desagüe de la escalera

Este sistema se monta directamente en el orificio de la ducha, a través del cual el agua ingresa al sistema de alcantarillado. Por lo general, su altura no supera los 80-200 mm, aunque la efectividad depende de esto: cuanto más bajo se instale el drenaje, mejor será su trabajo.

¿Qué aspecto tiene una escalera de drenaje?

¿Cómo es la instalación de ducha de drenaje

La instalación de un sifón en general no difiere de otros tipos de trabajo: debe cumplir con las reglas y realizar las operaciones necesarias de manera consistente. De hecho, solo esto determinará el rendimiento del sistema. A continuación hay una instrucción de proceso:

Etapa I: instalación del marco y ajuste del ángulo de flujo
  1. Determine el ángulo de inclinación del drenaje, teniendo en cuenta la distancia desde el orificio de drenaje en la bandeja hasta la entrada de alcantarillado.
  2. Gira la sartén y sujeta los pernos que vienen con ella.
  3. Prepare los elementos de potencia apretando los limitadores en ellos y fijando los pernos fijos en la herida.
  4. Fije el sifón con la manguera en el agujero de la plataforma.
  5. Ajuste la instalación horizontal de la estructura resultante utilizando el nivel de construcción.
  6. Instale el marco de metal de la plataforma, ya que debe estar 20 mm o más por encima del punto más bajo del sifón. En este caso, será posible obtener un ángulo de descarga de 5 °, que es suficiente para el funcionamiento normal de su sistema.
Etapa II - conexión de drenaje
  1. Lubrique la malla, que se está instalando en el orificio de drenaje de la plataforma con un sellador para que esté mejor conectada con ella.
  2. Instale la junta y atornille la T juntos.
  3. Conecte el sifón a la salida a través de la junta. No olvides esto para eliminar las fugas.
  4. Inserte la salida en la entrada de la alcantarilla, lubríquela con un sellador y fíjela firmemente con un acoplamiento para conectar las tuberías.

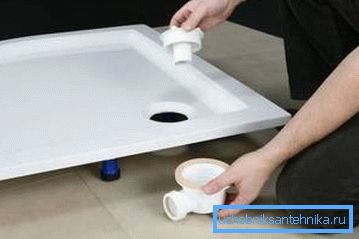

Reemplazo del sifón en la ducha con las manos en una cacerola baja

Pruebe el agua corriente y revise las conexiones para detectar fugas. También determine si se ha formado un sello de agua en la tubería.

Consejo: si tiene una ducha con una bandeja alta, es posible que necesite un sistema de desbordamiento. En este caso, conecte el desbordamiento al sifón utilizando una T.

Conclusión

Instalar un sifón para diferentes tipos de bandejas de platos de ducha es fácil. Tener solo unos pocos compuestos minimiza el trabajo. Lo principal en este caso es el estricto cumplimiento de las instrucciones del fabricante y la instalación de las juntas. El video en este artículo brindará la oportunidad de encontrar información adicional sobre el tema anterior.
