¿qué tan necesaria es una válvula de retención para aguas

06-04-2018
Aguas residuales

El mejor indicador de la calidad y el funcionamiento ininterrumpido de las aguas residuales domésticas es su alto rendimiento. Tan pronto como se forme un bloqueo en cualquiera de sus puntos, los drenajes contaminados no podrán drenar completamente en el colector receptor, como resultado de lo cual el nivel del agua aumentará y el líquido fluirá a través de los orificios de drenaje hacia el interior de la habitación. Para evitar que esto suceda, se instala una válvula de retención para alcantarillado de 50 mm en la salida de cada dispositivo sanitario, y se instala una válvula de retención con un diámetro de 110 mm en el punto de conexión del colector al elevador central.

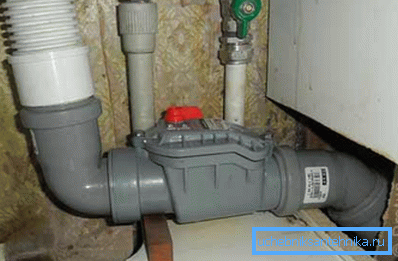

Instale una válvula de retención en la alcantarilla de drenaje.

El uso de una válvula de retención en la red de alcantarillado.

Con el fin de resolver en detalle la pregunta de por qué se necesita una válvula de retención, este artículo analizará varios modelos de dispositivos de este tipo para uso en sistemas de alcantarillado doméstico.

Además, se presentará una instrucción detallada en la que se indican los lugares más adecuados para la instalación de este dispositivo, y también se describen todas las características de la instalación y el mantenimiento adicional.

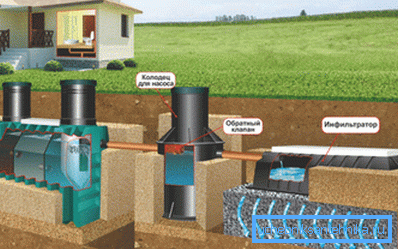

El diagrama de instalación del dispositivo en el sistema autónomo de alcantarillado.

Asignación de dispositivos

La mayoría de los sistemas domésticos para la recolección y eliminación de aguas residuales funcionan según el principio de presión libre, es decir, el agua en su interior se mueve por gravedad, debido a la pendiente natural de las tuberías en toda la red de alcantarillado. Si en algún lugar el agua encuentra un obstáculo, su nivel comienza a subir, llena todo el sistema y se mueve en la dirección opuesta hasta que encuentra otra salida.

La mayoría de las veces, esta salida se encuentra en el apartamento de la planta baja de un edificio de varios pisos o, en el caso de un bloqueo local, en aparatos sanitarios con una disposición baja de orificios de drenaje (bañera, cabina de ducha).

Como ya se desprende del nombre, varios modelos de la válvula de retención se utilizan en los sistemas de alcantarillado para evitar el retorno del flujo de aguas residuales cuando ocurren condiciones adversas.

El flujo de retorno de agua en un sistema libre de presión, en la mayoría de los casos, puede ser causado por los siguientes factores:

  1. Obstrucción del sistema de alcantarillado como resultado de la descarga de desechos grandes, restos de alimentos, trapos, pañales y otros desechos sólidos municipales en el inodoro. Cuanto más bajo se encuentra el apartamento, en un edificio de gran altura, más susceptible es a las inundaciones, debido al bloqueo.

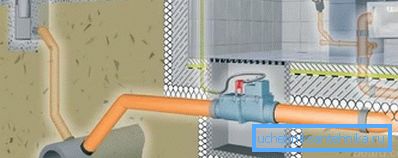

Esquema de instalación del dispositivo en el colector de desagüe de una casa de campo.
  1. El incumplimiento del ángulo de inclinación de las tuberías de aguas residuales también puede, con el tiempo, provocar una disminución de la sección interna y la formación de obstrucciones. La inclinación demasiado superficial no proporciona una velocidad de agua suficiente, que es necesaria para eliminar los depósitos de grasa y partículas sólidas de las paredes de las tuberías de aguas residuales. Al mismo tiempo, un ángulo demasiado pronunciado conduce a un fuerte aumento en la velocidad del agua a la que no puede quitar la basura, sino que simplemente la lava, sin pasarla desde arriba.
  2. Si la tormenta o la inundación y los sistemas de alcantarillado fecal se combinan en un solo sistema, con fuertes lluvias o precipitaciones a largo plazo, es posible un aumento significativo del nivel del agua, que en ausencia de una válvula de retención puede conducir a su entrada en los aparatos sanitarios del sector privado.
  3. En los sistemas autónomos para la utilización de aguas residuales domésticas, los cambios estacionales del nivel del agua subterránea, así como la inundación del tanque séptico durante las fuertes lluvias o las inundaciones pueden ser la causa de la reversión de las aguas residuales.

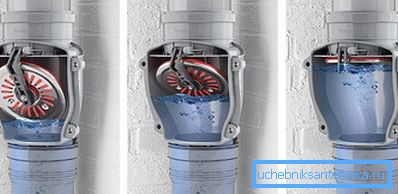

La foto muestra el principio de funcionamiento de una válvula de retención de tipo placa en un elevador vertical.

Sugerencia Otro argumento a favor de la instalación de una válvula de retención es que tal dispositivo evita que los roedores, ratas y otras plagas del colector de aguas residuales entren a la habitación.

Principio de funcionamiento

En la mayoría de los casos, las válvulas de retención están hechas de metal o plástico PVC, pero en los sistemas domésticos, los modelos de plástico son los más comunes.

A pesar de la diversidad de tales dispositivos en su principio de funcionamiento, todas las válvulas de retención de aguas residuales se pueden dividir en dos tipos.

  1. La válvula de bola con brida metálica puede ser de hierro fundido, acero o latón.. El dispositivo de bloqueo en este caso es una bola de metal cargada por resorte, que se encuentra en un manguito de mayor diámetro. En el modo normal, el agua fluye silenciosamente más allá de la bola y, en el caso de una contracorriente, las aguas residuales presionan la bola hacia el asiento de la válvula, bloqueando así completamente la sección interna de la tubería.
  2. La válvula de retención generalmente está hecha de plástico rígido de PVC y se instala con mayor frecuencia en los modernos sistemas de alcantarillado de tuberías de polímero.. La base de su trabajo es una placa de plástico con un sello de goma, suspendida libremente dentro de la caja en una palanca de bisagra. En el modo normal, la placa se presiona contra la silla por su propio peso y no interfiere con el flujo libre de aguas residuales. En el caso de la retracción del fluido, la placa se presiona contra la silla bajo la presión del cabezal y cierra herméticamente la sección interna de la tubería. Después de reducir la presión en el lado de retención, la placa se libera y la válvula cambia automáticamente al funcionamiento normal.

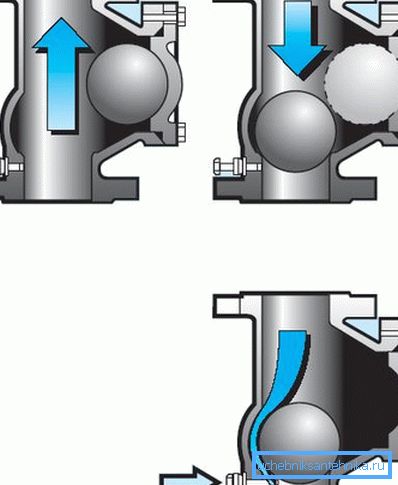

El dispositivo y el principio de funcionamiento del tipo de bola de retención.

Sugerencia La facilidad de instalación y el bajo precio de los dispositivos de protección ponen su instalación en el número de trabajos obligatorios en la construcción de aguas residuales para los propietarios de apartamentos ubicados debajo del tercer piso.

Sitios de instalación

Las válvulas de retención de alcantarillado están disponibles en varias versiones y difieren en tamaño, capacidad de flujo y diámetro de las tuberías conectadas. Para una protección completa del sistema de alcantarillado, la instalación de válvulas de retención se realiza en el lugar de descarga de la alcantarilla horizontal de cada canalización individual (en la cocina, en el baño, en el baño).

Además, para evitar el desbordamiento local de aguas residuales dentro de la casa o apartamento, se recomienda instalar un dispositivo de protección adicional en la salida de cada dispositivo sanitario.

  1. Para la instalación en la salida de varios accesorios de plomería (bañera, lavabo, ducha), se usa con más frecuencia una pequeña válvula de retención con tubos de conexión de plástico de 50 mm de diámetro.
  2. Como un dispositivo de protección general contra la entrada de agua desde un tubo vertical vertical, se usa una válvula de drenaje inversa v115 para tuberías de PVC con un diámetro de 110 mm.
  3. También es necesario instalar un dispositivo de seguridad si hay una sección con un ángulo inverso de inclinación de las tuberías de alcantarillado en el sistema. En este caso, se instala en el punto más bajo de dicha sección.

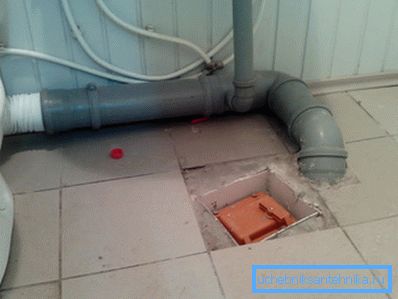

Al elegir un sitio de instalación, es necesario proporcionar acceso gratuito al dispositivo para el mantenimiento y la reparación programados.

Sugerencia Además de los colectores horizontales, se permite la instalación de un dispositivo de protección en un elevador vertical. Al mismo tiempo, durante la instalación, es importante asegurarse de que la flecha en su cuerpo coincida con la dirección del movimiento de las aguas residuales.

Instalación y mantenimiento

La instalación de dispositivos de protección en un sistema de alcantarillado existente no presenta ninguna dificultad particular y, sin embargo, al realizar dicho trabajo, es necesario seguir reglas y recomendaciones simples.

  1. La sección transversal de las tuberías de alcantarillado y la intensidad del equipo de plomería deben ser totalmente consistentes con el diámetro de las tuberías de entrada y salida, así como la capacidad de pasaporte del dispositivo de protección.
  2. Antes de instalar una válvula de PVC sin retorno para aguas residuales de 110 mm, es necesario desconectar el agua en todo el elevador de un edificio de varias plantas y, si es posible, pedir a los vecinos que no utilicen el drenaje de agua.
Vista del interior y la solapa del disco (cubierta superior retirada).
  1. Después de instalar el dispositivo, debe verificar la estanqueidad de todas las conexiones y asegurarse de que no haya vibraciones en la placa de bloqueo o la bola. Para hacer esto, el sistema debe contar con una carga máxima a corto plazo, inspeccionar visualmente todas las conexiones y verificar la presencia de vibraciones en el dispositivo.
  2. Para limpiar la placa de bloqueo y el asiento de la válvula de los residuos y depósitos de grasa adheridos, desatornille los cuatro pernos en el cuerpo del dispositivo, retire la tapa y límpiela manualmente con una esponja o un cepillo rígido humedecido en detergente.

En la cubierta superior de muchos de estos dispositivos hay una palanca especial que sirve para forzar el cierre de la tubería de drenaje, por ejemplo, en caso de lluvia intensa, o durante el mantenimiento programado o los trabajos de reparación.

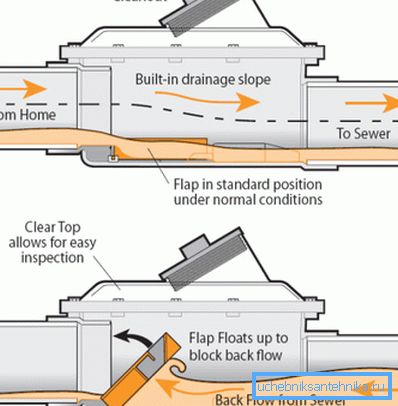

Esquema de funcionamiento en modo normal y en modo inverso de efluentes contaminados.

Sugerencia Es más recomendable instalar válvulas de retención de protección al mismo tiempo que se instala toda la red de alcantarillado durante la construcción de una casa o el reemplazo del cableado interno.

Conclusión

Después de leer este artículo, queda claro que al instalar una válvula de retención para aguas residuales con sus propias manos, puede proteger su hogar de forma desagradable en forma de materia fecal flotante o la entrada de roedores a través del sistema de aguas residuales. Para obtener más información sobre este problema, puede ver el video en este artículo o leer materiales similares en nuestro sitio web.
