Los elementos principales de la alcantarilla: todo lo que es

08-03-2018
Aguas residuales

El sistema de alcantarillado está diseñado para desviar el agua contaminada y los desechos humanos fuera de la casa. Los efluentes se descargan a través de la tubería hacia el interior de los bloques y luego a los sistemas de drenaje central o se reciclan en un tanque séptico. Además de la tubería para la organización del drenaje, se necesitarán muchos elementos adicionales.

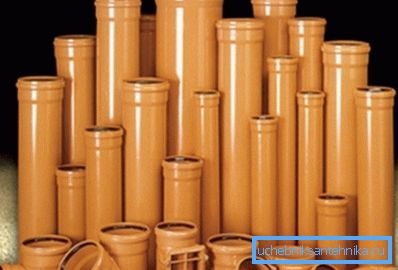

Elementos de aguas residuales

Lo que se necesita para la organización de las aguas residuales domésticas.

Las aguas residuales domésticas recogen las aguas residuales de alrededor de la casa y las vierten en la canalización vertical.

Los componentes para aguas residuales incluyen:

  • cerraduras hidráulicas que conectan accesorios de plomería a la tubería;
  • tubería descargando drenajes del piso al colector;
  • tubo de ventilación;
  • en realidad, el propio elevador;
  • lounger de alcantarillado: una sección horizontal de la tubería, a través de la cual los drenajes caen más lejos del tubo ascendente.

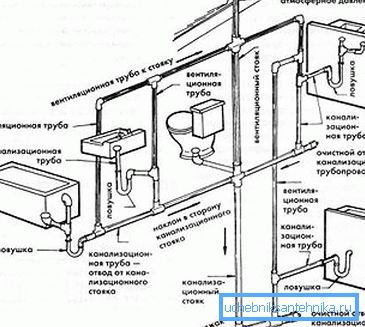

Esquema de aguas residuales domésticas.

Al colocar tuberías, se necesitarán elementos con forma de revisión, tees, codos, tapas, etc. Sin ellos, es imposible garantizar la eliminación de drenajes mediante todas las reglas.

Elementos en forma

Las piezas conformadas para aguas residuales pueden denominarse piezas de conexión, están disponibles en tales configuraciones:

  • acoplamiento - Un trozo corto de tubo con zócalos en ambos lados. Se utiliza para conectar 2 partes de la tubería;
Tubo de acoplamiento con un acoplamiento
  • adaptador (reducción) - se utiliza para conectar tuberías de diferentes diámetros. La reducción puede ser coaxial, excéntrica;
Adaptador
  • camiseta - este elemento es indispensable en situaciones en las que necesita crear una rama que se extienda desde el sistema de alcantarillado principal, por ejemplo, cuando distribuya a los pisos con sus propias manos;

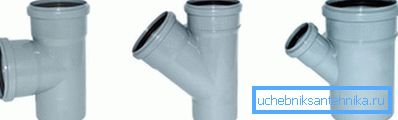

Tipos de tees
  • revisión - En la misma T, solo se cierra la salida con una tapa, y la rama en sí es pequeña. Se usa cuando se obstruyen las aguas residuales para limpiarlo;

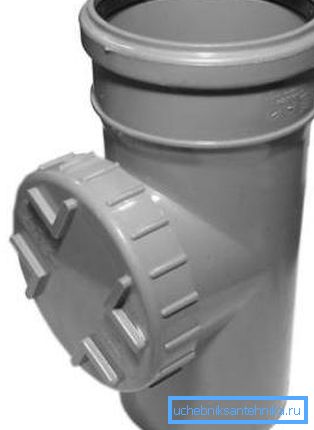

Auditoría de aguas residuales
  • cruzar - el propósito es el mismo que el del tee, pero con su ayuda se organiza un nodo más complejo;

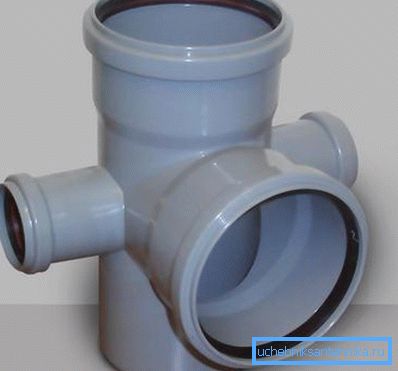

Cruce para crear un complejo nudo.
  • rodilla (grifo): se utiliza al girar la tubería;
  • válvula de retención - Es necesario en situaciones de emergencia, gracias a ello, las aguas residuales no volverán a fluir en caso de un mal funcionamiento del sistema de drenaje;

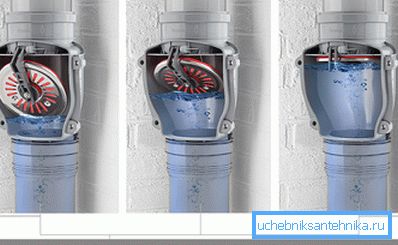

Esquema de la válvula de retención
  • talón - En la reparación se utiliza para la superposición del alcantarillado.

Los revestimientos de alcantarillado son un elemento vital a la hora de instalar el sistema. Sin ellos, es imposible realizar la instalación de tuberías en el suelo o su conexión a la tubería vertical.

Características de conexión de los dispositivos de fontanería.

La conexión de cualquier aparato sanitario debe organizarse de manera que los olores desagradables del sistema de alcantarillado no se filtren en la habitación. El método más simple se considera una conexión a través de un bloqueo de agua (o sifón).

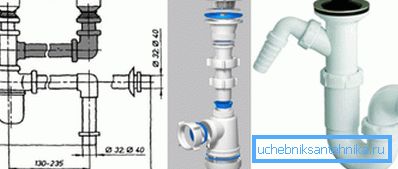

Sifon para lavar

El sifón se parece a una tubería ordinaria en forma de S, gracias al tapón de agua, la protección contra el olor está garantizada. Si la casa no planifica la residencia regular, por ejemplo, en el país, entonces puede considerar otras formas de protegerse contra los olores (sifón de alcantarillado seco).

Reparacion de alcantarillado

Al reparar los elementos anteriores no será suficiente. En particular, al reemplazar una sección de la tubería, se necesitarán tuberías de alcantarillado.

Hay situaciones frecuentes cuando parte de la tubería vieja está podrida o simplemente rajada, en este caso, será necesario reemplazar no todo el sistema de drenaje, sino solo una pequeña sección. Para conectar la nueva tubería al sistema de drenaje existente, se utilizan tuberías secundarias.

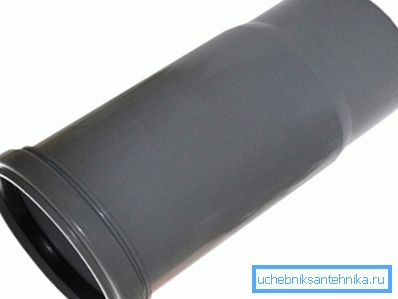

Tubería de alcantarillado

Externamente, la tubería de alcantarillado se ve como una pequeña sección de tubería, por un lado es lisa, y por el otro, el zócalo. En consecuencia, por un lado, la conexión se lleva a cabo en forma de campana, por el otro, en la junta, utilizando un acoplamiento.

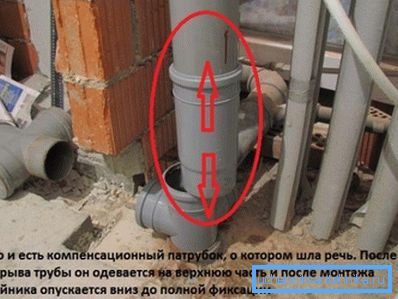

Instalación adecuada de la tubería de alcantarillado.

A veces, cuando se reparan aguas residuales de hierro fundido, es necesario conectar tuberías de plástico y hierro fundido. Al mismo tiempo, lograr la estanqueidad requerida de un sellador no es suficiente. Primero, deberá insertar un manguito de goma en el receptáculo de hierro fundido y un tubo de plástico en él.

La estanqueidad del dispositivo sanitario y la unión de la tubería.

El manguito de los sellos se usa para reducir la posibilidad de fugas entre el accesorio de plomería y la tubería. Externamente, el brazalete parece un anillo de goma que se coloca sobre la articulación.

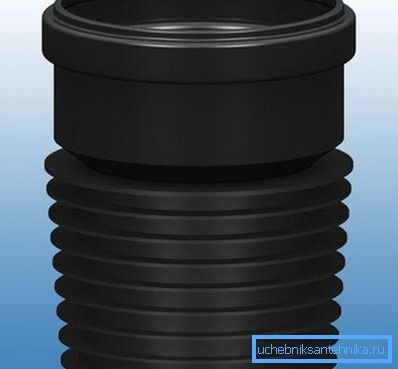

Manguito de aguas residuales

Para lograr una mayor elasticidad del brazalete no contiene polímeros, solo se utiliza caucho natural para producirlos. Sin embargo, durante la operación, debido a esto, es necesario usar un lubricante para que la goma no se agriete.

Presta atencion El caucho con la adición de polímeros es más duradero y duradero, es decir, se facilita el proceso de instalación. Pero no es tan elástico como el caucho natural y no siempre garantiza un ajuste perfecto a la tubería.

Si planea usar un manguito de goma, también necesita lubricante para las tuberías de alcantarillado. Si intenta insertar el extremo del tubo en el manguito sin lubricación, la goma se puede dañar fácilmente. Y después de montar el manguito debe lubricarse periódicamente.

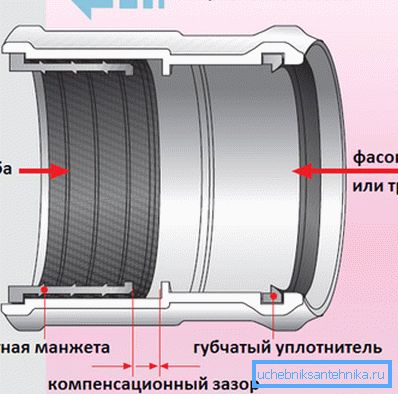

Esquema de conexión de tubo con manguito.

En cuanto a un lubricante específico, hay muchas opciones, algunas prefieren usar lubricante para automóviles, que se usa para las inserciones de goma en las puertas de los automóviles en el invierno. Pero la grasa sanitaria habitual le permite mantener el caucho intacto e intacto.

Elementos de aguas residuales al aire libre

Además de las tuberías, revisiones y codos, la sección exterior del sistema de drenaje incluye varios elementos específicos. En el caso de un sistema de alcantarillado autónomo, los drenajes deben almacenarse en algún lugar mientras se limpian, por lo tanto, se necesita una construcción de un tanque séptico, y mejor un tanque séptico.

La construcción del sumidero.

Los tanques sépticos de aguas residuales son un pozo común en el que se asientan los desagües, las partículas grandes se depositan en el fondo, después de lo cual las aguas residuales clarificadas pasan a la siguiente etapa de purificación. Externamente, el sumidero se parece a un pozo con paredes y fondo reforzados (o un contenedor especial).

Si el sumidero se construye de forma independiente, la instrucción se ve así:

  • una fosa hurga en el suelo (profundidad de aproximadamente 2,5 m, sección de al menos 2.0x2.0);
  • un cojín de una capa de grava, sobre la cual se coloca una capa arenosa, se vierte al fondo del pozo;
  • después de eso, el fondo y las paredes del pozo deben sellarse. Se puede construir un encofrado, colocar la jaula de refuerzo en el foso y rellenar las paredes y el fondo del foso con concreto, se permite reforzar los muros con ladrillos;

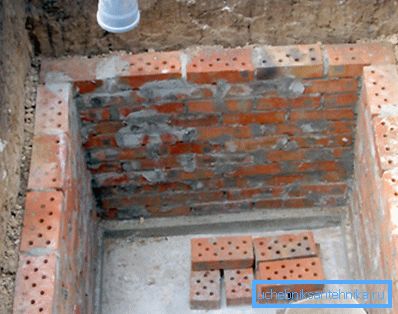

Las paredes del sumidero revestidas de ladrillo.
  • cuando el concreto se haya endurecido, solo será necesario el concreto del techo y colocar el sumidero.

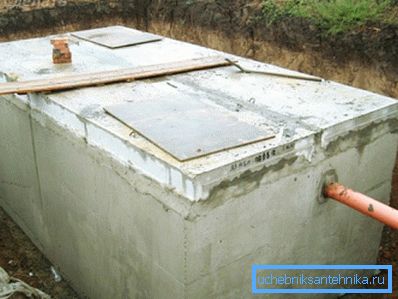

En la foto - tanque de sedimentación de hormigón.

Se puede ir por el otro lado, muchos en lugar de laborioso hormigonado para sumideros utilizan recipientes de plástico de gran volumen. Pueden ser eurocubos, barriles de plástico, barriles de metal, que antes se almacenaban pinturas. El precio del dispositivo de sumidero en este caso es bajo, pero se garantiza la estanqueidad.

Hay opciones de presupuesto para sumideros. Desde los neumáticos convencionales para un camión, puede construir un sumidero adecuado para alcantarillas de uso irregular.

Tanque de sedimentación simple.

Separar los tanques para tanques sépticos. Externamente, dicho contenedor se parece a un gran barril con tuberías de ventilación, y el espacio interior se divide en zonas separadas: primero, los desagües se asientan y luego, a través del sistema de desbordamiento, el líquido ingresa a la segunda sección, donde se realiza la limpieza final.

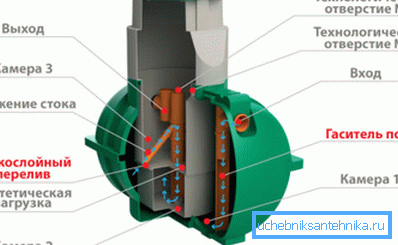

Esquema de fosa séptica

Presta atencion Si la pintura se almacenó previamente en el barril, entonces se puede usar como un tanque de sedimentación solo después de una limpieza y disparo completos. De lo contrario, existe un riesgo de contaminación del suelo con la química.

Tuberías y barriles de fluoroplástico para aguas residuales.

Por otra parte vale la pena mencionar los tambores de PTFE en la alcantarilla. PTFE en sí es un material interesante. Las tuberías y los barriles pueden operarse en el rango de temperatura de -100? С a +250? С. Además, el PTFE es duradero y duradero.

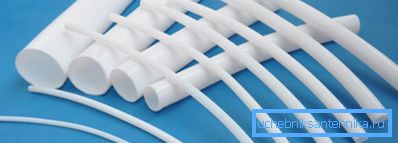

Tubos fluoroplásticos

Presta atencion El fluoroplasto es un material inerte, no reacciona incluso con sustancias muy agresivas, incluso supera al platino y al oro en este indicador. Por lo tanto, su uso en aguas residuales ordinarias no está completamente justificado. En la mayoría de los casos, las tuberías y los barriles fluoroplásticos se utilizan en la industria química.

Resumiendo

El drenaje ha sido durante mucho tiempo una parte integral de la vida cómoda de una persona. El material descrito ayudará a determinar la lista de elementos que se necesitarán al instalar el sistema de drenaje y evitará demoras en el desempeño del trabajo. Gracias a este sistema de alcantarillado debidamente organizado durará más de una década.

El video en este artículo muestra algunos de los matices del sistema de alcantarillado interno.
