El mecanismo de la taza del inodoro y sus problemas típicos.
En este artículo tenemos que familiarizarnos con la disposición del tanque de drenaje. Estudiaremos el dispositivo de diseños anticuados y modernos. Además, abordaremos los problemas típicos de los mecanismos del tanque.
Así que ve

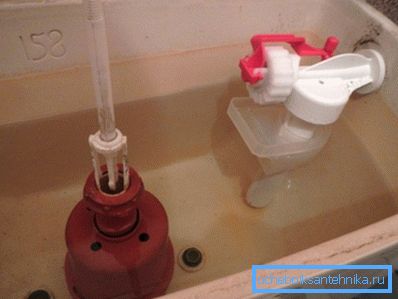

Lista de nodos
Es más que pequeño.
- El mecanismo de llenado de la taza del inodoro (también conocido como la válvula de llenado) se utiliza para el llenado dosificado del tanque.. Al escurrir se abre; al ascender a un cierto nivel de agua cierra el flujo.
- El mecanismo de descarga de la taza del inodoro (válvula de drenaje) es responsable, respectivamente, del drenaje.. Su tarea: después de presionar un botón, una palanca o un tirón de la cadena para gastar todo el volumen de agua a la máxima velocidad.
Por cierto: los llamados mecanismos de doble drenaje en uno de los modos le permiten gastar solo una fracción del volumen del tanque, ahorrando agua.
- La unidad de acoplamiento del tanque con un estante debe garantizar la estanqueidad al drenar. En realidad, en los compactos modernos, esta función está asignada a un manguito anular de goma blanda.
Valvula de entrada

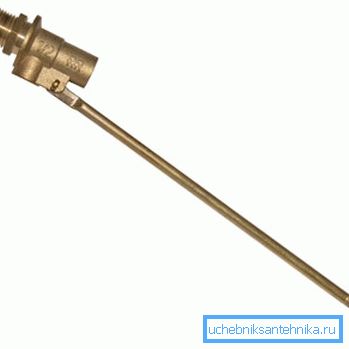

Latón con una viga
El mecanismo de llenado para el inodoro, más antiguo estructuralmente pero utilizado hasta hoy, es una válvula de latón con un barril, un yugo, un flotador y una junta de goma.
El principio de su funcionamiento se puede entender fácilmente desmontando este dispositivo:
- Cuando el nivel del agua sube, el flotador emergente levanta el brazo largo del balancín hacia arriba, mientras presiona el barril con una junta a la boquilla cónica y cierra el agua.
- Cuando se drena, el flotador desciende y el cilindro abre la boquilla.
Un esquema tan simple, sin embargo, tiene varios problemas específicos.
| Descripción del problema | Razón | Eliminación |
| No entra agua en el tanque | Boquilla obstruida con arena o escamas. | Retire el pasador, retire el yugo, retire el barril, limpie la boquilla con alambre |
| La válvula no bloquea el agua. | Junta de elasticidad perdida. | Doblar la mecedora Si no ayuda, déle la vuelta o reemplace la junta. |
| Frotó el pasador que sujetaba el yugo. | Reemplace el perno con un trozo de alambre de cobre grueso |

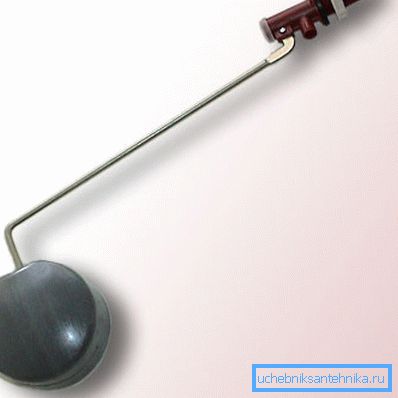

Plástico con un yugo
Debido al plástico más barato en comparación con el latón, el precio de este tipo de válvula es algo más bajo.
El diseño, sin embargo, ha sufrido una cantidad mínima de cambio.
- El ajuste del balancín no se realiza por su deformación forzada, sino por el tornillo de ajuste.
- Opcionalmente agregado flotador de volteo. Cuando se alcanza un cierto nivel de agua, cambia bruscamente su posición, bloqueando así el agua, no de forma gradual sino instantánea.
A los problemas anteriores del antiguo mecanismo se agregaron los relacionados con la baja resistencia mecánica del plástico. Ahora, como regla general, el perno no se deshilacha y no se rompe con el óxido, pero ensancha gradualmente los orificios en el cuerpo de la válvula y se cae de ellos. Las instrucciones para resolver este problema se reducen, por desgracia, a la sustitución de toda la válvula.
Con guia flotante

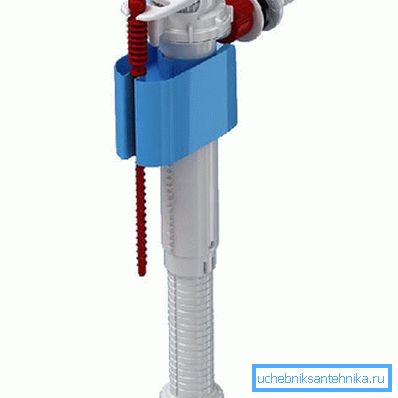

El moderno mecanismo de flotación para un inodoro puede obtener las formas más variadas y ejecuciones constructivas. La diferencia clave con respecto a los productos habituales de la Unión Soviética es que el flotador se mueve a lo largo de una guía vertical.
¿Cuáles son las ventajas de tal decisión?
- La válvula de llenado ocupa un espacio mínimo en el inodoro.
- El desplazamiento del flotador en el plano horizontal es imposible. Si es así, el flotador ya no puede interferir con el funcionamiento de la válvula de drenaje.
El ajuste del nivel de flotación, en el que se solapa el agua, se realiza mediante un mecanismo de tornillo. Las almohadillas de silicona de alta calidad han existido durante décadas. El único problema sigue siendo la arena que bloquea la válvula, que se trata con su desmontaje y lavado.
Por cierto: la instalación de un filtro grueso después de la válvula solucionará el problema de una vez por todas. Pero es mejor no instalar los filtros que se venden con válvulas: tienen rejillas demasiado finas y se obstruyen rápidamente con residuos que la válvula deja pasar sin complicaciones.
Válvula de drenaje
¿Cuál podría ser el mecanismo para limpiar la taza del inodoro?
Campana de hierro fundido
Estos productos se utilizaron en tanques superiores domésticos al menos desde los primeros años de la posguerra. Una enorme válvula de hierro fundido en la palanca que descansa en el borde del tanque fue responsable de la descarga. Levantando una válvula unida a una palanca por una cadena abrió el camino para el agua; El resto del agua del tanque fue succionada por el vacío creado en la tubería de descarga a través del desbordamiento en forma de U.
El problema típico de la campana es solo uno: la pérdida de elasticidad de la junta. El caucho microporoso se utiliza para reemplazar la junta. Desafortunadamente, los modelos más jóvenes de este diseño sin problemas ya tienen casi medio siglo de antigüedad; La erosión y los depósitos de cal prácticamente los han sacado de servicio.

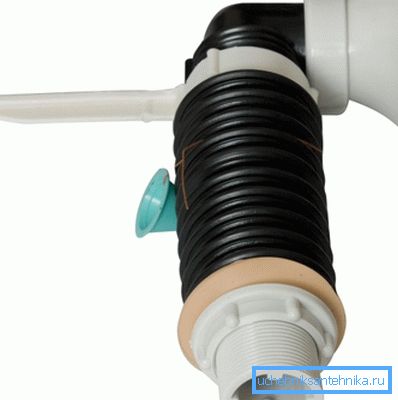

Corrugado
Este malentendido plástico cambió la campana en los años 70 del siglo pasado. La corrugación se inclinó al tirar de la cuerda y, de nuevo, debido al vacío en la tubería de drenaje, aspiró toda el agua del tanque.
Este mecanismo para descargar el inodoro era inicialmente una estructura defectuosa: su trabajo está asociado con la deformación del plástico. Limitar su superficie con agua redujo el pequeño recurso de corrugaciones a dos años o menos.
Pera

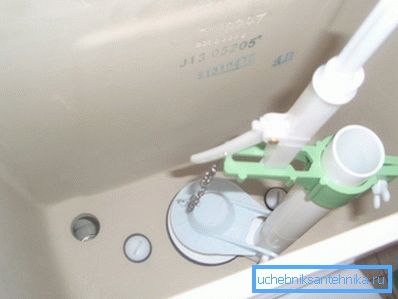

La pera, que estaba equipada con los tanques superiores y los primeros compactos, se convirtió en una solución más sensata. El hemisferio de goma caminaba a lo largo de las guías y se elevaba con una palanca o manija que atravesaba la tapa del tanque.
El principal problema de los primeros juegos de accesorios con peras fue la corrosión de los pernos de acero que sujetaban la silla al cuerpo del tanque. Un poco menos a menudo el stock colapsó o la pera perdió su elasticidad. La reparación de accesorios realizada por el propio usuario se redujo a la sustitución de un artículo defectuoso o, lo que fue mucho más sensato, un juego completo: su vida útil sin servicio rara vez supera los 5-7 años.
Un mecanismo moderno para descargar el agua en el inodoro también incluye a menudo una pera; sin embargo, en ella, a diferencia de sus predecesores, casi no se utilizan piezas metálicas. La pera se usa en una varilla de polímero hueca, que al mismo tiempo realiza la función de desbordamiento, y se levanta por un asa, que se eleva sobre la tapa del tanque.
Campana de plastico
Simultáneamente con peras en tanques de plástico baratos, por un tiempo, se usó un mecanismo con una campana de plástico flotante, usada en un drenaje cilíndrico. Cuando presionas el botón, la campana se hunde, desplazando el agua; mientras caía en el desbordamiento y debido a la dilución en el desagüe se vació el tanque.
El diseño fue extremadamente incómodo de usar, porque funcionaba a un nivel estrictamente definido de agua en el tanque. El cambio de presión en el acueducto en combinación con los entonces populares flotadores con balancines de bronce influyó significativamente en este nivel.
Ciruelas modernas
Un mecanismo de cierre típico para el inodoro, que está equipado con modernos tanques importados, es una columna vertical de plástico. La cavidad dentro de la columna es un desbordamiento; el agua es bloqueada por una junta anular, usada en una varilla hueca.
Como regla general, los mecanismos de drenaje permiten regular:
- Intensidad de descarga debido al ajuste de la distancia máxima entre el asiento y la junta.
- Nivel de desbordamiento.
- En sistemas con doble descarga: consumo de agua al presionar un botón que utiliza parte del contenido del tanque para drenar.

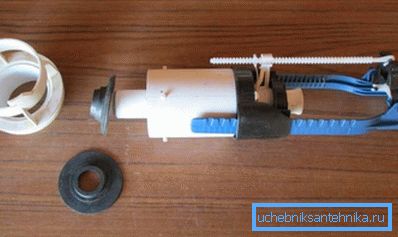

El único problema típico de construcción es la junta. Durante 5-8 años, pierde su elasticidad y necesita ser reemplazada. Afortunadamente, es fácil de comprar por separado de la válvula.
Par de tanque y inodoro

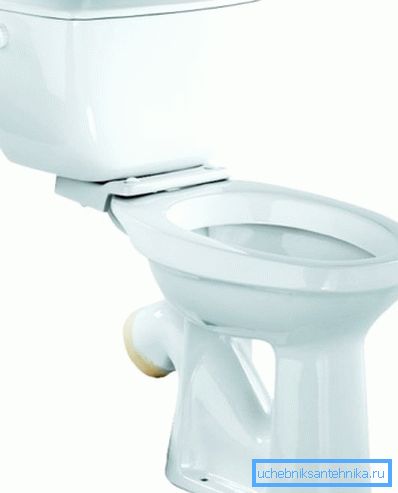

En las tazas de inodoro modernas con un estante moldeado, una junta anular sirve de manera indefinida y no crea problemas. El único diseño que merece ser mencionado es un inodoro con un estante separado de la muestra doméstica.
La lista de problemas que crea para el propietario es bastante impresionante:
- Corrosión de los pernos de fijación.
- Chip de estantes cuando se presiona.
- Chip de orejas de fijación de inodoro.
- Pérdida de elasticidad del manguito ovalado entre el tanque y la plataforma.
- Manguito cónico rasgado debajo del estante.
A un comprador potencial solo se le puede dar un consejo: después de ver un kit de este tipo, aléjese lo más posible.
Conclusión
Por supuesto, en un pequeño material es imposible describir todos los diseños de tanques producidos en las últimas décadas. Con algunas soluciones que no hemos tocado, el lector será introducido al video en este artículo.
¡Éxitos!
