El marco para el plato de ducha: soporte fiable para nuestra

Cuando montamos una cabina de ducha con nuestras propias manos, a menudo nos enfrentamos a problemas causados ​​por componentes de baja calidad. Y dado que el marco para el palet es uno de los elementos más importantes de toda la estructura, se hacen mayores exigencias en cuanto a su fiabilidad.

A continuación, le diremos a qué debe prestar atención cuando compre un bastidor de palé, y también le daremos algunos consejos sobre cómo hacerlo e instalarlo usted mismo.

Especificaciones del marco

Propósito y construcción

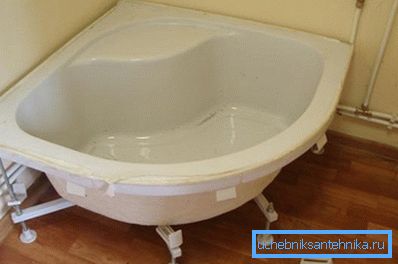

El plato de ducha es un recipiente ancho y relativamente poco profundo que se utiliza para recoger el agua que fluye y redirigirla al drenaje de la alcantarilla. Al mismo tiempo, un área considerable de la paleta, junto con un pequeño espesor del material del que está hecho, complica significativamente su uso. Bajo carga, la parte inferior se dobla, lo que conduce a la deformación de toda la estructura, así como a la destrucción del recubrimiento anticorrosivo.

Además, para garantizar un drenaje efectivo, la bandeja debe instalarse de manera que el orificio de drenaje esté ubicado sobre la entrada de la tubería de alcantarillado. Por consiguiente, es necesario elevarlo por encima del nivel del piso en unos 100 mm, lo que es imposible de hacer sin dispositivos adicionales.

Tal dispositivo es el marco.

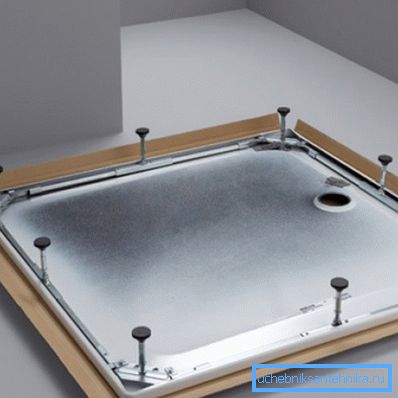

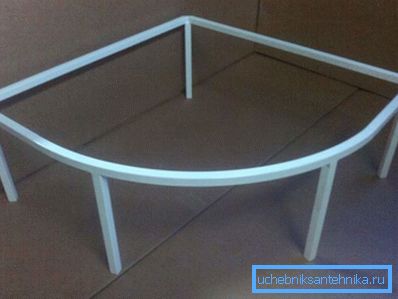

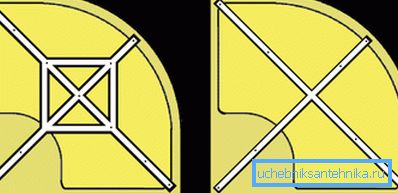

• En primer lugar, Proporciona al palet el soporte necesario. Dependiendo de la configuración, el marco puede ubicarse solo alrededor del perímetro, o bien debajo del fondo. La segunda opción es más preferible, especialmente en los modelos anchos: las costillas de refuerzo transversales dan la estabilidad deseada.
• En segundo lugar Las patas del marco le permiten elevar la plataforma por encima del suelo a la altura deseada. Al mismo tiempo, la masa de la estructura aumenta ligeramente, lo que significa que la carga en los pisos tampoco aumenta, lo cual es muy importante al equipar instalaciones sanitarias en edificios hechos de materiales livianos.

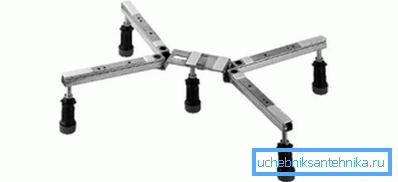

• En tercer lugar, El diseño de la mayoría de los marcos le permite ajustar la longitud de las patas. Gracias a esto, podemos alinear rápidamente la plataforma en un plano, lo cual es un requisito previo para el uso efectivo de la ducha.

Presta atencion La cabina de ducha debe ser perfectamente uniforme, de lo contrario habrá problemas con la descarga de agua y las puertas de los rieles comenzarán a atascarse como resultado de una desviación. Al instalar palets sin marco, la alineación se realiza vertiendo un amarre en el área seleccionada.

El diseño de tales dispositivos es bastante simple:

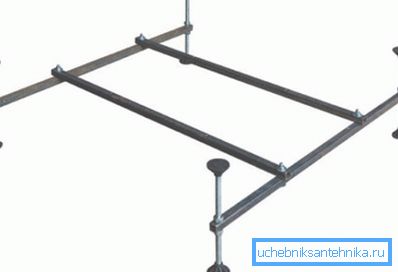

• La base está formada por varias tiras de acero, conectadas mediante soldadura o mediante soportes angulares.
• En los extremos de los listones y en las intersecciones, se hacen orificios roscados en los que se instalan tornillos suficientemente gruesos (10 mm y más).
• En los extremos de los tornillos hay patas atornilladas de plástico duradero. Dentro de las patas también están roscadas, lo que le permite ajustar la posición del marco.

Recomendaciones para la selección.

A pesar de que el precio de tales productos es relativamente pequeño, deben elegirse con mucho cuidado. Esto se debe al hecho de que desempeñan una función muy importante: si el marco se rompe, su reemplazo se asociará con costos laborales muy serios, ya que la cabina tendrá que ser desmantelada casi por completo.

Al elegir un modelo, debes prestar atención a los siguientes matices:

• La primera es la configuración de las vigas de soporte. Es deseable que estén ubicados no alrededor del perímetro de la plataforma, sino debajo de su base. Por lo tanto, la carga que una persona coloca en la parte inferior se distribuirá de manera más equitativa.
• El espesor de la tubería también es un factor muy importante. Es mejor comprar modelos hechos de un tubo con forma de al menos 20x40 mm: estos no se doblarán.
• Preste atención a la calidad del metal. Es muy bueno si todas las piezas están cubiertas con pintura anticorrosiva: así estaremos seguros de que, incluso en condiciones de alta humedad, la estructura no se oxidará.

Sugerencia Se presta especial atención a la calidad del procesamiento de las soldaduras, ya que aquí aparece el óxido primero. Si hay alguna duda, antes de instalarlo, vale la pena tratar las áreas problemáticas con un compuesto protector nuevamente.

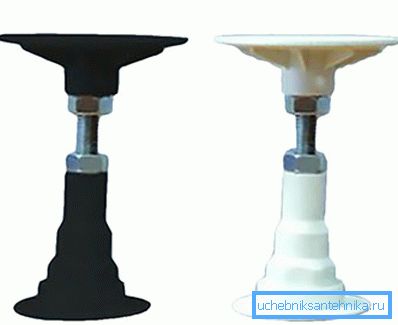

• Finalmente, debes inspeccionar las piernas y sus puntos de sujeción. Las piezas deben atornillarse lo suficiente, pero sin esfuerzo excesivo, y no debe haber grietas u otros defectos en los soportes.

Fabricación e instalación

Cómo hacer un marco

Como regla general, adquirimos estructuras de apoyo junto con el propio plato de ducha. Lo ideal es que ambas partes estén hechas por el mismo fabricante, de modo que la coincidencia de tamaños sea lo más precisa posible.

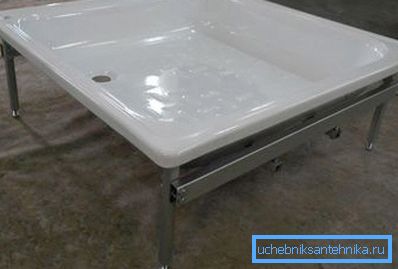

Sin embargo, a veces es bastante difícil encontrar un producto adecuado, o el modelo que necesita es demasiado caro. En este caso, es posible hacer el marco usted mismo.

Para la fabricación necesitaremos:

• Maquina de soldar
• Búlgaro con una rueda de corte en acero.
• Taladros y taladros de diferentes diámetros.
• Grifos para corte de rosca interior.
• Tubos de perfil de acero (cuadrados 40 x 40 mm o rectangulares 20 x 40 mm).
• Boquillas de plástico en las piernas.
• Varillas de acero con rosca.

Realizamos el trabajo de la siguiente manera:

• Para empezar creamos el dibujo de nuestro futuro diseño. Si necesitamos un marco debajo de la ducha de 90x90 cm, entonces la forma más fácil de hacer un soporte en forma de cruz con dimensiones de aproximadamente 80x80 cm con inserciones de refuerzo.
• Del tubo cortamos los fragmentos de la longitud requerida y los limpiamos cuidadosamente de óxido.

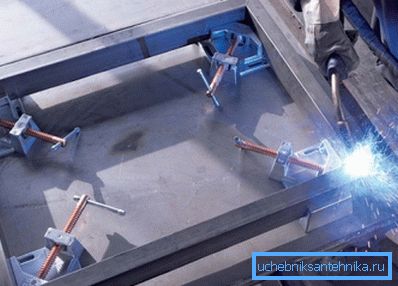

• Colocamos los espacios en blanco en la mesa de soldadura y los soldamos, asegurándonos de que estén colocados de manera estrictamente horizontal. Es muy importante controlar la ausencia de desviaciones en el caso cuando hacemos un marco no regulado.
• Si no tiene experiencia en soldadura, las piezas se pueden atornillar juntas. Cabe recordar que los elementos estarán en diferentes planos.
• Piernas - las más difíciles. Para una construcción simple, basta con soldar el fondo en un ángulo de 90⁰ Longitudes cortas de tubo de perfil. Si necesitamos un ajuste de altura, en los tubos perforamos los agujeros en los que cortamos las roscas y luego apretamos los tornillos.

• Ponemos tapones en los extremos de las piernas o giramos los soportes de plástico ajustables.
• Todas las costuras de soldadura se limpian cuidadosamente y luego procesamos la pieza obtenida con pintura anticorrosiva.

Cómo instalar el palet en el marco.

El proceso de instalación del palet en el marco (no importa, hecho en fábrica o hecho en casa) no presenta ninguna dificultad:

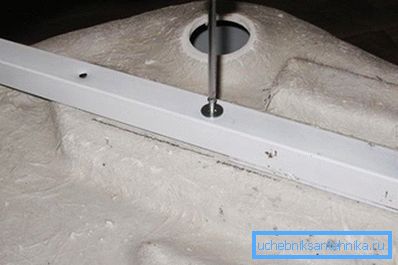

• Si hay orificios de montaje u ojales especiales en la parte inferior de la plataforma, déle la vuelta y fije el marco en la parte inferior con tornillos. De lo contrario, la plataforma tendrá que apoyarse simplemente en un soporte, a veces, con el uso de sellador.

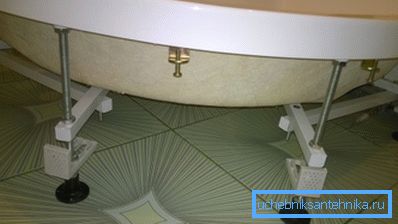

• A continuación, instale las patas del marco en el área seleccionada del piso. La superficie debe estar lo más nivelada y limpia posible.
• Con una llave, gire los tornillos de ajuste de las patas hasta que la bandeja se instale perfectamente plana. El proceso está controlado por uno o varios niveles.
• Una vez completada la instalación, instalamos tiras decorativas en los soportes laterales de la plataforma. En los diseños hechos en casa para este propósito, puede realizar varios agujeros de montaje.

Conclusión

Como puede ver, la instrucción anterior es lo suficientemente simple para la implementación personal. Por supuesto, es más difícil hacer un marco para un palet que simplemente usarlo ya hecho, pero si es necesario, esta tarea se puede hacer bien.

Para un estudio más detallado de las técnicas descritas, vale la pena ver el video en este artículo.
