Dispositivo de inodoro: cómo funciona y en qué consiste

Una vivienda cómoda es simplemente impensable sin un cuarto de baño bien equipado, cuyo lugar central está reservado para el inodoro. Un elemento importante de este aparato sanitario es un tanque de drenaje, que a veces incluso se oculta en la pared, sin embargo, cuando se cae, su significado se hace evidente. A continuación, observamos cómo está dispuesta la taza del inodoro, que puede ser necesaria para eliminar todo tipo de fallas.

Escurrir el tanque con un botón

El principio del tanque.

El sistema de drenaje realiza una función extremadamente importante: vacía el inodoro. Sin él, este dispositivo de plomería se convertiría en un jarrón nocturno, por lo que es el fregadero el que garantiza un uso cómodo de este accesorio de plomería.

El flujo de trabajo del desagüe es bastante simple:

  • En una manguera flexible, el agua del sistema de suministro de agua ingresa a un tanque equipado con un mecanismo de llenado y drenaje.. El mecanismo de llenado cierra el agua cuando es reclutado a un cierto nivel.
  • Cuando se presiona el botón o se levanta la barra, la válvula de drenaje se activa, como resultado de lo cual el agua del tanque ingresa al inodoro y, por lo tanto, el contenido se elimina., que va por el desagüe.
Lavabo del inodoro

En general, el principio de operación del drenaje es bastante simple y consiste en la operación alternativa de los mecanismos ubicados dentro del tanque, que se llaman válvulas de cierre. A continuación, trataremos de examinar detalladamente el dispositivo de bloqueo de la cisterna del inodoro, al que generalmente no prestamos atención en la vida cotidiana.

Componentes de accesorios de desagüe.

Sabiendo cómo se diseña la cisterna del inodoro, no será difícil reparar o reemplazar las piezas defectuosas. Por supuesto, el diseño de diferentes modelos puede diferir, sin embargo, los elementos básicos y el principio de su funcionamiento son los mismos para todos los tipos de válvulas.

Esquema del mecanismo de flotación.

Mecanismo de llenado

Como se mencionó anteriormente, la tarea del mecanismo de llenado es proporcionar acceso al agua en el tanque y su superposición, cuando sea necesario. Este mecanismo consta de los siguientes elementos:

Válvula de cierre Ubicado en el estuche, ubicado en la "entrada" al tanque. La tarea de la válvula de la cisterna del inodoro es cerrar el agua.
Flotador de palanca La tarea de la parte es regular la posición de la válvula. Cuando se baja el flotador, la válvula se abre. Cuando el flotador está en la parte superior, la válvula bloquea completamente el agua.

Hay que decir que las válvulas de cierre modernas se ven un poco diferentes, en particular, el flotador se mueve solo en el plano vertical, y la válvula está ubicada en la parte inferior, no en el lateral. Sin embargo, el principio del mecanismo sigue siendo el mismo.

Tal dispositivo de cisterna de inodoro hizo posible asegurar no una superposición gradual de agua, sino una completa al final del conjunto. Debido a esta capacidad es reclutado mucho más rápido.

Presta atencion Para el funcionamiento normal del drenaje, debe ajustar la posición del flotador. De lo contrario, se introducirá una cantidad insuficiente de agua en el recipiente, o viceversa, el agua a través del desagüe se drenará constantemente en el inodoro.

Capacidad con un sencillo sistema de drenaje.

El mecanismo de descarga y desbordamiento.

El primer y más simple mecanismo de ciruela era un sistema con una pera. Ella trabajaba extremadamente simple: había una bombilla de goma dentro, bloqueando herméticamente el orificio de drenaje. Era necesario levantar la palanca o tirar del asa de la cadena, ya que el agua se precipitó con un ruido al inodoro.

El dispositivo de la taza del inodoro ahora ha cambiado. Este conjunto de refuerzo consta de dos elementos principales:

Desbordamiento Evita el desbordamiento de capacidad. Si el nivel de agua alcanza el nivel máximo permisible, el agua comienza a fluir hacia el inodoro.
Ciruela Comienza a funcionar presionando el botón ubicado en la tapa del tanque. En los modelos modernos del inodoro hay dos botones: para drenaje parcial y completo, que ahorra agua.

A pesar del diseño más complejo, el principio del trabajo del drenaje siguió siendo el mismo: el orificio de drenaje cierra herméticamente la válvula de drenaje, que se levanta cuando se presiona el botón.

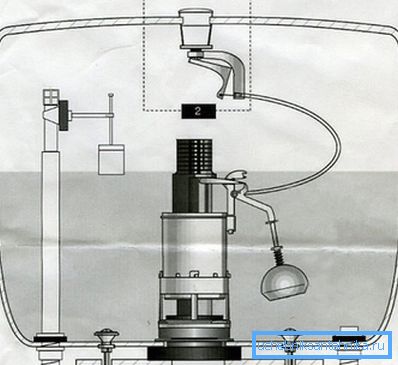

Esquema de armadura del tanque moderno.

Sugerencia Según los expertos, los accesorios alemanes son de la más alta calidad, sin embargo, su precio es muy alto. Si no tiene la oportunidad de comprar accesorios alemanes, puede comprar polaco, que también tiene buena calidad, pero cuesta mucho menos.

Cabe señalar que, según el tipo de ubicación del tanque, existen dos tipos:

  • Suspendido: en este caso, el contenedor con el inodoro se conecta mediante una tubería a través de la cual fluye el agua.

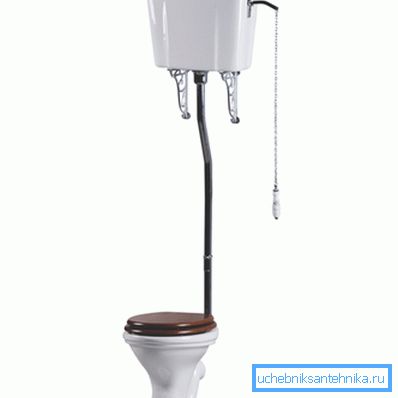

Aseo con cisterna colgante.
  • Instalado en el estante del inodoro, en este caso, el orificio de drenaje del recipiente está alineado directamente con el orificio del inodoro. Para la estanqueidad de la conexión de las tuberías se utiliza el sellador de goma.
  • Montado en la pared, en contraste con las dos opciones descritas anteriormente, esta capacidad se instala en la pared. De acuerdo con el principio de conexión con el inodoro, el diseño se asemeja a tanques colgantes.

Ahora que sabe cómo funciona la cisterna del inodoro, puede encontrar la causa del mal funcionamiento del dispositivo y repararlo usted mismo.

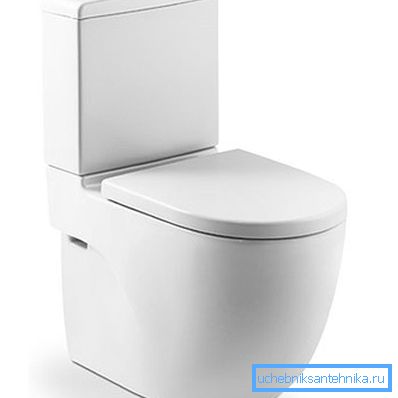

Aseo con tanque instalado en el estante.

Clasificación de tanques

Como se mencionó anteriormente, diferentes modelos de tanques pueden tener algunas diferencias estructurales. Por lo que además nos familiarizaremos con los más difundidos de sus tipos.

Las latas se clasifican en varios grupos.

En primer lugar, condicionalmente, se pueden dividir según la ubicación del tanque o botón:

  • Lado: como regla general, se utiliza para colgar tanques del inodoro, que se encuentran a cierta altura. En este caso, para drenar el agua, hay que tirar de la cadena. El dispositivo de drenaje, como regla general, se implementa en forma de una pera levantada.
  • Parte superior: botón o palanca ubicada en la parte superior, en el centro de la cubierta. Armadura de drenaje en estos tanques más complejos.

Además, los contenedores difieren en el material del que están hechos.

Actualmente, se encuentran los siguientes tipos de productos:

  • Porcelana: los modelos más caros están hechos de este material, por lo que son relativamente raros.
  • Loza de barro - actualmente la opción más común. Están montados en el estante del inodoro. Los tanques de loza pueden tener un diseño muy diferente.
  • Plástico: estos contenedores están incrustados en la pared y tienen una forma plana. En el exterior, difieren de las cisternas tradicionales, ya que se asemejan más a un bote, sin embargo, el principio de su trabajo es el mismo. Además, hay depósitos de plástico suspendidos de la muestra soviética, últimamente son cada vez más raros.

Cabe señalar que en algunos apartamentos incluso se pueden ver tanques de hierro fundido, que ya son una rareza.

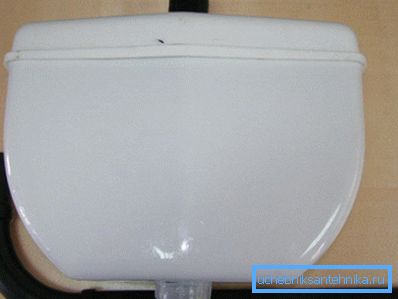

En la foto - tanque de plástico del tipo soviético.

Los problemas mas comunes

Dado que el dispositivo de la cisterna del inodoro es bastante simple, independientemente del tipo de construcción, no hay tantas opciones para averías. A continuación, considere algunos de los que se encuentran con más frecuencia:

El tanque no retiene agua, como resultado de lo cual el agua fluye constantemente por el inodoro. Hay varias razones para este problema:
  • En primer lugar, debe asegurarse de que el flotador esté configurado correctamente, es posible que el agua se recolecte por encima del nivel permisible y fluya a través del drenaje.
  • También es necesario asegurarse de que la válvula de retención esté funcionando correctamente, para esto es necesario levantar el flotador hasta el tope. Si el agua continúa fluyendo a través de la válvula, debe limpiarse o reemplazarse.
  • Si no hay problemas en el funcionamiento del mecanismo de bloqueo, es necesario limpiar o reemplazar la válvula del mecanismo de drenaje.
El agua fluye desde debajo del tanque Este problema ocurre en los dispositivos que están instalados en el inodoro. En este caso, es necesario desmontar el contenedor y reemplazar todos los sellos de goma, incluidos los sujetadores de goma.
Rotura mecánica de piezas de herrajes. En este caso, la única salida es desmantelar la pieza defectuosa e ir a una tienda especializada para comprar la misma.

Presta atencion Antes de comenzar a reparar el tanque, tendrá que quitar la cubierta con sus propias manos. Este trabajo debe hacerse con cuidado para no romper esta parte.

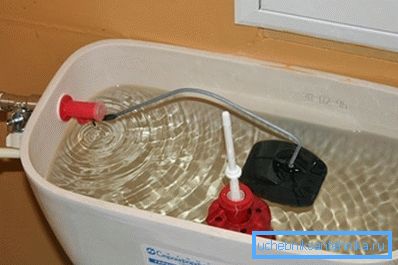

La válvula de cierre no cierra el agua

Aquí, de hecho, todas las fallas posibles. Las instrucciones para su eliminación son extremadamente simples, por lo que cada artesano de casa podrá manejarlo.

Conclusión

A pesar de que los tanques de drenaje modernos se han vuelto mucho más perfectos, su dispositivo sigue siendo bastante simple. Por lo tanto, no es difícil entender los principios de funcionamiento de los mecanismos y, si es necesario, repararlos.

En el video de este artículo, puede obtener información adicional sobre este tema.
