Dispositivo de aseo: características estructurales y
Es difícil imaginar una vivienda moderna sin un inodoro, ya que este accesorio sanitario hace que visitar los baños sea cómodo y no requiere cuidados especiales. Sin embargo, para el funcionamiento normal, el propietario debe conocer el dispositivo de la taza del inodoro, ya que las fallas de la taza y su eliminación están directamente relacionadas con sus características estructurales.
Le diremos cómo está dispuesto el inodoro y también le daremos algunos consejos sobre cómo configurarlo.
Construcción
Dispositivo y principio de funcionamiento.

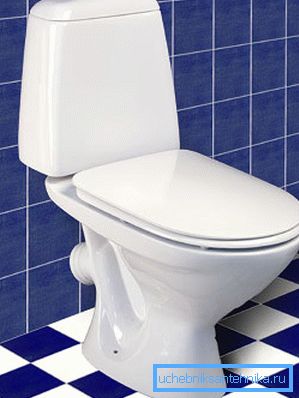

Consideraremos el modelo más común de "inodoro-compacto", ya que es familiar para todos y bastante intuitivo.

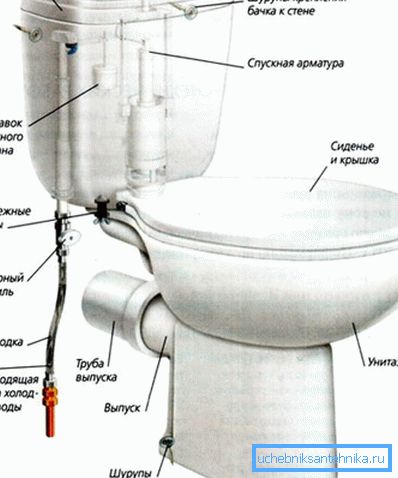

El producto consta de tres partes principales:
- Cuencos, Que es un contenedor para la recogida de productos de desecho. El recipiente tiene un orificio de drenaje conectado a la tubería de alcantarillado y equipado con una trampa de agua (sifón);
- Tanque de drenaje, que es necesario para el suministro de agua, que se utiliza para drenar el contenido del recipiente en la alcantarilla. Dentro del tanque, se instala un dispositivo automático de descarga de inodoro, que regula el funcionamiento de las válvulas y las válvulas de parada;
- Taburete con tapa. Aumenta la facilidad de uso del dispositivo y también le permite cerrar el contenedor después de usarlo según lo previsto.

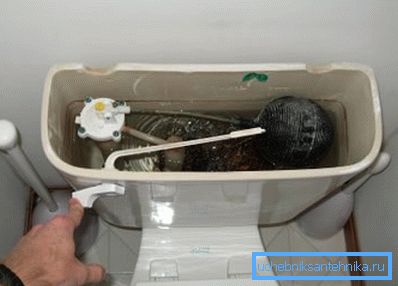

El dispositivo funciona de la siguiente manera: el agua del sistema de suministro de agua se introduce en el tanque a través del dispositivo de drenaje del inodoro, que incluye una válvula de suministro con un mecanismo de flotación.
A medida que se llena el tanque, el flotador sube y la válvula de suministro se cierra, el agua deja de fluir.
Después de su uso, el consumidor presiona una tecla o palanca que abre el desagüe del inodoro, la válvula de descarga se abre y el agua se precipita en el recipiente, lavando su contenido en un conducto de embudo.

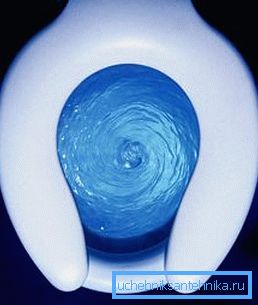

El fabricante calcula la cantidad de agua para que sea suficiente para eliminar completamente las heces del recipiente.
A medida que el nivel del agua disminuye, el flotador cae y la válvula de suministro de agua se abre nuevamente.
El fluido entrante presiona el pétalo de la válvula de drenaje, que cierra el orificio de drenaje, y el agua comienza a acumularse nuevamente en el tanque.
Esto ocurre hasta que su nivel alcanza el máximo establecido, lo que provocará el bloqueo de la válvula de suministro por el flotador, y el dispositivo estará limpio y listo para su uso nuevamente.
Presta atencion En caso de rotura del mecanismo del flotador, se proporciona un tanque con un sistema de desbordamiento del exceso de agua en el sistema de alcantarillado. Esto protege a los propietarios del apartamento de las inundaciones.
Inodoro

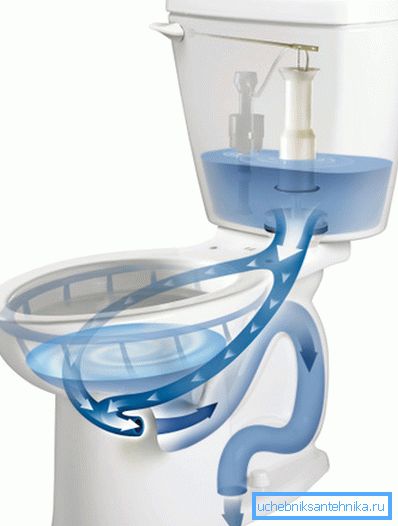

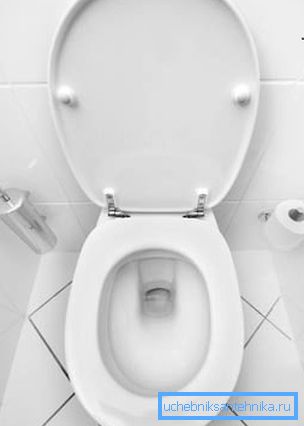

El jarrón del dispositivo está diseñado para que su forma proporcione la limpieza más completa del tanque con un flujo de agua mínimo desde el tanque. Esto permite no solo ahorrar líquido, sino también usar tanques más compactos.
Hoy en día hay tres variedades principales de esta parte:
- Disco Tiene una forma plana, y el orificio está inclinado hacia adelante, lo que nos salva de los rociados de rebote durante la cofia;
- Visor Aquí el agujero se desplaza hacia atrás, y la pared frontal está en ángulo. Esta es la forma más conveniente y estética del jarrón;
- En forma de embudo. Las paredes delantera y trasera tienen aproximadamente el mismo ángulo de inclinación. El orificio está ubicado casi en el centro del tazón, lo que lo hace menos cómodo debido a los rociadores de rebote.
El contenido se drena a lo largo del canal de drenaje, que tiene una forma especial: debido a la curva vertical (rodilla), se crea una trampa de agua en el canal.
Después de que el fluido pase por el canal, una cierta cantidad de él permanece en la rodilla y bloquea el acceso de los gases de alcantarillado a la habitación.
Además, los vasos pueden diferir en la ubicación de la tubería de drenaje: puede ser horizontal, vertical u oblicua.
Esto no afecta el funcionamiento del dispositivo, pero cuando está conectado al elevador, esta función es muy importante.
Presta atencion Al elegir una taza de inodoro debe estudiar la ubicación de la canalización vertical y del ventilador. Por lo general, compre un dispositivo con el mismo tipo de tubería que estaba en el inodoro viejo.
Tanque de drenaje
Como se mencionó anteriormente, el tanque está diseñado para drenar el contenido del recipiente en la alcantarilla. Los tanques modernos están equipados con mecánicos, que realizan el funcionamiento automático del dispositivo.

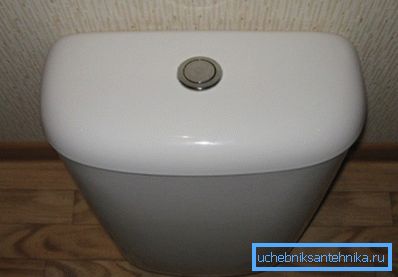

El producto tiene una parte principal y una cubierta extraíble, en la que en la gran mayoría de los modelos hay un botón de drenaje de agua.
Como regla general, el tanque está hecho del mismo material que todo el aparato: loza o porcelana. Anteriormente, se producían tanques de hierro fundido y acero, ahora a veces se encuentran recipientes de plástico.
Sin embargo, los productos de porcelana se consideran de la más alta calidad, y esto se aplica tanto al tanque como al jarrón.
En el modelo "compacto", el tanque se instala en un recipiente y se fija con tornillos de plástico o de metal con tuercas.
La conexión está equipada con una junta de goma especial, que lo hace hermético. A veces el tanque tiene un accesorio adicional a la pared.

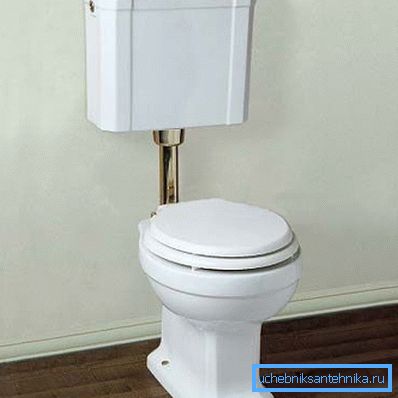

También hay modelos monolíticos en los que el tanque es inseparable del tazón. En la antigüedad, y algunas variedades modernas de capacidad se ubican en la parte superior y se conectan al jarrón con un tubo vertical.
Finalmente, hay tanques ocultos que se fijan en el marco de instalación para montar en la pared la taza del inodoro.
Mecánica de drenaje

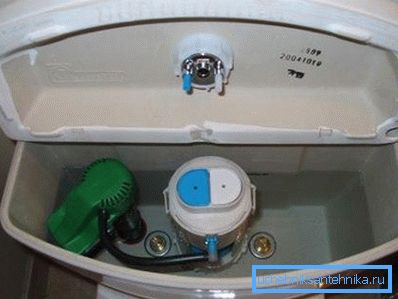

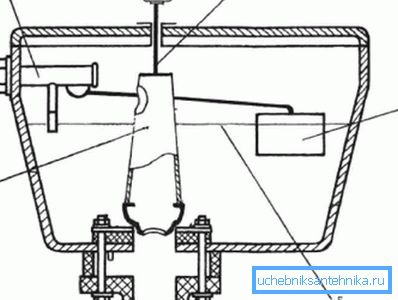

Veamos el diseño del tanque con más detalle:
La composición del mecanismo de drenaje incluye:
- La válvula de suministro de agua con el mecanismo de bloqueo de flotador. Apaga y abre el canal para el flujo de fluido, dependiendo de la posición del flotador (nivel de agua);
- Tubo de desbordamiento (sifón), combinado con una válvula de descarga y una pera, que cierra el orificio de drenaje;
- Empuje para levantar la pera y abra el agujero para enjuagar;
- Un flotador que está conectado por una aguja a una válvula de alimentación. Al mover el flotador hacia arriba, la aguja presiona la membrana, lo que cierra el canal de agua que ingresa al tanque;
- Nivel de agua en el tanque.

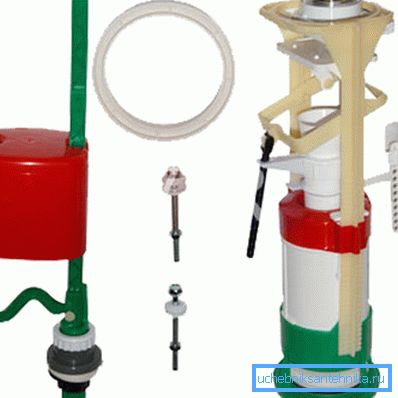

Presta atencion La mecánica moderna es algo diferente, pero el principio de su acción sigue siendo el mismo. Utilizamos el esquema antiguo para mayor claridad.

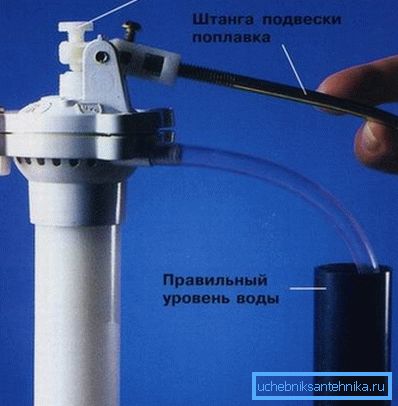

Un dispositivo para drenar el agua en el inodoro le permite ajustar la cantidad de líquido acumulado por el tanque. Para hacer esto, se encuentra un tornillo en la válvula de suministro, cuya rotación cambia la posición de los radios del flotador, en la cual el canal está bloqueado.
También puede ajustar el nivel cambiando la forma de la aguja: para esto puede doblarla o usar la articulación de la rodilla, si así lo establece el diseño.
Presta atencion Durante la interrupción de la mecánica o el lavado insuficiente, no se apresure a cancelar el sistema. Antes de cambiar el desagüe en el inodoro, verifique su configuración, así como el estado de las juntas de goma y el diafragma de la válvula.
Las instrucciones para configurar la mecánica pueden variar mucho según su configuración, ya que los instrumentos modernos se distinguen por sistemas de control mejorados.
Sin embargo, vale la pena señalar que cuanto más nuevo es el dispositivo, más fácil es configurarlo, por lo que no hay que preocuparse.

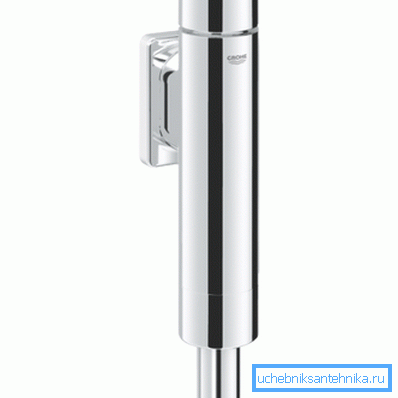

También hay un dispositivo de lavado a presión para el inodoro, que elimina el tanque de almacenamiento.
Sin embargo, para viviendas privadas, esta solución es mala, ya que requiere una conexión directa de una pulgada o? Carretera al inodoro, que es poco consistente con las características del cableado interno de las tuberías de agua fría.
Además, este diseño es muy ruidoso y crea un golpe de ariete en la red.
Conclusión
El precio de una buena plomería es bastante alto, y al elegirlo, es recomendable comprender el dispositivo de la taza del inodoro. Además, este conocimiento ayudará a configurar y operar adecuadamente el dispositivo cómodamente, y el video en este artículo lo ayudará con esto.
