Diseño de aguas residuales - las principales características

Es imposible imaginar viviendas modernas sin sistemas de alcantarillado, mientras que es muy importante hacer todo de acuerdo con los códigos de construcción, de modo que durante la operación haya la menor cantidad de problemas posible. El diseño de aguas residuales en una casa privada tiene una serie de características que se tratarán en este artículo.

Al seguir pautas simples, usted mismo puede hacer un sistema efectivo de eliminación de desechos.

Los proyectos modernos proporcionan una amplia gama de comunicaciones, y el sistema de alcantarillado es muy importante.

Los principales criterios que debe cumplir el proyecto.

El diseño del suministro de agua y los sistemas de alcantarillado deben cumplir con una variedad de normas y requisitos, además, el diseño se organiza teniendo en cuenta varios criterios importantes:

Cumplimiento de los documentos normativos. Todas las comunicaciones deben organizarse de acuerdo con las normas de SNiP, y existen varias regulaciones, cada una de las cuales regula una parte particular del sistema. La forma más fácil es coordinar el proyecto con especialistas profesionales para minimizar la posibilidad de errores y errores de cálculo, ya que será mucho más difícil eliminarlos en el futuro.
Selección de componentes y herrajes de calidad. Es muy importante usar solo aquellos materiales y elementos que están garantizados para servir durante muchos años. Incluso la instalación más calificada no garantiza la durabilidad del sistema si se utilizan productos de baja calidad, por lo que un precio bajo no debe ser en ningún caso un factor determinante al elegir
Diseño competente de redes de alcantarillado. Si realiza todas las actividades necesarias para el desarrollo de la documentación con sus propias manos, es importante calcular el diámetro óptimo de cada una de las tuberías, elija la configuración del sistema e intente seguir todas las recomendaciones que se describirán en el siguiente capítulo.
Buen montaje y comprobación del sistema. Debido a la amplia distribución de productos de plástico resistente a los impactos, las instrucciones para el montaje de la red de alcantarillado se han hecho tan simples como sea posible, sin embargo, también es importante hacer el trabajo con mucho cuidado, evitando la deformación de los elementos y el daño al caucho de sellado. Después del montaje, el sistema se verifica obligatoriamente para su estanqueidad.

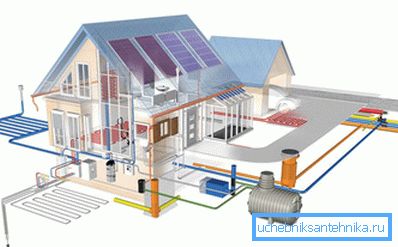

Diseñar los sistemas domésticos de abastecimiento de agua y alcantarillado es mucho más complicado de lo que parece a primera vista.

Lo que necesitas saber al crear un proyecto.

Es importante comprender que todas las comunicaciones se dividen en internas y externas. Examinaremos cada una de las partes con más detalle, para revelar el tema con el mayor detalle posible.

Aguas residuales domésticas

El diseño de los sistemas de alcantarillado debe llevarse a cabo sobre la base del principio

Esta parte incluye todas las partes del sistema que se encuentran en las instalaciones.

El diseño del suministro de agua y las aguas residuales en esta etapa se realiza de acuerdo con las siguientes recomendaciones:

  • Un factor muy importante es la observancia de la pendiente óptima de las tuberías, ya que los sistemas fluyen por sí mismos.. Un ángulo demasiado pequeño conduce al estancamiento de las aguas residuales, y demasiado grande a la adhesión acelerada de partículas sólidas en las paredes de la tubería, lo que puede conducir a obstrucciones, la lucha contra la cual puede convertirse en un problema muy grande durante la operación.

Presta atencion Con un diámetro de tubo de 5 cm, la pendiente debe ser de 5 cm por 1 metro, si el diámetro es de 100-110 mm, entonces 2 cm por metro de tubo es suficiente. Los indicadores no deben variar mucho, además, cualquier gradiente del gradiente es altamente indeseable, ya que estas áreas son potencialmente peligrosas para los bloqueos. Pero en secciones cortas de tuberías de alcantarillado la pendiente puede ser más.

  • El inodoro debe estar conectado a la canalización vertical con una conexión separada. Esto, en primer lugar, reduce la probabilidad de obstrucciones tanto como sea posible, y en segundo lugar, si se conectan algunos elementos más a la conexión de la taza del inodoro, se succionará agua de todos los sifones durante la descarga y el olor desagradable entrará constantemente en la habitación.
  • La instalación de un sistema de ventilación de aguas residuales es muy importante, su ausencia puede provocar olores desagradables en la habitación y el vaciado de los sifones debido a la formación de vacío excesivo en el sistema..  Este sistema no debe conectarse a la ventilación general, debe llevarse por separado al techo, instalando un aireador para evitar que la lluvia ingrese al sistema.
El aireador también se puede seleccionar en el color del techo, lo que aumenta significativamente el atractivo estético de la estructura.
  • Al diseñar redes de alcantarillado, es importante recordar el orden correcto de conexión de los elementos a la tubería vertical.. Para evitar problemas, el inodoro se debe colocar debajo de todos los elementos. Este es un punto muy importante al que se debe prestar especial atención, de lo contrario, en el curso de la operación tendrá que enfrentar muchos problemas.

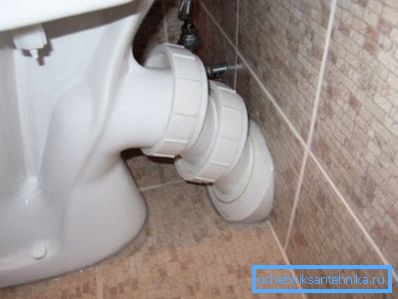

En la foto: la solución óptima: la ubicación del inodoro directamente cerca del elevador

Recuerde Si hay un inodoro en el sistema, el diámetro mínimo de tubería para el tubo ascendente no debe ser inferior a 100 mm. Si no hay inodoro, será suficiente una tubería con un diámetro de 50 mm.

  • Es muy importante hacer una insonorización de las bandas, la opción más sencilla es la instalación de un conducto de yeso, mientras que las cavidades internas se pueden sellar con lana mineral. No olvide que en la parte inferior del elevador debe haber una escotilla de revisión, que requiere un fácil acceso en caso de problemas.
Si no hay posibilidad de hacer una caja, entonces puede usar un calentador especial, que también apaga el ruido.
  • El diseño de los sistemas de plomería y alcantarillado se realiza mediante la consulta con expertos, para que pueda estar completamente seguro de la exactitud del trabajo.

Comunicaciones externas

El diseño de redes externas de suministro de agua y aguas residuales tiene una serie de características distintivas:

  • El punto de extracción de la tubería de la casa es muy importante, debe estar ubicado debajo del punto de congelación del suelo. La profundidad de la congelación es diferente según el área; esto se describe con más detalle en un artículo separado sobre este recurso, si no es posible profundizar las comunicaciones de esta manera, entonces debe usar aislantes especiales para tuberías, que se pueden comprar en cualquier tienda de plomería.

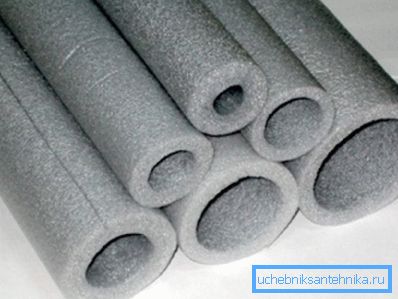

Es importante elegir el diámetro óptimo de aislamiento.
  • El diseño de redes externas de ingeniería de aguas residuales depende de qué comunicaciones se utilizarán. La opción más simple y efectiva es un sistema centralizado; si no está allí, entonces es necesario hacer pozos de drenaje o instalar un tanque séptico.
  • Las instalaciones de tratamiento deben ubicarse al menos a 30 metros de la fuente de agua ya no menos de 5 metros de la casa, es mejor si este indicador es de 10 metros.
  • El diseño de las redes de alcantarillado externas incluye el cálculo de las cargas aproximadas en el sistema; si pasa por debajo del paso, es importante que todos los elementos sean resistentes a las cargas; en algunos casos, la mejor opción son las tuberías de hierro fundido o de asbesto y cemento.
  • Si está desarrollando un proyecto de alcantarillado pluvial, entonces vale la pena señalar que no se puede profundizar por debajo del punto de congelación, lo principal es organizar una descarga de agua competente, de modo que durante la escarcha el sistema esté completamente vacío, esto lo protegerá de daños.

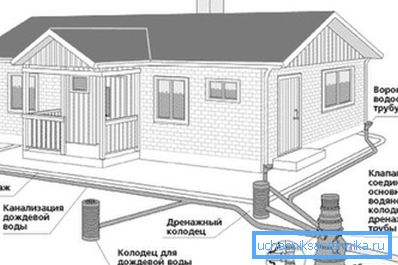

Diseñar un sistema de alcantarillado pluvial de acuerdo con SNiP permite su ubicación a la profundidad mínima, esta es su principal diferencia.

Conclusión

De hecho, es importante comprender a fondo este problema, el video de este artículo lo ayudará a comprender algunas de las características. Después de revisarlo, estará aún mejor orientado en el tema en cuestión y podrá llevar a cabo el diseño de alcantarillado usted mismo (consulte también el artículo Conexión de una taza de inodoro al sistema de alcantarillado; considere las técnicas clave).
