Desbordamiento para lavado: clasificación, principio de

21-02-2018
Aguas residuales

El sifón habitual (también conocido como sello de agua) se puede encontrar en cada cocina, su diseño ofrece una protección confiable contra los olores de aguas residuales en la habitación. El desbordamiento es una adición simple a la construcción clásica, que permitirá descargar el exceso de agua en el sistema de alcantarillado sin el riesgo de inundar la cocina.

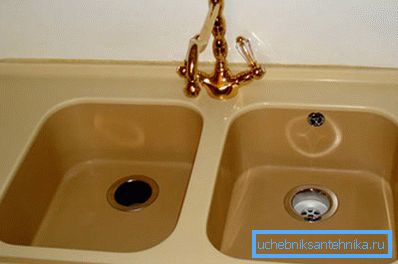

Puedes ver el segundo orificio de drenaje en la cáscara derecha

Clasificación de sifón

Si las características de diseño se utilizan como el criterio de clasificación principal, entonces es posible seleccionar tipos de sifones como:

  • corrugado - Puede considerarse la opción más fácil. Está hecho a mano a partir de las corrugaciones habituales del alcantarillado: el tubo flexible simplemente se dobla en forma de la letra S y se fija con abrazaderas de plástico. Por supuesto, la durabilidad de este diseño deja mucho que desear;

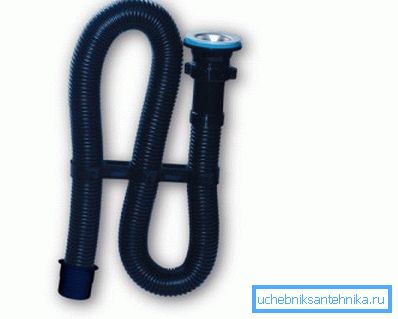

Ejemplo de trampa de agua del corrugado de alcantarillado.
  • sello de botella - Este diseño es plegable, se asemeja vagamente a una botella. En el interior, la partición se divide en 2 zonas, debido a la cual se crea un bloqueo de agua, que evita los olores desagradables del sistema de alcantarillado en la habitación;

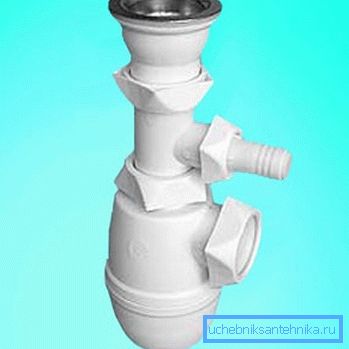

En la foto - botella de bloqueo

Presta atencion Tales diseños son fáciles de desmontar para la limpieza, los distingue de otros modelos de cerraduras hidráulicas.

  • sifón de tubo de metal ordinario - La forma es la misma, solo se usa el tubo, no flexible, sino acero. Comprado tales dispositivos que ya están terminados, el kit incluye todo lo que necesita instalar;

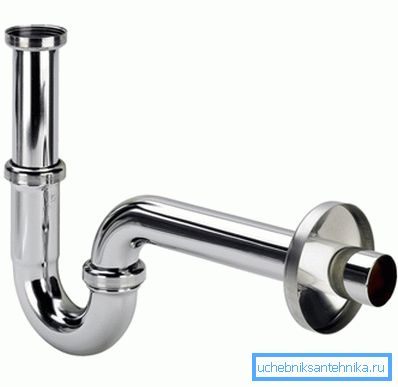

Bloqueo de agua de la tubería

La clasificación también se puede dar en forma, por ejemplo, si un sifón redondo no cabe en el fregadero, entonces siempre puede usar un análogo plano compacto. También puede dirigir la división en grupos y el material utilizado: hay dispositivos hechos de latón, plástico (polietileno y propileno), hierro fundido y bronce.

Se trata del hecho de que algunos fabricantes automatizan el trabajo de un dispositivo tan simple como un sello de agua. Es decir, en el estado normal, el drenaje está cerrado y se abre cuando se presiona el botón. A diferencia de los sifones convencionales, esto le permite drenar el agua sin siquiera mojarse las manos.

Recientemente, este tipo de dispositivo como un fregadero de cocina con rebosadero se ha vuelto popular. Toda la diferencia con los modelos convencionales es la presencia de un orificio de drenaje adicional ubicado en la parte superior del fregadero.

Lea más sobre el dispositivo y la instalación de un sifón con rebosadero.

Si no hay lavaplatos en la casa, entonces las amas de casa despiadadas a menudo para lavar los platos simplemente llevan agua al fregadero y laven los platos. Puede, por supuesto, lavarlo con agua corriente, pero luego las facturas de agua al final del mes serán una sorpresa "agradable". En tales casos, simplemente es necesario un bloqueo hidráulico con doble drenaje.

Principio de doble drenaje

La instalación de un sifón con desbordamiento en el fregadero puede considerarse altamente deseable, si no es necesario. La presencia de un orificio de drenaje adicional en el borde superior del fregadero simplemente no permitirá que se desborde, por lo que si una persona se distrae y se olvida del hecho de que se fue a recoger agua en el fregadero, no ocurrirá nada terrible.

Conexión doble drenaje

Cuando se usa un sifón convencional, la conexión de un fregadero a una alcantarilla se ve así:

  • desde el fregadero a través de la rejilla de desagüe, el agua ingresa a la tubería y ya a través de ella, en el cierre hidráulico;
  • Teniendo en cuenta la falta de espacio libre debajo del fregadero, la mayoría de las veces el sello de agua está conectado al sistema de alcantarillado con la ayuda de corrugaciones de alcantarillado flexibles.

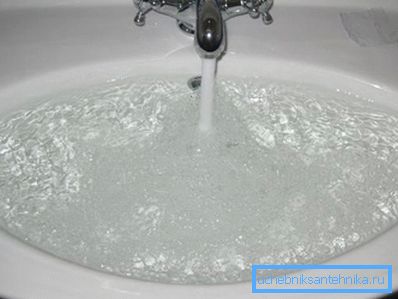

En tales situaciones, el segundo drenaje será una salvación real.

Si se usa un desagüe para lavar con rebosadero, entonces se agrega otra sección del tubo de desagüe a la construcción descrita: se coloca un orificio de desagüe adicional en el borde superior del fregadero (generalmente debajo de la mezcladora; parece que es apropiado). Un tubo de desagüe adicional se une al principal directamente debajo del fregadero (es decir, debajo del desagüe principal).

Si se rompe el desagüe principal, y el propietario simplemente se olvidó de la apertura del agua, al llegar al nivel del segundo orificio de desagüe, el agua simplemente será redirigida a la alcantarilla. En ausencia de una segunda inundación de drenaje en esta situación está garantizada.

Cómo instalar trampa de agua con rebosadero.

El desagüe con rebosadero para el fregadero de la cocina no es más difícil que el sello de agua habitual. Solo se agregan pasos para organizar el agujero en el fregadero e instalar un tubo de drenaje adicional. La principal dificultad radica en el hecho de que la mayoría de las veces el fregadero se instala casi al ras de la pared, por lo que es bastante difícil llegar a la pared posterior para perforar el orificio e instalar un drenaje adicional.

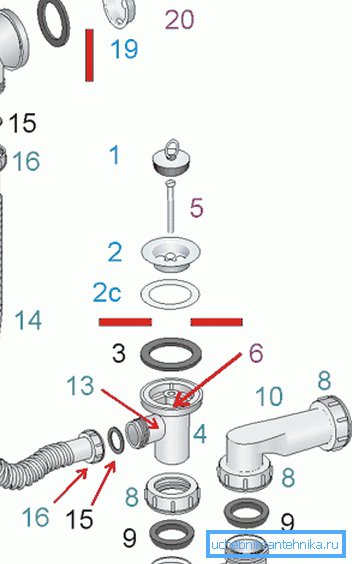

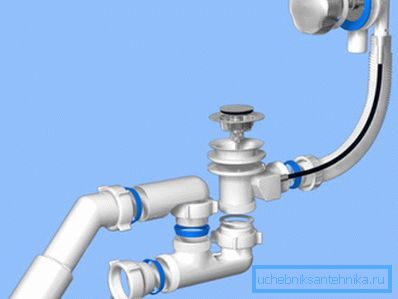

Diagrama de cableado detallado

Para la comodidad del trabajo, es más conveniente retirar el fregadero y perforar un orificio del diámetro requerido en él. Los lavabos de un acero inoxidable deben perforarse con precisión, sin presión fuerte.

Puedes poner una barra de madera debajo del metal. En cuanto a qué sifón con rebosadero elegir, entonces puede recomendarle que se detenga en un dispositivo tipo botella. El precio de los modelos simples ni siquiera alcanza los 1000 rublos, por lo que es fácil elegir la opción correcta.

Una vez que el orificio esté listo, puede instalar una rejilla de drenaje y fijar el tubo de drenaje con un perno largo que se incluye en el kit. En este caso, las juntas de sellado se colocan en el exterior (en el punto de contacto del tubo de desagüe con el fregadero), así como dentro del fregadero, directamente debajo de la rejilla metálica.

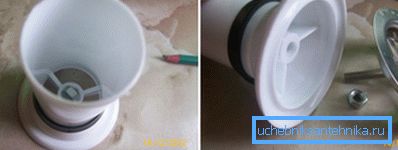

Artículos que están en contacto directo con el fregadero.

Después de instalar el tubo de drenaje adicional, es posible proceder directamente al ensamblaje del sifón y conectar el fregadero al sistema de alcantarillado.

Las instrucciones para la ejecución del trabajo serán las siguientes:

  • Primero, el propio cuerpo del sifón se ensambla: la parte inferior está unida al hilo superior normal y se usa una junta de goma para el sellado. Se coloca en la parte superior del cuerpo, se desliza hasta la base del hilo, y luego la parte inferior simplemente se enrolla. Se permite usar sellador, pero en este caso será difícil desmontar el sifón para limpiarlo;
  • Una vez completado el ensamblaje del sifón para el lavado con desbordamiento, se conecta un tubo que lo conecta al sistema de alcantarillado. Se utiliza el corrugado de alcantarillado habitual, y la conexión a la salida del sifón se realiza mediante una tuerca de tapa de plástico convencional. Primero, la tuerca se coloca en la corrugación, luego el anillo de sellado y la tuerca se atornillan firmemente a la salida;

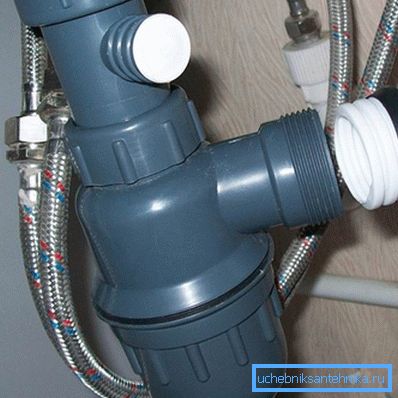

Conexión de sifón con aguas residuales.

Presta atencion Apretar demasiado la tuerca, tratando de asegurarse de que la máxima estanqueidad no valga la pena, el plástico solo puede rajarse. Es mejor usar sólo un sellador.

  • después de eso, el sifón para lavar con rebosadero se conecta al fregadero a través de un tubo de plástico. La conexión se realiza según el mismo esquema, con la ayuda de una tuerca de sombrerete y una junta;

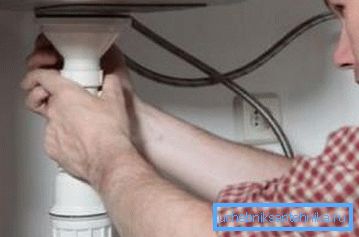

Conexión de sifón al fregadero.
  • La diferencia clave con respecto al modelo convencional es que un drenaje adicional está conectado directamente debajo del fregadero al tubo de drenaje.

Después de la instalación, debe hacer una prueba de drenaje de agua, será suficiente solo para verter en el fregadero 7-10 litros de agua y observar el comportamiento de los compuestos. Si se filtra una gota de agua, es mejor desarmar esta conexión en una búsqueda en caliente y corregir el defecto; si esto no se hace, se garantizarán fugas en este lugar en el futuro.

A veces se hace necesario instalar un sifón de doble fregadero con rebosadero, el procedimiento en este caso permanece casi sin cambios. La principal diferencia es que el sifón dirige el flujo directamente desde los dos sumideros, respectivamente, utilizando 2 tubos de drenaje.

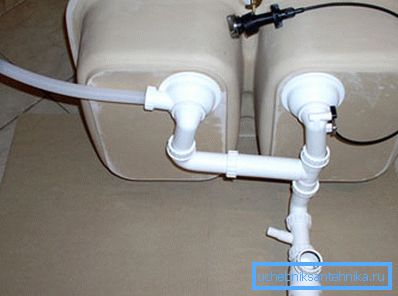

Un ejemplo de la ubicación del segundo orificio de drenaje en el doble lavabo

Más a menudo en este caso, un solo desbordamiento es suficiente. Es decir, un orificio de drenaje adicional está dispuesto solo en el fregadero en el que se extrae el agua. En el segundo no es necesario.

Debe comprender que al instalar un sifón para un fregadero con rebosadero, solo recibirá una especie de "seguridad" contra el desbordamiento del fregadero, en caso de que el sifón se obstruya, no necesitará un orificio de drenaje adicional. Dado el bajo costo de esta mejora del diseño clásico, el dispositivo de drenaje adicional parece justificado.

Conclusiones

El dispositivo de drenaje adicional en los lavabos es una cosa extremadamente útil, gracias a esta mejora en el sifón habitual que se cancela la inundación en la cocina. También es importante que esto se pueda lograr sin mucha complicación en el diseño, ya que todo el trabajo de instalación se puede realizar de forma independiente, sin la ayuda de un plomero profesional.

El video en este artículo muestra un ejemplo de cómo instalar un sello de agua con rebosadero.
