Desagüe de inodoro: diseño, reparación, reemplazo

El mecanismo de drenaje de la taza del inodoro es un diseño de varios componentes que se encuentra dentro del tanque. El funcionamiento de este nodo determina directamente qué tan cómodo utilizaremos el dispositivo y qué tan bien se llevará a cabo la descarga.

Los mecanismos modernos generalmente se hacen con un margen de seguridad adecuado, pero a veces todavía necesitan reparación y reemplazo. Y para que podamos realizar esta tarea con nuestras propias manos en el nivel adecuado de calidad, vale la pena entender primero los principios generales del funcionamiento del sistema.

Diseño de drenaje

Principio de funcionamiento

El tanque de drenaje en un inodoro moderno es un recipiente dentro del cual hay un mecanismo sencillo.

Este nodo es responsable del flujo medido de agua y funciona en modo automático:

• El agua de la tubería a través de la manguera ingresa al tanque a través de la válvula de llenado.
• Poco a poco llenando el tanque, el fluido actúa sobre los dispositivos de control (hablaremos sobre su diseño a continuación), lo que, al alcanzar un cierto nivel, conduce al bloqueo de la válvula de llenado.
• Cuando presiona el botón en la tapa del tanque, la segunda válvula se abre: el drenaje. El agua sale del tanque y la válvula de llenado se abre de nuevo.

Tal acción alternativa de las válvulas es muy conveniente: no necesitamos asegurarnos de que el tanque esté constantemente lleno, o que el líquido no se desborde. Naturalmente, para garantizar un funcionamiento sin problemas, todas las partes del sistema deben funcionar correctamente.

Elementos principales

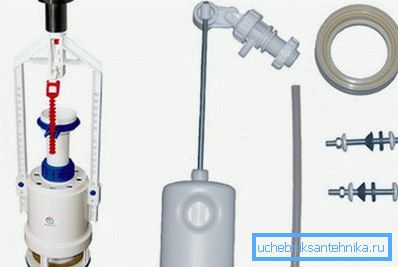

El mecanismo para una cisterna de inodoro puede tener una configuración muy diferente, pero en casi todos los casos incluye tres elementos:

• Válvula para llenar el tanque.
• Flotador para ajustar el nivel de agua.
• Sistema de rebose (válvula de drenaje).

Presta atencion Las instrucciones para el mecanismo de descarga de una taza de inodoro generalmente contienen un dibujo de las válvulas con una indicación del tamaño y la configuración de estos elementos y piezas auxiliares. Este documento nos proporcionará una asistencia inestimable para llevar a cabo las reparaciones.

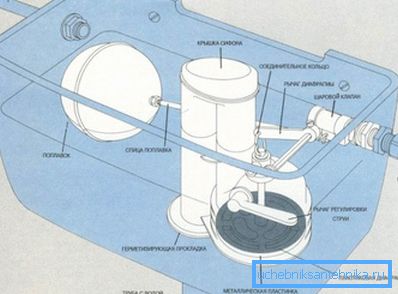

Estas partes interactúan de la siguiente manera:

• La válvula de llenado es una boquilla, incorporada en la parte inferior o en la pared lateral del tanque de drenaje.. En el exterior, se corta una rosca en la tubería de derivación, a la que se sujeta una tubería con agua fría con una tuerca de fijación u otro accesorio.

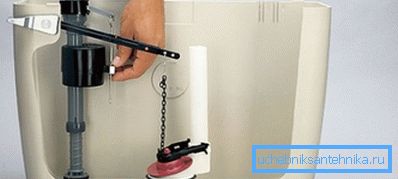

• En el lado interno de la válvula se encuentra el mecanismo de bloqueo conectado al brazo oscilante.. El flotador está unido al otro extremo del balancín: un tanque de plástico que se eleva a medida que aumenta el nivel del agua.
• Cuando el flotador baja, la válvula de entrada se abre. Cuando se levanta el flotador, el yugo se desplaza gradualmente y, al alcanzar un cierto nivel, bloquea el mecanismo de bloqueo que interrumpe el flujo de agua.
• Por separado, hay un mecanismo de drenaje, que al presionar un botón se abre un agujero en la parte inferior del tanque.. El agua, que ingresa a la taza del inodoro a alta velocidad, descarga su contenido a la alcantarilla.

Presta atencion Los modelos modernos están equipados con un sistema de doble drenaje: al presionar un botón, liberamos toda el agua, al presionar el otro, solo una parte.

• La válvula de drenaje suele estar equipada con un llamado desbordamiento.. Este nodo nos protege contra el desbordamiento del tanque: si el mecanismo de bloqueo por una razón u otra no funciona, el agua no se derrama, sino que simplemente ingresa a la alcantarilla a través de la solapa inferior ligeramente abierta.

A pesar de la aparente complejidad, la reparación del mecanismo de drenaje del inodoro puede ser realizada por un principiante. Para hacer esto, es necesario comprender las características de la estructura instalada en su sitio y comprar la pieza adecuada para su reemplazo. Bueno, para que no se pierda en situaciones típicas, a continuación presentamos algunas recomendaciones útiles.

Reparación y mantenimiento

Solución de problemas

En esta sección explicaremos cómo reparar el mecanismo de descarga en el inodoro. Como regla general, la reparación no causa ninguna dificultad particular, sin embargo, en algunos casos es necesario realizar un reemplazo completo de los accesorios de drenaje.

Si el problema es local, debe actuar de acuerdo con un esquema simple:

Mecanismo de reemplazo

Si el mecanismo de desagüe se rompe en el inodoro (es decir, los métodos descritos ya no ayudan), entonces siempre se puede reemplazar.

Lo hacemos así:

• Adquirimos accesorios de drenaje del mismo modelo, según lo establecido en usted. Aquí, una coincidencia exacta es muy importante, ya que incluso las diferencias más pequeñas en las dimensiones pueden llevar a la inoperabilidad del mecanismo.
• Antes de reemplazar el mecanismo de drenaje en el inodoro, cierre el agua y vacíe el tanque.
• Retire la tapa del tanque, después de desatornillar el botón de drenaje.
• Luego desconecte todas las mangueras y desmonte el interior de la válvula.
• En la parte inferior, desatornille los pernos que aseguran el tanque a la base.

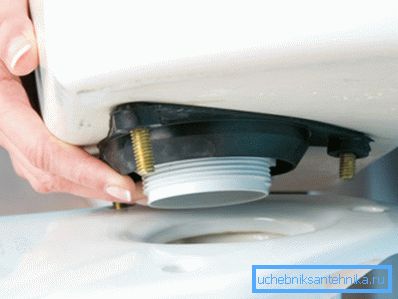

• Retire el tanque y luego retire la parte inferior del mecanismo de drenaje.

Presta atencion Puede aprovechar la oportunidad para limpiar las superficies internas de la taza del inodoro, que es muy difícil de acceder cuando se ensambla.

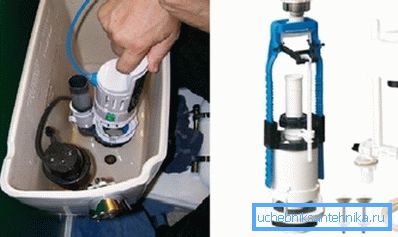

• A continuación, en el agujero vacío instalar nuevas piezas.
• Devolvemos el tanque en su lugar, fijándolo con la ayuda de los mismos tornillos. Si el sujetador durante la operación se ha oxidado, debe reemplazarse.

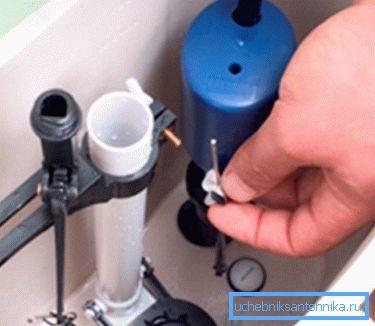

• Continuamos con el montaje del mecanismo y, una vez finalizado, conectamos las grúas de suministro.

A continuación, sirva agua, asegurándose de que no haya fugas. La primera descarga se lleva a cabo con la cubierta retirada para verificar el funcionamiento del sistema.

Si todo está en orden, devolvemos la tapa a su lugar y la fijamos con el botón.

Conclusión

Reemplazo completo del mecanismo de drenaje en la cisterna del inodoro es relativamente infrecuente: en la mayoría de los casos, el rendimiento se puede restaurar corrigiendo una o más piezas. Pero incluso si el sistema está completamente fuera de servicio, un plomero inexperto también puede arreglarlo.

El video de este artículo contiene recomendaciones más detalladas sobre este tema, por lo que definitivamente vale la pena explorar los novatos.
