¿cuál es la pendiente de la tubería de alcantarillado debe

Al reparar un apartamento, construir su propia casa, se reemplazan o colocan los nuevos sistemas de ingeniería, incluidos los sistemas de alcantarillado. Una tarea simple, a primera vista, con un enfoque incorrecto puede interferir con el funcionamiento del sistema de eliminación de aguas residuales. Muchos reparadores y propietarios no saben cuál es la pendiente de la tubería de alcantarillado en el apartamento y la casa privada, y la montan en base a su propia intuición. En este artículo hablaremos sobre el ángulo de inclinación de la tubería de alcantarillado según SNIP.

Evitar errores

Es muy importante establecer la pendiente correcta de las tuberías de alcantarillado para que todos los drenajes y desechos por gravedad alcancen el lugar de su eliminación. Un aumento insuficiente en el nivel de entrada en el sistema en comparación con la salida puede provocar un retraso en los componentes sólidos y pesados ​​de la tubería.

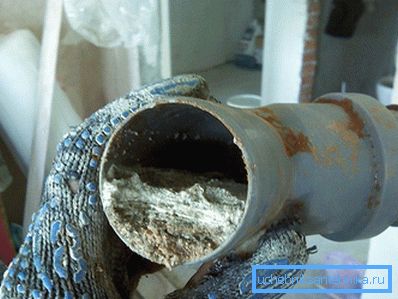

Los depósitos de grasa en las paredes contribuirán a la obstrucción. Si las tuberías están fuertemente inclinadas, la fracción líquida saldrá demasiado rápido, dejando partículas pesadas en el fondo de las tuberías. Como resultado de la acumulación gradual, se producirá un bloqueo. Además, el flujo rápido de fluido creará una sobrepresión, lo que conducirá a la aparición de una onda de aire con la liberación de un olor desagradable. Se recomienda que las secciones de la red de alcantarillado sean sencillas, esto es importante porque En lugares donde se ubican las esquinas, a menudo ocurre congestión.

Los parámetros y requisitos para la red de drenaje dentro y fuera de las instalaciones difieren. Se rigen por las regulaciones pertinentes - regulaciones de construcción.

Formas sencillas de calcular el ángulo.

En las subsecciones subsiguientes de este artículo, se dan todas las fórmulas y valores necesarios para cálculos rigurosos. Serán necesarios en los casos en los que se planifique la construcción de un sitio industrial, o uno en el que los servicios pertinentes se encarguen de una inspección. En casa, basta recordar algunas reglas simples. Para una tubería de alcantarillado con un diámetro de 110 mm, debe haber una pendiente de 2 cm por metro, y para una tubería de 50 mm debe ser de 3 cm por 1 m. ¿Qué dicen estas cifras? Esto significa que si dibuja una línea a lo largo del eje central de la tubería y mide la distancia desde la superficie, entonces al principio será 2 o 3 cm más grande que al final.

Para tener en cuenta estos matices, existen varias soluciones:

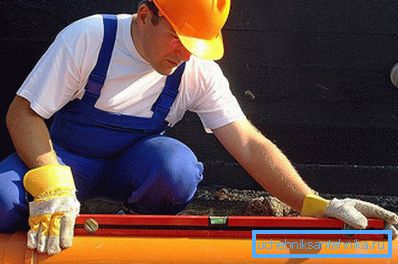

• Una línea recta con una longitud de 1 m se dibuja en la pared u otra superficie vertical con la ayuda de un nivel de construcción. Desde uno de los bordes del segmento, se deposita hacia arriba de 2 o 3 cm. Ahora este punto está conectado al otro extremo de la línea dibujada. Nueva línea y corresponderá a la pendiente requerida. Se le asigna un nivel y se hace una marca en el lugar al que se ha desviado la burbuja. En la etiqueta marcada será posible proporcionar el ángulo requerido.

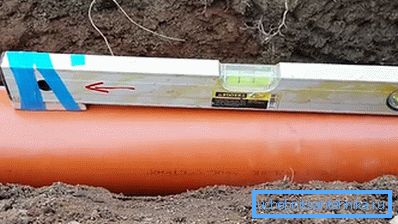

• Puedes hacerlo de la otra manera. Para hacer esto, necesitas un nivel de metro. Tomamos una pequeña pieza de tabla y la sujetamos desde abajo hasta el final de la herramienta con cinta o cinta adhesiva. Esto debe hacerse para que la barra tenga un grosor de 2 o 3 cm, todo depende de la tubería que se coloque. Siguiente nivel se aplica a la tubería. La parte sin revestimiento debe estar al ras con el lado de la tubería, que debe estar más arriba en el plano. Ahora el tubo se eleva hasta que la burbuja se detiene exactamente en el medio.
• Si la longitud de la sección de tubería lo permite, puede usar el medidor de nivel de agua. Dos matraces suelen estar marcados con una escala. Inicialmente, el tubo se ajusta de manera que los valores de las etiquetas sean los mismos, cuando el nivel se calme, un extremo del tubo se levanta de manera que el agua alcance 2 o 3 cm. Si el nivel es de 50 cm, el grosor de la barra se reduce a la mitad.
• En presencia de un nivel láser, puede proyectar una línea y rechazarla al valor deseado. Centrándote en él puedes proporcionar el sesgo necesario.
• En el caso de que la tubería se incruste en el canal, se dibuja una línea, como en el caso de la marca de nivel. Se dibuja a la longitud requerida y se hace un receso.

Por lo general, es suficiente establecer el primer segmento con una longitud de un metro, todo el resto se monta al ras con el primero. Si selecciona un ángulo para un tubo de 2 m, entonces el valor de la pendiente debe duplicarse.

Reglamento de aguas residuales domésticas.

Al diseñar un sistema de alcantarillado dentro de una vivienda (casa), es necesario cumplir con los requisitos establecidos en el párrafo 8.3.2 del Código de Reglas SP 30.13330.2012 “Suministro interno de agua y alcantarillado de los edificios. Versión actualizada de SNiP 2.04.01-85 * ”.

El cálculo de tuberías de alcantarillado sin presión se realiza a partir de las condiciones de la velocidad de flujo mínima de 0.7 m / sy el llenado de la tubería con 0.3. El cálculo debe satisfacer la condición:

donde:

• K = 0.5 - para tuberías que usan tuberías hechas de materiales poliméricos;
• K = 0.6 - para tuberías de otros materiales;
• V velocidad del fluido m / s;
• d es el diámetro de la tubería mm;
• h- llenado de tubería (altura del nivel de líquido en la tubería), mm;

Cabe señalar que desde 2013, esta regulación ha cambiado las condiciones para aceptar la pendiente del gasoducto, que se establecieron en SNiP 2.04.01.85 *. Para averiguar cuál debería ser la pendiente de la tubería de alcantarillado en un apartamento, ya que es imposible realizar un cálculo de velocidad debido a un flujo de aguas residuales insuficiente, calcule la pendiente mínima de la tubería según el diámetro de la relación 1 / D.

donde: D es el diámetro exterior de la tubería en mm.

Reglas de calculo

Para áreas en las cuales no es posible determinar la velocidad de movimiento del efluente, se debe cumplir la condición de flujo libre de efluente líquido a través de tuberías. La pendiente del sistema de alcantarillado interno se calcula en función del diámetro de la tubería 1 / D.

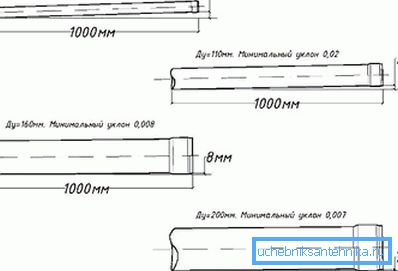

Las tuberías con un diámetro de 40-50 mm deben colocarse con una pendiente mínima de 0.02, y con un diámetro de 85 y 110 mm, con una pendiente de 0.01.

De acuerdo con el SNiP 2.04.01.85 válido anteriormente, los valores de pendiente se establecieron para tuberías con un diámetro de 40–50 mm - 0,03, y para diámetros 85 y 110 - 0,02.

La pendiente mínima de las tuberías de alcantarillado en la empresa conjunta calculada para los sistemas internos de alcantarillado es más pequeña que la pendiente establecida de las tuberías para SNiP.

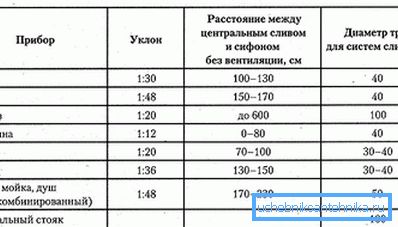

De acuerdo con la nueva empresa conjunta, no hay restricciones en la pendiente máxima de las tuberías, aunque tal requisito se especificó en el SNiP. La pendiente no debe exceder el valor de 0.15 (con la excepción de las ramas de instrumentos de hasta 1,5 m de largo).

Las unidades de inclinación de las tuberías de aguas residuales se especifican en mm. Una pendiente de 0.02 significa que la tubería se reduce en 20 mm en una sección de 1000 mm de longitud. Conociendo esta relación, es posible calcular el desplazamiento vertical mínimo para una tubería de cualquier longitud.

Los expertos no miden el ángulo de inclinación de la tubería de alcantarillado en grados, aunque esta medida es más familiar y comprensible para muchos. Medir el desplazamiento del tubo en el plano vertical proporciona un resultado más preciso que determinar el ángulo en grados. El error mínimo dará lugar a un desequilibrio de todo el sistema de alcantarillado, habrá congestión, se producirán atascos y se requerirá una limpieza constante de las tuberías.

Normas para aguas residuales externas.

La pendiente de la tubería para aguas residuales externas es diferente de la pendiente mínima del sistema de drenaje interno. Requisitos para alcantarillado externo establecidos por el Código de Normas SP 32.13330.2012 “Alcantarillado. Redes e instalaciones externas. Edición actualizada de SNiP 2.04.03-85 "

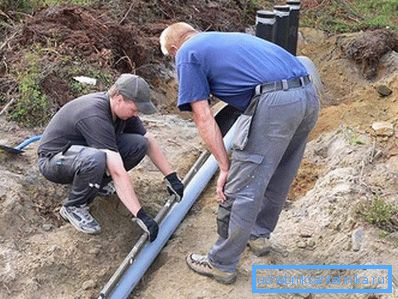

Para un funcionamiento eficaz del sistema de alcantarillado, la velocidad de movimiento de las aguas residuales también se determina en función del grado de llenado de las tuberías. La pendiente mínima de la red de alcantarillado se ha determinado a partir de las condiciones del caudal mínimo de aguas residuales. La tasa de pendiente depende del diámetro del tubo. El paso mínimo de las tuberías para todos los sistemas de alcantarillado se debe tomar para las tuberías:

• con un diámetro de 150 mm - 0,8 cm por metro;
• Diámetro 200 mm - 0,7 cm por metro.

Las condiciones para aguas residuales en tierra pueden variar, por lo que para secciones individuales de la red se permite aceptar pendientes para tuberías con diámetros: 200 mm - 0,5 cm por metro; 150 mm - 0,7 cm por metro.

Con toda la información, puede realizar una instalación de alta calidad. En el futuro, esto facilitará enormemente el mantenimiento de todo el sistema.
