¿cuál es el esquema de la cisterna del inodoro: eliminar el

12-09-2018
Aguas residuales

Si en su casa o en el trabajo, la cisterna del inodoro se ha roto, puede repararse en casi el 90% de los casos, y más a menudo no tiene que ser un mecánico o un trabajador de descarga en la nube. Pero para hacer cualquier reparación en cualquier dispositivo, necesita al menos entender cómo funciona y en qué consiste.

Queremos llamar su atención sobre los principales tipos de tanques y hablar brevemente sobre su trabajo, así como demostrar el video en este artículo.

Montaje de la cisterna del inodoro - conexión.

Tanques para enjuagar

Como funciona

Nota Entre los muchos modelos, el principio de funcionamiento de la cisterna del inodoro siempre es el mismo: el agua se introduce en el tanque hasta un cierto nivel y se descarga mediante un mecanismo que se acciona mediante una palanca o una barra.

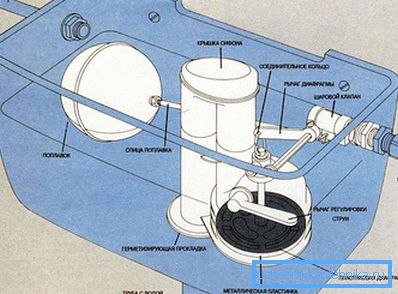

El principio del desagüe.
  • A pesar de que las cisternas pueden funcionar por medio de mecanismos que tienen una apariencia muy diferente, sin embargo tienen el mismo propósito: limpiar las aguas residuales de la taza del inodoro. Además, cualquiera de estas unidades está montada solo encima de la taza del inodoro, es decir, en su estante con forma de plato, en una pared o en un nicho (puede estar en un lado).
  • Ahora veamos cómo funciona la cisterna del inodoro con cualquier diseño y funcionalidad de las válvulas. En primer lugar, el agua se suministra al tanque desde la tubería (desde el lado o desde el fondo), cuyo flujo se regula (cerrado-abierto) por una válvula de cierre o una válvula de bola.
  • El nivel del agua en el tanque es controlado por un flotador, que de una u otra manera está conectado por una palanca con una válvula de cierre: cuando el nivel del agua aumenta, el flotador sube junto con él, arrastrando la válvula. Por lo tanto, la distancia entre el orificio pasante y el tapón se reduce hasta que el orificio está completamente bloqueado.
  • Además, la instrucción proporciona una palanca lateral, o una barra con un botón / llave o una bola para forzar la apertura en la parte inferior de la cisterna: el agua se descarga en el inodoro. La válvula en la parte inferior (descarga) del tanque también puede ser diferente, pero su función es siempre la misma, y ​​en la posición cerrada está sujeta por fuerzas de gravedad.

Tanques de estilo antiguo

Tanque de hierro fundido para drenaje.

Para empezar, veamos cómo distinguir los diseños del modelo antiguo de los nuevos, y ni siquiera necesita ningún conocimiento especial, ya que hay signos visuales y técnicos muy claros.

  1. En primer lugar, en los modelos más antiguos, el tanque está hecho de hierro fundido o loza (la altura de la gracia y la pretensión).
  2. En segundo lugar, Dichos contenedores se drenan con una palanca lateral o con una varilla central, pero no presionando un botón, sino levantando este vástago con la ayuda de una bola.

Como usted entiende, durante los tiempos de las instalaciones utilitarias de la URSS, a las que también se hizo referencia al baño, a nadie se le ocurrió equiparlas con el uso del diseño moderno. Como resultado, la población recibió de la industria plomería sin lujos, era solo un tanque de agua y nada más.

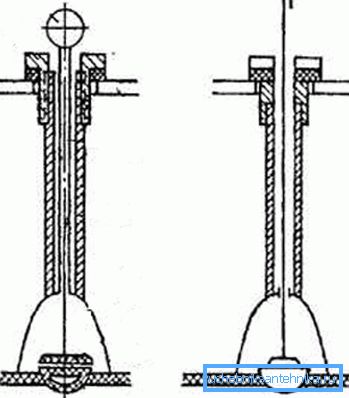

Mecanismo de drenaje de estilo antiguo

Las unidades más antiguas tienen un diseño bastante simple, y el agua se descarga a través de un sifón de descarga de gran diámetro, donde hay una válvula de plástico o de goma y, a primera vista, incluso puede confundirse con un émbolo. El vástago de esta válvula se lleva al asa lateral, que sirve de palanca, es decir, este asa tiene un soporte central vertical.

Mecanismo regulador: 1) junta; 2) el caso; 3) tapón de goma para el sellado; 4) una gorra; 5) un flotador hueco; 6) palanca de metal; 7) eje; 8) manguera de goma; 9) arandela de metal; 10) tuerca

La válvula de cierre en el suministro de agua al tanque aquí funciona de acuerdo con el principio general: cuando el nivel del agua aumenta, el flotador sube junto con ella, arrastrando la válvula, y este último, al alinearse verticalmente desde una posición inclinada, cierra el orificio de suministro de agua.

Cuando el agua se descarga del depósito, el flotador desciende, abre la válvula y se repite todo el proceso de reposición.

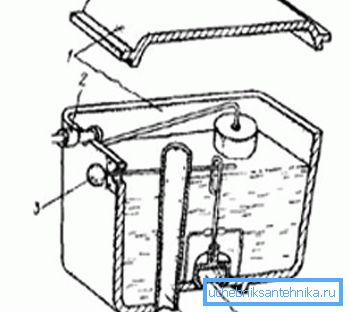

Dispositivo: 1) cubierta y estuche; 2) válvula de cierre del flotador; 3) una palanca para drenar; 4) desbordamiento; 5) válvula de drenaje de pera

A pesar del hecho de que tales tanques de drenaje son bastante voluminosos, sin embargo, son muy confiables y fáciles de reparar, ya que allí puede reemplazar cualquier parte o incluso hacerla usted mismo. No hay módulos allí, y faltan detalles muy pequeños y, como resultado, puedes ver tanques de estilo antiguo en algunos apartamentos, que ya tienen entre 40 y 50 años.

Modelos modernos

Tanque de un solo boton

En las cisternas modernas con uno (ver foto arriba) o dos botones (llaves), el proceso de ingesta y caída de agua ocurre exactamente como en los modelos anteriores, solo que su apariencia es mucho más atractiva, y encajan perfectamente en los baños decorados con azulejos de cerámica.

Además, incluso se ven como una parte de un todo en un inodoro o baño, y su precio es, por supuesto, mucho más alto.

Mecanismo de drenaje con un botón.

Pero los cambios no se produjeron solo en el diseño: las válvulas de cierre se hicieron completamente nuevas y, en caso de que se rompa un nodo, solo tiene que reemplazar todo el módulo, es decir, no se pueden reemplazar las piezas individuales, como el flotador, la válvula de retención o la barra / palanca.

El bloque está provisto de una rosca, es decir, cuando se sujeta en posición vertical, resulta que, como si fuera un estiramiento, los dispositivos se atornillan en la tapa y en la parte inferior. El módulo de la válvula de cierre en el suministro de agua tiene un ensamblaje separado, pero no se vende por separado; todas las válvulas para la cisterna del inodoro se venden en el kit y son económicas porque el plástico es más barato.

Accesorios de drenaje con dos válvulas

De hecho, el mismo principio de funcionamiento y el módulo con una válvula doble, solo en este caso hay dos modos de descarga de agua: uno está lleno y la otra mitad, por lo que si el volumen promedio de un drenaje grande es de 7-8 litros, entonces un drenaje pequeño tiene 3 , 5-4 litros, pero estos indicadores están regulados.

Entonces, si el agua no fluye hacia la cisterna del inodoro, entonces el problema es más probable en el ajuste o falla de la válvula de cierre. Pero en la mayoría de los casos es mucho más fácil reemplazar simplemente el módulo de la válvula de cierre para la taza del inodoro.

Nota Para cafés, bares y restaurantes, por regla general, instalan tanques con doble drenaje, que no tienen ajuste. Para uso privado, tales modelos no son muy convenientes y precisamente debido a la falta de ajuste.

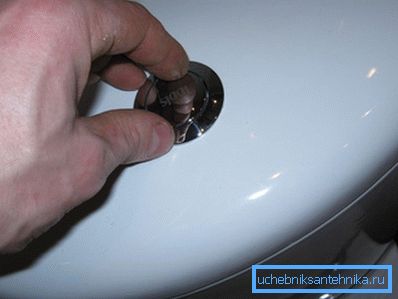

Apagar el botón

Pero para reemplazar un módulo de este tipo para la mayoría de los usuarios, surge la pregunta: ¿cómo desmontar la cisterna del inodoro si no hay pernos, tuercas y tornillos? Todo esto se hace de manera muy simple: solo tiene que desatornillar los botones junto con la tuerca (esto es un bloque pequeño de módulos) en sentido contrario a las agujas del reloj y la cubierta se retira.

Ajuste de flotador

Si está interesado en cómo ajustar la cisterna del inodoro, entonces necesita cambiar la posición del flotador, es decir, moverlo sobre el vástago dentado hacia arriba o hacia abajo. Cuanto más bajo sea, más bajo será el nivel de agua en el tanque.

Conclusión

Si la cisterna del inodoro filtra agua en el inodoro mismo, entonces es muy probable que el problema se produzca en el desbordamiento y que se deba bajar el flotador. Pero si el agua fluye por el estante del disco o sale por debajo de los pernos de montaje, entonces debe quitar el tanque y colocar todos los sujetadores (juntas) en el sellador de silicona.
