¿cuál debería ser el desagüe correcto para la ducha?

21-05-2018
Aguas residuales

Instalar una cabina de ducha separada en la casa no es un lujo, sino un paso bien fundado, porque a veces, en lugar de un baño, es más conveniente refrescarse rápidamente en la ducha. Al instalar una cabina de ducha, se debe prestar atención por separado a la organización del desagüe, ya que muchos privan de atención a esta etapa, lo que puede ocasionar problemas con el desagüe o con un olor desagradable de las alcantarillas. Por ejemplo, un desagüe seleccionado incorrectamente para una cabina de ducha de desagüe bajo requerirá un reemplazo lo suficientemente pronto.

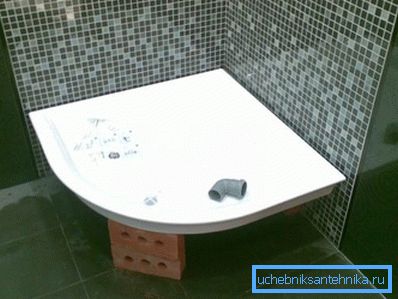

Palet de esquina

Sobre la organización del desagüe de la cabina de ducha.

Para comenzar, considere formas de drenar el agua de la cabina de ducha.

Dependiendo del diseño utilizado, pueden diferir significativamente:

  • Es muy sencillo disponer un desagüe de una cabina de ducha con un palet de cualquier altura. El palet se eleva a cierta distancia sobre el piso, se coloca un sifón (un dispositivo que evita que olores desagradables ingresen a la habitación) y tuberías de alcantarillado en este espacio;

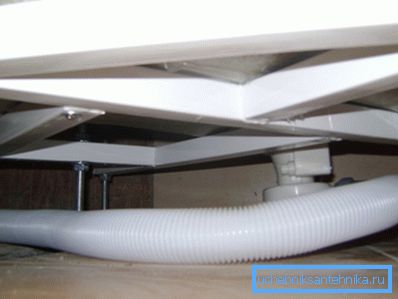

Las tuberías están escondidas en el espacio debajo de la sartén.

Presta atencion En el caso de la instalación de palés ultra bajos, debe prestar atención al rendimiento del sifón, y puede haber más problemas con la obstrucción que en el caso de los palets convencionales.

  • Si no se usa la plataforma, los drenajes de la ducha y los canales se usan para el drenaje, en este caso el alcance del trabajo es algo diferente.

La escalera debajo de la baldosa es un dispositivo simple con cierre de agua, cuya parte principal está oculta directamente en la regla. Debido a esto, el piso de la ducha no se eleva sobre el piso del baño, es especialmente conveniente si hay personas en la familia que tienen dificultades para pasar por encima del borde alto del plato de ducha.

La principal diferencia entre la escalera y el canal está en la forma. El canal es estrecho y alargado, y la escalera tiene una rejilla de drenaje cuadrada o redonda. Si comparamos la mano de obra del dispositivo de drenaje en la ducha con nuestras manos y sin el palet, entonces, por supuesto, es mucho más fácil conectar una ducha con un palet al sistema de alcantarillado; basta con instalar el palet en el soporte y cerrar la ranura con recubrimientos decorativos.

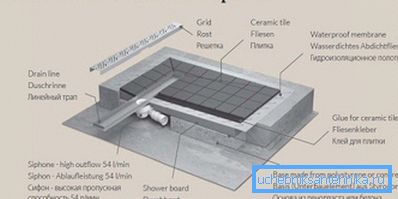

Drenaje utilizando la escalera.

Elegir el desagüe adecuado

El desagüe para el plato de ducha debe seleccionarse tanto por el consumo de agua como por la facilidad de uso. En promedio, alrededor de 50 l / min puede considerarse como un rendimiento normal para una ducha;

También es útil para entender el diseño del drenaje, en particular, se debe prestar atención a qué tipo de válvula se utiliza.

Dichos dispositivos se fabrican, sin excepción, con un obturador, pero la forma de evitar la entrada de olores de la alcantarilla a la ducha puede variar mucho según el modelo:

  • bloqueo de agua: la opción más simple, en este caso, un bloqueo de agua en el sifón se convierte en una barrera en la trayectoria del aire desde el sistema de alcantarillado hacia la habitación, una curva en forma de S está unida a su formación. Se puede distinguir un bloqueo de botella, pero se usa más a menudo en las cocinas, donde es importante poder quitar la cubierta inferior en cualquier momento y limpiarla;

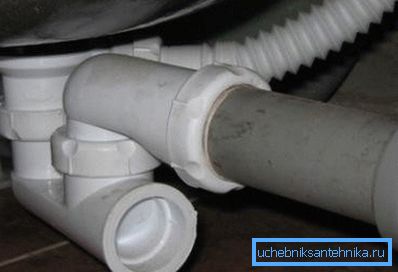

En la foto - sello de agua
  • un obturador seco, un dispositivo de drenaje de la cabina de ducha que utiliza un diseño de este tipo tienen sentido cuando la ducha se usa con poca frecuencia y existe el riesgo de que el tapón de agua simplemente se seque;

Presta atencion Si se usa el sistema de “piso caliente”, no se puede recomendar la instalación del sello de agua. El hecho es que el puente de agua se evaporará constantemente.

  • Recientemente, los dispositivos con un tapón en un orificio de drenaje, que puede bloquear herméticamente una tubería, están ganando popularidad, a menudo tales construcciones se llaman "clic-clac".

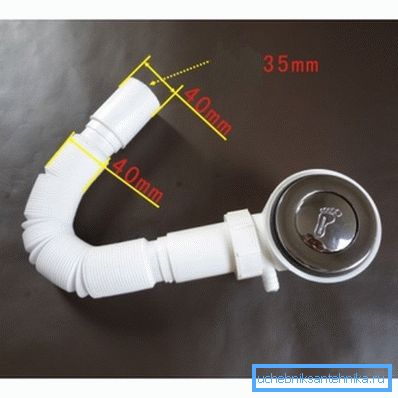

Para drenar abierto simplemente presione un botón

El precio de una ciruela con un tapón es pequeño y ronda los 1000 rublos (aunque puede encontrar una opción más fácil). Para cerrar el drenaje, simplemente presione el botón con el pie una vez, para abrir el drenaje deberá presionarlo nuevamente. En tales dispositivos, el tapón se utiliza como un obstáculo para el olor del sistema de alcantarillado a la habitación.

Además, antes de instalar el drenaje, debe pensar en la necesidad de dispositivos de desbordamiento. Esto simplemente puede ser necesario si planea instalar una ducha con una bandeja alta. El agua puede ser arrastrada al sumidero y el desbordamiento se usará como un seguro contra el desbordamiento y las salpicaduras de agua en el piso.

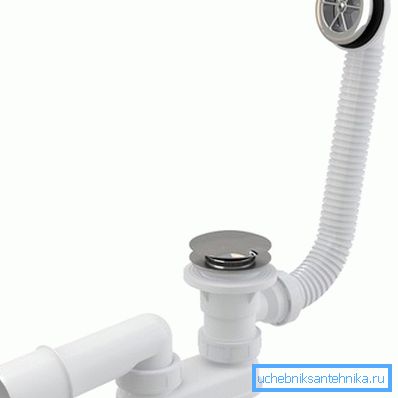

Sifón con rebosadero.

El desbordamiento no complica mucho el diseño del drenaje. Externamente, parece un agujero adicional más cercano al lado superior de la plataforma, a través de él, el exceso de agua se dirigirá a la alcantarilla. Esto es útil si la persona dejó el palet para recogerlo y lo olvidó.

Instalación y mantenimiento del desagüe.

En principio, la instalación de la plataforma y su conexión al sistema de alcantarillado no es particularmente compleja. Es necesario resolver 2 tareas: para asegurar la posición horizontal de la plataforma en sí y la observancia de distancias y pendientes mínimas al conectarla al sistema de alcantarillado.

Guía de instalación

La instalación de un desagüe de la cabina de ducha comienza con el ajuste y el marcado en el piso de la posición de diseño.

En el futuro, se recomienda seguir este procedimiento:

  • El sifón estará conectado a la alcantarilla a través de las corrugaciones de la alcantarilla. (aunque es posible usar tuberías de plástico ordinarias), por lo tanto, al conocer la ubicación aproximada del orificio de drenaje, puede estimar qué longitud de corrugación será necesaria;
  • para facilitar el montaje, se monta un marco de perfil metálico en la parte inferior de la plataforma;

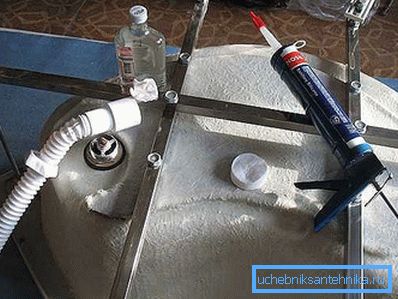

El palet descansará sobre el bastidor.

Presta atencion La altura de la cabina de ducha debe ser tal que, después de instalar el sifón, la distancia desde él hasta el piso sea de al menos 5-7 cm. Esto es necesario para crear la pendiente requerida y el flujo de agua sin obstrucciones al sistema de alcantarillado.

  • Es necesario conectar el corrugado y el sifón a la alcantarilla.. Para conectar el sifón y las corrugaciones, se utiliza una tuerca de plástico, además, la junta se puede lubricar con un sellador para una mayor confiabilidad;
  • luego la paleta se gira de lado, se inserta una malla metálica en el orificio de drenaje (retrasa los residuos grandes), un anillo;

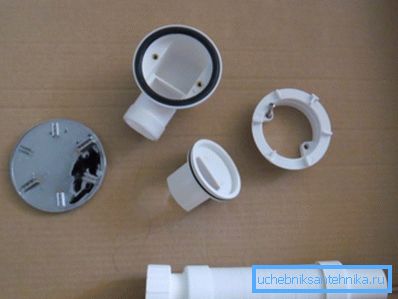

Todo lo que necesitas para conectarte
  • Un sifón está conectado desde el interior. - primero, se aplica un sellador a la parte que entrará en contacto con la paleta, luego se le aplica un anillo de goma y solo después se conecta a la parte instalada en la parte frontal de la plataforma.

Presta atencion Si se utiliza el desbordamiento para la ducha, la principal diferencia es que hay 2 tuberías conectadas al sifón, una desde el orificio de drenaje y la otra desde el desbordamiento.

Después de eso, la paleta gira y se establece en su lugar. Las patas, por regla general, están hechas con ajuste de altura, para que pueda alcanzar fácilmente la posición horizontal del plato de ducha. El sesgo se verifica por el nivel de construcción habitual.

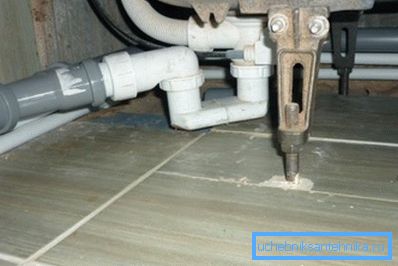

Conectado correctamente

Las instrucciones de instalación permiten un refuerzo adicional de la estructura. Si el marco de fábrica no es lo suficientemente rígido y el fondo aún se dobla fuertemente, entonces en la base puede colocar un ladrillo simple o hacer una elevación de mortero de cemento y arena para que la plataforma se apoye en él.

Cuidado de drenaje

No importa cuán cuidadosamente se llevó a cabo la instalación, a menudo es necesario realizar reparaciones en el desagüe de la cabina de ducha. La razón de esto es simple: la obstrucción y la imposibilidad de drenar el agua, de ahí el estancamiento del agua en la sartén y el olor desagradable en la cabina.

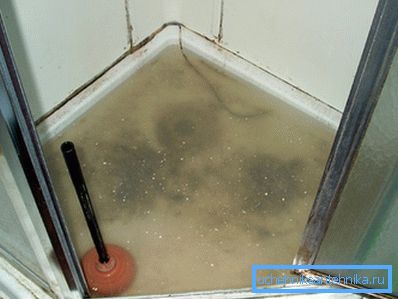

Todo el mundo puede enfrentar tal imagen.

Los principales problemas que enfrentan las personas son el olor desagradable y los problemas con la escorrentía, todo esto es una consecuencia del mismo problema. En cuanto a la reparación, o más bien a la limpieza de tuberías, se puede hacer de varias maneras, y la cuestión de cómo limpiar el desagüe en la cabina de ducha, depende mucho del método de conexión del sumidero al desagüe.

Si no se usó la corrugación, sino tuberías de plástico comunes, es posible distinguir tales opciones de limpieza como:

  • mecánico: el émbolo ordinario o el cable sanitario pueden hacer frente al bloqueo de casi cualquier complejidad;

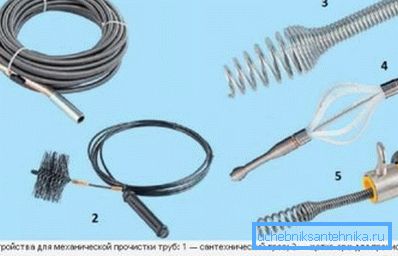

Un conjunto de herramientas para despejar un bloqueo.
  • Varios productos de limpieza también pueden hacer frente a los bloqueos. Si quieres saber cómo limpiar el desagüe de la ducha con ellos, ten cuidado con las sustancias demasiado agresivas que pueden corroer el plástico. La preferencia es mejor gelificar productos, en lugar de polvos;
  • Puede probar y remedios caseros, por ejemplo, una mezcla de soda, vinagre y sal hace un buen trabajo con los atascos débiles, solo debe dejarlo en la tubería durante un par de horas.
Ingredientes para limpiadores populares.

Para eliminar el olor en la ducha, el desagüe debe funcionar perfectamente. Pero en el caso de conectar el drenaje a través de la corrugación, puede ser difícil lidiar con el bloqueo, el cable simplemente rompe la tubería, el émbolo también es inseguro y los geles agresivos pueden simplemente quemarse a través de la pared de las ondulaciones. A veces se trata del hecho de que es más fácil simplemente desconectar el sifón y limpiarlo por separado.

Al final

Instalar una ducha en la casa es una tarea fácil. Se debe prestar especial atención a la conexión del palé al sistema de alcantarillado, las comunicaciones se ocultarán, por lo que es mejor hacer todo lo correcto en lugar de corregir los problemas menores. El material propuesto le permitirá conectar correctamente la bandeja a la alcantarilla.

El video en este artículo muestra la colección de una cabina de ducha con su conexión a la alcantarilla.
