¿cómo las aguas residuales internas lo hacen usted mismo en

Cada propietario está tratando de organizar su hogar lo más cómodo posible. Pero para hablar de la comodidad total de la vivienda, si no hay un sistema de alcantarillado, no es necesario. Por lo tanto, el dispositivo de este sistema es un punto extremadamente importante que necesita atención especial.

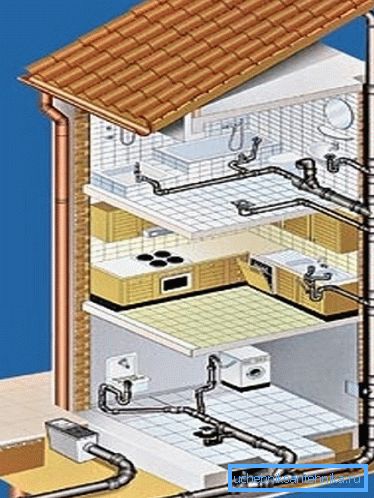

El esquema del sistema de alcantarillado interno de la vivienda.

En este artículo analizaremos más de cerca cómo se realiza un sistema de alcantarillado interno en una casa privada.

Información general

En primer lugar, debe decirse que todo el trabajo sobre la organización de las aguas residuales en la casa se reduce a los siguientes trabajos:

  • Equipo de alcantarillado - Incluye todo lo que se encuentra fuera de la casa. Este oleoducto y tanque séptico o pozo negro. En el caso de un sistema de alcantarillado centralizado, el trabajo se simplifica enormemente.
  • Construcción de aguas residuales domésticas. - Estas obras incluyen la instalación de la canalización vertical, la tubería de embudo y el cableado de los baños. En primer lugar, debe tratar la disposición del sistema interno.

Por supuesto, para la construcción del sistema, puede buscar ayuda de especialistas, sin embargo, si realiza este trabajo usted mismo, puede ahorrar mucho dinero. No hay nada súper complicado en esto; lo único es que es necesario cumplir estrictamente con ciertas reglas y requisitos que se aplican a dicho trabajo de instalación.

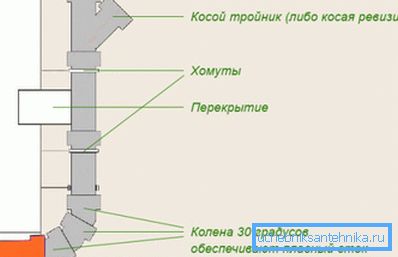

Elementos verticales de aguas residuales domésticas.

El esquema del sistema de alcantarillado debe corresponder a la distribución de la casa. Es cierto que, incluso cuando se planifica, es conveniente organizar de forma compacta las instalaciones a las que se suministrará agua y se descargarán las aguas residuales.

Tales premisas incluyen:

  • Cocinas;
  • Baños;
  • Baños;
  • Lavanderías, etc.

La disposición compacta de estas habitaciones simplificará la instalación del sistema. La mejor opción de diseño es cuando todos los accesorios de plomería se pueden unir a un colector, a través del cual se llevará a cabo la salida de efluentes en el tanque séptico, pozo de aguas residuales o alcantarillado central.

Elementos horizontales de aguas residuales.

En el caso de que la casa sea grande y tenga varias habitaciones con suministro de agua y drenaje ubicadas en diferentes partes del edificio, los expertos recomiendan usar un sistema de alcantarillado con varios tanques sépticos o pozos negros. Además, si la casa tiene dos o más pisos, es necesario instalar elevadores.

Aguas residuales domésticas

Diámetros de tubería

Para cada casa se requiere un esquema individual de alcantarillado. Sin embargo, hay algunos estándares comunes. En primer lugar, se refieren a las tuberías:

Drenaje en el baño. El diámetro de los tubos debe ser de al menos 100-110 mm.
Drenaje de la cocina y baño. Se utilizan tuberías de PVC o PP con un diámetro de 50 mm.
Vueltas Se realiza en un ángulo de no más de 45 grados, lo que minimiza la posibilidad de obstrucción del sistema

Sugerencia Es más conveniente utilizar tuberías de cloruro de polivinilo para organizar los sistemas de alcantarillado, ya que son bajos en precio, son duraderos y más confiables que los de hierro fundido. Además, montar tal tubería es mucho más fácil.

Piezas para la colocación del sistema.

Esquema de alcantarillado

El inicio de la disposición de aguas residuales con sus propias manos debe ser con la determinación de la ubicación de la canalización vertical o colector. Luego desde el elevador se lleva a cabo un diagrama de cableado adicional. Sin embargo, primero debe familiarizarse con las características de los sistemas de alcantarillado.

En el futuro, de acuerdo con el esquema preparado, es posible realizar el cálculo de materiales y equipos de plomería, que necesariamente se requiere para la construcción de sistemas de alcantarillado.

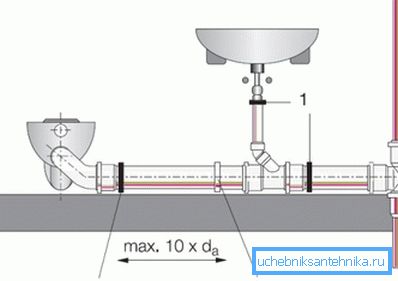

Cableado de un inodoro y lavabo a la canalización.

El esquema se puede realizar en una pieza normal de un cuaderno en una celda o papel cuadriculado. Necesitarás una regla, una cinta métrica y un lápiz.

El esquema de alcantarillado doméstico en una casa particular se realiza en el siguiente orden:

  • El primer paso es hacer un plano de la casa a escala. Si las dimensiones de la casa son desconocidas, primero deberá revisarlas con una cinta métrica y tomar medidas.
  • A continuación, como se mencionó anteriormente, necesita determinar la ubicación de las bandas.
  • Después de eso, en el plan preparado es necesario indicar los puntos de ubicación de los dispositivos sanitarios y los métodos de conexión.
  • A continuación, se debe tener en cuenta la ubicación de las tuberías que conectarán la tubería vertical con los accesorios de plomería. El diagrama también indica todos los elementos de conexión, que incluyen curvas, tees y otras partes de tuberías.
  • Todos los pasos anteriores se deben realizar para cada piso.
  • Al final del trabajo, debe calcular la longitud total de la tubería de alcantarillado.
  • Al realizar el esquema interno, es posible realizar inmediatamente el externo, al que va la tubería, desde la salida hasta la estación de limpieza profunda o pozo de agua. Es necesario tener en cuenta todas las normas de los códigos de construcción existentes.

Se completa el proceso de ejecución del esquema.

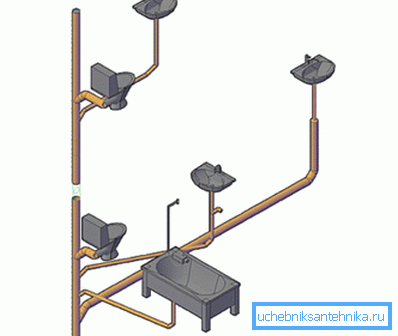

Diagrama de conexión de varios accesorios de plomería a la tubería vertical.

Asamblea

Quizás la mayor complejidad de las aguas residuales internas del dispositivo se encuentre en la etapa de distribución y colocación de tuberías. Como se mencionó anteriormente, la opción más fácil es usar tuberías de PVC o PP para aguas residuales. Recientemente, existe una amplia gama de estos productos, por lo que no será difícil elegir rodillas, tees y otras piezas para tuberías.

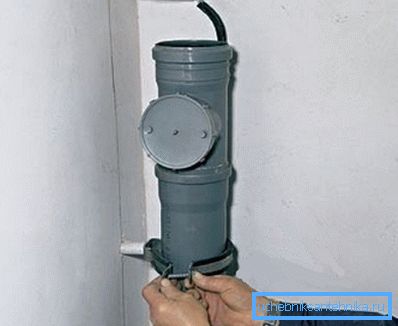

En la foto - instalación del elevador.

Sugerencia Si decide realizar el trabajo usted mismo, debe llamar a alguien para que lo ayude, ya que el proceso solo tomará mucho más tiempo y también afectará la calidad de la instalación.

Las instrucciones de instalación para el sistema son las siguientes:

  • Comenzar a trabajar con el montaje del elevador. Es mejor instalar un soporte en el inodoro, ya que el tamaño del tubo que conectará el inodoro con el soporte es de 100 mm. Para mayor durabilidad y confiabilidad, el elevador se puede sujetar a la pared con clips de montaje; sin embargo, a menudo en la pared se crean canales especiales o hay un elevador en la caja.
  • Las uniones de tuberías deben recubrirse con un sellador sanitario especial. Para conectar tuberías con una tubería vertical, debe usar tees oblicuos. Todas las juntas deben ser procesadas con sellador sanitario especial.
  • En los lugares donde las tuberías pasan a través de la pared o el techo, los expertos recomiendan usar una manga.
  • En las uniones de tuberías de diferentes diámetros, se deben utilizar adaptadores especiales.
  • En la intersección de tuberías del fregadero, la ducha y el baño, debe utilizar una tubería colectora con un diámetro de al menos 100-110 mm.
  • Al conectar accesorios de plomería al sistema de alcantarillado, es necesario realizar trampas de agua que eviten que ingresen olores desagradables a la habitación.

Presta atencion En cada canal vertical, debe instalar una T especial, que permitirá, si es necesario, realizar la obstrucción. Para evitar problemas con la limpieza del sistema de alcantarillado en el futuro, la T debe instalarse después de cada vuelta del sistema.

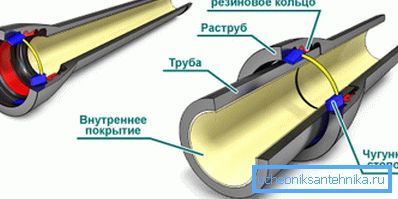

Diagrama de montaje de tubería de alcantarillado

Al instalar el sistema, tenga en cuenta la pendiente de la tubería. En un sistema de flujo libre, el ángulo de inclinación, de acuerdo con SNiP, depende de su diámetro:

Diámetro 50 mm La pendiente debe ser de al menos tres centímetros por metro.
Diámetro 110 mm La pendiente debe ser de al menos dos centímetros por metro.

Para garantizar la pendiente necesaria, los diferentes puntos de la tubería deben colocarse a diferentes alturas.

Sugerencia Al instalar tuberías, es necesario verificar la estanqueidad del sistema, llenándolo con agua limpia. Solo después de dicha verificación se permite el uso completo del sistema de alcantarillado interno.

Versión de instalación

Al instalar el sistema, los expertos recomiendan comenzar a trabajar con la versión, lo que evitará la inconsistencia de los sistemas de alcantarillado internos y externos. La liberación se denomina parte límite del sistema que conecta las aguas residuales internas con las externas.

Diagrama de la canalización vertical con la descarga y aguas residuales externas.

La liberación debe instalarse a una profundidad por debajo del suelo de congelación. En consecuencia, el tubo de escape debe pasar por la cimentación. Para diferentes regiones, la profundidad de congelación del suelo puede ser diferente.

Si por alguna razón no es posible ubicar la tubería a tal profundidad, puede instalarla aún más, pero en este caso debe estar bien aislada para que no se congele durante la temporada de invierno. Si no lo hace, puede usar el sistema de alcantarillado solo en la primavera, cuando el sistema se descongela.

Si durante la construcción de la casa, los constructores no se preocuparon por el orificio del tubo de salida, tendrá que perforarlo usted mismo. Para estos fines, aplicar el método de perforación diamantina.

Presta atencion El diámetro del tubo de escape no debe ser inferior al diámetro del tubo ascendente.

Después de hacer el orificio, se coloca un tubo con el manguito conectado, es decir, Otro tubo de mayor diámetro. En cada lado de la cimentación, el manguito debe sobresalir 15 cm o más.

Tubería de alcantarillado

Instalación del fun pipe.

Para que el sistema de alcantarillado de la casa funcione como se espera, es necesario instalar una tubería de alcantarillado.

Se necesita por las siguientes razones:

  • Iguala la presión atmosférica dentro del sistema, lo que ayuda a prevenir el agotamiento del aire y los choques hidráulicos.
  • Aumenta la durabilidad del sistema de alcantarillado.
  • Proporciona trabajo efectivo al tanque séptico.

El embudo es, de hecho, una continuación del elevador, que se muestra fuera del techo. Debo decir que algunos artesanos combinan un tubo de ventilación con una chimenea. Sin embargo, los expertos no recomiendan esto.

Conclusión

La instalación de aguas residuales domésticas en la casa no es tan difícil de operar como puede parecer a primera vista. Lo único que es extremadamente importante en rigor es seguir todas las reglas y los requisitos mencionados anteriormente. De lo contrario, puede ser necesario volver a trabajar el sistema, que es un trabajo más complicado que instalarlo desde cero (consulte también el artículo Tuberías para aguas residuales domésticas: selección y aplicación).

Desde el video en este artículo, puede obtener más información sobre este tema.
