Como hacer una alcantarilla en el baño.

Baño ruso - un lugar tradicional para la purificación del alma y el cuerpo. Es un símbolo junto con osos, balalaika, muñecas. El cómodo pasatiempo en el baño está directamente relacionado con la disposición del sistema de drenaje de aguas residuales. Una simple fosa debajo del piso del baño ya no cumple con los requisitos de comodidad y durabilidad de la estructura. Al diseñar y construir un edificio moderno, es necesario saber de antemano cómo hacer un sistema de alcantarillado en el baño para colocar todos los elementos estructurales y de ingeniería necesarios en el proyecto.

Opciones de alcantarillado

El diseño del sistema de alcantarillado puede variar dependiendo de la presencia o ausencia de una red de alcantarillado centralizada, el tipo y la estructura de los suelos, el nivel de congelación y agua subterránea, la intensidad de uso del baño, la presencia de instalaciones sanitarias adicionales, duchas, depósitos y el rendimiento de una planta de tratamiento de aguas residuales local.

Para los suelos arenosos, la opción más económica y adecuada sería instalar un pozo de drenaje simple.

Para suelos arcillosos, es mejor usar otros sistemas. Por ejemplo, la disposición de un pozo en el que se acumularán los desagües de un baño y luego se descargará sobre el sitio. Tendrán que ser eliminados periódicamente. Un método eficaz que cumpla con las normas sanitarias será el uso de tanques sépticos acumulativos hechos de polipropileno o polietileno o sistemas autónomos completos para recoger y purificar el agua.

Si el complejo de baños produce una gran cantidad de aguas residuales, entonces un sistema centralizado o una planta de tratamiento local con tecnología de tratamiento biológico aeróbico pueden hacerles frente.

Cabe señalar que el sistema de alcantarillado equipado en la sauna con sus propias manos ahorrará significativamente el presupuesto familiar, especialmente porque el trabajo en su construcción no plantea ninguna dificultad.

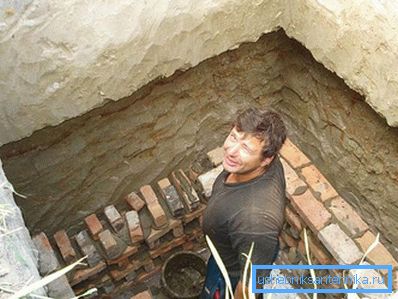

Drenaje bien

La variante más simple y primitiva de organizar un baño de aguas residuales para su uso poco frecuente para una familia de 2-3 personas es la creación de un pozo de drenaje. Es un hoyo regular con una capa de drenaje, que se cava no lejos del baño. El sistema de drenaje solo se puede usar cuando se cumplen ciertas condiciones:

1. Los suelos deben tener un filtrado y una capacidad dada para la eliminación de agua. De lo contrario, el pozo se desbordará y el sistema de alcantarillado dejará de funcionar.
2. El agua subterránea debe ubicarse al menos 1 metro por debajo del fondo del pozo. A niveles altos de agua subterránea, los acuíferos estarán contaminados y las sustancias nocivas ingresarán a las fuentes de agua potable.
3. La parte de trabajo principal del pozo debe estar ubicada por debajo del nivel de congelación del suelo. De lo contrario, en el invierno, el uso del baño será imposible. La profundidad del pozo debe estar al menos 1 metro por debajo del nivel de congelación.
4. La forma del pozo no tiene que ser cilíndrica. El diámetro o ancho del pozo debe ser de al menos 1.5 metros. Con una gran profundidad de congelación del suelo, el fondo del pozo puede ser más bajo que el valor calculado, si todo el sistema de drenaje está aislado. Para ello, se debe calcular el espesor del aislamiento.

La fabricación del pozo comienza con la excavación del pozo y la zanja de la tubería que drena los baños. Se vierte un colchón de arena de 30–40 cm de espesor en el fondo del pozo. Además, el pozo está lleno de escombros, grava, arcilla expandida mezclada con arena hasta una altura de 50–70 cm.

Las zanjas se llenan con una capa de arena sobre la cual se colocan las tuberías de alcantarillado. Estas tuberías están apiladas con una pendiente para aguas residuales al aire libre. El extremo de la tubería se muestra en el centro del pozo y se llena con una capa de arena y grava de 20 a 30 cm. La tubería se llena con la misma mezcla en una zanja. Arriba, si es necesario, se coloca aislamiento, después de lo cual las zanjas y el pozo se rellenan con una capa de arcilla de 10 a 20 cm de espesor para la instalación de un sello de agua.

Si el uso de tuberías de alcantarillado no está planeado, entonces el fondo de la zanja debajo del colchón de arena y en las paredes está cubierto de arcilla. Por lo tanto, el agua en el pozo de drenaje fluirá a través de un conducto de arcilla resistente al agua.

En suelos arenosos, se puede aplicar un patrón de drenaje menos laborioso. En lugar de trincheras profundas debajo de la tubería y un pozo, una zanja está cavando por debajo de la profundidad de penetración de escarcha establecida de 1 my 30 cm de ancho. Una capa de piedra triturada o grava se coloca en el fondo en el que se extrae el tubo de drenaje. Desde arriba, todo está cubierto de tierra y, si es necesario, calentado. Esto es suficiente para filtrar las aguas residuales de un baño pequeño.

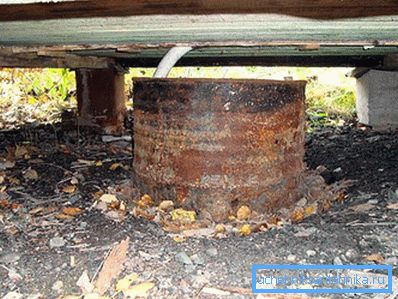

Hoyo

En suelos complejos (arcilla, marga), que fluyen pobremente por el agua que fluye a través de ellos mismos, colocan hoyos en el suelo del baño, en los cuales los desagües se acumulan hasta cierto volumen, y luego se eliminan más allá del sitio. El fondo y las paredes del pozo están hechos de un material hermético que no deja pasar el agua. Hay un pozo debajo del piso del baño. Es por eso que tiene una cierta desventaja. Puede ser una fuente de olor desagradable, que penetra en el baño. Al drenar los drenajes, cuando la tubería está completamente llena de aguas residuales, se forma un vacío, que luego se llena de aire. En la siguiente descarga y llenado del tubo, este aire se comprime y tiende a escapar hacia el exterior a través de la entrada al tubo de desagüe. Para evitar su penetración es necesario organizar un sello de agua.

Para hacer esto, la entrada del tubo de drenaje desde el foso está dispuesta a una distancia de 10 a 15 cm. Una placa se monta en la parte superior y los lados del tubo. La placa no debe alcanzar el fondo del foso aproximadamente 5 cm. En esta posición se forma un sello de agua. El sello de agua también se puede construir desde la esquina de la tubería de alcantarillado bajando el extremo de la esquina hacia los desagües ubicados en el pozo.

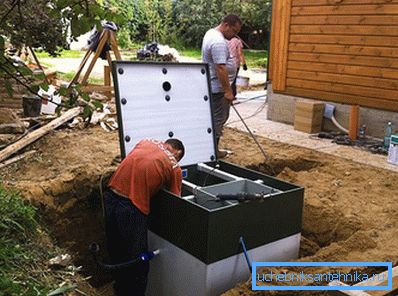

Tanque septico lleno

El uso de un baño completo con un inodoro y una ducha en la bañera requiere un enfoque más completo de la organización de la eliminación de aguas residuales. La instalación del sistema de alcantarillado del baño se lleva a cabo con el uso de una planta de tratamiento de aguas residuales autónoma o con un grifo en el sistema de recolección de aguas residuales centralizado. El uso de un tanque séptico basado en la descomposición anaeróbica de los desechos se recomienda como planta de tratamiento de aguas residuales. El sistema de alcantarillado también se puede conectar a un sistema de tratamiento de alcantarillado para el hogar basado en tecnología aeróbica.

Para el drenaje en un tanque séptico, se dispone un sistema de alcantarillado completo con la ayuda de tuberías de plástico. Para ello, debajo del piso del baño se organizan obras de desagüe. Para ello se conectan las tuberías de la ducha y el baño. Las trincheras hasta un tanque séptico se vierten con una capa de arena, y las tuberías se colocan bajo una pendiente.

Como tanque séptico anaeróbico, puede usar varios recipientes grandes sellados (hasta 2 m).³ cada uno) de polipropileno, conectados entre sí por tuberías de rebose. En el primer tanque se defenderán los desagües. En la parte inferior, las fracciones pesadas se asentarán, las cuales, bajo la acción de las bacterias anaeróbicas, se descompondrán en limo y agua. Al llenar el primer tanque, el agua se desbordará hacia la segunda cámara, donde se llevará a cabo una purificación adicional. El tercer tanque sin fondo se puede usar como pozo de drenaje, donde se vierte una capa de arena y grava de 30 a 40 cm de espesor en el fondo.

Para ello, se está excavando un agujero de 1,5 metros de profundidad a medio metro de la cimentación. Desde esta fosa, una zanja está cavando en un tanque séptico o pozo de inspección si el tanque séptico está ubicado lejos. Un hoyo debajo del baño, una zanja a lo largo del fondo y las paredes están dispuestas con una capa de arcilla impermeable. La zanja se llena con una capa de drenaje y encima otra vez con una capa de arcilla. Debe ubicarse a 2,5 o 3 metros fuera del sótano del baño. Las dimensiones del pozo son 2 metros de profundidad y 1 m de diámetro.

Dispositivo interno de aguas residuales.

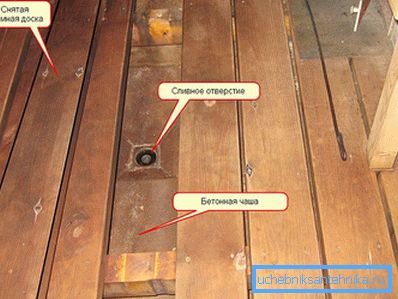

Para la recolección adecuada de las aguas residuales en el baño, debe prestar especial atención al piso y la estructura del piso del baño.

El dispositivo de suelo se puede hacer de dos maneras.

1. Suelos que fluyen. Los tableros de pisos simplemente se apilan en troncos con un espacio de hasta 5 mm. El agua fluye hacia el suelo o hacia un pozo debajo de un baño, cuyas paredes están revestidas de arcilla.
2. Pisos en el piso capital. Los tableros de pisos con un espacio entre ellos se apilan en el piso con una pendiente a lo largo de la cual el agua fluye hacia la bandeja para recolectar y drenar más en las obras de alcantarillado. El piso principal con pendiente se puede hacer de concreto, pisos de madera con impermeabilización y aislamiento.

El video

Este video habla sobre el dispositivo correcto de aguas residuales en el baño:
