Cómo es el diseño de alcantarillado en una casa privada: una

No piense que la distribución de aguas residuales en una casa privada es imposible con sus propias manos. De hecho, no es una tarea tan difícil no poder hacerlo usted mismo.

Por supuesto, como en cualquier nicho, hay muchos matices que deben tenerse en cuenta, pero en general, si están fundamentados teóricamente, es más que realista realizar ese trabajo. Sin contratar equipos de terceros.

En este artículo entenderemos en detalle cómo se planifica y se lleva a cabo el sistema de alcantarillado en el apartamento y en la casa.

Empecemos por el punto más importante.

Cómo elegir una tubería para la línea de dispositivos.

Considere todas las opciones en la tabla comparativa.

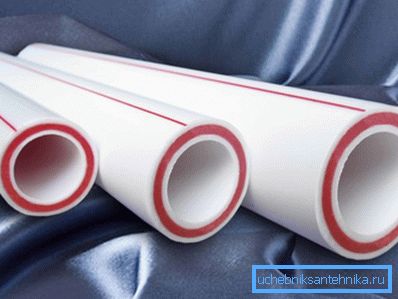

En principio, resulta que la mejor opción es distribuir tuberías de alcantarillado y tuberías de plástico. Porque el sistema es bastante realista de montar rápidamente, mientras que durará mucho tiempo.

Consejo: no se preocupe por el hecho de que el plástico es sensible a los choques mecánicos. En primer lugar, por lo general, una autopista de este tipo aún está protegida por algo y, en segundo lugar, el mismo hierro fundido es también un material bastante frágil. En situaciones estándar para la instalación de sistemas de alcantarillado, es mejor elegir tuberías de PVC.

Entonces, con el mejor trabajo que decidimos, ahora pasemos a la parte práctica del artículo.

Dispositivo independiente del sistema de alcantarillado.

Vale la pena señalar un punto importante.

El diseño de las aguas residuales en una casa privada no es prácticamente diferente de la planificación de una línea similar en el apartamento. En ambos casos, hay una cosa común: este es el lugar donde las alcantarillas entran al interior de su habitación. Y es precisamente en este punto que todas las habitaciones están conectadas.

En un edificio de gran altura, este drenaje es, por regla general, un tubo vertical que "sale" en los pozos de aguas residuales de la ciudad. Y en un edificio privado, la sección de salida puede conducir no a un sistema de alcantarillado central, sino a un pozo de drenaje ordinario ubicado en algún lugar del patio.

Esta es la única diferencia: el diseño y el principio de diseño son exactamente iguales. Considere cómo exactamente el diseño de las tuberías de alcantarillado en una casa privada y un apartamento.

Todo comienza con el diseño.

Planificación de la ubicación de la plomería

Esto se refiere al hecho de que primero debe definir claramente dónde se ubicarán estos elementos:

1. Taza del inodoro
2. Baño;
3. Lavabo
4. Fregadero de la cocina, etc.

Cómo proceder:

1. Toma el plano de un apartamento o casa, o dibújalo con tus propias manos.
2. En la cocina, el baño y el baño, puede ver dónde estarán exactamente los electrodomésticos mencionados anteriormente.
3. Se mide la distancia desde las paredes hasta los puntos resultantes y se transfieren al plan.

Después de eso puedes pasar a la siguiente etapa.

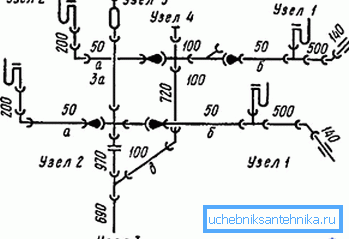

Cálculo de accesorios y longitud del sistema.

Como ya tenemos los puntos de descarga, tanto en papel como de hecho, los construiremos.

Necesitamos calcular la cantidad total de la carretera. Para hacer esto, simplemente medimos la distancia entre las marcas extremas y agregamos un 30 por ciento a la suma obtenida. Este será el indicador necesario de la cantidad cuadrada.

Dependiendo de ello, se determina el número requerido de tubos en piezas.

Tenga en cuenta que durante dicho trabajo es necesario calcular exactamente dónde se ubicarán las conexiones entre las tuberías y los distintos accesorios, y solo entonces determinar un número claro. Si esto no se hace, entonces es posible que las esquinas u otros adaptadores deban montarse dentro de la partición, lo que, por supuesto, es muy inconveniente. Créanme, a veces es más fácil cambiar el plano de la línea y agregar otra tubería a la estructura que organizar una conexión compleja en un lugar incómodo.

Lo que se debe hacer a continuación es revelar todos los puntos de inflexión. Esto se hace justo en el plan. Solo aquí es importante recordar que la dirección de los giros puede ser no solo de lado a lado, sino también hacia arriba y hacia abajo.

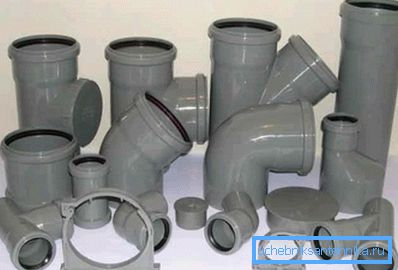

Una vez que se identifican dichas áreas, determinamos cuántas conexiones se necesitan con un cierto grado de rotación. Y con estos datos, puede ir a la tienda y comprar el material necesario.

Solo tenga en cuenta que todavía es importante decidir cómo se adherirá el plástico a la pared. Si los productos se pueden arreglar desde el exterior, como en el plano de las paredes y el piso, se deben comprar accesorios especiales. Y si no evita colocar la ruta o sus secciones individuales dentro de las paredes, necesitará un mortero de cemento y arena.

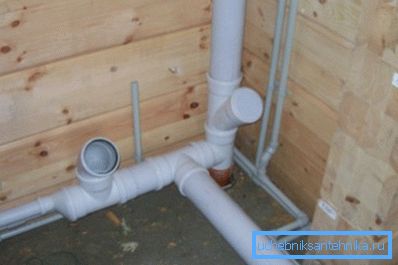

Veamos exactamente cómo se colocan las tuberías de aguas residuales en una casa privada.

Instalacion del sistema

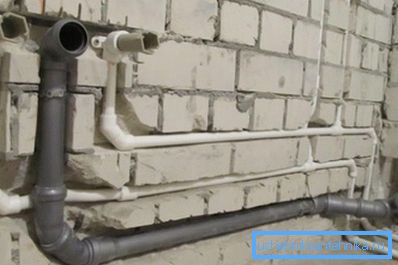

Como ejemplo ilustrativo, tome la opción más difícil: el ensamblaje de la tubería, que se coloca dentro de las paredes.

Para un trabajo rápido y eficaz, además de los productos sanitarios, necesitamos esto:

1. Perforador
2. Cinta métrica y lápiz.
3. Regla con nivel.
4. Llana y cubo para mortero.
5. Bolsa DSP.
6. El taladro con un diámetro de 6 mm. y pala de palas.
7. Cierres en forma de U de acero galvanizado para la fijación rígida de tuberías.
8. Pasador
9. Silicona sanitaria.
10. Martillo, destornillador Phillips.

En principio, con este conjunto, puede comenzar a trabajar de forma segura.

Esto se hace aproximadamente de acuerdo con este esquema:

1. En la superficie de la pared dibujamos líneas a lo largo de las cuales se colocará el sistema..

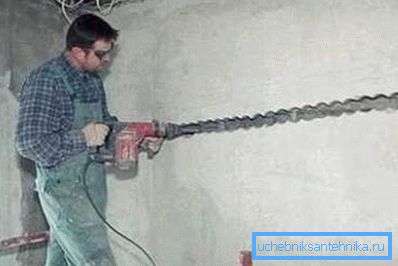

2. Tomamos una perforadora, le pusimos una hoja de guardabarros y comenzamos a hacer ejes (ranuras) para plástico en la pared.. El ancho y la profundidad de la "ruta" deben ser un par de centímetros más grandes que el diámetro de las tuberías para aguas residuales internas. Este espacio es necesario para poder cambiar la posición horizontal de los productos, si es necesario.

1. Una vez que los canales para colocar los tubos estén listos, es necesario limpiar a fondo la superficie de los rebajes para que no queden piedras afiladas ocultas, piezas de refuerzo, etc.. Si permanecen, existe el riesgo de dañar el plástico durante la instalación.

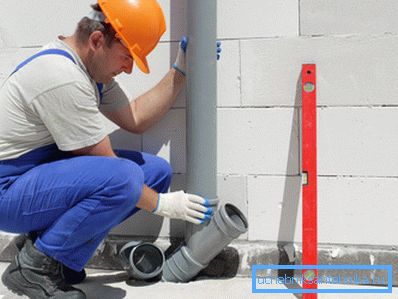

2. Ahora tomamos un perforador, lo perforamos, preparamos las imágenes en forma de P y las usamos para fijar los tubos a la pared, conectándolos en serie. Al mismo tiempo, es conveniente comenzar el ensamblaje desde el punto de entrada de la línea de alcantarillado principal hacia un apartamento o casa. Si “va” por el contrario, a ello, existe la posibilidad de que simplemente no sea posible insertar tuberías en el canal principal al final del trabajo.

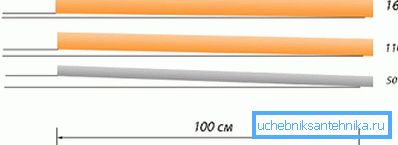

Tenga en cuenta que la disposición de la alcantarilla en el baño y en cualquier otro implica una pendiente obligatoria en relación con el punto principal del desagüe. Si la inclinación no lo es, entonces el agua simplemente no fluirá a través del sistema en la dirección correcta. Como regla general, un sesgo de un par de centímetros por dos metros es suficiente.

1. Una vez que las tuberías están fijas y, de hecho, la "ruta" se ensambla, es necesario verificar su funcionamiento.. Para hacer esto, se vierte agua en cada punto del desagüe: si se puede ver que está goteando silenciosamente, entonces todo está en orden, las tuberías se pueden sellar con un mortero de cemento y arena.

Llenar con la solución es fácil: mezclamos la solución con agua, y como si lanzáramos todas las ranuras con la masa resultante. Y después de que la mezcla de trabajo se agarra un poco, la llana debe cortar las protuberancias en exceso con respecto al plano de la pared. (Ver también el artículo Conexión del inodoro a la alcantarilla: características).

En esto se completan nuestras instrucciones de revisión e instalación de aguas residuales en la casa.

Vamos a resumir el artículo.

Conclusión

Como puede ver, no hay nada difícil en el diseño de dicho sistema. Esperamos que después de leer estos consejos e instrucciones, pueda hacerlo todo usted mismo. Si la información no parece ser suficiente, consulte el video informativo de este artículo.
