Colocación de tuberías de alcantarillado en la casa: una

10-02-2018
Aguas residuales

Propia casa o casa de campo es el sueño de muchas personas hoy en día. El ajetreo y el bullicio de las grandes ciudades es agotador y, al volver a casa, quiero sentirme como un propietario de pleno derecho. Pero al mismo tiempo, la propiedad privada debe estar equipada con todos los beneficios de la civilización. Y la colocación de tuberías de alcantarillado en una casa privada es una de las etapas más importantes para organizar una estancia tan cómoda.

Contrariamente a la creencia popular, no es tan difícil montar un sistema de alcantarillado con sus propias manos como parece. Por supuesto, es necesario sudar, pero el resultado vale la pena. La instrucción tecnológica general que exponemos en este artículo no requiere conocimientos fundamentales. Basta con dominar las habilidades iniciales de construcción y poseer una herramienta de plomería a nivel doméstico.

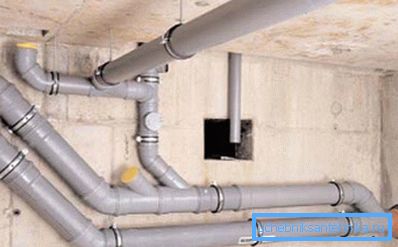

Foto cableado en el sótano.

Sistemas de separacion

En la construcción privada de poca altura, la construcción de cualquier sistema de alcantarillado se puede dividir en 2 etapas. La primera es la instalación de tuberías en el interior del edificio. Es decir, la instalación y fijación de las canalizaciones, más el suministro de drenaje a todos los puntos de operación del equipo sanitario. Esto también puede incluir un nodo de distribución en el sótano del edificio.

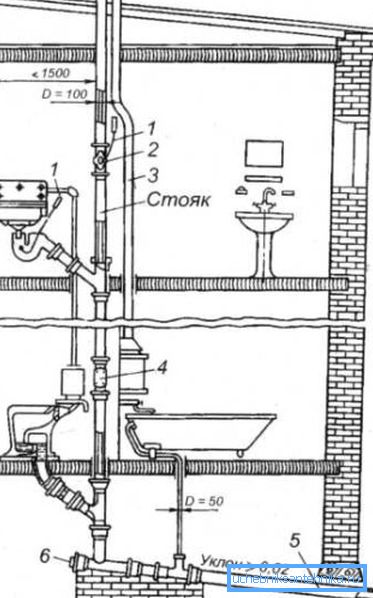

Elevador de dos pisos con ventilación por ventilador.

Todo lo que está fuera del sótano, los expertos se refieren al sistema externo. Incluye una línea desde la casa hasta el desagüe. Además, esto también incluye pozos de drenaje, fosas sépticas o estaciones de filtración independientes más modernas y costosas.

Instalación del sistema interno.

Cualquier especialista le dirá que las estructuras de este tipo deben colocarse lo más compactas posible. Idealmente, se hace 1 línea y todos los puntos de descarga se montan cerca de ella. En este caso, cuanto más compleja sea la configuración del sistema, mayor será la probabilidad de errores de bloqueo e instalación.

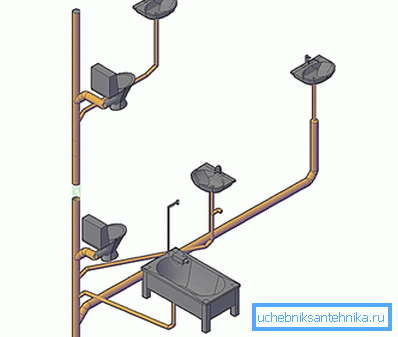

Esquema de instalación en 1 canalización vertical.

Por supuesto, hay ciertas normas de GOST, que indican qué sección transversal de las tuberías deben tomarse para sistemas de diferentes longitudes. Pero por experiencia podemos decir que cuanto más se tome una sección, más seguro funcionará. Para edificios privados con un número bajo de pisos, el tamaño de la carretera central comienza en 100 mm. La sección mínima de la tubería para el cableado en las habitaciones 40 - 50 mm.

Importante: Evite las esquinas filosas al diseñar e instalar estructuras. El ángulo máximo de flexión de rodilla recomendado es de 45 °. En curvas grandes, aumenta la probabilidad de obstrucción del sistema de alcantarillado.

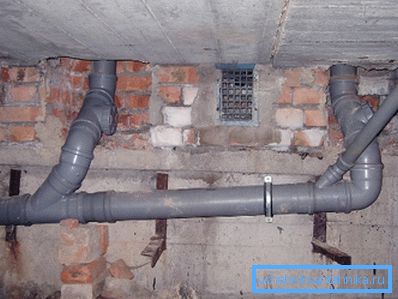

División en 2 bandas.

Hacemos un boceto

Los maestros experimentados saben bien cómo colocar tuberías de aguas residuales en una casa privada, lo que se llama ojo, pero si no tiene la experiencia necesaria, es mejor elaborar un plan por fases con un dibujo detallado.

  • No le aconsejamos que confíe ciegamente esos documentos a la casa que ya existen.. Es mejor tomar una cinta métrica, un lápiz, una hoja de papel cuadriculado y medir todas las habitaciones en las que se montará el drenaje. No olvide tener en cuenta el grosor de las paredes y muros.
  • Después de esto, lo primero que debe decidir sobre la ubicación del elevador central. Como regla general, se monta detrás del inodoro y la distancia entre el inodoro y el baño principal no debe superar 1 m.
  • A continuación dibuja a cada punto.. Paralelamente, se debe tener en cuenta la cantidad y la forma específica en que necesitará rodillas, curvas, sujetadores y otros materiales relacionados.
  • Si usted es un feliz propietario de una casa de dos pisos, nuestro consejo es que realice instalaciones sanitarias en ambos pisos, y es mejor tenerlos en una sola canalización..
  • Cuando la casa esté terminada, ve al sótano y dibuja el cruce local.. En la última etapa, debe decidir cómo se llevará a cabo y en qué lugar del techo se retirará la tubería de ventilación.

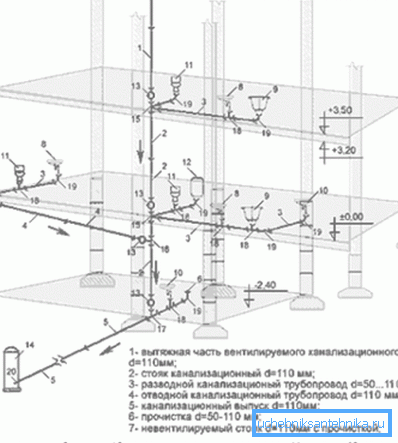

Esquema de instalación del alcantarillado.

Eligiendo pipas

En el pasado relativamente reciente, los sistemas de alcantarillado se instalaron exclusivamente con tuberías de hierro fundido. El material es ciertamente bueno y duradero, pero pesado, quebradizo y el precio que lo muerde, además, el hierro fundido es susceptible a la corrosión.

Ahora los líderes de ventas son las tuberías de polipropileno (PP) o cloruro de polivinilo (PVC). Debido a la superficie interior lisa, tales drenajes se obstruyen con mucha menos frecuencia. El material es muy ligero y fácil de instalar.

Importante: para la distribución interna de las tuberías de alcantarillado de color gris se utilizan. Para la colocación en el suelo se toma material brillante, generalmente naranja. Además de las diferencias de colores, las tuberías de cableado externo tienen características de rendimiento más altas.

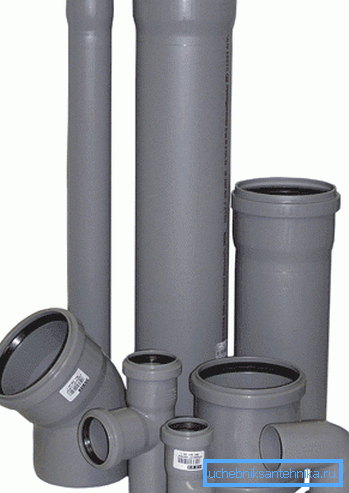

Productos plasticos.

Consejos de instalación

En este momento hay una gama suficiente de productos de plástico y varios accesorios de montaje para ellos en la red comercial. En el conjunto, como norma, se proporciona la presencia de juntas de goma, pero para mayor confianza, se recomienda, al ensamblar, lubricar todas las juntas con silicona.

De gran importancia cuando la instalación tiene un ángulo de sistema. Los sistemas sin presión se basan en la gravedad, por lo que es importante observar la pendiente mínima, más puede ser menor.

Según SNiP 2.04.03-85, así como SanPiN 2.1.4.1110-02, la pendiente del tubo con una sección transversal de 50 mm debe ser de 30 mm por 1 p / m. Para tuberías de 100 mm, una inclinación de 20 mm a 1 ppm es suficiente.

Consejo: cada unión importante o rodilla afilada debe proporcionar escotillas para las estructuras de mantenimiento. Por lo tanto, en el caso de un bloqueo, le será más fácil despejar un sector, en lugar de llegar al atasco de tráfico en unos pocos turnos.

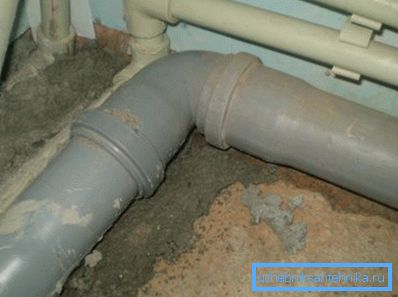

Es mejor evitar ángulos agudos y rectos.

Ventilación del ventilador

La instalación de una tubería de embudo o una válvula de ventilación es un procedimiento obligatorio cuando se construye un sistema de alcantarillado en una casa privada. De hecho, esta es una continuación del elevador, que se muestra por encima del nivel del techo en 700 mm.

Este dispositivo es necesario para normalizar la presión interna en el sistema. Sin ella, debido a la caída de presión o al choque hidráulico, un olor desagradable de una tubería puede ingresar a las viviendas.

Importante: no olvide que la distancia desde la salida de la ventilación del ventilador hasta la ventana o el balcón más cercanos no debe ser inferior a 4 m. Además, no se recomienda combinarla con la ventilación doméstica o de la estufa en la casa.

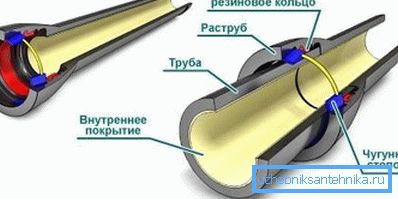

Esquema de conexión de tubos de fundición.

Sistema al aire libre

Idealmente, la tecnología de colocación de tuberías de alcantarillado en el suelo requiere un entierro por debajo del nivel de congelación del suelo. Pero en muchas áreas de nuestro país, el terreno se congela a 1-1.5m y más. Por lo tanto, como regla general, el tubo se coloca a una profundidad de 50 - 70 cm y, además, se calienta.

Para el aislamiento alrededor del tubo de escape, un capullo está hecho de un tubo de mayor diámetro o cualquier impermeabilización con rodillo, la opción más barata es el polietileno técnico. El espacio entre la impermeabilización y el drenaje se realiza en un rango de 50 a 150 mm y se rellena con cualquier aislamiento no higroscópico. Más a menudo es una espuma de miga o arcilla expandida.

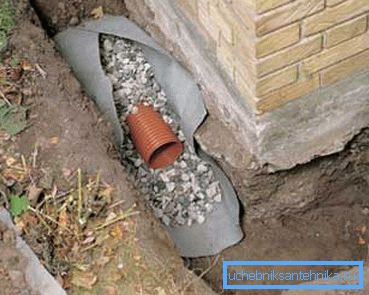

Calentamiento exterior del alcantarillado.

En las regiones del norte, se recomienda conectar un cable eléctrico aislado a la parte inferior de la tubería, en el exterior. También tenga en cuenta que al salir de la cimentación, se coloca un manguito en el desagüe y el espacio se llena con aislamiento para evitar el contacto directo del desagüe con la cimentación de concreto frío. Además necesitas monitorear el cumplimiento de la pendiente.

Consejo: es mejor montar el sistema por sector. Pero antes de juntar todo, conecte el equipo de plomería, choque contra la alcantarilla central o el tanque séptico y entierre el cableado externo. Le aconsejamos que verifique el trabajo de cada sector y le eche agua limpia. Las mediciones son buenas, pero el agua indicará inmediatamente errores.

En el video de este artículo puede ver algunas de las sutilezas de la instalación.

Conclusión

Como se puede ver la colocación de tuberías de aguas residuales con sus propias manos, si desea una tarea muy real y factible. Teóricamente es posible hacer todo el trabajo solo, pero es mejor invitar al menos a un asistente. La experiencia demuestra que no solo será más rápido, sino también más seguro, como saben, dos cabezas funcionan mejor.

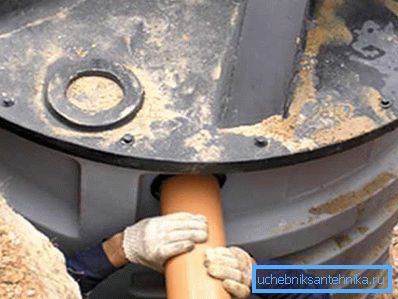

La entrada a la fosa séptica.
