Canalización de alcantarillado - las principales

17-06-2018
Aguas residuales

El canal de alcantarillado es la parte principal del sistema, ya que es a través de él que todos los desagües del equipo sanitario entran en las comunicaciones centralizadas o en fosas sépticas y fosas sépticas especialmente equipadas. Cualquier error durante la instalación y el reemplazo están plagados de bloqueos, por lo tanto, para evitar una pregunta complicada sobre cómo limpiar la tubería de alcantarillado, debe equiparla de acuerdo con todas las reglas.

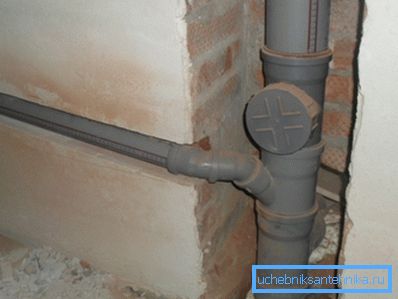

En la foto: un elevador bien equipado: una garantía de funcionamiento ininterrumpido de todo el sistema de alcantarillado

Elementos basicos de construccion

Cualquier sistema, ya sea un canal de alcantarillado en una casa privada o en un apartamento en un edificio de varios pisos, consta de varias partes principales, la construcción más simple se ve así:

Tubo principal Si anteriormente solo se utilizaban variantes de hierro fundido, hoy en día se han reemplazado por productos de PVC más livianos y más duraderos, con los que puede realizar la instalación usted mismo, ya que esto no requiere herramientas ni accesorios especiales. Esta es la opción que consideraremos en nuestro artículo.
Cruzar debajo del inodoro Este elemento se instala en la parte inferior de la primera, no se pueden colocar tuberías debajo de él; de lo contrario, durante la descarga de agua en el inodoro, los sellos de agua del sistema de alcantarillado se romperán. El inodoro debe conectarse por separado, este es un factor muy importante, que no debe olvidarse en ningún caso.
Compensador Este nodo se usa en los casos en que se requiere hacer la transición de un tipo de tubería a otra, por ejemplo, si había un elevador de hierro fundido en el apartamento y se usa plástico, entonces no se puede prescindir de este producto, la conjugación será confiable y duradera.
Auditoria Es una sección de tubería del diámetro requerido, en el que se encuentra la escotilla, que, si es necesario, se puede desenroscar para limpiar el sistema. Muchas personas se olvidan de este elemento, lo que lleva al hecho de que en caso de obstrucciones es necesario dañar la tubería.
Camiseta Si solo un baño y un lavamanos están conectados al sistema, entonces será suficiente una T de alcantarillado con un grifo de 50 mm de diámetro, y el diámetro de la tubería de alcantarillado debe ser de al menos 100 mm (la mayoría de las veces se usa la versión estándar de 110 mm)

Sugerencia Cuando se determina el diámetro requerido de la tubería vertical, vale la pena recordar una regla simple: si hay un inodoro en el sistema, entonces su diámetro debe ser de al menos 100 mm, pero si no hay inodoro, entonces es suficiente una tubería más delgada con un diámetro de 50 mm.

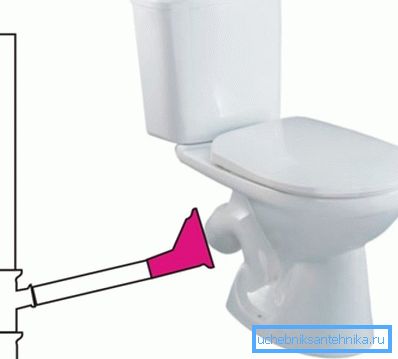

La presencia de una taza de inodoro impone ciertos requisitos en la capacidad de rendimiento de todo el sistema, especialmente en el diámetro de la tubería de alcantarillado.

Reglas de instalación

Se señaló anteriormente que el buen funcionamiento de todo el sistema depende de una instalación adecuada. Por lo tanto, debe conocer y seguir estrictamente una serie de recomendaciones importantes.

Requisitos básicos de diseño

Para empezar, consideraremos recomendaciones generales sobre la ubicación del sistema, algunos de los requisitos están establecidos en las normas del SNiP y algunos en instrucciones especiales.

Los más importantes de estos son:

  • La mejor opción es colocar las tuberías de agua y alcantarillado en la misma mina, esto simplifica enormemente el trabajo, debido a que el costo del proyecto se reduce notablemente.
  • Las instrucciones de construcción prohíben colocar un elevador en locales residenciales, cocinas y separadores de habitaciones, ya que el nivel de ruido de esta estructura es lo suficientemente alto, lo que creará muchos inconvenientes.
  • Si un canal de alcantarillado se reemplaza con un par de elementos de plástico y hierro fundido, se presta especial atención a la unión de los dos elementos. Para esto, es mejor usar adicionalmente un sellador especial, y en la parte superior también aplicar una cinta de montaje.

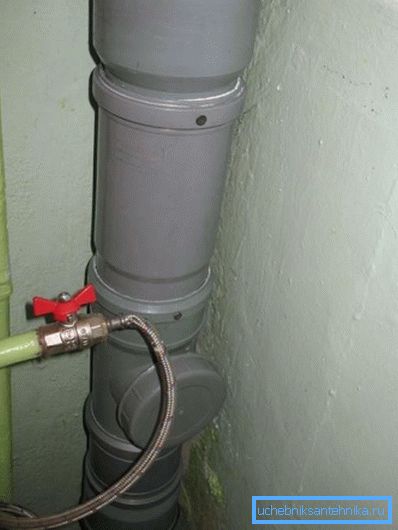

Es muy importante hacer una junta de fundición y PVC de alta calidad.
  • La pendiente de la tubería de alcantarillado en el piso, o más bien, las conexiones a ella, debe ser de al menos 3 mm por metro para tuberías con un diámetro de 50 mm, y de al menos 2 mm para tuberías con un diámetro de 110 mm. No haga pendientes demasiado grandes, puede conducir a la formación acelerada de placa dentro de las tuberías.
  • Si la tubería pasa a través de las salas de servicios públicos y servicios públicos, debe cerrarse con una estructura protectora para evitar daños.
  • Si su tubería está abierta, el aislamiento acústico de la tubería de alcantarillado es altamente recomendado, esto reducirá significativamente el nivel de ruido.

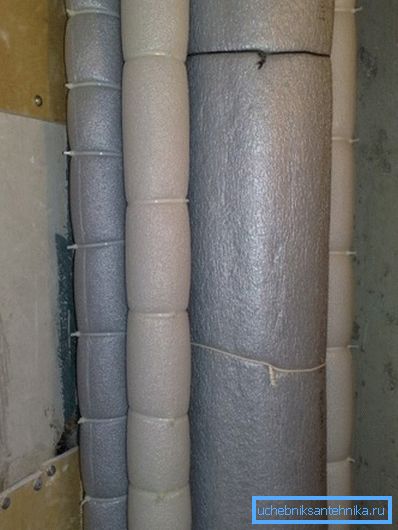

El aislamiento acústico se realiza con un material especial.
  • La posición correcta de la estructura verticalmente es muy importante: no debe caer en ninguno de los lados.
  • La distancia mínima permitida desde la tubería hasta la pared es de al menos 2 cm, la indentación se regula mediante abrazaderas de fijación metálicas.
Las abrazaderas proporcionan una fijación fuerte de cada elemento.

Características de instalación

La instalación del sistema es bastante simple si el trabajo se lleva a cabo en un edificio nuevo. Si se reemplaza la tubería de alcantarillado de hierro fundido con plástico, habrá más trabajo debido al hecho de que se requerirá un desmantelamiento total o parcial de la estructura antigua.

Instalación de canalizaciones de alcantarillado de la siguiente manera:

  • En primer lugar, el tee en la conexión de la taza del inodoro se coloca en la entrada de la tubería desde la calle o desde el zócalo interior del piso., él siempre debe ser el primero.
  • Otros carros están dispuestos de otras tuberías.: lavabos, bañeras, lavadoras, etc., su número y configuración dependen de las características de su sistema.
  • El siguiente elemento es una escotilla de revisión., su presencia es obligatoria para cada elevador, debe ubicarse en la parte inferior del sistema para facilitar el acceso, si fuera necesario.
  • El siguiente es el tubo, si es necesario un emparejamiento en la parte superior, entonces se usa un adaptador; de lo contrario, se debe quitar la ventilación para evitar una presión excesiva en el sistema.

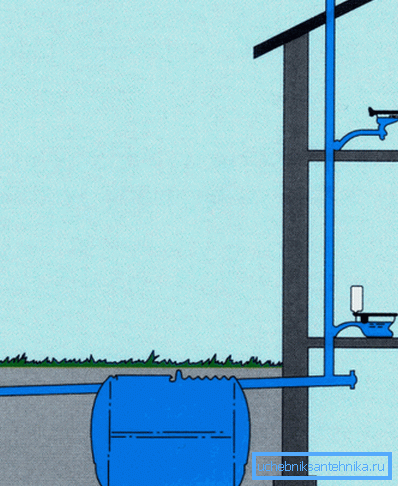

La ventilación es una parte importante del sistema.

Sugerencia Además, es mejor sellar todas las conexiones con sellador sanitario, esto hará que las uniones sean aún más firmes y se convertirá en una protección adicional contra las fugas.

Conclusión

Como puede ver, en la construcción de la estructura no hay nada difícil, es importante llevar a cabo todo el trabajo con cuidado y seguir las recomendaciones. El video en este artículo ayudará a comprender aún mejor algunas de las características del trabajo.
