Aseo con cisterna: características del dispositivo e

09-04-2018
Aguas residuales

No importa qué volumen de cisterna de inodoro, más o menos, de qué material está hecho o dónde está ubicado, este dispositivo es su parte integral. Así que vamos a considerar estos dos componentes dependiendo uno del otro.

Todas las cisternas modernas son muy similares en sus métodos de fijación, y esto no es de particular interés, pero la conclusión inútil de una taza del inodoro puede jugar un papel decisivo en su selección. A continuación, hablaremos con más detalle sobre los diversos matices, así como también le mostraremos el video de este artículo.

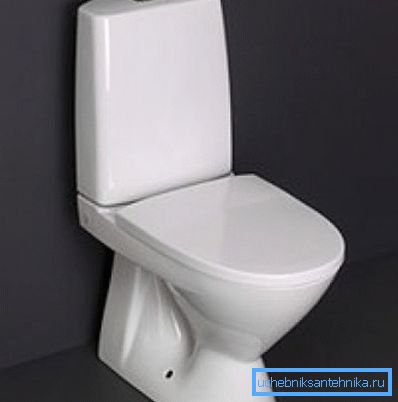

Aseo clásico con cisterna estrecha.

Tanques y aseos

Tanques

Nota Cabe señalar que no existe un inodoro con una cisterna superior, ya que, en cualquier caso, el depósito para el desagüe se puede ubicar solo por encima del nivel del inodoro.

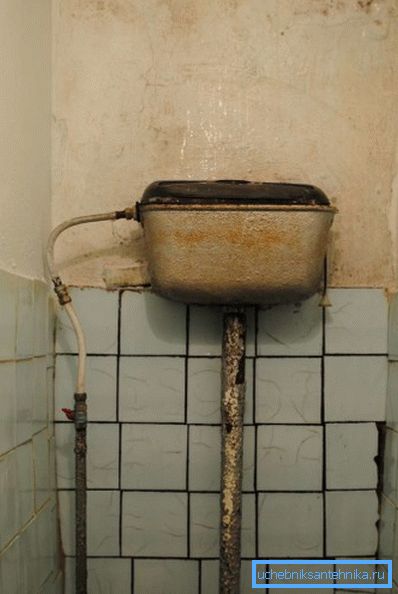

Inodoro fundido de hierro fundido de una vieja muestra.

En la actualidad, es bastante difícil encontrar tal capacidad en el inodoro, que se ve en la foto superior, pero, sin embargo, es posible, porque la estructura de este tipo de cisterna para inodoro es muy simple y, por lo tanto, confiable, lo que les permitió permanecer hasta ahora. .

Tales tanques estaban hechos de hierro fundido y tenían una palanca lateral para abrir la válvula de cierre a la taza del inodoro. Además, todos los nodos de tal mecanismo eran partes separadas que pueden cambiarse y repararse, lo que permitió que estos libros raros se conservaran hasta nuestros días.

Mecanismo de drenaje de estilo antiguo

El mecanismo de bloqueo en sí tenía una forma muy similar a un émbolo con una cabeza de goma o plástico, sin embargo, el principio de funcionamiento de esta válvula no ha cambiado en nuestros días. El agua que entra por el lado de la parte superior del tanque se metió dentro, y había un flotador conectado por una palanca a la válvula de cierre de la abertura del suministro de agua.

Cuanto más alto se elevó el nivel de líquido, más alto se elevó el flotador, arrastrando la válvula con la palanca y presionándola contra el agujero hasta que finalmente la bloqueó. Cuando se aplicó presión a la palanca de drenaje (se tiró hacia abajo), levantó el émbolo y el agua se descargó, y todo el ciclo de llenado se repitió nuevamente.

Tanque de un solo boton

En la actualidad, se está haciendo un inodoro con una cisterna baja, es decir, el tanque está ubicado directamente en el armario en la parte posterior del aparato, aunque el principio de recolección y descarga de agua para el lavado de aguas residuales no ha cambiado en absoluto, pero se han producido cambios significativos en el diseño del mecanismo de drenaje.

Ahora el agua se descarga presionando un botón que acciona el vástago de la válvula, levantándolo con la ayuda del empuje inverso (en versiones anteriores, el vástago simplemente subía con una bola atornillada sobre la parte superior de la tapa)

Mecanismo de drenaje con un botón.

La diferencia principal aquí no radica en el principio de funcionamiento, sino en el diseño de válvulas, ya que los mecanismos modernos se realizan en forma de dos módulos: uno para ajustar el suministro de agua al tanque y el otro para ajustar su descarga.

Por lo tanto, si algún componente del mecanismo falla, simplemente no tiene sentido repararlo:

  • Primero, no existe todo, desde plástico y caucho y piezas de repuesto, como tales, hasta los módulos.;
  • y, en segundo lugar, es mucho más fácil reemplazar un mecanismo de este tipo desde dos módulos completamente - Buen precio, razonable le permite hacerlo.
Accesorios de drenaje con dos válvulas

Un fregadero doble, ya sea un inodoro con una cisterna plana o convexa, puede ser ajustable, o puede ser una opción predeterminada, lo que es extremadamente rentable para el uso privado. Por ejemplo, si la capacidad de la cisterna de la taza del inodoro es de un promedio de 8 litros, entonces un pequeño desagüe descargará 4 litros sin opciones.

Ajuste de flotador

Entonces, la cantidad de litros en una cisterna de inodoro y la cantidad de agua que se descargará puede depender de usted, es decir, puede simplemente ajustar este nivel utilizando las capacidades de movimiento del flotador. El flotador está fijo en la barra vertical dentada y puede elevarse más alto o más bajo más bajo - cuanto más alto lo levante, más agua se recogerá en el tanque y, por supuesto, se descargará para el lavado.

Inodoros

Conexión de tubería: a) directa; b) inclinado; c) vertical

Cualquier inodoro con cisterna incorporada puede diferir en la pendiente de la boquilla y esta es su principal característica distintiva a la que debe prestar atención al comprar e instalar.

La cosa es que esta salida puede tener una pendiente diferente, es decir, ¿ser recta a 90 °, inclinada a 45? O estrictamente vertical al suelo. La elección del modelo dependerá de la ubicación e inclinación del zócalo del drenaje de alcantarillado.

Considera este ejemplo: tomas un inodoro con una salida directa y quieres instalarlo en un baño pequeño, donde la puerta se abre hacia adentro y la pendiente del zócalo de la te del ventilador tiene 45 °.

En la práctica, esto significa que tiene que mover el inodoro hacia el elevador lo más cerca posible para que la puerta no lo golpee, y no puede colocar un adaptador de plástico duro para la conexión, ya que no hay suficiente espacio. Solo queda una cosa: insertar una corrugación, pero en el zócalo quedará apretado, pero el manguito se deslizará desde el tubo desde la tensión, formando un espacio en la parte superior del tubo.

Nota También se observará una situación similar con otra combinación, cuando un inodoro con una cisterna incorporada tiene una boquilla inclinada y el zócalo de la T del ventilador sale de la pared en un ángulo de 90 °. Lo mismo sucederá, solo el brazalete se arrastrará hasta el fondo.

Instalacion

Marcando el suelo debajo de la suela.
  • Entonces, imaginemos que hemos elegido el inodoro que necesitamos con la inclinación correcta de la boquilla y el tanque (simple, doble) adecuados en términos de volumen y método de descarga. El siguiente paso es marcar el piso debajo de la suela, como en la foto de arriba, y para ello, debe conectar el dispositivo a la T del ventilador y elegir la posición más adecuada para él. Después de eso, perfile el perímetro de la suela con un lápiz o un marcador, y ponga marcas a través de los orificios para que los pernos se fijen.
El piso debajo de la suela es mejor frotarlo con silicona.
  • Luego, retire temporalmente el accesorio de plomería a un lado y en el lugar marcado para la fijación, taladre los agujeros. Si el piso está cubierto con baldosas de cerámica, entonces las baldosas deben hacerse con un taladro o un perforador, pero en el modo de perforación sin impacto, como lo requieren las instrucciones, para no romper la baldosa. El perímetro en la línea interior va con sellador de silicona: esto cancelará el posible crujido y eliminará las irregularidades.
Instalación de un inodoro
  • Ahora, el momento más crucial, para instalar el inodoro en el lugar marcado y conectarlo a la T del ventilador, y esto deberá hacerse simultáneamente, sin manchar la silicona en el piso. Si se usa una manguera corrugada como adaptador, entonces, debido a su flexibilidad, este proceso se llevará a cabo con un adaptador rígido, algo más difícil, pero en cualquier caso, en este punto es mejor trabajar con un asistente. Los pernos de anclaje con clavijas se insertan en los orificios y se sujetan, pero tenga cuidado de no apretar demasiado el perno ni de inflar la suela de cerámica de la taza del inodoro.
  • En la etapa final, todo lo que tiene que hacer es instalar el tanque en el estante del plato, fijarlo y conectarlo al suministro de agua. En algunos casos, cuando se instala el tanque, se usa silicona; esto es necesario cuando las juntas se parecen a la goma espuma; es probable que se salten y se engrasen con sellador.

Conclusión

Si tiene un sistema de suministro de agua en su casa (apartamento) y hay un sistema de alcantarillado, no es tan difícil instalar un inodoro con sus propias manos; lo principal es seguir las recomendaciones dadas anteriormente y dadas por el fabricante. Al ensamblar el tanque, puede simplemente mirar el dibujo en el manual, aunque no siempre es necesario instalar dos módulos.
