Alcantarillado y fontanería: cómo diseñar e instalar la red

Ninguna vivienda puede proporcionar el nivel necesario de confort sin la presencia de redes de ingeniería moderna en ella. Y si los apartamentos a menudo ya están equipados con los sistemas necesarios, entonces, en una casa privada, cada persona resuelve este problema. La instalación de sistemas de suministro de agua y alcantarillado requiere una atención especial, ya que el estado de salud de los habitantes depende directamente de estos sistemas.

Sin agua ni alcantarillado no hay civilización.

Variedades de sistemas de abastecimiento de agua y saneamiento.

Un sistema de suministro de agua es un sistema especialmente diseñado y diseñado, cuyo propósito principal es proporcionar suministro de agua ininterrumpido a varios consumidores en un edificio residencial o administrativo. En pocas palabras, es una tubería con varios elementos adicionales (bombas, filtros, tanques, etc.) que entrega el agua de la calidad requerida desde el punto de toma de agua al baño y la cocina (consulte también el artículo Alcantarillado local: formas de implementarlo con éxito).

En cuanto al sistema de alcantarillado, su tarea es la contraria. Es necesario para la eliminación de aguas residuales, su acumulación en tanques especiales y, en algunos casos, el tratamiento.

Existen normas y reglamentos especiales para la operación técnica de fontanería y sanitarios. Las características de estas redes de ingeniería deben cumplirlas plenamente.

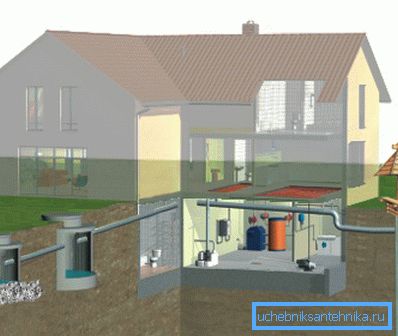

Las redes de ingeniería autónoma más utilizadas.

El suministro de agua y el alcantarillado según SNiP son de dos tipos principales:

  • centralizado - el suministro de agua y la eliminación de aguas residuales se produce utilizando las redes existentes del asentamiento;
  • autónomo - La toma de agua y la eliminación de residuos se realiza utilizando equipos instalados individualmente.

La primera opción es preferible principalmente porque el costo de diseñar e instalar todos los sistemas será mucho menor que cuando construyes tus propias redes. En este caso, la instalación de suministro de agua y alcantarillado consistirá únicamente en el tendido de tuberías internas y su conexión a las comunicaciones de la ciudad.

Todo esto es fácil de hacer con tus propias manos. Sólo es necesario obtener el permiso correspondiente de las empresas de servicios públicos.

Pero lejos de todos los pueblos y ciudades hay una red centralizada de suministro de agua y alcantarillado. Por lo tanto, tenemos que diseñar y construir nuestros propios sistemas, extrayendo agua de un pozo o de un pozo y filtrando drenajes utilizando un tanque séptico o una estación de tratamiento biológico.

Foto de equipo adicional requerido para la disposición del suministro de agua.

Las reglas de operación de las redes de agua y alcantarillado contemplan su división en dos grandes grupos.

El criterio de clasificación es un método de transporte de un líquido:

  1. Flujo libre En este caso, el agua fluye a través de las tuberías bajo la acción de la gravedad. Todos los elementos deben estar en un cierto ángulo.
  2. Cabeza de presion Se usa cuando no hay posibilidad de diseñar y construir un sistema de flujo libre (por ejemplo, en áreas con terreno difícil). En este caso, es necesario utilizar bombas que bombeen agua.

Presta atencion El sistema de presión solo puede funcionar en presencia de electricidad. Por lo tanto, se debe tener cuidado para garantizar el funcionamiento ininterrumpido de esta red. Es posible que deba comprar e instalar un generador eléctrico que proporcione alojamiento para la electricidad durante los accidentes.

Suministro de agua y diseño de sistema de alcantarillado.

Esta etapa de trabajo es casi más importante que la propia construcción. Es mejor pedir ayuda en organizaciones especiales o con especialistas con habilidades y calificaciones relevantes.

Puede emprender este negocio solo si planea construir un esquema simple para dar servicio a una casa de campo. De lo contrario, puede encontrar muchos problemas que deberán gastarse en una gran cantidad de tiempo y dinero. A veces necesitas comenzar todo el proceso con una pizarra limpia.

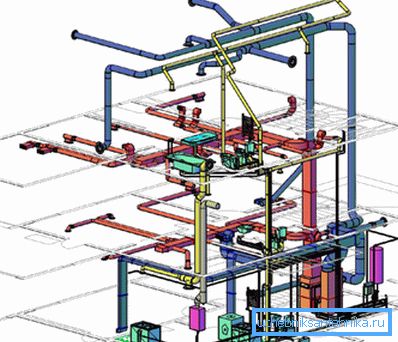

Es casi imposible diseñar un sistema de plomería y alcantarillado por su cuenta.

Primero debe decidir el número y la ubicación de los puntos de toma de agua del sistema de suministro de agua. La opción más sencilla es cuando la cocina y el baño se encuentran en habitaciones adyacentes. En este caso, puede utilizar una sola canalización de alcantarillado.

Un caso más complicado es una casa de dos o tres pisos, cada una de las cuales también tiene un baño o un inodoro. Será necesario utilizar varias canalizaciones verticales y, tal vez, los mismos pozos acumulados o fosas sépticas.

Además, es necesario realizar otros cálculos:

  • elija una fuente de consumo de agua: puede ser un pozo, un pozo individual o simplemente un reservorio abierto (lago, río);
  • para establecer el nivel de la presencia de agua subterránea - pueden ser necesarios trabajos de investigación geológica del suelo (la ingeniería existente y el dibujo topológico de la parcela de tierra también ayudarán);
  • determinar la necesidad de agua potable: se calcula en el día y depende de la cantidad de personas (esto se requiere para seleccionar el equipo de la capacidad requerida);
  • seleccione el tipo de depuradora o depósito de aguas residuales que se instalará en el sitio.

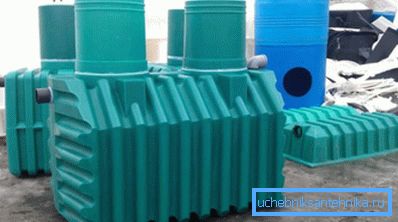

Fosas sépticas listas

Sugerencia Como último recurso, se recomienda comprar estructuras confeccionadas que se venden en ferreterías. Se dispone de tanques de almacenamiento de plástico, tanques sépticos prefabricados y estaciones de tratamiento biológico.

Instalación de redes de ingeniería.

La construcción del suministro de agua y las aguas residuales en el sitio solo se puede iniciar después de la creación del proyecto.

Debe contener:

  • Lugares de instalación de diversos elementos, piezas con forma y accesorios;
  • Dimensiones de ciertos elementos.

Para facilitar la lectura de la documentación desarrollada, debe utilizar los símbolos convencionales de plomería y sanitarios. Entonces para el trabajo no serán necesarias instrucciones adicionales.

De lo contrario, existe el peligro de utilizar tuberías de menor diámetro, otras válvulas de cierre, etc. Y la distancia incorrecta entre el suministro de agua y las aguas residuales puede incluso conducir a la contaminación del agua en el pozo o en el pozo.

Fabricación de tuberías internas.

La construcción de tuberías y aguas residuales dentro de la casa comienza después de la construcción de la estructura del marco, así como la disposición del techo.

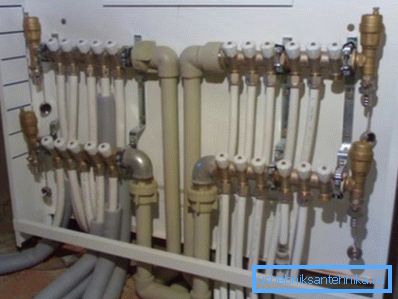

Nudo del sistema interno de suministro de agua de una casa particular.

Enumeramos los principales matices de este proceso:

  • el diámetro de las tuberías de agua utilizadas se calcula en función del número de puntos de entrada de agua en la casa;
  • Antes de ingresar a la tubería en la casa, se recomienda instalar una válvula de cierre departamental, luego el equipo de contabilidad, y solo después de esta: una grúa doméstica;
  • todos los elementos principales de los sistemas de plomería y drenaje (bombas, filtros, medidores, válvulas de cierre, etc.) están instalados en el sótano;
  • Es recomendable prever la instalación de tres bombas: las dos primeras suministran agua con carga mínima y máxima, la tercera, en situaciones de emergencia;
  • No olvide observar la pendiente de la tubería prevista en el proyecto;
  • La distancia entre la tubería de agua potable y la tubería de salida de alcantarillado y otras tuberías (gas, calefacción) debe ser de al menos 1,5 metros.

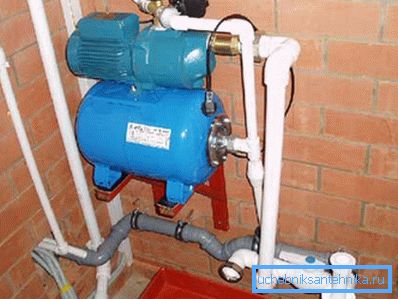

La presencia de varias bombas permitirá un uso más racional del sistema de suministro de agua.

Sugerencia Incluso si está tomando agua de un pozo o pozo, se recomienda no descuidar la instalación de equipos de medición de agua. Así será más fácil tener en cuenta los costos en términos naturales y monetarios. Además, se puede usar, por ejemplo, para calcular la cantidad de agua necesaria para llenar la piscina, el estanque artificial, etc.

Junta externa del sistema

En cuanto a las redes de ingeniería, colocadas al aire libre, aquí debe prestar atención a tales momentos:

  1. La profundidad de la zanja de colocación de tuberías debe superar la distancia a la que se congela el suelo en invierno. Esto evitará la congelación del agua y la ruptura de la tubería.
  2. Al cruzar el suministro de agua y el alcantarillado, la distancia entre las tuberías debe ser de más de 40 cm de altura. Además, se debe equipar una carcasa de acero especial para este sitio, protegiendo las tuberías por una distancia de 5 a 10 metros (según la naturaleza del suelo).
  3. Las tuberías de cruce solo deben realizarse en ángulo recto.
  4. La distancia entre las tuberías pavimentadas paralelas debe ser de al menos 1,5 metros.

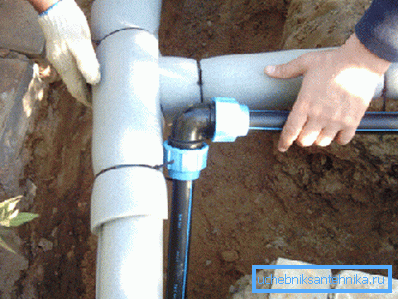

La instalación de redes en la calle también tiene sus propias características.

Conclusión

Recuerde que no solo la duración de su operación y la ausencia de accidentes dependen de la correcta observancia de todos los requisitos al instalar redes de ingeniería en una casa privada (consulte también el artículo Alcantarillado autónomo en una casa privada: elegir la mejor opción).
