Alcantarillado en un edificio de gran altura: las

16-03-2018
Aguas residuales

El sistema de alcantarillado en un edificio de gran altura tiene varias características, principalmente debido al hecho de que el sistema es mucho más complicado que en una casa privada, y debe hacer frente a cargas bastante grandes durante la operación. Para comprender todas las características de la estructura, es necesario conocer los principios básicos sobre los que se crea y representar a qué funciones se destina cada elemento.

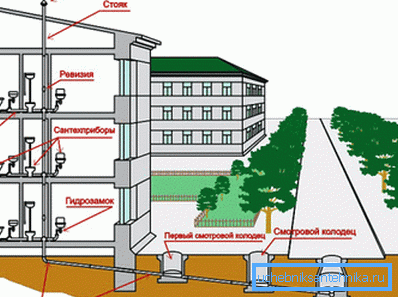

Así es como se ve el sistema general en una forma simplificada, como puede ver, no hay nada complicado en él.

Requisitos del sistema

Inmediatamente, vale la pena señalar que las organizaciones de diseño que conforman el diseño del sistema, en su trabajo, se guían por las numerosas reglas establecidas en el SNiP y el GOST relevantes. Por lo tanto, no vale la pena hacer esta parte del trabajo con sus propias manos, ya que incluso el sistema de alcantarillado más simple en el edificio de cinco pisos es en realidad mucho más complicado de lo que parece a primera vista.

Los siguientes requisitos se imponen en todas las instalaciones de este tipo, sin excepción:

Diámetros óptimos de tubería Para el mejor funcionamiento, es necesario calcular todos los tamaños, esto depende en gran medida de lo bien que se descargará el agua residual y de la resistencia de la construcción a los bloqueos.
El uso de materiales y componentes de calidad. Si se utilizaron anteriormente productos de hierro fundido, hoy en día el plástico ocupa la posición de liderazgo debido a una serie de ventajas: muy poco peso de los elementos, resistencia a los bloqueos debido a las paredes lisas, facilidad de instalación y alta durabilidad
Cumplimiento de la normativa. Hay muchos requisitos para la ubicación de los elementos, su fijación y la distancia de las paredes. Cualquier violación puede llevar al hecho de que las autoridades reguladoras simplemente no aceptan el objeto, lo que resultará en costos adicionales por alterar el sistema de acuerdo con los requisitos
Fiabilidad y durabilidad. El diseño debe ser lo más confiable y conveniente posible para el mantenimiento, de modo que en caso de situaciones de emergencia se resuelva rápidamente el problema, ya que cualquier mal funcionamiento está lleno de inundaciones de varios apartamentos a la vez, e incluso a veces pisos completos.

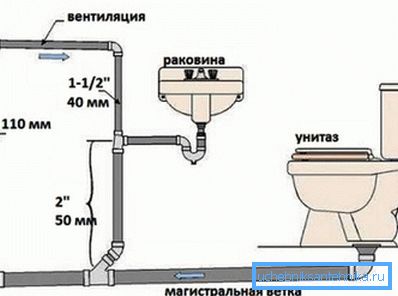

Cada habitación de la casa en la que hay un sistema de alcantarillado se diseña por separado.

Resumen de los principales componentes del sistema.

El esquema de alcantarillado en un edificio de varios pisos es mucho más complicado que en un edificio privado, y cada parte es muy importante, y cualquier deficiencia se convierte en grandes problemas después. En este sentido, es importante conocer algunos factores que afectan directamente la calidad del trabajo de todo el sistema de alcantarillado.

Riser

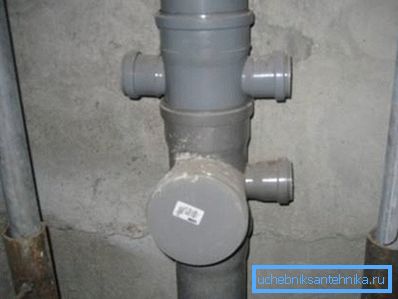

La parte principal de la construcción, sin la cual la colocación de aguas residuales en edificios de gran altura es imposible

El canal de alcantarillado en un edificio de varios pisos está sujeto a las cargas más severas, y es esta parte del sistema lo que es fundamental.

La ubicación de las partes restantes se determina exactamente de acuerdo con la posición de la carretera principal, por lo que la revisión debe comenzar con ella:

  • La ubicación de las bandas, su diámetro y el material de fabricación se determinan en la etapa de diseño.. Todo el trabajo comienza con el estudio del proyecto y de acuerdo con él.

Presta atencion No puede permitir el paso del elevador a través de la sala de estar o junto a ellos, porque incluso el sistema correctamente ensamblado tiene un nivel de ruido suficientemente significativo, lo que creará incomodidad constantemente para todos los residentes.

  • En primer lugar, se lleva a cabo el marcado de la posición futura de la estructura, se puede ubicar tanto dentro de las paredes (entonces se necesitará luz estroboscópica) como en el exterior, en este caso la tubería se expone con una cierta indentación de la superficie.
  • Si la instalación tiene sangría de la superficie, entonces es necesario fijar las abrazaderas que fijarán la estructura, para esto, se perforan en las placas los agujeros para los tacos que vienen con el accesorio.. Es importante controlar la verticalidad de la ubicación de las abrazaderas para poder realizar los ajustes necesarios rápida y fácilmente, utilizando tornillos de tornillo.

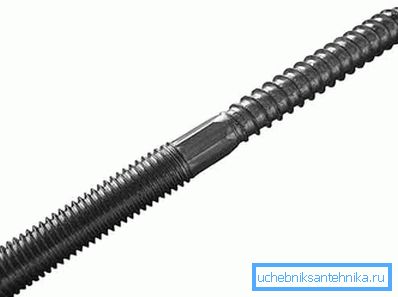

En la foto: el tornillo prisionero está diseñado específicamente para un ajuste rápido de la posición de las abrazaderas de fijación para tuberías de alcantarillado
  • La siguiente es la instalación del elevador., el trabajo comienza desde la parte inferior, mientras que después de la instalación de cada elemento, su posición está controlada por el nivel de construcción, la posición debe ser estrictamente vertical y sin desviaciones.

Recuerde El diámetro del efluente principal debe ser el mismo en toda su longitud, lo que garantiza que no se produzcan bloqueos en lugares de grosor variable, ya que son las áreas más peligrosas.

  • Para la ventilación, los tubos de escape se dirigen hacia el techo., que debe estar ubicado a una distancia de al menos 4 metros de ventanas y balcones abiertos.

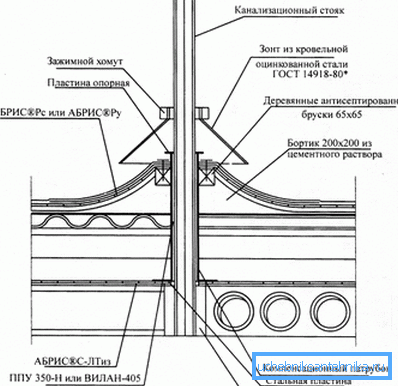

La salida de la tubería al techo debe protegerse adecuadamente contra fugas durante la precipitación.

Vale la pena señalar que el dispositivo de alcantarillado pluvial en un edificio de varios pisos rara vez se realiza hoy en día a través de elevadores debido al hecho de que durante la precipitación los residentes se ven perturbados por el ruido extraño que fluye por el agua. Por lo tanto, la mayoría de las veces en las casas modernas es un sistema de aliviadero separado.

Aguas residuales en apartamentos

Esta parte es muy similar al sistema en casas privadas.

Al diseñar e instalar, debe recordar varias reglas importantes que garantizarán la operación más larga posible sin bloqueos, debe comprender cómo se organiza el sistema de alcantarillado y qué indicadores son más importantes:

  • Para un funcionamiento suave, es necesario que todas las tuberías converjan hacia el tubo ascendente con una pendiente de 3 a 5 grados, mientras que es importante que la figura sea la misma desde el principio hasta el final. Por lo tanto, es necesario establecer cuidadosamente la posición de todos los elementos antes de que sean fijos y fijos. Un sesgo desigual puede ser una causa de bloqueo, que será muy difícil de eliminar.

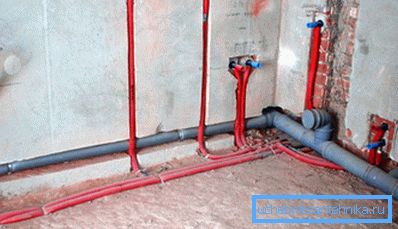

La pendiente debe ser uniforme en toda la longitud.
  • Es mejor hacer un sistema en el que la tubería vaya desde la cocina a través del baño o el baño hasta la tubería vertical sin giros ni ramas. Cuantas menos curvas haya en la tubería, menor será la probabilidad de bloqueos y depósitos en las paredes. Las instrucciones para llevar a cabo el trabajo son simples: el menor número de giros posible y los gradientes uniformes posibles.
  • No olvide la necesidad de dejar los nodos de revisión para limpiar el sistema en caso de problemas. Vale la pena recordar que, según las estadísticas, lo más problemático es el área desde el fregadero de la cocina hasta el baño. También es importante dejar la escotilla de inspección en la canalización vertical, de lo contrario, será imposible eliminar el bloqueo de la alcantarilla sin dañar la tubería.
Es mejor usar tuberías y accesorios de plástico, su precio es bastante democrático y el proceso de instalación es muy simple: usted mismo puede enfrentarlo

Conclusión

Solo la implementación de todas las recomendaciones de los documentos reglamentarios garantiza un buen resultado, ya que los sistemas de alcantarillado y su correcto funcionamiento dependen en gran medida de una instalación de alta calidad. El video en este artículo ayudará a entender el tema aún mejor.
