Alcantarillado doméstico - guía de instalación detallada

No es una tarea tan fácil organizar el sistema de eliminación de desagües de una casa correctamente, como puede parecer a primera vista. Las aguas residuales domésticas de acuerdo con SNiP deben cumplir con los requisitos de masa y tener en cuenta varios estándares a la vez. Sin embargo, seguir las pautas de esta guía lo ayudará a evitar errores.

Requisitos reglamentarios para aguas residuales domésticas.

El GOST para el suministro de agua y las redes de alcantarillado interno contienen los requisitos básicos para la construcción y operación de los sistemas de suministro de agua y saneamiento.

Ya en esta etapa es posible atascarse durante mucho tiempo en el análisis de la literatura, porque la mención del sistema de alcantarillado y el suministro de agua se encuentra en varios documentos a la vez:

• SNiP 2.04.01-85 *: puede considerarse el documento principal de toda la lista. Contiene datos básicos requeridos para la instalación;
• SNiP 2.01.09-85 - utilizado principalmente en el diseño de suministro de agua;
• SNiP 2.04.03-85: la atención se centra en el cálculo hidráulico de los elementos de la red de drenaje. Tiene valor para las organizaciones especializadas, pero cuando se dejan las aguas residuales solo en la casa no es útil;
• SNiP 2.04.07-86 *: regula los métodos de calentamiento de agua para un sistema de suministro de agua caliente centralizado, también contiene instrucciones para el tratamiento adicional del agua;
• SNiP 3.05.01-85: desde aquí puede aprender solo las reglas para la colocación de dispositivos sanitarios en altura;
• GOST 2874-82 *: presenta requisitos para la calidad del agua.

También vale la pena señalar el SNiP 3.05.04-85 *, pero duplica en gran medida el SNiP en las redes internas: aguas residuales de 1985.

Sobre la base del análisis de estas normas, es posible formular los requisitos generales que debe cumplir el sistema de alcantarillado de una casa:

• las aguas residuales solo se deben descargar a través de tuberías cerradas bajo la influencia de la gravedad;
• la conexión de todos los accesorios de plomería con la tubería debe realizarse a través de la trampa de agua del sistema de alcantarillado;

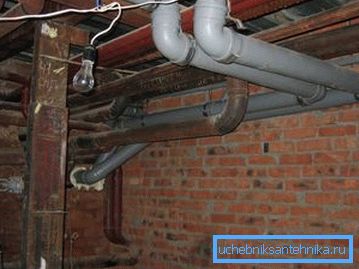

• con respecto a la colocación, se permite el uso del método de colocación de tuberías abiertas en sótanos y semisótanos. En otros casos, se utiliza un método oculto de colocación (para el acabado de paredes, en minas, cajas especiales, etc.);

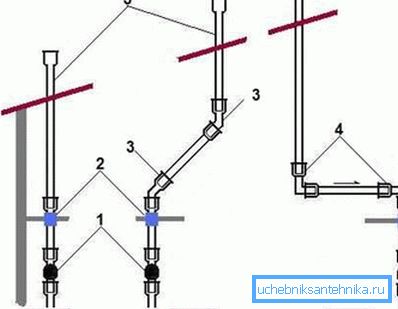

• Además, GOST para el suministro de agua y las redes de alcantarillado interno requieren la provisión de ventilación del sistema de alcantarillado. La ventilación se realiza a través de elevadores y se muestra en el techo, la elevación mínima sobre el nivel del techo es de 0,3 m;

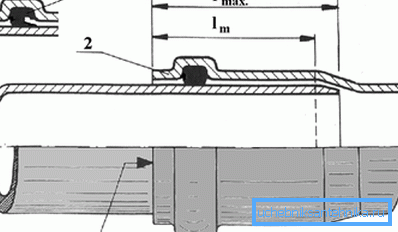

• La conexión de elementos individuales de la tubería se realiza en forma de campana mediante sellos.

¿Polipropileno o PVC?

Recientemente, el plástico ha venido a reemplazar los habituales tubos de acero o hierro fundido, además de su bajo peso, este tipo de tubería aún no se oxida y tiene una durabilidad envidiable. La elección es más a menudo entre tuberías de polipropileno y tuberías de PVC.

Los tubos de polipropileno tienen una mayor sensibilidad a la temperatura, debido a esto, es necesario usar boquillas de compensación para eliminar los cambios dimensionales. Su fuerza disminuye al aumentar la temperatura del efluente.

Las tuberías de PVC están libres de tales desventajas. Solo puede quejarse de que este material no tolera la exposición prolongada a altas temperaturas y no es tan plástico como el polipropileno.

En general, las tuberías de PVC se utilizan con mayor frecuencia para el sistema de alcantarillado interno. El polipropileno se puede utilizar en áreas seleccionadas.

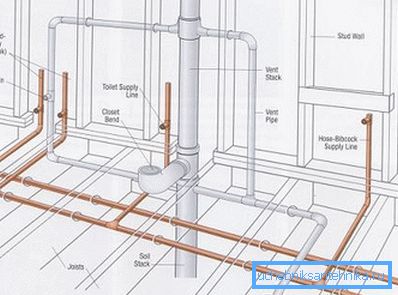

Planificación de aguas residuales domésticas.

La planificación es necesaria no solo porque puede comparar varias opciones para la colocación de aguas residuales y luego elegir la más sencilla. En esta etapa, también se determinan la longitud requerida de la tubería y los accesorios requeridos para las aguas residuales internas.

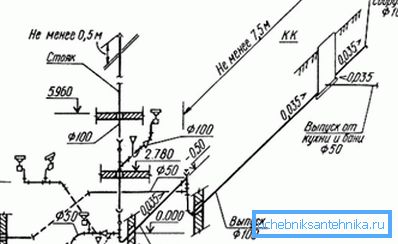

Un simple sistema de alcantarillado se puede proyectar rápidamente en una hoja de papel cuadriculado.

La instrucción en esta etapa se ve así:

• plano de casa / piso de escala dibujada;
• determina la ubicación de los dispositivos sanitarios en el plan;

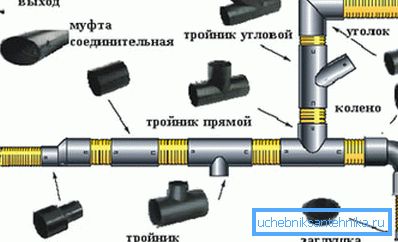

• El diagrama muestra la tubería, así como los elementos de diseño necesarios que se muestran en forma de símbolos (tees, adaptadores, codos, etc.);
• debe recordarse que la ventilación del canal de alcantarillado se muestra en el techo de la casa, esto se tiene en cuenta al calcular la longitud total de la tubería.

La secuencia de acciones propuesta debe repetirse para cada piso. Al calcular el número requerido de elementos conformados, es necesario tener en cuenta las reglas generales para realizar el trabajo y los requisitos para las aguas residuales internas.

Normas generales para la instalación de aguas residuales domésticas.

El suministro interno de agua y el alcantarillado según SNiP deben organizarse de acuerdo con las siguientes reglas:

• Como regla general, las tuberías con un diámetro de 110 o incluso 150 mm se utilizan para aguas residuales internas, una excepción puede considerarse una sección de la tubería, por ejemplo, de los accesorios de plomería de la cocina;
• El diámetro mínimo recomendado para el tubo ascendente es de 110 mm.;

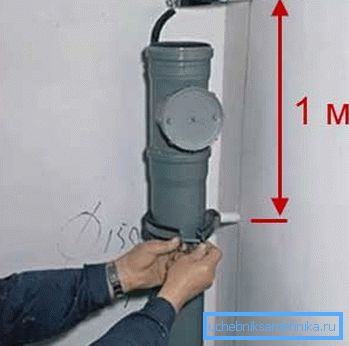

• no te olvides de pinzas. La abrazadera debe estar debajo de cada conexión de los elementos de la tubería, la distancia máxima entre las abrazaderas es de 0,4 m. Al instalar el elevador, las abrazaderas se instalan después de 1 m;
• el número de trampas es igual al número de accesorios de plomería;
• el número de esquinas debe ser mínimo, es deseable asegurar una conexión sin problemas de las secciones de la tubería, ¿Para esto puedes, por ejemplo, en lugar de conectarte en un ángulo de 90? ¿Está permitido usar 3 rodillas de 30?

• Después de cada turno se arregla una revisión. - una camiseta regular con una tapa de apertura;

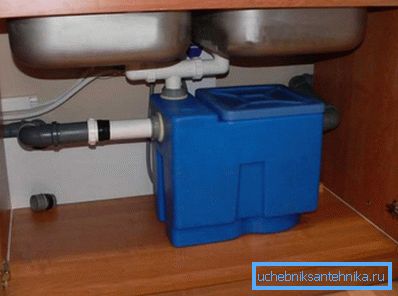

• trampa de arena para aguas residuales domésticas - No es un elemento requerido. Sin embargo, pequeñas trampas de arena de volumen (no más de 0.1 m).³) Se puede instalar debajo del fregadero. Esto reduce el riesgo de contaminación por aguas residuales.

Presta atencion La pendiente de las tuberías horizontales del sistema de alcantarillado interno se puede aumentar a 3-4 cm por 1 m. Debido al aumento del caudal, se pueden evitar los bloqueos de las tuberías.

Las reglas enumeradas pueden considerarse universales.

Dispositivo interno de aguas residuales.

En general, la instalación del sistema de alcantarillado comienza desde el tanque séptico y hacia el equipo sanitario. La instalación de aguas residuales internas a menudo se realiza en la dirección del tubo de escape a los accesorios de plomería.

El trabajo se realiza en 3 etapas:

• instalación de la canalización vertical;
• distribución del piso;
• Conexión a equipos sanitarios, instalación de trapikov en la ducha, etc.

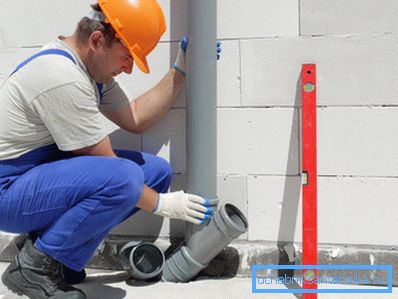

Instalación vertical vertical

En el momento en que comience la instalación del sistema de alcantarillado interno, se deberán completar los trabajos de construcción principales. En cuanto a los edificios de varios pisos, las aberturas deben prepararse en los techos, además, debe conocerse el nivel del piso terminado.

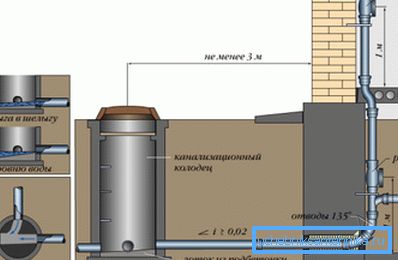

Por sí mismo, el elevador es fácil de instalar, solo necesita conectar las secciones de tuberías en una sola pieza e instalar las tees en los lugares correctos. También se recomienda instalar tees oblicuos de revisión en cada piso y en el sótano. Gracias a ellos, las aguas residuales se pueden limpiar a mano.

Se recomienda instalar las abrazaderas para que el anillo esté directamente debajo de la expansión del zócalo. Debido a esto, las tuberías no solo no se desviarán horizontalmente, sino que no se moverán verticalmente.

En la forma abierta en casas privadas, las bandas casi nunca se dejan. Se pueden disfrazar, por ejemplo, usando una pequeña partición de placa de yeso. Después de eso, puede comenzar a colocar la tubería horizontal en los pisos.

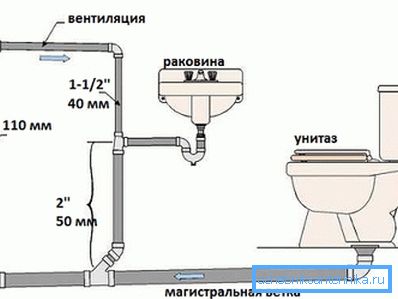

Conexión de aparatos sanitarios con una canalización vertical.

En principio, los tubos se pueden colocar en ambas direcciones (desde la tubería ascendente hasta el dispositivo sanitario o viceversa). En esta etapa es especialmente importante observar la pendiente de la tubería.

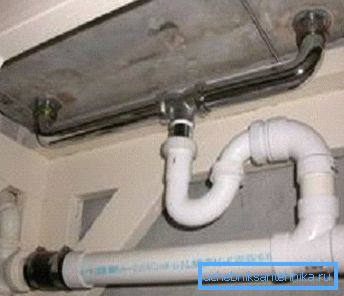

Presta atencion Al instalar desde un accesorio sanitario a un tubo vertical, el bloqueo hidráulico en forma de tubo en forma de S debe primero conectarse a él. Debido al puente de agua, un olor desagradable de las aguas residuales no entrará en la habitación, y el costo de tal construcción es bajo.

A esto le sigue una sección horizontal de la tubería hacia el tubo ascendente. Para garantizar la inclinación requerida de la tubería, se permite colocar juntas debajo de la tubería si no se sujeta con abrazaderas. La distancia entre las juntas no debe superar 1 m.

¿Qué debo buscar cuando el dispositivo de aguas residuales?

Las pequeñas cosas, como siempre, juegan un papel importante.

Se debe prestar especial atención a tales operaciones:

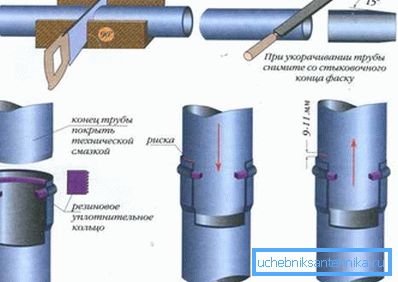

• corte de tubos Cuando el trabajo se realiza a mano, con mayor frecuencia se usa una sierra o una cuerda. Antes de colocar la campana, debe quitar las rebabas con un cuchillo normal y quitar el chaflán del borde de la tubería;

• todas las conexiones deben estar selladas, para esto, las superficies de las tuberías están selladas con un sellador antes de la conexión;
• Puede conectar tuberías de plástico, por ejemplo, con hierro fundido. En este caso, se utiliza un manguito de goma. Primero, se pega con un sellador a la superficie interna de la tubería, y luego se inserta una tubería de plástico en ella;

• al colocar tuberías a través de pisos de concreto, se recomienda hacer un agujero de diámetro más grande que una tubería. Luego se coloca una tubería a través de este canal y se aísla.

Resumiendo

En cada casa es necesario resolver el problema del drenaje. Si la casa solo tiene planeadas aguas residuales internas, las tuberías de PVC serán una excelente opción. Debido al alto rendimiento, principalmente la durabilidad, se han vuelto particularmente populares en los últimos años. En cuanto a la tecnología de los dispositivos de alcantarillado, entonces, a pesar de la abundancia de requisitos reglamentarios, todos podrán hacer frente a esta tarea.

El video de este artículo se centra en el aspecto técnico del problema.
