Aguas residuales en la casa: cómo se hace.

19-06-2018
Aguas residuales

Como regla general, la colocación de todas las comunicaciones se diseña simultáneamente con la construcción del edificio, pero a veces el sistema de alcantarillado de la casa sobre pilotes o sobre una base de listones se instala mucho más tarde, lo que causa muchos inconvenientes. Sin embargo, la provisión de dicha conveniencia en un edificio residencial es un requisito necesario de las normas sanitarias básicas, por lo que, a pesar de diversos obstáculos, las tuberías de aguas residuales son necesarias de todos modos.

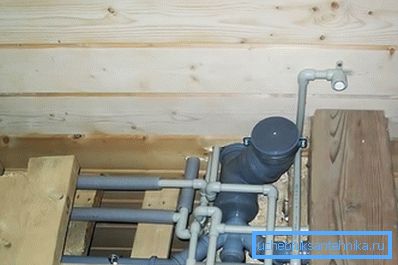

Fontanería y alcantarillado en una casa de madera.

Usted mismo puede hacer una tubería de este tipo, y hablaremos de ello más adelante, así como también ver el video en este artículo.

Alcantarillado en una casa particular

Observar la pendiente

Nota Cuando las aguas residuales se instalan en el sector privado en el hogar, para este fin se utilizan principalmente tuberías de plástico con un diámetro de 50 mm y 100 mm, pero además, se puede usar un diámetro de 32 mm para un lavavajillas o una lavadora, así como 150 mm para la calle.

Pendiente optima
  • De acuerdo con SNiP 2.04.01-85 *, las aguas residuales en edificios residenciales y áreas adyacentes deben instalarse con una cierta pendiente de tubería, que depende directamente de su diámetro. Por lo tanto, la pendiente óptima para el flujo de aguas residuales con una sección de tubería de 50 mm es de 30 mm por metro lineal, para 100 mm - 20 mm y para 150 mm - 8 mm, respectivamente. Si estamos hablando de conectar una lavadora o un lavaplatos al sistema de alcantarillado y al suministro de agua (tubería de 32 mm), puede hacerlo sin inclinar el drenaje, ya que el agua es forzada aquí.
  • El aumento de este parámetro solo se permite en secciones cortas (no más de un metro); esto le permite limitar la ruta tanto como sea posible a partir de la aparición de bloqueos. Pero el problema es que cuando el ángulo de la junta disminuye, el agua que se mueve por gravedad no podrá eliminar los residuos sólidos (partículas de alimentos y heces) y, a medida que este ángulo aumenta, el líquido simplemente no tiene tiempo para hacerlo.
  • Además, la instrucción llama la atención sobre los accesorios de esquina que tienen 32, 45? y 90? para todos los diámetros. Entonces, ¿cumplir 90? solo se permite desde el tubo ascendente hasta el plano vertical o para tuberías de 50 mm y 32 mm en la habitación, ya que en el primer caso se crea una buena presión de agua y en el segundo casi no hay residuos sólidos en el líquido. Si al colocar el ducto en la calle es necesario hacer un giro de 90 °, entonces para esto se usan dos ángulos de 45? - Un giro suave no es tan propicio para la formación de bloqueos.

Accesorios y reducciones

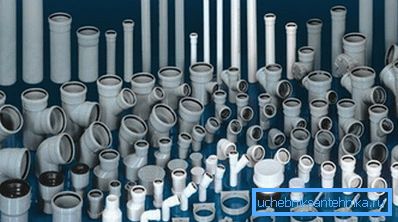

Los accesorios son diferentes configuraciones.

Al instalar, un sistema de alcantarillado para una casa generalmente consiste en tuberías de diferentes diámetros, que nunca se encuentran estrictamente en línea recta, además, el plano de la junta puede cambiar y para este propósito hay muchos accesorios de transición. Dichos adaptadores se utilizan para atar, para girar, para cambiar el plano de la junta, así como para cambiar el diámetro.

La mayor variedad de estos accesorios están hechos para tuberías de 100 mm, pero, sin embargo, también puede encontrar un adaptador adecuado para otras secciones.

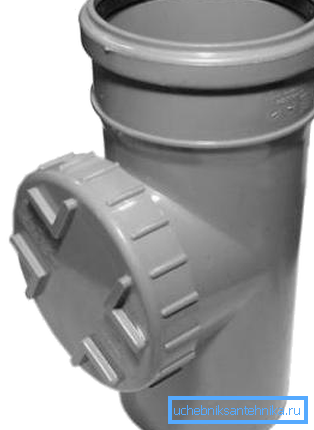

Auditoria

Para las secciones de la tubería de más de 4 metros, así como para la auditoría de revisión de las curvas, que es muy similar al tee, pero la apertura lateral se cierra con una tapa. Este adaptador se usa para limpiar obstrucciones en áreas remotas.

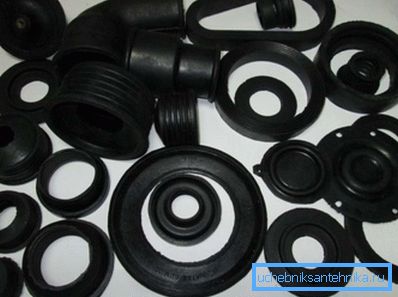

Reducciones de caucho y juntas.

Además, las reducciones de goma y los sellos se utilizan para el acoplamiento, que, de hecho, también se pueden llamar elementos de reducción. Los sellos se utilizan para acoplar tuberías del mismo diámetro, cuando el extremo de un tubo se inserta en un vidrio ligeramente expandido de otro (por lo tanto, la función de reducción) - el precio del sello ni siquiera se considera, ya que se suministra.

Pero la reducción puede ser necesaria cuando se acopla plástico con hierro fundido (no se puede prescindir de él cuando se reemplaza el elevador en un apartamento en un edificio de gran altura). O, por ejemplo, al cambiar de una tubería de 50 mm a 32 mm (para lavadoras y lavavajillas) y, por supuesto, al instalar una manguera de sifón.

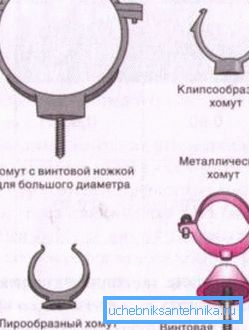

Soportes o abrazaderas

La tubería (si no está instalada en el piso o la pared) se fija para inmovilidad con la ayuda de abrazaderas de plástico o metal de un cierto diámetro. El plástico, por regla general, se utiliza para diámetros pequeños (32 mm), en otros casos se utilizan soportes metálicos.

Trabajos de instalación en la casa.

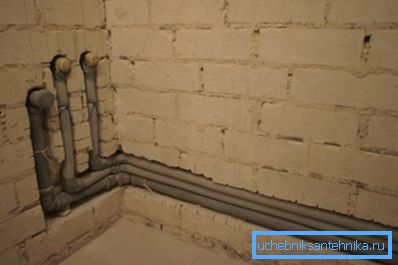

Alcantarillado y plomería ocultos en las ranuras de la pared.

En primer lugar, independientemente de que se trate de un sistema de alcantarillado en una casa de marco o en una estructura de ladrillo, bloque o madera, es necesario marcar la instalación de las instalaciones sanitarias en relación con la salida de la tubería a la calle. Por consiguiente, primero debe determinar dónde saldrán las aguas residuales a la calle, así como su penetración (hablaremos de esto un poco más adelante).

Esta marca le permitirá determinar no solo el material de archivo y el diámetro del material, sino también el número y la configuración de los accesorios necesarios para los diferentes tipos de giros y cruces.

Cuando se está construyendo el sistema de alcantarillado en su casa, luego de marcar los lugares para la instalación de instalaciones sanitarias, debe eliminar las líneas con la pendiente necesaria, a lo largo de la cual se ubicará toda la ruta, con un cable de pintura (chokline). Gracias a estos puntos de referencia, podrá hacer bolígrafos en los lugares correctos o fijar soportes (abrazaderas) en esta etiqueta.

Para la fabricación de ranuras (ranuras) se utiliza un molinillo con un disco de diamante y un taladro de percusión con un cincel. Las dos líneas ásperas del disco recubierto de diamante hacen cortes, la profundidad y la distancia entre sí, según las circunstancias. Después de eso, un cincel (es posible sin un perforador) derriba la tira cortada, ajustando su profundidad según sea necesario.

Para que las tuberías se mantengan en el canal, debe fijarse con algo (antes de colocar yeso o instalar la caja) y los colgadores de banda de metal perforado que se utilizan para los marcos de metal para paneles de yeso son muy adecuados para esto.

Recomendación El cableado listo debe ser probado, vierta agua en él. Si observa una fuga en cualquiera de las juntas, no se apresure a sellar este lugar con silicona o sellador; en tales casos, la junta debe desmontarse, el sello debe ajustarse y volver a montarse. Para que el sello de goma no interfiera con su fricción, el extremo de la tubería está manchado con cualquier detergente líquido para las necesidades del hogar.

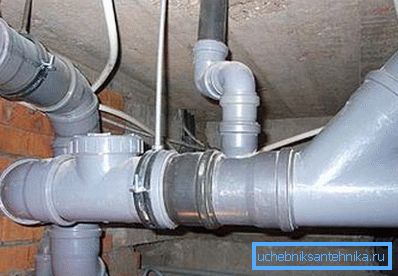

Difícil intercambio en el piso técnico.

Si la casa tiene un piso técnico o un sótano, puede evitar rasurar las paredes; solo desde cada baño, haga un drenaje a través del piso hacia la tubería principal, como se muestra en la foto de arriba. En estos casos, el tubo horizontal generalmente tiene una sección transversal de 100 mm y su pendiente, respectivamente, debe ser de 2 cm por metro lineal.

Este método de cableado ahorra una gran cantidad de costos de mano de obra, así como un espacio útil en la habitación; no es necesario hacer una caja en el interior para ocultar las tuberías.

Trabajos de instalación en el exterior.

La profundidad de la zanja depende del punto de congelación del suelo.

Ahora tratemos con la profundidad de la zanja, que dependerá principalmente de dos factores: el nivel de congelación del suelo en su área, así como la distancia desde la casa hasta el tanque séptico o pozo negro.

Por ejemplo, el nivel máximo de congelación del suelo en su área es de un metro, y la distancia al tanque séptico es de 20 my, al mismo tiempo, debe colocar una tubería de 100 mm. Después de la instalación, el punto crítico de congelación debe ser al menos 10 cm más alto que la pared superior de la tubería.

Esto significa que la profundidad de la casa en el nivel superior será de 110 cm, y para un tanque séptico o pozo negro, esta cifra ya será 110 + 20 * 2 = 150 cm. Pero esto es solo un indicador del nivel superior, pero no la base de la zanja en sí. pero para determinar la profundidad de la excavación, deberá agregar 10 cm de espesor de tubería más 5-10 cm para un cojín de arena.

En la parte inferior de la zanja, vierta una capa de arena con una altura de 5 a 10 cm, para que pueda planear el suelo de manera que no tenga gotas afiladas y, además, objetos afilados (piedras, alambre, accesorios, vidrio) que puedan dañar las paredes de plástico . Después de la planificación, la arena debe compactarse de manera que no se hunda más tarde bajo la presión del suelo.

Es más conveniente ensamblar secciones de tubería rectas, no en una zanja, sino en la superficie, bajando la línea de alcantarillado con bloques de cierta longitud.

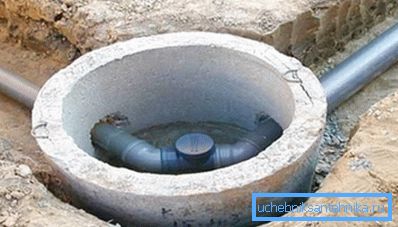

Bien para revision

Como ya se mencionó anteriormente, con una longitud de tubería de más de 4 metros o en giros, es necesario incrustar una conexión de revisión y, para poder acceder a ella, se instalan pozos en dichos lugares.

El pozo en sí puede estar hecho de anillos de concreto al perforar las entradas en los lugares correctos, pero también puede hacer un agujero de este tipo con ladrillos y yeso comunes (lo que es mejor, usted decide, ya que no es una relación técnica y técnica con la calidad de la línea de alcantarillado).

Una vez que haya montado toda la ruta y comprobado la densidad del muelle mediante el drenaje del agua, puede comenzar a echar la zanja con tierra. Pero el suelo no se puede verter directamente sobre la tubería: en primer lugar, puede haber objetos de corte duros (metal, vidrio, piedras) y, en segundo lugar, la tierra en cualquier caso dará lugar a una reducción, lo que puede provocar la deformación de la tubería.

Para evitar tales consecuencias desagradables, la arena se vierte hasta el suelo, que debe estar al menos 5 cm por encima del nivel de la pared superior.

Pero la arena seca también puede desplomarse, pero no puede ser tapada sobre una tubería de plástico, ya que el plástico se puede deformar. Por lo tanto, en tales situaciones es muy simple hacerlo: la arena se humedece abundantemente con agua y se hunde casi instantáneamente tan pronto como el agua llega a la base de la zanja. Después de tal procedimiento de una línea de plástico, ningún hundimiento del suelo es terrible.

Diagrama esquemático de una fosa séptica

Las aguas residuales terminan con un pozo o un tanque séptico, que, por cierto, puedes hacer con tus propias manos, pero este es un tema completamente separado. Además, el tanque séptico se puede comprar en la tienda y su volumen dependerá de la cantidad de jugos en la casa, pero su instalación debe considerarse un artículo aparte.

Conclusión

Como usted entiende, no puede hacer un baño en una casa sin alcantarillado, por lo tanto, a pesar de todos los inconvenientes asociados con la reparación, tendrá que hacer todo el trabajo de instalación para instalar el alcantarillado, paso a paso. Es un poco más fácil hacer esto en el sitio, por ejemplo, puede sortear árboles valiosos utilizando accesorios de esquina.
