Aguas residuales en el baño con sus propias manos: 4 etapas

Es imposible imaginar una vivienda cómoda en un apartamento de la ciudad o en una casa privada sin un sistema de eliminación de aguas residuales de calidad. El sistema de alcantarillado en el baño es un proceso bastante complicado. Sin embargo, todo el trabajo se puede hacer de forma independiente. Basta con seguir las recomendaciones a continuación.

Creación de proyectos

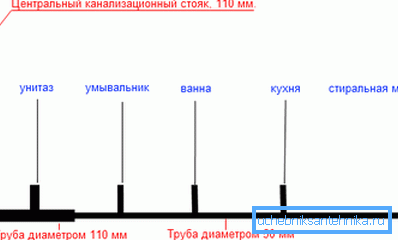

La instalación de aguas residuales en el baño con sus propias manos no comienza con la compra de los materiales necesarios, como pueden pensar los principiantes, y con la creación de un dibujo. En una hoja de papel, debe especificar la ubicación de todos los accesorios de plomería que deben conectarse al sistema de drenaje.

También es útil indicar su apariencia. Esto te ayudará a elegir tuberías del diámetro deseado.

Las instrucciones para instalar el sistema de alcantarillado requieren el cumplimiento obligatorio de las siguientes reglas:

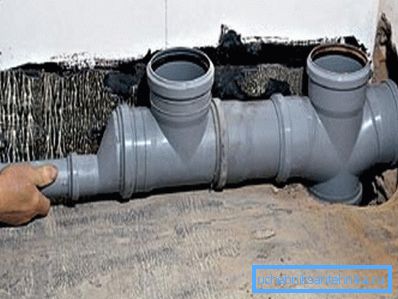

• todas las conexiones se realizan mediante tees especiales o adaptadores que tienen una forma cónica;
• Las tuberías para aguas residuales internas debajo del baño para facilitar la instalación deben colocarse utilizando varias secciones conectadas en serie;
• cuando se combina en un solo sistema, drene el agua del baño y del lavamanos, debe usar una T con una rama que tenga un ángulo de inclinación de 45 o 90 grados;
• es necesario conectar el sifón con la tubería de alcantarillado usando una tubería de drenaje en un ángulo de 90 grados.

Sugerencia Si en el baño se planea instalar un equipo de plomería adicional, es aconsejable proporcionar inmediatamente un orificio de drenaje para él. En la posterior instalación de desagües adicionales será difícil.

¡Punto importante! Antes de mover la alcantarilla de la cocina a la habitación, debe calcular correctamente el diámetro de las tuberías. Como regla general, es suficiente utilizar productos de 80 a 100 mm de tamaño. Eso es suficiente para la mayoría de las necesidades.

Material utilizado y herramientas.

Clasificación de tuberías

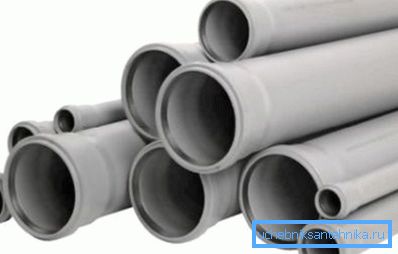

Actualmente, las aguas residuales se colocan solo con el uso de tuberías de plástico.

Tienen ventajas indiscutibles:

• bajo peso
• larga vida útil (garantizada hasta 50 años);
• Facilidad de instalación (para el corte y la conexión no es necesario utilizar equipos especializados).

Hay varios tipos de material:

• de polipropileno;
• cloruro de polivinilo;
• De polietileno.

No se utilizan los dos últimos tipos para la instalación de aguas residuales. Los tubos de polipropileno son los más adecuados, ya que soportan las altas temperaturas del líquido que pasa a través de ellos sin problemas.

Al comprar, preste atención al etiquetado:

1. Las tuberías con la letra "A" se utilizan para la fabricación de sistemas de ventilación. Sus paredes son muy finas.
2. Las tuberías con la letra “B” tienen paredes gruesas y son perfectas para crear sistemas de alcantarillado.

Criterios de selección de tuberías

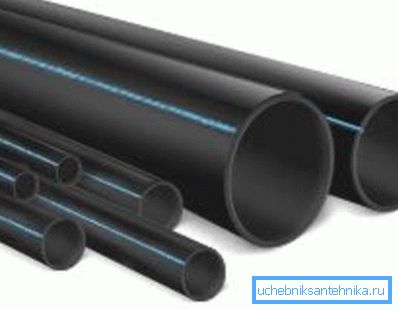

El principal parámetro por el cual se seleccionan las tuberías es su diámetro. Pero muchos fabricantes especifican dimensiones externas, mientras que los parámetros del agujero en sí son importantes para las aguas residuales.

El tamaño mínimo de tubería para varios accesorios de plomería se muestra en la tabla.

Otro tema es la longitud. A la venta hay productos de 1 a 6 metros. La práctica demuestra que es más conveniente trabajar con tuberías de 2 a 3 metros de largo. El material de archivo debe seleccionarse teniendo en cuenta los elementos de conexión utilizados (accesorios).

Equipo requerido

Para crear un sistema de alcantarillado en un baño estándar, necesitará:

• tuberías plásticas de alcantarillado con un diámetro de 50 a 100 mm;
• puños de sellado para sujetar partes del sistema;

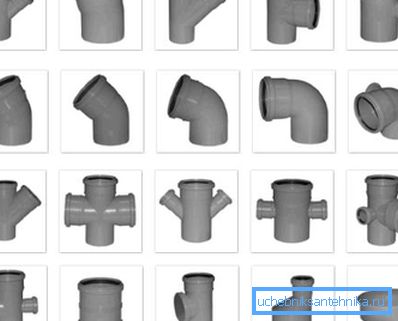

• accesorios de plástico de configuraciones deseadas (dobles, tees, codos, etc.);
• compensador (su diámetro para un apartamento debe ser de 110 mm);
• collares - sirven para la fijación de tuberías del alcantarillado y darles el sesgo necesario;
• escotilla, que permite controlar el estado del tubo ascendente;
• sellador
• mortero de cemento.

También facilitan significativamente el trabajo de tales herramientas:

• rectificadora
• martillos
• cincel
• nivel de construcción
• cinta métrica (cinta métrica);
• marcador

Instalacion de aguas residuales

Etapa 1. Preparación

Si no es demasiado perezoso y ha trazado el esquema del futuro sistema de alcantarillado, su instalación no causará dificultades.

Consideremos con más detalle cada etapa del trabajo:

1. Es necesario calcular y comprar el número requerido de accesorios y adaptadores de diferentes diámetros.
2. Luego debes cortar el tubo en trozos de la longitud deseada. Si no tiene mucha experiencia, es mejor hacerlo inmediatamente antes de la instalación. Así que puedes probarlos en el acto.

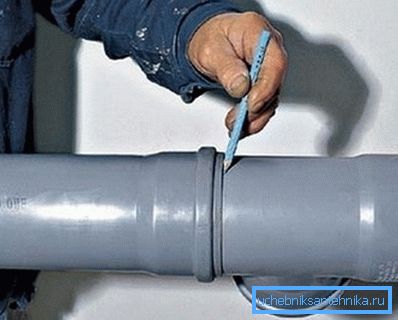

3. El corte se realiza con una sierra para metales. Antes de esto, se recomienda marcar el corte de modo que la cara final quede plana y el ángulo sea de 90 grados. De lo contrario, puede haber problemas con la unión de partes individuales. Los bordes de la tubería deben limpiarse cuidadosamente con un cuchillo o papel de lija.
4. Todas las tuberías deben instalarse con una ligera pendiente. Las aguas residuales se eliminan no por bombas, sino por gravedad. Para arreglar la inclinación de la tubería, puede usar soportes especiales que se venden en las ferreterías.

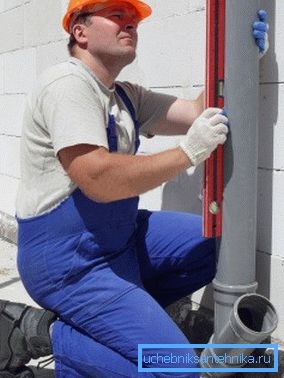

Etapa 2. Instalación del elevador.

Reemplazar el tubo central es la etapa más crucial de todo el trabajo. Antes de desmontarlo, debe asegurarse de que sea realmente necesario. En el caso de que el elevador de hierro fundido esté bien conservado, es mejor dejar todo en su lugar.

Un tubo con un tamaño de 160 a 220 mm será adecuado para el reemplazo (dependiendo del diámetro del drenaje de hierro fundido usado anteriormente).

Si su apartamento no está en el piso superior, se deben proporcionar fijaciones adicionales. De lo contrario, el plástico no puede soportar el peso de la tubería vertical de hierro fundido, ubicada en la parte superior de los vecinos.

El esquema de reemplazo es el siguiente:

• en la parte inferior está montada en T o cruz, asegurada con un manguito de goma, lubricada con un sellador;
• para sujetar el tubo de alcantarillado central utilizado abrazaderas suministradas en el kit;
• no olvide inspeccionar el elevador montado para detectar grietas y otros daños;
• Todas las tomas deben dirigirse a lo largo del flujo de agua.

Etapa 3. Instalación de tubería.

Al final de la fase preparatoria, puede proceder directamente al ensamblaje del sistema terminado. La instalación de tuberías de alcantarillado en el baño tarda aproximadamente 2 horas. La construcción de un sistema complejo de eliminación de residuos en una casa privada grande puede requerir de 2 a 3 días.

El proceso de montaje no requiere habilidades especiales o el uso de herramientas especiales.

El trabajo debe comenzar desde el elevador. Luego, ensamblando sección por sección, los tubos se llevan a los accesorios de plomería.

Las conexiones se realizan sin el uso de selladores, pegamento y soldador. Basta con insertar la tubería hasta el fondo, evitando distorsiones. La goma hermética, que está equipada con accesorios, no permitirá fugas.

Presta atencion El sello y la tubería deben estar limpios. Solo en este caso la conexión será confiable y duradera. De lo contrario, es posible que ocurran accidentes, cuyo daño puede ser mucho más que el precio de todas las reparaciones realizadas.

El deterioro de la estanqueidad del aire también puede provocar un olor desagradable. Porque en el proceso de instalación, ten especial cuidado. Incluso puede lubricar las piezas de goma con agua jabonosa o vaselina para lograr una unión más apretada.

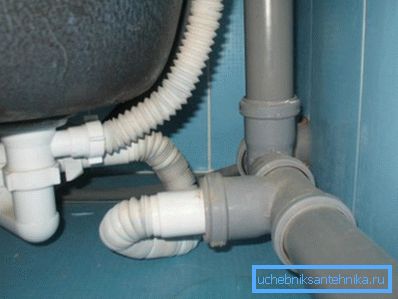

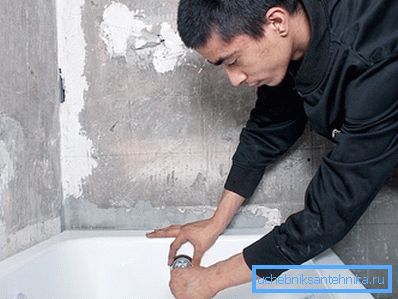

Una vez que todo el sistema está ensamblado, necesita conectar dispositivos a él. No olvides que para el baño y lavamanos debe haber un sifón.

Etapa 4. Pruebas

Después de terminar el trabajo, debe estar convencido de su calidad y fiabilidad.

Para este fin, es necesario encender todos los electrodomésticos en el baño a plena capacidad. También puede tomar agua en un balde y verterlo drásticamente en una bañera, inodoro o lavabo.

Solo tales acciones pueden verificar la confiabilidad del sistema terminado. Inspeccione todas las conexiones a fondo. Si se detectan fugas, será necesario volver a ensamblar el nodo problemático.

En casos extremos, puede utilizar pegamento de plomería especial. Son juntas de caucho procesadas, después de lo cual el tubo se inserta en el accesorio y se deja durante un tiempo antes de que la composición se endurezca. Después de esta prueba se repite de nuevo.

Características que desmantelan el antiguo sistema.

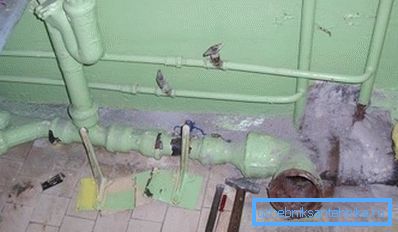

Antes de instalar un nuevo sistema de alcantarillado, puede ser necesario desmontar los tubos viejos. Durante el trabajo puede encontrar dificultades significativas. Por ejemplo, es difícil trabajar con secciones de tuberías estrechamente incrustadas en paredes de concreto.

Sugerencia Antes de desmontar, debe prepararse para la pausa entre la eliminación del antiguo sistema de alcantarillado y el lanzamiento de uno nuevo no demasiado largo. De hecho, en este momento nadie podrá usar el inodoro y el lavabo, lo cual es muy inconveniente.

No olvide que los edificios de apartamentos están equipados con un sistema de drenaje común. Al desmontar el elevador, se debe tener cuidado de no dañar el equipo de los vecinos.

Conclusión

Si sigue cuidadosamente todas las recomendaciones anteriores, el sistema de alcantarillado que instaló le servirá de manera confiable durante mucho tiempo. Para obtener más información sobre la instalación de un sistema de drenaje en el baño, consulte el video de este artículo.
