Tipos de drenaje

21-04-2018
Aguas residuales al aire libre

El sistema de drenaje es una resolución racional de los problemas relacionados con los efectos adversos de la tormenta y las aguas subterráneas en la estructura. Esta estructura está diseñada para cooperar y llevar a cabo la purificación del fluido acumulado debajo de una capa de suelo o en cualquier estructura.

La presencia de suelo altamente humedecido en el sitio, que impide el proceso normal de construcción y plantación de plantas, proporciona la base para la introducción de un diseño hidráulico aquí. Que contribuirá a la extracción del exceso de líquido del suelo. Los tipos de drenaje se distinguen en base a un parámetro como la profundidad del dispositivo de drenaje. El drenaje puede ubicarse en la superficie, en profundidad y ser vertical.

Propósito principal

Instalación de sistema de drenaje.

El sistema de drenaje consiste en tuberías de drenaje, interconectadas y ubicadas cerca de los tipos de construcción seleccionados. Se coloca en el sitio en necesidad de secado. El fluido primero pasa a través del suelo, luego ingresa al drenaje y, finalmente, a través de los orificios perforados que salen en la tubería. El tamaño de los orificios varía en el rango de 1 a 5 mm. Tales huecos se encuentran casi a lo largo de la tubería. Arena y piedra triturada se utilizan como relleno.

Dispositivo de drenaje en el sitio.

Cualquier sistema de drenaje seleccionado está equipado con un pozo especial diseñado para recolectar agua. Para instalarlo se recomienda cavar un agujero profundo. Al mismo tiempo, es necesario mantener registros de los indicadores de relieve del terreno. La presencia de pequeñas diferencias de elevación proporciona la base para colocar dicho pozo en cualquier lugar del sitio.

Variedades de sistemas de drenaje.

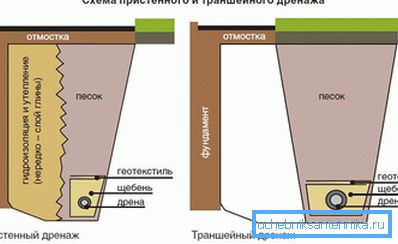

Esquema de drenaje de paredes y zanjas.

Hay varios tipos de sistemas de drenaje. Comenzando el proceso de desarrollo del territorio, es importante elegir una especie particular.

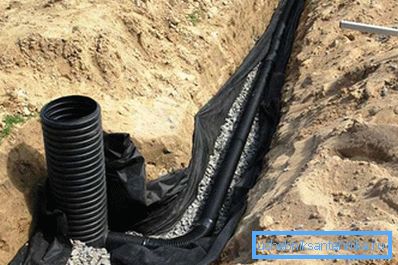

Instalación de drenaje de cimentación.

Los drenajes difieren en la profundidad de la tubería de drenaje. Asignar drenaje superficial y profundo.

Drenaje superficial

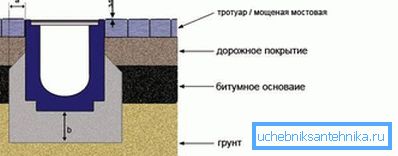

Drenaje superficial de aguas pluviales

Pertenece a la categoría de tipos simples de sistemas de drenaje. Un sistema de este tipo acumula humedad que viene en forma de precipitación, reduciendo el alto nivel de humedad. El trabajo en el tipo seleccionado de sistema de drenaje no es difícil en absoluto. Planificar el trabajo extenso en el suelo no es necesario. A menudo este método de drenaje se llama drenaje pluvial. Se puede realizar en forma de puntos y drenes lineales. La variante de punto acumula agua de techos o grifos de riego. Lineal puede recoger agua de una vasta área.

Los sistemas de valor de superficie o drenaje abierto son diseños simplificados para la eliminación de aguas residuales. Ayudan a deshacerse rápidamente de la humedad acumulada debido a la precipitación, la nieve derretida, de una gran cantidad de aguas de la inundación. Su mantenimiento no representa dificultades especiales.

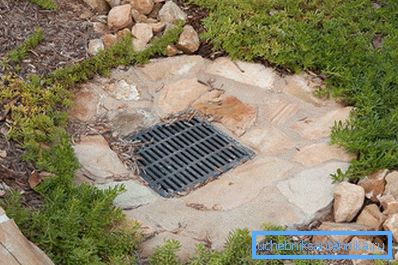

Punto de descarga de agua

Los tipos de sistemas de drenaje en el sitio se dividen en lineales y puntuales. El primer tipo de sistemas de drenaje está diseñado para mover el agua recolectada de pequeñas áreas de tierra. Las zanjas de 30 a 40 cm de ancho se excavan en todo el sitio y están conectadas a un lugar donde se requiere una extracción de agua. Tales zanjas tienen una profundidad de aproximadamente 50 cm y un ángulo inclinado de las paredes a 30 grados. Estos fosos conducen a la fosa principal. Todo el líquido se vierte en él. La cubeta nodal a veces se usa simultáneamente para todos los puntos. El sistema para desviar el agua de una muestra de este tipo a menudo se suministra con tanques especiales para limpiar el líquido de posibles sedimentos y sedimentos arenosos. Estructuras similares se cierran con barras.

Otro tipo de estructuras de drenaje, llamadas lineales, se utilizan como drenaje de agua desde la base de la casa. El líquido puede provenir de techos, de tuberías de desagüe. Para estos fines, se utilizaron recipientes de aguas pluviales, completos con mamparos de sifón. Ellos, a su vez, contribuyen a bloquear el olor desagradable de las aberturas de alcantarillado de los dispositivos de aguas pluviales. También hay cestas que recogen basura.

Para que el sistema de drenaje funcione normalmente, debe llenar las zanjas terminadas con materiales adecuados que proporcionen una buena filtración. Este es un guijarro de río, ladrillo triturado, piedra triturada, etc. La altura de esta capa debe ser de unos 30 cm. El drenaje seleccionado se mantendrá durante poco más de 5 años.

Sugerencia Con el tiempo, las tuberías de drenaje se llenarán gradualmente con tierra.

Drenaje profundo

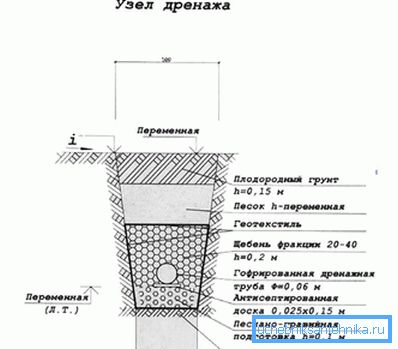

Unidad de drenaje

Este método de drenaje es el diseño de drenaje de la posición horizontal. Ayuda a reducir la altura de la elevación del agua del suelo y sacar el exceso de agua de los límites puestos. Además, este drenaje ayuda a deshacerse de una acumulación significativa de fluido en el proceso de aparición de agua fundida y precipitación.

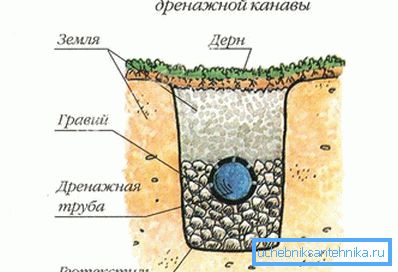

Dispositivo de drenaje de bricolaje

El drenaje profundo a menudo se lleva a cabo en áreas ubicadas en áreas bajas que tienen suelo altamente húmedo. Además, no es posible prescindir de él en los lugares destinados a la jardinería del territorio cuando se establecen caminos y caminos.

Patrón de drenaje

La esencia de este sistema es que consiste en tuberías con una base perforada, ubicadas en zanjas excavadas a cierta profundidad. Este diseño va al tubo colector de un diámetro mayor o al pozo. En un área pequeña puede usar una tubería de diámetro pequeño, y en áreas de un área grande, incluso se supone que debe instalar varios pozos a la vez. Este tipo de sistema de drenaje se utiliza muy a menudo.

Además, el drenaje se distingue por el método de localización de tuberías: horizontal y vertical.

Drenaje vertical

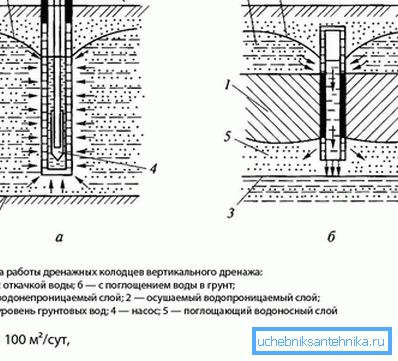

Esquema de drenaje vertical

La estructura seleccionada está representada por varios pozos ubicados cerca del edificio. Este sistema recolecta agua mediante bombas y se retira del territorio. Sin embargo, hacer que un dispositivo de este tipo sea fácil, puede ser difícil desarrollar un proyecto. Aquí necesitamos conocimientos especiales del campo de la ingeniería. Por esta razón, no debes hacer este tipo de trabajo tú mismo. Para llevar a cabo claramente todo el trabajo necesario, necesita tener equipo hidráulico.

Tipos especiales de drenaje

Haz

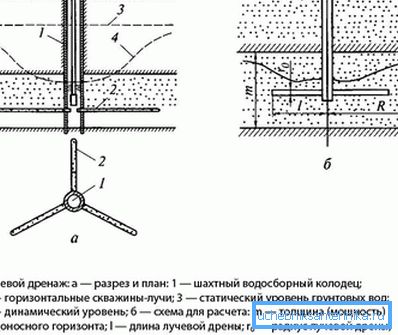

Drenaje de vigas. A menudo se instala en los territorios de las instalaciones industriales. Consiste en un número significativo de pozos.

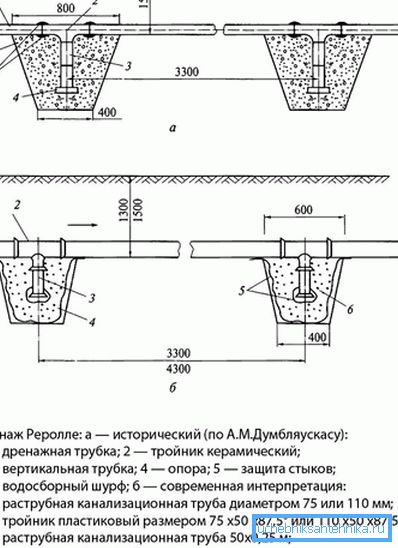

Diagrama del dispositivo de drenaje Rerolle

En el caso de espacios verdes densos utilizados. doble drenaje, en condiciones similares usar Rorolle de drenaje.

Costa

Drenaje costero asentamiento en zonas costeras. Indignante - Se utiliza para drenar presas y presas.Características del dispositivo. drenaje de la pared del anillo y drenaje del reservorio Se puede ver en la foto:

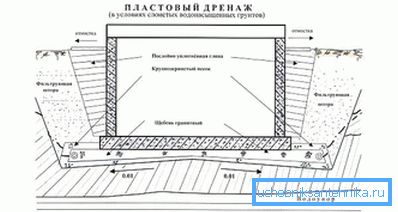

Plast

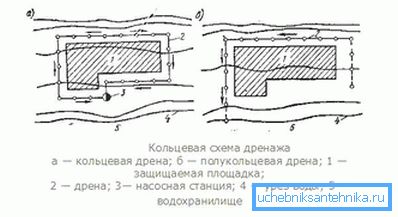

Esquema de drenaje circular

Usando un cierto tipo de estructuras de drenaje en una parcela de casa, es posible llevar a cabo una protección estable y de alta calidad de la base de la casa contra la acción destructiva del agua subterránea. El esquema de tal dispositivo debe estar bien pensado y claramente organizado. El evento de tal plan es mejor confiar a los especialistas.

El video

Las características de la elección de tuberías de drenaje se describen en detalle a continuación:
