Sistema de alcantarillado: clasificación, soluciones

20-08-2018
Aguas residuales al aire libre

¿Cuándo surgió el primer sistema de alcantarillado? ¿Por qué signos se clasifican estos sistemas? ¿De qué están hechos? En el artículo tenemos que encontrar respuestas a estas y algunas otras preguntas.

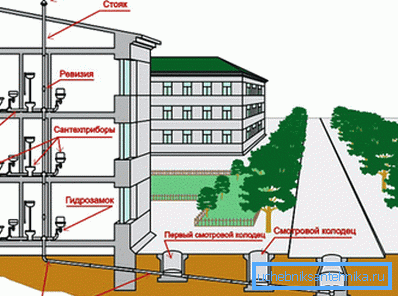

Parcela de alcantarillado urbano.

Historia de

Vamos a empezar con una breve reseña histórica.

El sistema más antiguo conocido para la eliminación de aguas residuales fuera de la ciudad se encontró durante las excavaciones en la ciudad india de Mohenjo-Daro, construida hace más de 4,600 años.

El segundo proyecto más antiguo es el Big Cesspool en la antigua Roma, construido a finales del siglo VII y VI aC. La escala de la estructura es impresionante: el canal, que jugó el papel de colector, tiene una altura de más de cuatro metros con un ancho de tres metros.

Curiosamente: el sistema de alcantarillado construido hace más de tres mil años no se ha conservado hasta nuestros días. Se utiliza para desviar el agua de lluvia a este día.

Aproximadamente al mismo tiempo, la construcción de un sistema de alcantarillado está fechada en la 200 mil ciudad china de Linzi, que era enorme para esos tiempos.

¿Y qué hay de la Europa iluminada? Por desgracia, no hay nada de lo que alardear: hasta el siglo XVIII, las aguas residuales simplemente se vertían en la calle o, en el mejor de los casos, en pozos con fugas, contaminando las aguas subterráneas. El resultado fue epidemias bastante naturales, que en algunos años cortaron a un tercio de la población.

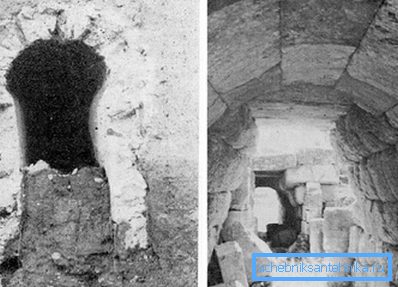

Caños subterráneos de la antigüedad en Atenas y Eretria.

Clasificación

¿Qué tipos de sistemas de alcantarillado se pueden distinguir en nuestro tiempo?

La clasificación es posible por varios motivos.

Ubicación, funcionalidad

  • Las aguas residuales domésticas recogen aguas residuales domésticas e industriales dentro de un edificio residencial, edificios industriales, almacenes, etc. Y los transporta más allá.
  • Transporte exterior de aguas residuales de edificios a plantas de tratamiento de aguas residuales.
  • Finalmente, la propia planta de tratamiento de aguas residuales convierte las aguas residuales contaminadas en desechos sólidos inofensivos, lodos (a menudo utilizados como fertilizantes) y agua purificada, que puede ser descargada en cualquier cuerpo de agua o simplemente en el relieve.

Tipo de efluente

La composición del efluente y su origen también pueden variar.

¿Qué opciones son posibles?

  • Hogar (fecal y hogar). De hecho, esto es lo que se fusiona en los inodoros, baños y fregaderos de los edificios residenciales.
  • Empresas industriales de residuos líquidos.
  • Finalmente, el contenido de la alcantarilla pluvial es lluvia y agua derretida.

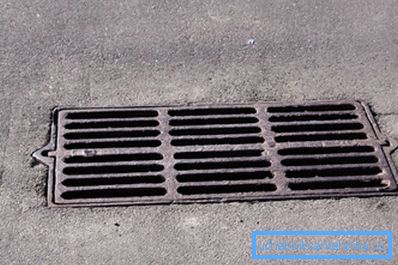

Recibiendo bien el drenaje.

Tenga en cuenta: en la mayoría de los casos, los desagües pluviales no requieren limpieza y se descargan en cualquier cuerpo de agua local. Las excepciones son las aguas residuales que ingresan al sistema de aguas pluviales desde el territorio de empresas, estaciones de autobuses, estaciones de servicio y otras áreas muy contaminadas.

Autonomía

Los sistemas de residuos domésticos y, rara vez, industriales se pueden dividir en una base más:

  • Desagüe centralizado de un gran número de suscriptores;
  • Los sistemas de alcantarillado autónomos están orientados a un solo usuario. Tienen que proporcionar no solo transporte, sino también utilización de productos de actividad económica.

Curiosamente: los sistemas de alcantarillado autónomos más efectivos, incluidas las estaciones de tratamiento biológico profundo, le permiten eliminar hasta el 98% de la contaminación, lo que le permite descargar el agua tratada en la superficie del suelo o utilizarla para el riego.

Cabeza y deriva

En la mayor parte del sistema de alcantarillado de las ciudades, auto-fluye: se colocan con un sesgo constante hacia las plantas de tratamiento de aguas residuales. Por desgracia, no en todas partes el relieve permite proporcionar la pendiente necesaria: en terrenos montañosos, el transporte de desagües es total o parcialmente provisto por bombas fecales.

El esquema correspondiente se llama presión.

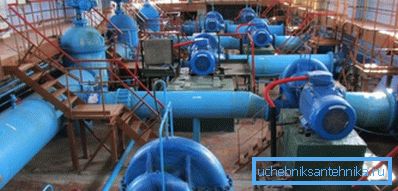

Estación de bombeo de aguas residuales.

La interacción de la tormenta y los sistemas domésticos.

Una ciudad o aldea es un territorio donde es necesario resolver el problema de la retirada de desagües tanto domésticos como de tormentas. El esquema de retiro se puede implementar de tres maneras.

Nombre Descripción Solicitud
Común Los desagües domésticos y de tormenta se funden en una red común El sistema de alcantarillado común es rentable principalmente en pueblos pequeños. La red de drenaje es generalmente mucho más simple; sin embargo, su capacidad debe ser significativamente más alta de lo necesario para la eliminación de aguas residuales domésticas.
Separado Los desagües domésticos y de tormenta se recolectan y se eliminan por separado. El esquema es típico de todas las grandes ciudades.
Parcial Las diferentes redes recolectan aguas residuales domésticas y pluviales, pero se fusionan en un colector común La solución para zonas con altos niveles de contaminación. Se usa donde la lluvia y el agua derretida necesita ser limpiada.
Uno de los posibles esquemas semi-separados.

Elementos y materiales

Familiarizémonos con los elementos principales del sistema de alcantarillado y los materiales utilizados para crearlos.

Peine

Alcantarillado interno. Recibió el nombre de la forma característica de los apartamentos compactos con una disposición adyacente de un baño y una cocina: tres grifos (para el lavabo, la bañera y el lavabo) forman algo parecido a un peine.

Materiales aplicables:

  1. Hasta los 70-80 del siglo pasado - hierro fundido. Para sellar las conexiones del zócalo, se usó un cabol (remolque impregnado con aceite o impregnado con resina) y, con menos frecuencia, se usó una masa fundida de azufre.

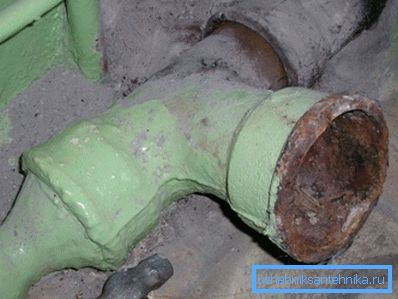

Desmontaje del peine de hierro fundido.

Atención: el desmontaje de las juntas grises requiere su calentamiento con soplete o secador de pelo. Haciendo este trabajo con sus propias manos, no se olvide de la protección de los órganos respiratorios: la evaporación es tan corrosiva que puede causar espasmos en el tracto respiratorio.

  1. Los siguientes 20 años usaron masivamente peines monolíticos de plástico. Estaban conectados con tees de hierro fundido con sellado de la misma cabina.
  2. Finalmente, ahora se utilizan masivamente las construcciones de cloruro de polivinilo y polipropileno combinadas con juntas de goma.

Riser

Un tubo vertical que combina los peines de varios apartamentos. Se abre al techo, proporcionando así ventilación.

Según el SNiP actual, es obligatorio suministrarlo con varias revisiones (limpieza de los orificios):

  • En la planta baja y / o en el sótano;
  • En el último piso del edificio;
  • Con una altura de más de 5 - cada tres pisos.

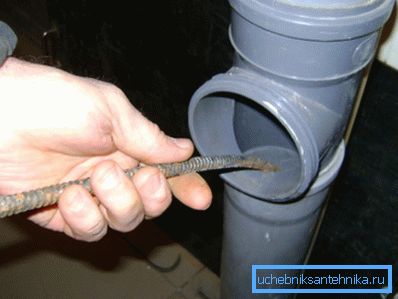

En la foto - limpiando el elevador a través de la revisión.

Hay equipos de alcantarillas de plástico con forma de campana y, rara vez, hierro fundido.

Útil: las tuberías modernas de hierro fundido están cada vez más equipadas con los mismos sellos de goma que el plástico. Esto simplifica un poco la instalación, pero no aumenta la popularidad del hierro fundido: una masa sólida y tres veces el precio cuatro veces más alto lo convierten en una compra cuestionable.

Lezhnevka

Rama horizontal, combinando varias canalizaciones verticales y finalizando con el lanzamiento del pozo. Está equipado con revisiones o limpieza en las curvas; Colocado con una pendiente constante, que está determinada por el diámetro del tubo:

Diámetro, mm Pendiente, cm / m
110 2
150 1
200 0.8

Los materiales son los mismos que en el caso de las bandas. Matiz: al colgar tuberías de plástico, el espacio máximo entre las perchas no debe exceder los 10 diámetros. La instrucción está relacionada con el hecho de que, para grandes vanos, el plástico es capaz de ceder bajo su propio peso, creando contra pendientes.

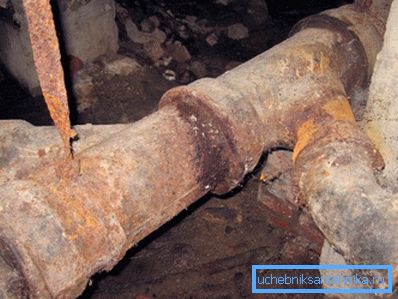

Estufa de hierro fundido en la casa de los años 70.

Bien

Los pozos suministraron todas las aguas residuales externas. El objetivo - una revisión periódica y la limpieza de obstrucciones.

Los pozos de inspección están montados:

  1. En secciones rectas de alcantarillado en incrementos directamente proporcionales al diámetro de la tubería.
  2. En todos los rincones.
  3. En las conexiones de dos o más ramas.

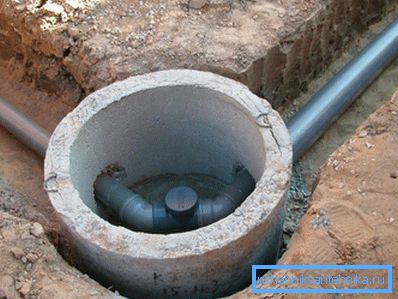

Rotary bien.

Además, el pozo puede compensar la excesiva pendiente del relieve.

El material tradicional para las paredes del pozo es el ladrillo; Hoy en día, en la construcción de pozos, se utilizan masivamente anillos de hormigón armado. Los diseños totalmente sellados de polietileno y polipropileno están ganando popularidad.

Coleccionista

En pocas palabras, este es un tubo grande que une las redes de calles y patios en el camino hacia la planta de tratamiento. Diámetro - de 600 a 2400 o más milímetros. Materiales: ladrillo, anillos de hormigón armado, hormigón armado monolítico, tubos de polietileno.

Condiciones de uso

Las reglas para el uso de sistemas de alcantarillado doméstico son, en general, bastante obvias:

  • No se pueden utilizar para reciclar residuos sólidos e insolubles;

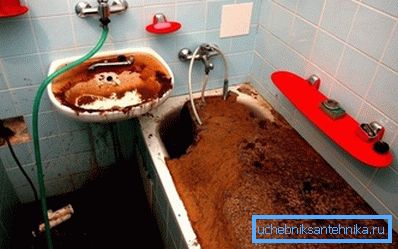

Las consecuencias de un bloqueo en el primer piso de un edificio de apartamentos.
  • Está prohibido drenar en el sistema de residuos sustancias tóxicas, volátiles e inflamables;
  • No se recomienda descargar grandes volúmenes de agua caliente a una temperatura de 80 ° C o más (en particular, al lavar sistemas de calefacción). El sobrecalentamiento local puede ocasionar la pérdida de la estanqueidad de las juntas y la deformación de las tuberías de plástico.

Conclusión

Esperamos que los materiales ofrecidos al lector sean de utilidad.

Puede encontrar información adicional sobre cómo se organiza el sistema de alcantarillado en el video de este artículo.

¡Éxitos!
