Sistema de agua de lluvia

08-09-2018

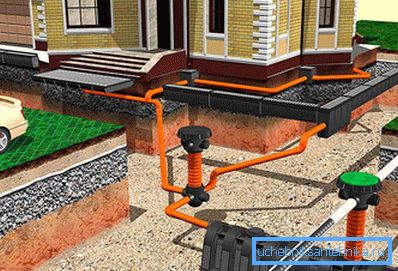

Aguas residuales al aire libre

Es necesario desviar el agua de lluvia y el agua de fusión de cada casa, ya sea residencial o no. Protegiendo a los cimientos de la destrucción, este sistema tampoco permite que se convierta en un “pantano” del territorio que rodea el edificio. El sistema de alcantarillado de lluvia que funciona de manera inmaculada (por conveniencia, entonces - KFOR) se calcula de una manera especial y sería mejor tratar con profesionales.

Algunos puntos que son comprensibles para la gente común se discutirán exhaustivamente a continuación. En la información presentada, muchas personas interesadas podrán encontrar respuestas a algunas preguntas:

  • El "camino" del agua;
  • por donde empezar
  • material de montaje;
  • Instalación de la KFOR.

Camino del agua

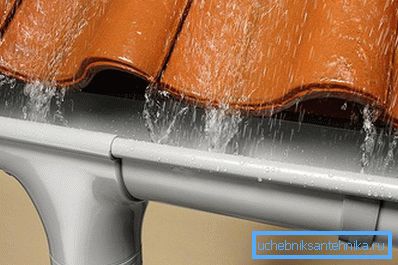

Drenar

Las precipitaciones en forma de lluvia caen sobre los techos de los edificios, a veces en cantidades muy grandes, y esta agua debe ir a algún lugar. Derretir la nieve también puede crear muchos problemas si el agua no se recolecta y no se desvía.

Si es un techo plano con un parapeto a lo largo de todo el perímetro, el agua ingresa inmediatamente a la alcantarilla, incorporada al techo. Si se trata de un techo del tipo de marco, el agua de las pendientes desciende hacia el conducto, que se monta con un sesgo hacia las latas de riego, que reciben agua. Las regaderas lo tiran al tubo.

Además, a través del tubo de desagüe, el agua ingresa a la entrada de aguas pluviales, integrada en el área ciega cerca de la pared de la casa. A su vez, la entrada de aguas pluviales dirige el flujo hacia la tubería, lo que lleva las aguas residuales al punto de descarga.

Como empezar

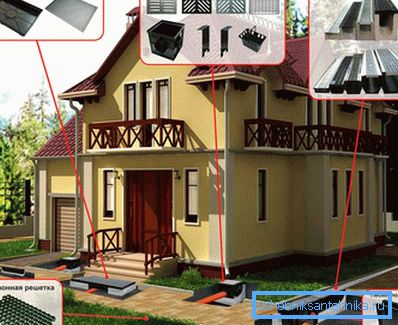

Alcantarillado

Para comenzar a implementar cualquier idea, primero debes prepararte. Para ello, se realiza el cálculo necesario, que ayudará a elegir el material para KFOR y será simplemente necesario al crear un proyecto.

Cuando se calculan, se toman en cuenta detalles como el terreno irregular, la presencia de cuerpos de agua y corrientes subterráneas en el área. La tasa de precipitación, que es el lugar más importante en la redacción de un proyecto KFOR, depende de la región en la que se encuentra el edificio. Y eso no es todo.

Como ya se escribió anteriormente, tales cálculos deben ser realizados por expertos en su campo, pero no todos tienen la oportunidad o el deseo de contactarlos. En este caso, necesita conocer los puntos principales: una tubería de drenaje, O100 mm capaz de servir 125 m2 los techos El agua de dicho techo se descarga en la tubería con un mínimo de 100 mm. Si el techo, por ejemplo, es de 250 m.2, Será suficiente tubería con un diámetro de 150 mm.

Material adecuado

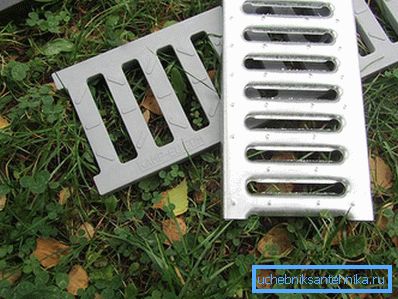

Rejilla de drenaje

Para la instalación de sistemas de alcantarillado de aguas pluviales, existen tuberías especiales, pero muchos maestros utilizan tuberías de alcantarillado. El diseño exacto mostrará qué diámetro necesita la tubería para KFOR, solo será necesario para comprar tubos de plástico de pared gruesa. Son excelentes para este propósito, y todos los componentes son fáciles de encontrar a la venta.

Hay muchos receptores de agua, que difieren en forma y apariencia. Es mejor elegir con una rejilla, ya que puede proteger la tubería de obstrucciones con hojas y varios escombros que caen sobre el techo. A los cuervos, por cierto, les encanta tirar nueces y no solo a ellos. Es mejor elegir una entrada de plástico, ya que nunca se pudrirá.

Los productos plásticos también están disponibles para recibir y drenar el agua del techo a la tubería, pero son mucho más costosos que las piezas de hierro. Por lo tanto, la mejor opción sería canaletas y tuberías de drenaje de metal galvanizado pintado.

Instalacion del sistema

Alcantarilla pluvial

Antes de la instalación de KFOR, el lugar donde se descargará el agua ya debería estar listo, ya que la línea principal irá a su lado. La tubería desde la cual va a ser debe tener un diámetro mayor que los que chocan contra ella. Esto es cuando el área de superficie de la cual se recoge el agua de lluvia supera los 100 m.2.

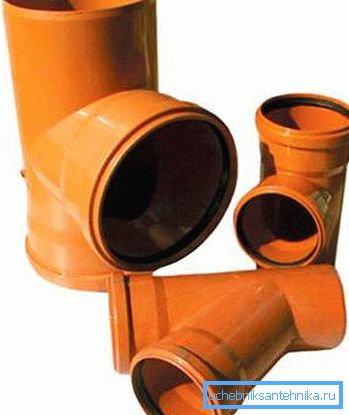

Tees de alcantarilla
A continuación se considerará en detalle el dispositivo KFOR en el ejemplo de una casa privada con un techo simétrico a dos aguas de 260 m.2 y un patio abierto - 80 m2.

Cada pendiente del techo es de 130 m de superficie.2. Para el desagüe se utiliza tubería de 100 mm. Esto significa que habrá dos entradas en cada lado.

La instalación comienza con la instalación de tomas de aguas pluviales. Al principio un lado se junta, luego el otro. El primer receptor está montado, el más alejado del tronco - es de él que la pendiente de la tubería irá en su dirección. Una "trampa de agua" se instala directamente debajo de la tubería de drenaje a partir del cálculo, de modo que cuando llueve mucho, la corriente cae directamente a su centro.

La entrada de aguas pluviales está conectada a la tubería con la ayuda de dos elementos giratorios, cada uno con un ángulo de 45 ° (en adelante, para mayor comodidad, una salida parcial) O 100 mm.

Sugerencia Para evitar la obstrucción de las tuberías de aguas residuales en los lugares de su giro en ángulo recto, no debe usar un elemento de pivote de 90 °. Esto debe hacerse por dos semi-ramas.

El tubo se coloca en una zanja pre excavada en una capa de arena con una pendiente necesaria para el flujo libre de agua. Debido a que la primera entrada de agua de tormenta es el punto superior, la tubería es poco profunda, por lo tanto, por su seguridad, es recomendable rociar la tubería con arena. Su capa sobre la tubería es de 10 cm. La arena se compacta alrededor de la tubería y le agrega resistencia, evitando que sea aplastada por piedras y por deformación.

Sugerencia Al conectar las tuberías, puede utilizar silicona. Agregará rigidez al sistema y facilitará el proceso de conexión.

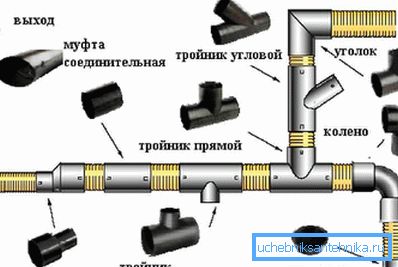

Detalles para la instalación de alcantarillado pluvial.
La segunda entrada de aguas pluviales está conectada a la tubería de paso con la ayuda de un medio tubo y una te "oblicua" (100/100/45 °).

Según la zona, la carretera tendrá 200 mm de diámetro. Las tuberías también chocarán con una te oblicua de 200/100/45 °.

El segundo lado reflejará el primero, y desde el patio, el agua fluirá primero hacia una bandeja especial. Este tipo de entrada de agua pluvial se usa para drenaje externo y se monta de manera que su rejilla protectora quede al ras con la superficie superior del patio.

Necesita instalar la bandeja en la sección más baja donde irá toda el agua. Se conectará directamente con el tronco también utilizando una camiseta oblicua.

Sugerencia Al instalar un sistema de drenaje de agua de lluvia, está estrictamente prohibido combinar tuberías provenientes de receptores en uno solo. Si se hace esto, la tubería se "ahogará" debido a demasiada agua. Cada ramal debe estar conectado a la carretera por separado.

Para la comodidad de dar servicio a dicho sistema, se recomienda instalar un par de tees adicionales como una auditoría durante la instalación.

Los sistemas de drenaje de aguas pluviales debidamente diseñados, diseñados e instalados durarán mucho tiempo y se ocuparán de grandes volúmenes de agua.

Como el agua de lluvia necesita ir a algún lugar, los consejos de los artículos ayudarán a resolver este problema:

  • Cómo hacer drenaje alrededor de la casa.
  • Drenaje mural de la cimentación.
