Redes de alcantarillado externo: estructura y requisitos
¿Cómo funciona el sistema de residuos fuera de la casa? ¿Qué materiales se utilizan para su construcción? ¿Existen códigos de construcción para redes de alcantarillado externo? Vamos a tratar de resolverlo.

Dispositivo: casi complicado
Primero, averigüemos cómo funciona todo.

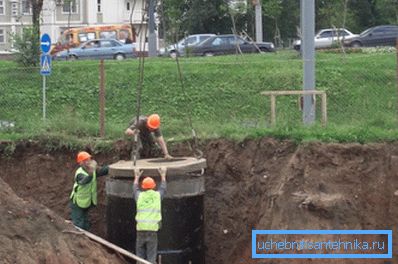

Después de dejar el sistema de alcantarillado en casa, los efluentes líquidos ingresan al pozo. Un esquema típico de conectar las paredes del pozo con el lanzamiento es extremadamente simple: la tubería pasa a través de un agujero en el anillo de concreto reforzado; La entrada está sellada con un mortero de cemento y arena.
El fondo del pozo es una bandeja de concreto que dirige los desagües al tubo de conexión entre los pozos. Como regla general, el número de pozos corresponde al número de entradas de un edificio de apartamentos. La dirección de movimiento de las aguas residuales se selecciona teniendo en cuenta el relieve del terreno.
El capitán Obviousness sugiere: en ausencia de una pendiente o la necesidad de forzar a los drenajes a moverse en la dirección de elevación del terreno, el movimiento de los drenajes se puede lograr variando la profundidad de los pozos. Además, en algunos casos, los sitios de aguas residuales son presionados; Las bombas fecales son responsables de la recuperación de aguas residuales.

A medida que los flujos de aguas residuales se fusionan, aumenta el diámetro de las tuberías que conectan los pozos. Todas las descargas de un distrito o varios distritos de la ciudad se combinan en un colector: el tubo más grande, que lleva el contenido a la planta de tratamiento. Allí, las aguas residuales se filtran, se desinfectan y se descargan al relieve oa cualquier cuerpo de agua local.
¿Qué materiales se utilizan en la construcción de varias instalaciones de alcantarillado?
- El material tradicional para las paredes de los pozos, ladrillo rojo cerámico, hace aproximadamente medio siglo, se reemplazaron los anillos de concreto reforzado; Ahora están siendo reemplazados gradualmente por pozos de polietileno y polipropileno..

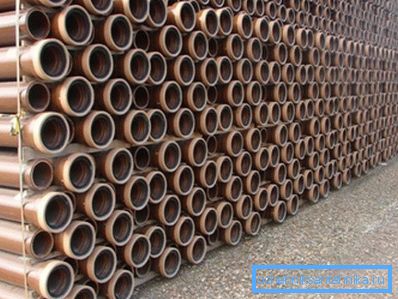

- Las tuberías están hechas de hierro fundido y plástico - polietileno, polipropileno y cloruro de polivinilo. El cemento de asbesto, la cerámica y el concreto reforzado son menos utilizados.

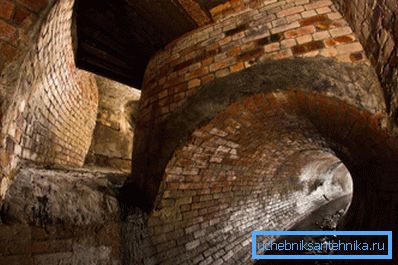

- Las tuberías de hormigón armado y cerámica se utilizan para la construcción de colectores.. Además de ellos, en muchas ciudades se pueden encontrar coleccionistas con arcos de ladrillo y estructuras de hormigón armado monolítico.

Requisitos reglamentarios
Tenemos que estudiar dos documentos que están directamente relacionados con los temas que nos interesan.
- El SNiP en las redes externas de suministro de agua y alcantarillado tiene el número 3.05.04-85 y se puso en funcionamiento en 1986.
- Además, la colocación de redes de alcantarillado externas se rige por un conjunto de reglas SP 32.13330.2012. Se declara como una versión actualizada del SNiP 2.04.03-85 emitido simultáneamente con el anterior.
Seleccionemos los puntos clave del texto.
SNIP 3.05.04-85
La colocación de redes externas de suministro de agua y aguas residuales con el uso de tuberías con forma de campana en el terreno con una pendiente se realiza con su orientación hacia arriba de la pendiente del zócalo.

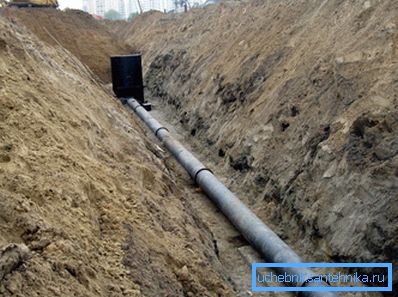

La rectitud de la sección de aguas residuales entre los pozos se verifica con un espejo para ver si hay espacio. La tolerancia horizontal no es más de un cuarto del diámetro, o no más de 5 cm en cada lado; No se permiten desviaciones verticales. La inspección de cada sección se lleva a cabo dos veces: antes y después del rellenado de la tubería.
La desviación de la parte superior de la tubería de alcantarillado de la posición de diseño no puede exceder los 30 milímetros, independientemente de la longitud del sitio.

Los accesorios de tubería se centran cuando se colocan, de modo que el ancho del espacio es constante.
Durante las pausas en el tendido, los extremos de las tuberías están amortiguados.
Las juntas con sellos no se pueden unir congeladas.

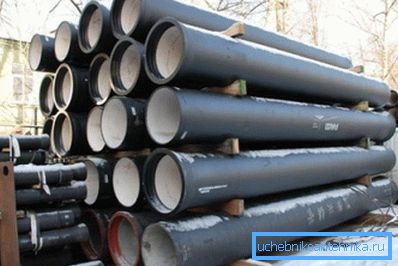

Tubos de hierro fundido

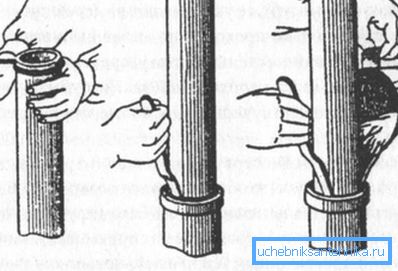

Las conexiones de la brida de tubería de hierro fundido están selladas con un cabol (cáñamo alquitranado o bituminizado). Es deseable proteger el sello con una cerradura de fibrocemento. Además, se permiten selladores y juntas tóricas de goma.
La profundidad de inserción del zócalo está regulada por el documento.
Diámetro de los tubos, mm | Profundidad de sellado, mm | ||
Kabolka | Cabol y cerradura de fibrocemento | Sellador | |
65-200 | 35 | 30 | 50 |
250-400 | 45 | 35 | 60 |
600-1000 | 50 | 40 | 70 |

Tuberías de fibrocemento
El tamaño de la brecha entre los extremos de los tubos unidos es:
- Con un diámetro de hasta 300 mm - 5 mm.
- Con un diámetro superior a 300 mm - 10 mm.
Antes de conectar el acoplador de la tubería de alcantarillado, haga una marca que indique la posición inicial y de trabajo del acoplamiento.
Las uniones de la sección de fibrocemento con la de hierro fundido se realizan con accesorios de hierro fundido.
Tubos de hormigón y hormigón armado.
Se utilizan principalmente para alcantarillas pluviales.

El tamaño del espacio entre la cara final y la superficie de empuje en la conexión del zócalo es:
- Para aguas residuales a presión con un diámetro de hasta un metro - 12-15 mm, más de un metro - 18-22.
- Para aguas residuales de flujo libre con un diámetro de 700 mm - 8-12 mm, más de 700 mm - 18-22.
- Para conexiones de costura - hasta 25 mm independientemente del diámetro.
- Los métodos de sellado de juntas son similares a los descritos para tuberías de hierro fundido, con una enmienda: se recomienda el uso de solo selladores de polisulfuro. La profundidad de incrustación también está regulada en este caso:
Diámetro, mm | Profundidad de sellado, mm | ||
Kabolka | Cabol con cerradura de fibrocemento | Sellador | |
100-150 | 25 | 25 | 35 |
200-250 | 40 | 40 | 40 |
400-600 | 50 | 50 | 50 |
800-1600 | 55 | 55 | 70 |
2400 | 70 | 70 | 95 |
Tenga en cuenta que: para tuberías de desagüe, el zócalo se puede sellar completamente con grado de cemento B7.5. Al preparar la solución con sus propias manos, se toman 5.24 partes de arena por 1 parte de cemento.
Alfarería
El espacio entre los extremos con un diámetro de hasta 300 mm es de 5-7 mm, con diámetros grandes: 8-10.

Para sellar las tomas se puede utilizar:
- Ya conocemos un cabol con un dispositivo de bloqueo de mortero de cemento clase B7.5.
- Masilla de asfalto (a temperaturas de efluentes no superiores a 40 ° C).
- Selladores de polisulfuro.
Las instrucciones para la selección de la profundidad del sello están presentes aquí:
Diámetro, mm | Profundidad de sellado, mm | ||
Kabolka | Kabolka con cerradura | Masilla, sellador | |
160-300 | 30 | 30 | 40 |
350-600 | 30 | 38 | 45 |
Plasticos
En los últimos años, los sistemas de aguas residuales de plástico han obligado sustancialmente a las soluciones de la competencia a hacer espacio. La razón principal de su popularidad es el precio: digamos que los tubos de PVC son más baratos que el hierro fundido de 3 a 5 veces.
Las instrucciones de instalación en el SNiP se refieren a tuberías hechas de polietileno y cloruro de polivinilo.

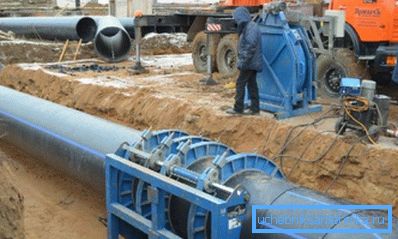

- Las uniones de tuberías de polietileno se realizan mediante el método de soldadura por contacto a tope o zócalo. Al mismo tiempo, diferentes tipos de polietileno (HDPE y LDPE) no pueden interconectarse.

- La construcción de redes externas de suministro de agua y alcantarillado que utilizan tuberías y conexiones de polietileno se puede realizar a temperaturas no inferiores a +10 ° C. En el frío, la soldadura se realiza en una habitación calentada (por ejemplo, en una tienda móvil calentada con una pistola de calor diesel).
- El sitio de soldadura debe estar protegido contra el polvo y el contacto con nieve o lluvia.
- Tubería de PVC conectada mediante pegamento o mediante juntas de goma. Para el pegado se utiliza pegamento gipk-127. El lugar de encolado no debe someterse a tensión mecánica durante 15 minutos; Las pruebas hidráulicas se realizan no antes de un día.
Un punto importante: la temperatura a la que se realiza la unión también es limitada. Debe ser +5 - +35 grados.
Pruebas
¿Cómo se prueban las redes de agua y alcantarillado al aire libre?
Las tuberías de presión se prueban hidráulicamente bombeando agua. Sin embargo, si hay dificultades técnicas con su presentación, algunas tuberías se pueden probar por aire.
¿En qué casos son permitidas las pruebas neumáticas?
- Con una presión de trabajo de cemento de amianto, hormigón armado y tuberías de hierro fundido de hasta 5 atmósferas.

- Con una presión de trabajo de tuberías de acero subterráneas de hasta 16 atmósferas, sobre el suelo - hasta 3. Sin embargo, la colocación de aguas residuales con tuberías de acero es la excepción más rara.
Referencia: una sobrepresión de 1 atmósfera (1 kg / cm2) eleva la columna de agua a una altura de 10 metros. Por lo tanto, el aire puede probarse a presión con una diferencia de altura de hasta 50 metros.

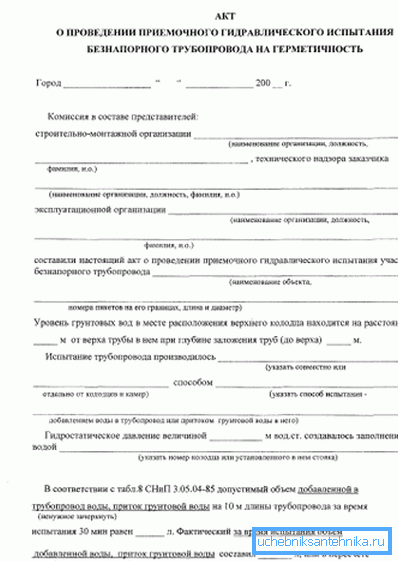

Las pruebas se realizan en dos etapas:
- Después de unir todas las uniones y rellenarlas parcialmente con tierra (hasta la mitad del diámetro vertical). En este sentido debe estar disponible para su inspección.
- Después del relleno final, se realiza una prueba repetida, ya en presencia del cliente y representantes de la organización operativa.
¿Qué pasa con las tuberías sin presión, que en su mayoría incluyen aguas residuales?
Si para simplificar las formulaciones dadas en el documento, la prueba de fugas se puede realizar de dos maneras:
- A niveles bajos de agua subterránea (en suelos secos), la tubería se llena con agua. Su nivel no debe caer durante la prueba.
- Cuando el agua subterránea alta, por el contrario, la falta de agua en las tuberías indicará estanqueidad.
Según lo acordado con el cliente, la prueba de la tubería puede ser selectiva.

SP 32.13330.2012
¿Qué requisitos debe cumplir la red de alcantarillado externa según SP 32.13330.2012?
Al diseñar un sistema de alcantarillado, se debe considerar la posibilidad de usar efluentes tratados para el suministro de agua de producción y el riego de tierras de cultivo o paisajismo.
Al conectarse a la red de alcantarillado de empresas fuera de su territorio, se construyen pozos de control.
En algunos casos es necesario prever la instalación de un contador de residuos:

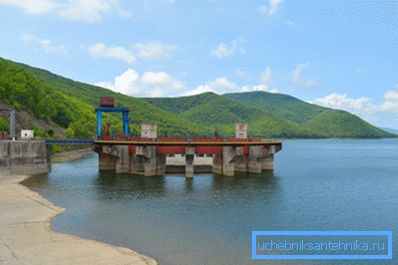

- Si la empresa no tiene suministro de agua centralizado o si recibe suministro de agua de varias fuentes;

- Si el proceso de producción implica un desequilibrio entre el consumo de agua y la descarga de más del cinco por ciento.
Se permite combinar los drenajes de varias empresas, pero solo después de que pasen los pozos de control.
El grado de tratamiento de aguas residuales está regulado por los servicios municipales. En caso de incumplimiento de las aguas residuales con estos requisitos, el trabajo en su tratamiento preliminar se asigna a la empresa.

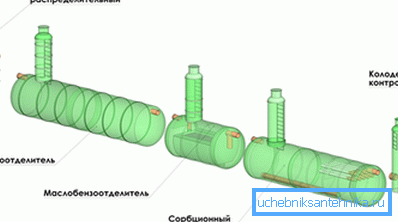

Los drenajes de algunos territorios no pueden descargarse en alcantarillas pluviales sin una limpieza previa.
La lista incluye:
- Zonas industriales de empresas;
- Carpool;
- Estaciones de servicio;
- Sitios de construcción;
- Estaciones de autobuses y aparcamientos;
- Centros comerciales;
- Almacenes

Para garantizar el buen funcionamiento del documento de aguas residuales se recomienda una serie de medidas:

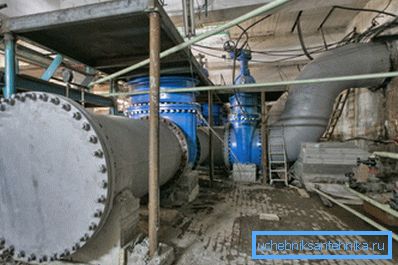

- Duplicación de fuentes de energía en zonas de presión. Como fuente de respaldo se puede utilizar como una central eléctrica autónoma o batería.
- Duplicación de comunicaciones y el dispositivo de líneas de bypass para resolver el problema de descargas de salvas.
- Los tanques de reserva del dispositivo, nuevamente llenos de descarga de salva y se bombean posteriormente en modo normal.
- Seccionamiento de alcantarillas con posibilidad de desmantelamiento seccional para reparación o mantenimiento.
Los diámetros más pequeños de las tuberías para el drenaje por gravedad están determinados por el objeto revisado:
El objeto | Diámetro más pequeño, mm |
Red de calles para aguas residuales domésticas. | 200 |
Red intra trimestral de aguas residuales domésticas. | 150 |
Red de calle de tormenta | 250 |
Storm Intra Network | 200 |
Red de calles en asentamientos con un consumo diario de agua inferior a 300 m3. | 150 |
Red industrial | 150 |

Conclusión
Esperamos que la información y las referencias reglamentarias sean útiles para el lector. Como es habitual, puede encontrar materiales adicionales sobre aguas residuales al aire libre en el video de este artículo. ¡Éxitos!
