¿por qué necesita un conducto de cable y cómo se coloca?

18-07-2018
Aguas residuales al aire libre

Para un hombre simple en la calle, algo así como el alcantarillado por cable suena bastante extraño. De hecho, la palabra "alcantarillado" significa solo túneles diseñados para tendido de cables. A continuación, analizamos con más detalle por qué usan dichas alcantarillas y cómo se realizan.

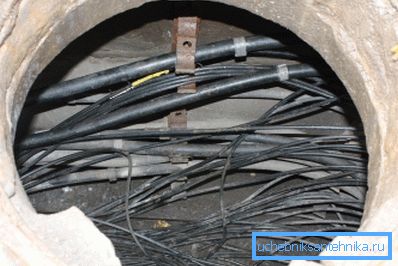

Aguas residuales con cables tendidos en ella.

¿Qué es una alcantarilla para cables y por qué se necesita?

Como no es difícil adivinar el nombre, el sistema de alcantarillado para cables se encuentra bajo tierra.

Esta solución le permite eliminar del paisaje urbano:

  • Líneas telefónicas;
  • Cables electricos;
  • Cables de fibra óptica, etc.

Entre las ventajas de colocar comunicaciones en un sistema de alcantarillado especial, se pueden destacar los siguientes puntos:

  1. El alcantarillado protege los cables de:
  • exposición a la humedad;
  • gotas de temperatura;
  • efectos electromagneticos;
  • Fuertes ráfagas de viento, rayos y otros fenómenos naturales.
  1. Proporciona acceso a las comunicaciones en cualquier momento, lo que puede ser necesario para verificar, reparar o reemplazar la red.
  2. Le permite instalar nuevas líneas, sin violar la integridad de la superficie de la carretera.
  3. Le permite establecer una extensa red de comunicaciones, independientemente de la ubicación de las estructuras del terreno y los cambios en relieve.
  4. Es posible colocar cables no solo horizontalmente, sino también verticalmente, por ejemplo, en edificios de gran altura. Y si es necesario, puede colocar la red incluso bajo el agua.

Por supuesto, el sistema de alcantarillado para cables consiste no solo en túneles, sino también en una serie de otros elementos, como observación, pozos de esquina, colectores, etc. Estos elementos no solo están diseñados para llevar a cabo auditorías y reparaciones, sino también para desviar el agua de un sistema de agua accidental.

Cable de fibra óptica para la colocación de alcantarillado.

Dispositivo de alcantarillado

Trabajo preparatorio

El sistema de alcantarillado comienza con los cálculos y el proyecto. Lo más importante es romper la pista de tal manera que la cantidad de trabajo sea mínima. Gracias a este enfoque, el precio del proyecto disminuirá, y el proceso de colocación de las comunicaciones también se acelerará (ver también el artículo Conducto telefónico: características de la construcción y operación).

La ruta, si es posible, debe ser lo más recta posible, sin embargo, es necesario pasar por alto todo tipo de estructuras subterráneas, áreas con aguas subterráneas cercanas y suelos calcáreos. Por lo tanto, el diseño debe ser exclusivamente especialistas.

También en la etapa de diseño se decide de qué materiales se construirán los túneles.

Pueden ser:

  • Hormigón
  • Hormigón amianto;
  • Plastico;
  • Polietileno;
  • Ceramica

Presta atencion Las redes de comunicación en los conductos de cables se colocan en tuberías de cemento de asbesto u hormigón. Su diámetro suele ser de 100 mm.

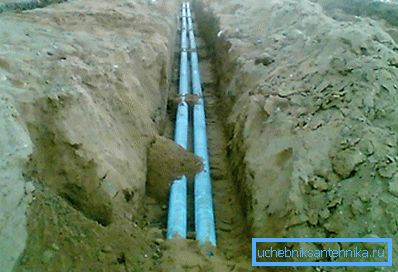

En la foto - desagüe de fibrocemento

No solo se pueden instalar tubos individuales, sino también paquetes equilibrados.

Dado que la calidad de la transmisión a menudo depende de la homogeneidad eléctrica de la red, en la etapa de diseño, la agrupación de los cables tendidos se realiza de acuerdo con:

  • Características de diseño;
  • El valor de la capacidad de trabajo;
  • Longitudes;
  • Resistencia a las olas y algunos otros parámetros.

Los conductos de comunicación por cable a través de SNiP cada 15-20 kilómetros de la ruta deben estar equipados con plataformas de cable, cuyo requisito principal es una superficie plana y seca, incluso durante los períodos de derretimiento de la nieve, inundaciones de ríos y lluvias de otoño.

Además, como se mencionó anteriormente, en las intersecciones de las redes, se instalan escotillas que brindan acceso al sistema de alcantarillado. Cabe destacar que los pozos son especiales y típicos. Pueden estar hechos de una variedad de materiales de construcción, por ejemplo, ladrillo o concreto reforzado.

Drenaje de teléfono

La distancia entre los pozos no debe exceder los 150 metros. En caso de girar la ruta más de 15 grados, debe instalarse un pozo angular en el ángulo de rotación.

Presta atencion La red debe estar ubicada por debajo del nivel de congelación del suelo. Si por alguna razón es imposible cumplir con esta condición, se coloca un cable de calefacción en las alcantarillas.

Esta es una cinta autorreguladora, que se encuentra fuera de la tubería y está conectada a la electricidad. Las instrucciones para conectar los cables de calefacción son extremadamente simples.

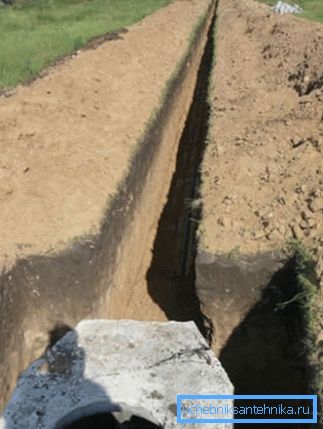

Conducto de cable zanja

Características de la construcción

La construcción de los conductos de cables y la red eléctrica se realiza mediante la excavación de una zanja.

Esto tiene en cuenta dos indicadores principales:

  • Ancho de la zanja;
  • Longitud

Si la ruta pasa por debajo de las carreteras, se excavará un túnel y se reforzará de inmediato. Para acelerar el proceso de construcción, trabajo en paralelo. Por ejemplo, un equipo especial se dedica a cavar una zanja y los equipos de construcción construyen inmediatamente un túnel con sus propias manos.

Presta atencion Los trabajos de cableado se pueden realizar a una temperatura ambiente no inferior a -20 grados Celsius. Si el cable está tendido en tuberías de polietileno, está prohibido realizar trabajos a temperaturas inferiores a -10 grados.

Enrutamiento manual de cables

En cuanto a la tira en sí, hay algunos requisitos que dependen del peso del cable:

Peso del cable, kg / km. Medios de tension Vista del elemento tirador.
Hasta 1500 El trabajo se realiza manualmente. Cuerda de acero o sección de alambre de acero de 3 mm.
Hasta 6000 Torno manual o máquina de cable Cuerda de acero diam8.0-0 mm.
Desde 6000 y más. Teleférico Cuerda de un alambre de acero con un diámetro de 11-12 mm.

Aquí, quizás, están todas las características principales de la colocación de conductos de cable.

Conclusión

Los conductos de cables son una excelente manera de proteger las comunicaciones y la transmisión de energía de condiciones ambientales adversas. Además, simplifican el proceso de instalación de redes en entornos urbanos, pero al mismo tiempo hay una serie de requisitos para su dispositivo (ver también el artículo Conexión de una lavadora para alcantarillado y suministro de agua: 5 pasos simples e independientes).

Por lo tanto, para hacer este trabajo deben ser profesionales calificados que posean el equipo necesario. Desde el video en este artículo, puede obtener más información sobre este tema.
