¿para qué sirve una válvula de alcantarillado?

En el sector privado y los edificios de varios pisos, a menudo recurren a un dispositivo como una válvula en una tubería de alcantarillado, que ayudará en caso de inundación de aguas residuales por la lluvia, nieve derretida, así como en caso de fuerza mayor por desastres naturales. Pero un dispositivo de este tipo no es un requisito previo para el equipo del sistema de residuos, se instala solo en los casos en que el peligro de contrapresión existe realmente, y esto depende de varios factores. A continuación hablaremos sobre el sistema de dicha protección, instalación, condiciones y le mostraremos el video en este artículo.

Válvula de cierre

Principio de funcionamiento

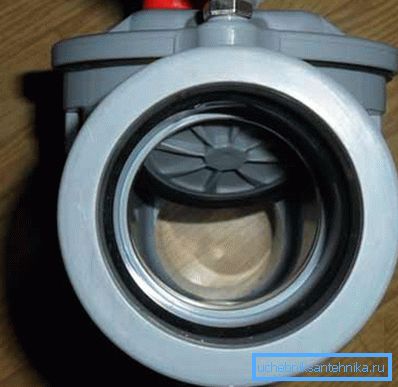

• Las válvulas, similares a las que se ven en la imagen superior, están instaladas en tuberías de alcantarillado horizontales, y si hablamos de viviendas y servicios públicos, se montan en los sótanos de las casas.. El principio de funcionamiento aquí es bastante simple: si el agua fluye en la dirección de la flecha, que está en el cuerpo, levanta la bola de bloqueo, que se mueve a lo largo del canal (se puede ver en la figura). En los casos en que se produce una contrapresión, la bola simplemente cae por este canal y bloquea el tubo en una dirección.

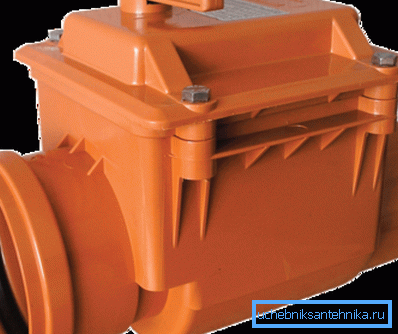

• Exactamente la misma funcionalidad, pero un sistema de estreñimiento algo diferente tiene un dispositivo de plástico, que también está diseñado para instalación horizontal y, a veces, incluso se monta en una habitación cerca de la taza del inodoro.. Esta válvula de cierre para aguas residuales tiene un dispositivo bastante simple: es una placa de plástico con una junta de goma (1), que se sostiene en la palanca (2) y, además, tiene una tapa para revisión (3). Con la presión del agua en la placa en la dirección de la flecha en el cuerpo, la placa se eleva en una palanca como una escotilla, pero si se crea una contrapresión, la placa cae y bloquea el paso.

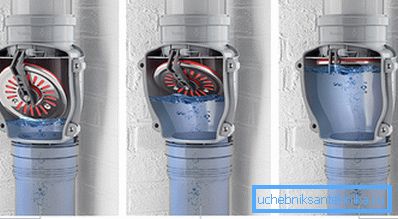

• La válvula de alcantarillado vertical funciona de la misma manera que la horizontal, donde hay una placa móvil con una junta de goma colocada en la palanca. Puedes ver el ciclo de bloqueo del paso bajo presión desde abajo. Tal dispositivo se utiliza para las bandas.

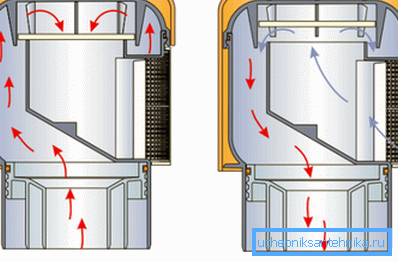

• El aireador del sistema de alcantarillado o, como también se le llama, la válvula de ventilación de escape para aguas servidas sirve para suministrar y retener aire en la tubería de alcantarillado y su elemento principal es una barra o una membrana (según la modificación). El principio de funcionamiento de este dispositivo es bastante simple: cuando el agua se drena, el aire del sistema se diluye y la membrana se abre ligeramente, lo que permite que el aire del exterior recupere la presión. Después de que la presión se estabilice, la membrana se cierra hacia atrás.

Cuando sea necesario

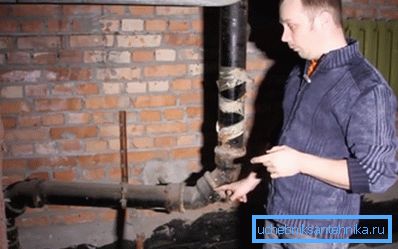

Primero tratemos el apartamento en un edificio de gran altura e imaginemos que estamos en el primer piso. Un canal de alcantarillado de todos los pisos desciende al sótano o al piso técnico, donde pasa del plano vertical al horizontal, y los acoplamientos de esquina se instalan con un giro suave para evitar bloqueos, pero, sin embargo, esto sucede a veces. Si se produce una obstrucción, el agua residual de los pisos superiores no tiene dónde ir, y se elevará a través del inodoro, el baño, el lavamanos, etc. (la ley de los recipientes de comunicación).

Nota Si el primer piso está obstruido, el agua subirá al segundo piso, pero es probable que no se produzca un desbordamiento allí, ya que la columna de agua empujará el bloqueo resultante con su masa.

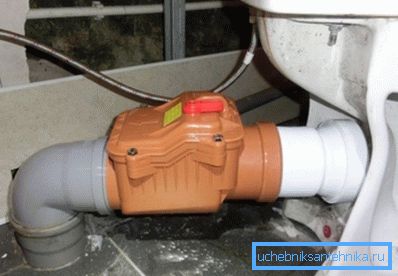

Para evitar estas circunstancias extremadamente desagradables, se instala una válvula de cierre horizontal o vertical, cuyo problema principal es su volumen. Sin embargo, tal protección es necesaria, pero si la instala en el elevador, entonces no le dará nada, ya que el peligro reside precisamente en la presión de los pisos superiores, lo que significa que el dispositivo de bloqueo debe bloquearse en la salida del elevador, como en la foto superior. Pero esta opción proporciona la protección de una sola unidad sanitaria y es apropiada solo en los casos en que no hay otros grifos de alcantarillado para lavabos, baños, etc.

Por lo tanto, en tales casos, tiene dos opciones: la primera es instalar una válvula de no retorno en el inodoro y la otra en la salida para los baños restantes, y la segunda es instalar un dispositivo en la T de distribución en el inodoro y los otros nodos. Como entenderá, ambas opciones ocuparán una gran cantidad de espacio: en el primer caso, dos o incluso tres aparatos voluminosos, y en el segundo, tendrá que aumentar la distancia del elevador para hacer un enlace con la distribución de tee (quad) y ninguna instrucción lo ayudará aquí. Debe buscar una salida. por su cuenta

Es algo más fácil equipar esa protección en el sector privado, incluso si tiene una casa en varios pisos y los baños están en todos los niveles, entonces este es solo su problema y nadie más, después de todo, no drenará el agua del piso superior cuando el sistema de alcantarillado esté bloqueado en su casa. Pero negociar con los vecinos de los pisos superiores a veces es prácticamente imposible, aunque solo sea porque no estarán en casa en un momento determinado.

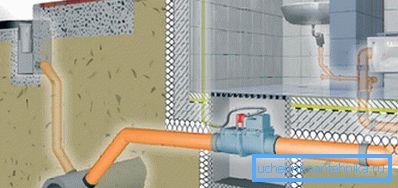

Por lo tanto, el sector privado le permite montar un dispositivo de bloqueo de cualquier tipo (membrana o bola, vertical u horizontal), lo más importante es que se corte al nodo de distribución. Esto se puede hacer ya sea en el piso técnico (si lo hay), o puede equipar un pozo de inspección especial para el estreñimiento de la alcantarilla, donde puede realizar el mantenimiento limpiando la bola o colocando la membrana de la torta. Por supuesto, el costo de dicho equipo es aproximadamente cien o doscientas veces más (dependiendo de la modificación) que el precio de un tee por una centésima tubería de aguas residuales, pero su tranquilidad vale la pena.

Nota En este artículo, prestamos poca atención a la válvula de alcantarillado, pero esto se debe a que pensamos que su instalación no era tan importante como la instalación de una válvula de alcantarillado. El aireador a menudo se instala para eliminar el ruido que se produce al drenar la dilución del aire en la tubería, por lo que no tiene mucho valor técnico.

Conclusión

Insertado en el sistema de alcantarillado de una válvula de retención (vertical u horizontal), así como un aireador, siempre puede hacerlo usted mismo, pero debe prestar atención a la flecha en el cuerpo, que indica la dirección del flujo. En términos técnicos, la instalación es similar a todos los accesorios.
