Métodos de instalación de pozos de agua.

Los pozos de agua según SNiP son estructuras subterráneas, cuyo propósito es instalar equipos de suministro de agua en ellos. Estas pueden ser válvulas, válvulas, dispositivos de medición, válvulas de cierre, etc. Estos diseños pueden tener una forma rectangular o redondeada.

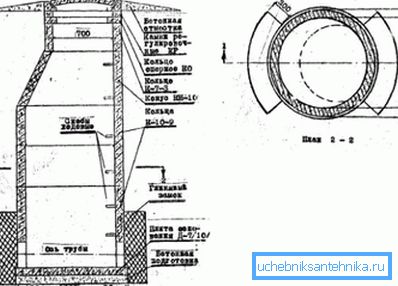

En la foto, el esquema de construcción con el tamaño deseado.

Disposiciones generales

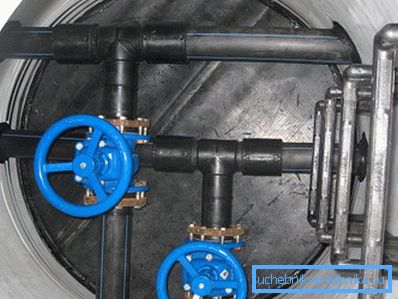

Estas instalaciones son necesarias para la instalación de diversos equipos en ellas.

Los requisitos para la instalación de partes externas de comunicaciones de ingeniería se encuentran en SNiP No. 2.04.0 / 84.

En general, el detalle de un pozo de agua se ve así.

  1. Su altura desde el nivel de drenaje a la cubierta debe ser de al menos 150 cm..
  2. Para redes con una sección transversal de hasta 400 mm, el espacio mínimo entre la pared de la estructura y la tubería debe ser de 30 cm.. Para secciones de 500/600 mm - esto es 50 cm, y con un diámetro del sistema mayor que 600 mm - 70 cm.
  3. Las bridas de tubería con una sección transversal de hasta 40 cm deben ubicarse, como mínimo, a 0,3 m de las paredes.. Si el diámetro es superior a 40 cm, el espacio aumenta a 0,5 m.

Presta atencion Esta instrucción mejora la conveniencia de la instalación. Si el tamaño de la brida es grande, entonces se usan pernos gruesos para la fijación, a menudo tienen que apretarse con una palanca larga.

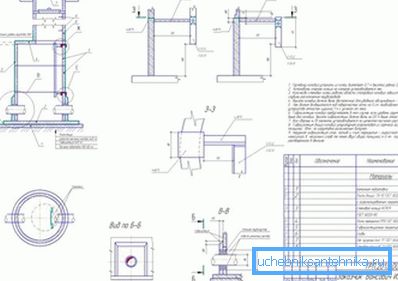

Dibujo de diseño de pozos de hormigón armado.
  1. El espacio desde el extremo del zócalo, orientado hacia la pared, para su sección transversal de hasta 30 cm, debe ser de 40 cm, para un diámetro mayor que este valor: -0,5 m.
  2. La parte superior de los vástagos retráctiles de los tapones debe estar separada de todas las superficies de 30 cm. El volante con un tipo fijo de barra requiere 50 cm de espacio libre.

Desde la parte inferior de la tubería hasta el nivel de la cama debe ser:

  • Con su sección transversal de hasta 40 cm - 25 centímetros;
  • con un diámetro de 50 / 60-30;
  • Con una sección transversal superior a 60-35.

Presta atencion Para penetrar en el pozo, es conveniente equipar su pared con sus propios soportes de acero o hierro fundido. Si no lo hace, puede usar una escalera o una escalera.

Las tapas de pozo para los pozos de agua y alcantarillado no tienen que estar aisladas. Los elementos aislados se utilizan si existe una justificación técnica. Por ejemplo, en la zona de inviernos severos.

Estructuras de hormigón armado.

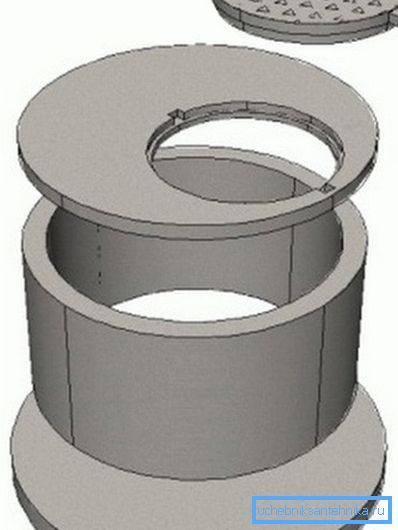

El dispositivo es un pozo de hormigón armado.

Los pozos prefabricados de hormigón armado más comunes.

Que conforma tal pozo

El dispositivo de un pozo de agua de los anillos de hormigón es el siguiente:

  • placa de carretera;
  • el anillo es complementario;
  • el cuello
  • losa de piso
  • anillo de pared;
  • escotilla con tapa;
  • placa inferior

Las dimensiones de los anillos de los pozos de agua se dan en la tabla.

Marcado del producto Dimensiones en mm. Peso en kg Costo de
Altura Espesor de la pared Int. diámetro
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
KS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16,100
KO / 6 70 120 580 60 390

Montaje de montaje

Los pozos de concreto reforzado de plomería se montan a menudo para edificios de apartamentos. Para sus propios hogares también se utilizan. Sin embargo, en la mayoría de los casos, los propietarios privados rellenan estructuras monolíticas cuadradas o rectangulares (requieren un encofrado más simple que para las contrapartes circulares). Las organizaciones de construcción utilizan métodos más sofisticados utilizando anillos de fábrica prefabricados.

Más brevemente sobre cómo la autoinstalación de pozos de agua de concreto reforzado.

Disposición independiente de un pozo de hormigón.
  1. Cabe señalar que el dispositivo de encofrado será complicado, ya que debe tener aberturas para las bandejas de la red y la entrada.
  2. Primero necesita cavar un foso. Sus paredes deben ser 20 cm más anchas que el tamaño del futuro.
  3. Junto al fondo del foso se deben verter 20 cm de grava o arena. Esta capa formará la base de las paredes y servirá como drenaje.
  4. Las paredes de la fosa deben cubrirse con impermeabilización enrollada - envoltura de plástico, impermeabilización, fieltro para techos. Tal piso tampoco permite que el agua del concreto sea absorbida por el suelo, reduciendo así la resistencia de la estructura.
  5. Luego se monta el bastidor de refuerzo. Puede estar hecho de varillas corrugadas, atadas con alambre recocido o malla de fábrica.
  6. Entonces el encofrado se baja. El material para ello puede servir como madera contrachapada resistente a la humedad, tableros, OSB, pizarra lisa, etc.
  7. El hormigón de fábrica M-200 o la mezcla mezclada independientemente se vierte en la caja terminada en capas de 30 cm cada una. Las proporciones de la solución: 1 acción de cemento, 3 acciones de arena de cuarzo y 3 acciones de grava. Cada una de las capas vertidas es apisonada con un empalme.
  8. Cuando el concreto está completamente seco, se coloca una placa de fábrica en la parte superior, que tiene una tapa y una compuerta de un pozo de agua.

Contrapartes de ladrillo

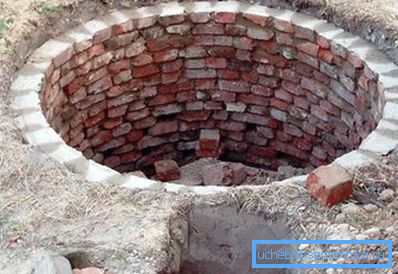

La construcción de ladrillos.

El dispositivo de los pozos de agua de un ladrillo - proceso más laborioso. Las dimensiones del pozo para ellos deben ser más grandes que para las contrapartes de concreto. El hecho es que el ladrillo necesita una impermeabilización externa, que está equipada con varias capas de betún calentado.

Presta atencion En este caso, es necesario realizar el tendido solo a partir de ladrillos cerámicos amarillos o rojos. El silicato se fabrica a base de cal y se destruye rápidamente en el ambiente de humedad.

Poner el material en medio ladrillo. Sus filas horizontales están atadas al menos el 25% de la longitud de los elementos. Como aglutinante, utiliza una mezcla de cemento y arena en una proporción de 1: 3. El grosor de las juntas de albañilería es de 1 / 1.5 cm.

Acabados de estructuras plásticas.

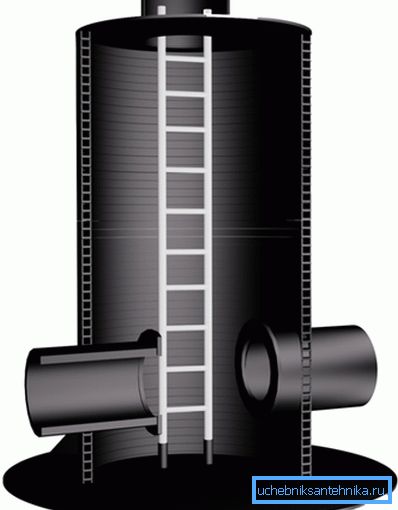

Listo construcción de plástico.
  1. Las instalaciones de la planta de plástico permiten ahorrar mucho tiempo.
  2. El diseño de un pozo de agua de este tipo consiste en una tubería corrugada gruesa hecha de PE o PP. La estructura tiene ramas para bandejas y juntas de estanqueidad.
  3. Para aumentar la rigidez del anillo de la estructura, se hace con paredes de doble pared.
Tipo de diseño plegable.
  1. El precio de los pozos de plástico es bastante alto: un producto de dos metros con una sección de 0.7 m cuesta 15/17 mil rublos.

Instalacion de instalaciones

  1. Se está cavando un pozo, un poco más grande que el pozo mismo. 15/20 cm será suficiente.
  2. Cojín de arena cae.
  3. A continuación, la estructura se baja en el pozo.
  4. Si la estructura tiene una cámara sumergible, se llena con hormigón. Debido a esto, el pozo no flotará en el suelo húmedo.
  5. Comunicaciones y equipos instalados en el edificio.
  6. Se realiza el relleno.

Conclusión

Los pozos para la red de abastecimiento de agua tienen una función importante. Albergan equipos que regulan y controlan el funcionamiento del sistema.

El video en este artículo te ayudará a entender su tema.
