La profundidad de la alcantarilla - los principales aspectos

03-02-2018

Aguas residuales al aire libre

Al realizar trabajos de diseño e instalación en el dispositivo de sistemas de alcantarillado es necesario guiarse por una serie de normas. Además, si el ángulo de la pendiente, el diámetro de las tuberías y otros factores tienen valores constantes, entonces la profundidad del sistema de alcantarillado según SNiP puede diferir significativamente según la zona climática en la que se realice el trabajo. En este artículo analizaremos este tema con más detalle y resaltaremos los aspectos más importantes.

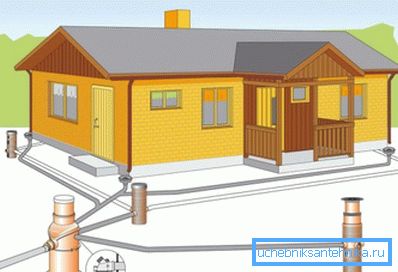

Incluso antes de la colocación de tuberías, se está elaborando un proyecto para navegar en la cantidad aproximada de trabajo, mientras que al mismo tiempo también se planea la profundidad de la alcantarilla.

Matices que deben ser considerados al determinar la profundidad de la tira.

Toda la información relacionada con el tema en cuestión se encuentra en SNiP 2.01.01-82. Los siguientes factores importantes se pueden distinguir de este acto reglamentario:

Cinturón de clima	Este indicador es fundamental en gran medida, por lo que todo el trabajo de diseño comienza con él, a continuación se muestra un diagrama que determina la profundidad de las tuberías de alcantarillado establecidas por SNiP. Necesita encontrar su ubicación y averiguar el valor de profundidad deseado.
Alivio de la trama	Si la plataforma en la que se establecerán las comunicaciones es absolutamente plana, este factor puede ignorarse, pero si el plano es desigual, la profundidad de la tubería también cambia.
Carga sobre estructuras	Nuevamente, si no hay transporte en el sitio, no debe preocuparse por las cargas, pero si el sistema se coloca debajo del pasaje, la carretera o la plataforma, a lo largo del transporte, a veces se debe tener en cuenta el aumento de los efectos de la deformación, ya que pueden dañar las tuberías
Materiales utilizados	Si se utilizan tuberías de fundición de hierro o de asbesto de pared gruesa, entonces no debe preocuparse por la carga, pero si decide usar plástico, cuyo precio es mucho menor, entonces debe prestar especial atención, ya que, a pesar de la durabilidad, estos elementos son mucho más fáciles de dañar.
Características de diseño	Por ejemplo, la profundidad de colocación de tuberías de alcantarillado en una casa privada es significativamente diferente de la construcción industrial debido a una serie de características que consideramos a continuación

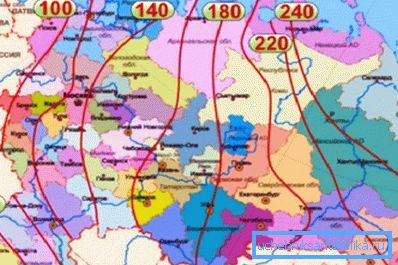

Este diagrama muestra la profundidad de la penetración de las heladas por zonas climáticas.

Orden de trabajo

Considere la secuencia en la que se llevan a cabo todas las actividades y cómo organizar el flujo de trabajo para minimizar la probabilidad de errores y errores de cálculo (consulte también el artículo La desviación de una tubería de alcantarillado es un indicador importante para un trabajo eficaz).

Profundidad de congelación

Este indicador se puede encontrar en el directorio "Climatología de la construcción" o en las agencias metrológicas locales. Cabe señalar que el indicador puede variar significativamente según el tipo de suelo, como puede verse leyendo la tabla.

La profundidad requerida de las tuberías de aguas residuales depende del tipo de suelo.

Este tipo de comunicación tiene algunas características que debe conocer al calcular la profundidad:

Debido al hecho de que las tuberías con temperaturas constantemente altas corren a través de las tuberías, su profundidad difiere de las comunicaciones normales y los sistemas de plomería estándar.. Este es un factor muy importante que influye directamente en la laboriosidad del trabajo y el tiempo que lleva completarlo.
El índice de profundidad de la tira depende del diámetro de los elementos utilizados.. Si este indicador mide menos de 50 centímetros, entonces se pueden restar 0,3 metros del valor de la profundidad de penetración de la escarcha, o más de 50 centímetros, luego 0,5 metros. Es decir, con un indicador de 1,5 metros de comunicación, se puede colocar un diámetro de 110 mm en un hueco de 1,2 metros.

Sugerencia Si es imposible o muy difícil poner la comunicación a la profundidad adecuada, entonces puede utilizar un aislamiento especial para tuberías, lo que evitará la congelación y simplificará significativamente el trabajo. En algunas situaciones, esta es la única solución apropiada.

A la venta puede encontrar elementos aislantes confeccionados de varios diámetros, con la ayuda de los cuales puede aislar eficazmente con sus propias manos.

Características del terreno

Si el sitio tiene diferencias de altura, es importante seguir algunas reglas importantes:

La opción más sencilla para calcular la profundidad es determinar la sección más baja, y es imposible hacer cálculos desde este punto, ya que las gotas no son deseables, no se puede cavar una zanja escalonada en ningún caso, ya que la pendiente debe ser uniforme a lo largo de toda la línea.

Presta atencion Un sesgo excesivamente grande, así como demasiado pequeño, afecta negativamente el funcionamiento del sistema y conduce a una formación acelerada de placa en las paredes internas de las tuberías, lo que aumenta significativamente el riesgo de bloqueos.

Debido a la complejidad del trabajo debido a la gran caída de altura u otros factores, es posible calentar la parte del sistema que estará más cerca de la superficie de lo que debería estar y colocar las secciones restantes sin utilizar elementos aislantes.
Es muy importante garantizar una fijación de alta calidad de cada elemento para que, después de quedarse dormidos, las tuberías no se doblen, ya que en tales casos existe una alta probabilidad de fugas.

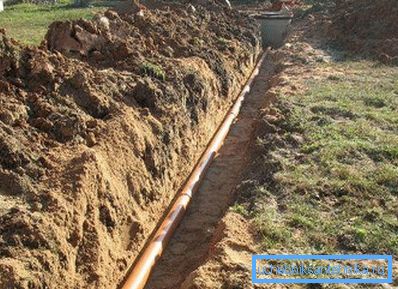

En la foto: cuantas menos curvas al colocar, más confiable es el sistema.

El esquema de profundidad de colocación es muy importante durante la etapa preparatoria: el sistema de alcantarillado en una casa privada no es complicado, por lo que no es difícil crear un proyecto, y los factores descritos anteriormente servirán como un tipo de instrucción.

Caracteristicas del trabajo

Si ha decidido qué tan profundo es enterrar la tubería de alcantarillado, puede comenzar a trabajar:

La zanja se cava 15-20 cm más profunda de lo requerido. Esto es necesario para hacer una almohada de arena y grava, que debe ser cuidadosamente tapada.

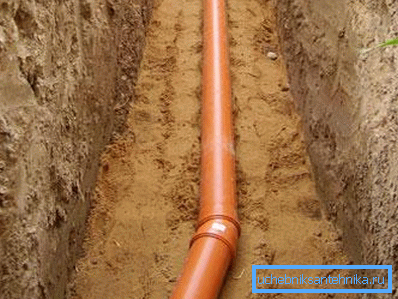

El cojín de arena debe ser cuidadosamente apisonado

El siguiente es el proceso de colocación, debe comenzar desde la fundación de la casa. Es importante que la profundidad de colocación de la tubería de alcantarillado también se proporcione para la pendiente requerida, para tuberías con un diámetro de 100 a 200 mm, este indicador es de 2 cm por metro, es decir, la diferencia de altura de 10 metros debe ser de 20 cm.
Para asegurar la menor presión en las tuberías, se deben cavar zanjas estrechas, también es posible instalar puntales de madera sobre la tubería cada medidor para reducir la presión.
Para garantizar una mayor estanqueidad de las uniones, se puede reforzar aún más la aplicación de un sellador de silicona. Después del curado, se creará una barrera insuperable para la humedad.
Después del ensamblaje, se debe revisar el sistema para detectar fugas, la opción más fácil es llenarlo con agua.
La última etapa - quedarse dormido el terreno de las comunicaciones.

La profundidad del drenaje pluvial puede ser menor, ya que en invierno las tuberías están vacías y la escarcha no es terrible. Pero es importante que el sistema no acumule agua durante la precipitación.

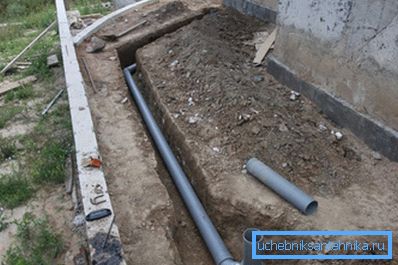

Bajo la condición de escorrentía de alta calidad, el sistema de alcantarillado por lluvia no necesita una gran profundización.

Conclusión

Como puede ver, la profundidad del sistema de alcantarillado es muy importante, de lo contrario la escarcha puede simplemente detener el sistema (ver también el artículo Los tanques sépticos para alcantarillado son un elemento clave del sistema de alcantarillado autónomo).

El video en este artículo contará algunos matices importantes con respecto al tema tratado en el artículo.
