Instalación de pozos de alcantarillado.

El sistema de alcantarillado consiste no solo en la tubería, sino también en los pozos. El principio de su instalación es casi el mismo, pero todos pueden realizar diferentes funciones. Para la construcción del pozo, se utilizan diversos materiales: anillos de hormigón armado, ladrillos, bloques de cemento, contenedores de metal y plástico, y neumáticos para automóviles. En general, cada propietario utiliza el material que está a mano. Pero para que el sistema funcione bien, es necesario instalar adecuadamente los pozos de alcantarillado, respetando todos los códigos de construcción.

Variedad y normas para la instalación de pozos.

La cantidad y el tipo de pozos instalados dependen del tipo de alcantarillado, su longitud, caídas, giros.

Sugerencia En la alcantarilla, utilizada solo debajo del desagüe del baño y de los lavamanos, es suficiente para instalar un pozo de visualización y filtrado. Si hay una caída o un giro en la tubería, entonces se instala un pozo de descarga o un pozo giratorio en este lugar, respectivamente. Entonces no puedes instalar el pozo, pero combínalo con uno de ellos.

En el sistema de alcantarillado, donde el desagüe del inodoro y el baño se llevará a cabo por una tubería, el primero se instala en el sumidero de pozos. En él, los sedimentos sólidos se asentarán en el fondo, y el agua a través del desbordamiento caerá en el pozo del filtro. Desde el pozo de filtración, el agua purificada a través del desbordamiento fluye hacia el tercer pozo, el de drenaje. Desde el tercer pozo, el agua limpia se descargará a un lugar específico o se bombeará. La instalación de estos tres pozos es obligatoria, además de que se les puede agregar un pozo de giro o de visualización.

Bien ubicación

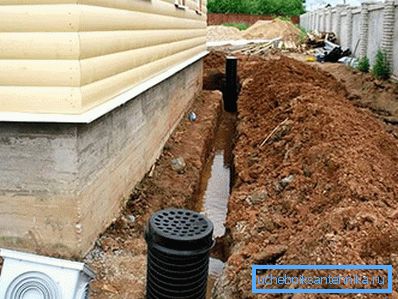

1. Miradores El primer pozo se instala a la salida de las aguas residuales del edificio, a menos de 3 m de la cimentación, pero no más de 12 m. En el sistema de larga distancia, los pozos se instalan cada 15 m.

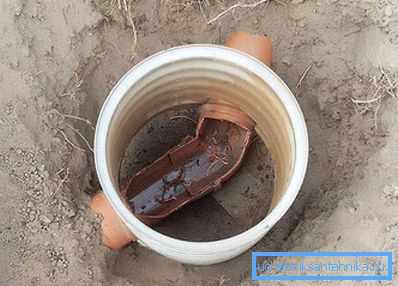

2. Giratorio Dichos pozos son similares a los pozos de registro, solo que se instalan no a cierta distancia, sino en todos los giros de la tubería. Y si la boca de inspección está instalada junto a la plataforma giratoria, entonces se puede quitar.
3. Delta Las alcantarillas que pasan por terrenos difíciles, en algunos lugares pueden tener caídas. Un pozo de caída se instala en tal punto de unión. En tuberías muy largas, la tasa de agua drenada aumenta y puede causar un gran avance en el sistema. Aquí, el punto de caída realizará la función de rescate para apagar el caudal de agua.

Todos los pozos de alcantarillado considerados son diferentes dispositivos de fondo. En los pozos de drenaje, el fondo no está concreto, sino que está lleno de material filtrante, a través del cual fluye agua limpia. Todos los otros pozos tienen un fondo de concreto horizontal, solo para tanques de sedimentación, el fondo se concreta en forma de cono o pendiente. La instalación de la cubierta de los pozos es casi la misma, aunque hay algunos matices debido a la diferencia en los materiales.

Instalacion de sumideros

Según el diseño, los tanques de sedimentación se dividen en vertical y horizontal. Su instalación difiere significativamente.

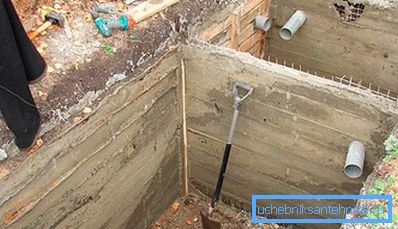

Diseño horizontal

El hormigón armado se utiliza principalmente para construir un sumidero horizontal. La forma del pozo se parece a un rectángulo con particiones para cámaras (básicamente hay dos de ellas). Las cámaras acumulan acumulaciones sólidas en forma de sedimento en el fondo. El borde superior del tanque de sedimentación instalado no tiene más de 60 cm en el suelo y el nivel del agua en la cámara no debe alcanzar una superficie de 40 cm. El fondo sedimentario se vierte con concreto bajo una pendiente.

Construcción vertical

La instalación del sumidero vertical está hecha de anillos de hormigón armado, y el fondo se concreta en forma de cono. Las impurezas que caen en dicha estructura dejan partículas sólidas en la parte inferior, y el líquido, al cambiar la dirección del movimiento, ingresa al tubo de drenaje. La altura de los lados del flotador del canal de desbordamiento regula el nivel del agua.

El tamaño del fondo sedimentario se construye a una tasa de 0,8 l de sedimento por persona por día. En la parte sedimentaria, deben caber los sedimentos del proceso de actividad vital de todas las personas que viven en una habitación durante dos días. En el futuro, se drena a través de un tubo de 200 mm instalado en la parte inferior del sumidero.

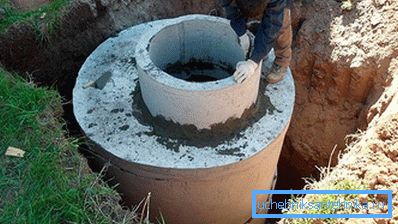

Sugerencia La instalación de anillos o paneles de hormigón armado se lleva a cabo en el pozo de excavación excavada con una grúa móvil. Todas las juntas están selladas con mortero de cemento, y las paredes están cubiertas con una capa impermeabilizante. Tapa superior con una losa de hormigón con una escotilla.

Instalación de un pozo de drenaje.

Los pozos de drenaje se instalan de manera similar para montar los anillos. Se pueden sustituir por mampostería de ladrillo, bloque de hormigón. La única diferencia es que no está instalado en el fondo de concreto, sino en la almohadilla del filtro. Consiste en una capa de arena, una mezcla de arena y grava, y la tercera capa es de piedra triturada grande. El espesor de cada capa es de 15 a 25 cm.

Instalación de otros pozos.

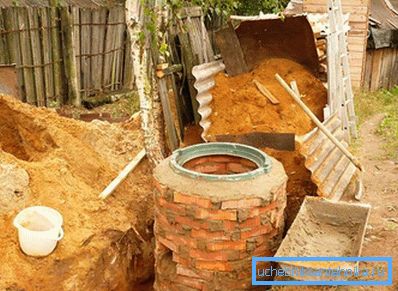

Los pozos de inspección, diferencial y rotatorio se instalan tanto de anillos de concreto como de ladrillo, bloques de cemento, barriles y otros materiales improvisados. El fondo horizontal está relleno con hormigón de 15 cm de espesor y todas las paredes están cubiertas con impermeabilización.

Después de leer el artículo, conoce los tipos de pozos y dónde deben instalarse. Y el trabajo principal para la instalación de todo tipo de pozos es casi el mismo: cavar un pozo, hormigonar el fondo o colocar un filtro, construir paredes, cubrirlas con impermeabilización, cubrirlas con una placa con una trampilla, rociarlas con tierra. La mayor parte del trabajo se puede hacer a mano, y para la instalación de anillos o paneles de hormigón se deberán utilizar los servicios de una grúa. Para una gran cantidad de movimiento de tierras, es mejor usar una excavadora.

El video

Vea un pequeño reportaje en video sobre la instalación de un pozo de alcantarillado:
