El sistema de drenaje moderno es un conjunto completo de equipos y varios dispositivos conectados entre sí. Cuando creas un sistema de alcantarillado en una casa privada con tus propias manos, a menudo hay muchas dificultades con la ubicación de los componentes.

Organizar adecuadamente el drenaje es bastante realista, si lees los principios básicos.

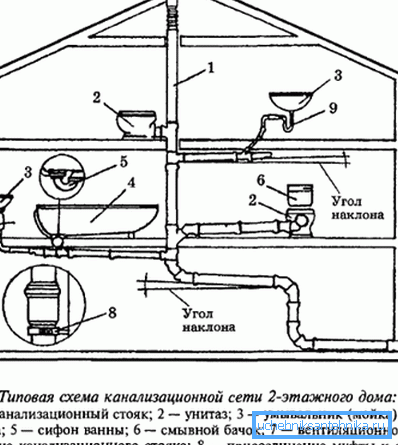

La foto muestra un esquema típico de claridad.

Red interna

El principal objetivo de esta rama es aceptar las aguas residuales y eliminarlas fuera de la estructura directamente en el sistema externo, lo que desviará a los receptores especiales. El esquema de alcantarillado en un apartamento y edificio residencial está regulado por los párrafos SNiP 2.04.01-85, que describen claramente las reglas para instalar componentes.

Componentes basicos

Para que todos los fragmentos del sistema de desecho se asienten con éxito, es necesario organizar un diseño adecuado en la etapa de diseño. Los espacios que requieren suministro de agua deben estar lo más cerca posible.

En este caso, será posible formar una rama corta.

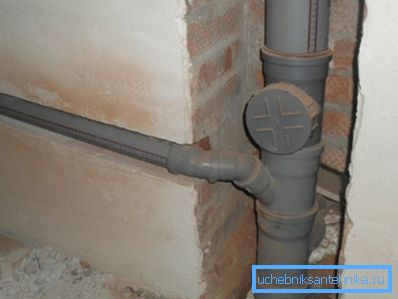

Ubicación de la canalización vertical en un canal especial.
  • El elevador central es un atributo esencial de cada sistema, por lo que su instalación debe recibir mucha atención.. Es una tubería vertical de elementos con un diámetro de 110 mm y superior. En edificios grandes, se pueden instalar varios elevadores a la vez.
  • Las líneas de derivación suelen estar hechas de tuberías de alcantarillado de PVC, ya que su precio es bajo. En el proceso de instalación se utilizan componentes de color gris, que tienen una estructura de una sola capa. Debido a esto, la producción puede reducir el costo de producción.
  • Se necesitan piezas con forma para conectar los fragmentos individuales. Estos incluyen tees, cruces, anillos de conexión, adaptadores y algunos otros productos.

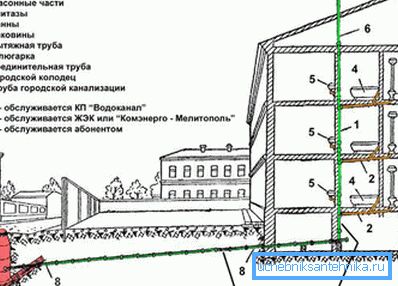

Demostración de aguas residuales en Khrushchev para la comparación.

Nota La colocación del elevador se puede realizar de forma cerrada, lo que en última instancia mejorará las características estéticas de la habitación. Para ello, se utilizan cajas o se hacen canales especiales.

Instalando el elevador

En la casa, el grifo principal está dispuesto de acuerdo con el proyecto. El primer paso es marcar, por lo que los rastros en la superficie lateral se dejan con un simple lápiz o marcador en el lugar donde pasará la tubería. En el curso del trabajo preparatorio es necesario indicar las áreas de fijación de los elementos a la pared.

Las canalizaciones abiertas generalmente se ubican en las esquinas de las instalaciones sanitarias y las canalizaciones cerradas, justo detrás del inodoro, observando el eje. Todos los componentes se instalan estrictamente en forma vertical, de modo que la desviación no supere los 2 mm por metro lineal. En algunos casos, perekidki y sangrías.

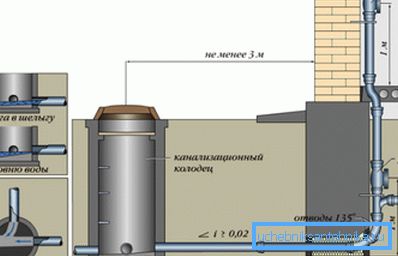

Un ejemplo de la ubicación de la canalización de alcantarillado.

El montaje de la salida de la base se realiza desde la parte inferior. La conexión de fragmentos se realiza con la ayuda de enchufes ubicados en uno de los extremos.

La estanqueidad está garantizada por juntas tóricas de goma. Además, dicha junta permite, en cierta medida, compensar el desajuste de las uniones.

Para la limpieza, se instalan revisiones especiales, que deben ubicarse a una distancia de 1 m desde el piso hasta la parte central del orificio. Al mismo tiempo, es necesario retirarse del lado del aparato sanitario conectado al menos 15 cm para permitir la limpieza de la canalización vertical cuando está obstruida.

Conexión y aseguramiento de líneas de derivación.

La unión de tuberías se realiza con el uso de elementos especiales - accesorios. Con su ayuda, puede hacer sistemas de ramificación, giros, así como realizar la transición a un diámetro diferente. El proceso de sujeción es posible mediante el uso de un acoplamiento de alcantarillado, que permite unir dos ejes.

La fijación de las líneas de extracción se realiza mediante pinzas especiales, que están unidas a un plano vertical u horizontal. En este caso, las tuberías deben ubicarse con una pendiente de 2 cm por metro lineal, de lo contrario no será posible organizar un flujo de alta calidad.

Parte exterior

La mayoría de las veces, el esquema se basa en un dispositivo para aguas residuales de anillos de hormigón con la presencia de una planta de tratamiento de aguas residuales. Como regla general, tales sistemas son de gravedad y, por lo tanto, no contienen estaciones de paginación. Además, se considerarán todos los elementos de la red externa, lo que permitirá lograr un funcionamiento confiable de la comunicación.

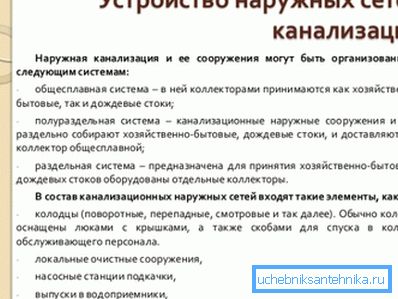

Los principales tipos de sistemas de exterior.

Bien absorbiendo bien

Esta estructura hidráulica es un orificio de drenaje, en el fondo del cual se coloca una capa de arena y piedra triturada para el tratamiento adicional de las aguas residuales. El diseño se realiza utilizando anillos de hormigón armado apilados uno encima del otro. Las uniones entre los segmentos están selladas con mortero cemento-arena.

Planta de tratamiento

Se instala cerca del pozo de absorción, ya que después de pasar a través del tanque séptico, los drenajes deben descargarse en el suelo. El sistema en sí está ubicado en el suelo y se limpia una vez al año. Para la instalación se prepara la zanja de los tamaños correspondientes.

Sistema de tuberías

Es posible enviar aguas residuales al punto de destino final solo con la ayuda de tuberías que recientemente se han fabricado con tuberías de PVC de color naranja. Tales elementos tienen una estructura multicapa, y por lo tanto son capaces de soportar la presión del suelo.

A continuación se muestra una guía sobre cómo conectar elementos con la presencia de un zócalo.

Demostrado una conexión de elementos por fases.
  1. En la etapa preliminar, ambos extremos de la tubería se limpian a fondo de varios residuos. Solo en ausencia de suciedad y polvo es posible garantizar la calidad de la unión de los dos componentes.
  2. Directamente en el zócalo instalado anillo de goma de tamaños adecuados, que desempeña el papel de un sello. Con ello, será posible lograr el máximo sellado de la costura.
  3. Se aplica una capa delgada de silicona a la superficie del extremo liso para mejorar la resistencia al agua de la junta. La lubricación debe distribuirse uniformemente sobre la superficie.
  4. El elemento se inserta en el zócalo hasta que se detiene, después de lo cual la marca se coloca con un lápiz como referencia. A continuación, se extrae la tubería de modo que se conserva de la línea una sangría de aproximadamente 1 cm.

Atencion Si por alguna razón no hubiera un compuesto de silicona cerca, entonces puede usar jabón líquido. Sin embargo, la calidad de la conexión en este caso será menos confiable.

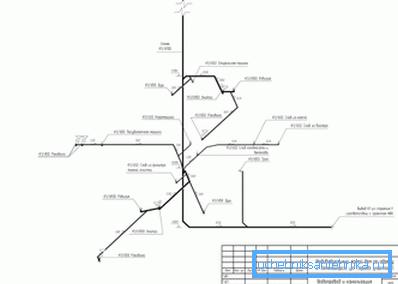

Se muestra el esquema ejecutivo - axonométrico.

Como conclusión

Cuando se forma el esquema de alcantarillado de una casa privada, no se debe olvidar la creación de ventilación, de lo contrario siempre habrá un olor fétido en las habitaciones con aparatos sanitarios instalados. Por lo general, el capó se instala directamente en el elevador, mientras que la altura del canal de salida debe exceder la cresta del techo en 50-100 cm.
