Drenaje subterráneo

10-01-2018
Aguas residuales al aire libre

Solo en unos pocos años se necesitarán aguas subterráneas y agua de fusión para destruir los cimientos del nuevo edificio. Para evitar esto, es necesario construir un área de drenaje subterráneo. Dicho sistema desviará el exceso de agua y no le permitirá destruir edificios y convertir todo el territorio en un pantano después de una fuerte lluvia. Y cómo hacer un sistema de este tipo por sí mismos, y lo contaremos en este artículo.

Accesorios usados

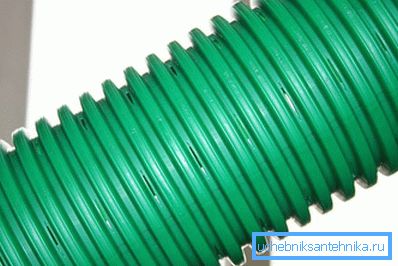

Dispositivo de un tubo de drenaje PND

Antes de comenzar a instalar el sistema de drenaje subterráneo con sus propias manos, necesita saber qué herramientas y materiales se utilizan para esto. El componente principal es el tubo.

Para el drenaje usar dos tipos de tuberías:

  • desagües
  • Estructuras porosas.

Los primeros son un tubo con perforaciones realizadas sobre toda la superficie. Con su ayuda, el agua del suelo entra y se muestra fuera del sitio. No hay agujeros en los tubos porosos. La humedad entra directamente a través de las paredes, hecha por una tecnología especial.

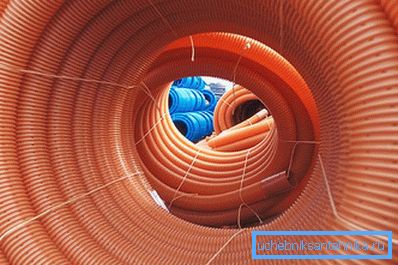

Pipa de hank

Sugerencia El material utilizado es principalmente PVC y polietileno. Esto le permite aumentar la vida útil de los productos hasta 50 años. Los materiales poliméricos tienen una alta resistencia al desgaste, durabilidad y toleran fácilmente los efectos agresivos del suelo y el agua en ellos.

Las tuberías para sistemas de drenaje están disponibles en diámetros de 110 a 200 mm. Además, la longitud de dichos productos puede ser diferente. Como regla general, es de 40 o 50 metros. La superficie de las tuberías puede ser lisa o corrugada. La última opción es más resistente al estrés mecánico.

Sistema de drenaje en etapa intermedia de instalación.

Otro componente del sistema de drenaje del sitio son los pozos de drenaje. Tales diseños son necesarios para cortejar el sistema. Pueden ser de hormigón o polímeros. Hay inspección y pozos para bombeo de agua. Estos últimos pueden equiparse con accesorios para bombas.

Los pozos de drenaje de inspección están instalados en las uniones de las tuberías o en el sitio de las curvas. Se pueden usar para limpiar el sistema con una gran presión de agua.

Accesorios de tubería

Sugerencia Se utilizan varios accesorios de tubería para conectar las tuberías. Pueden ser acoplamientos sin un sello, tuberías rígidas y flexibles y otros dispositivos.

Además, se puede incluir un pozo de entrada de agua en el sistema. Se instala en el punto más bajo del sitio. Todos los tubos de drenaje para recoger el agua se suministran a la misma. En el futuro, el líquido puede ser utilizado para irrigación o necesidades técnicas. Pero, como regla, tales pozos rara vez se instalan. Básicamente, toda el agua recolectada se lleva fuera del sitio hacia reservorios naturales o artificiales, zanjas o un sistema central de alcantarillado.

Instalación de sistema de drenaje subterráneo.

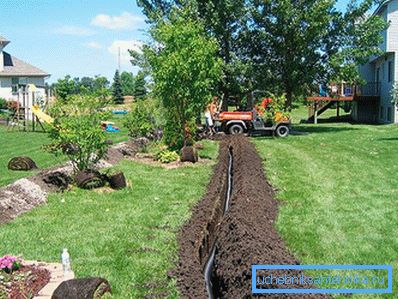

Pipas enterradas

Para realizar drenaje de aguas subterráneas., Necesitamos movimientos de tierra a gran escala. Pero el primer paso será crear un esquema para el futuro sistema. Es necesario determinar la ubicación y la dirección de las laderas naturales y los sitios de acumulación de agua. Para hacer esto, puede usar equipo especial (un nivel o un buscador de rango láser) o determinar todo empíricamente, observando los drenajes después de la lluvia.

Luego, el esquema se transfiere al sitio y se realiza el marcado (para esto puede usar clavijas con cuerdas estiradas). Por marcas cavando zanjas. Su profundidad debe hacerse por debajo de la base de la cimentación. Para ahorrar tiempo y esfuerzo, es recomendable colocar el sistema de drenaje y las aguas pluviales en una zanja.

Sugerencia Al cavar zanjas, es necesario observar un sesgo hacia el punto más bajo de un sitio. El nivel de pendiente debe ser de al menos 2 cm por metro lineal.

Luego, una capa de escombros, de hasta 10 cm de espesor, se vierte sobre el fondo de la zanja y se compacta. Ahora puedes colocar tuberías. En lugares de curvas se utilizan tubos flexibles. Y entre sí, las tuberías están conectadas por acoplamientos sin juntas o tuberías sólidas.

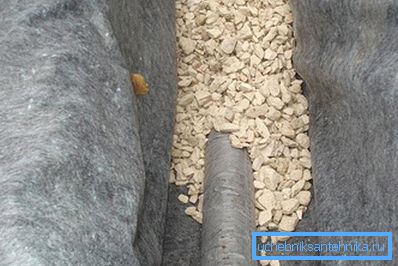

La pulverización se realiza mediante escombros.

Luego, los tubos se llenan con grava o escombros limpios, con un tamaño de fracción de 16 × 20 mm. El grosor de esta capa dependerá de la permeabilidad del suelo. Cuanto menor sea esta cifra, más gruesa será la capa de grava o escombros.

Los restos de la zanja están cubiertos de tierra. Al mismo tiempo, es necesario elegir de él todas las piedras grandes y las piezas sólidas de tierra. Es recomendable utilizar geotextiles como una capa entre el suelo y la capa de grava. No permitirá que la tierra se duche y bloquee la capa permeable (grava).

Los pozos de drenaje están instalados en el sitio de las curvas de tuberías. Para ello, cavar un hoyo del tamaño deseado. En su parte inferior caben una almohada de arena o escombros, que se compacta. Luego se instala un pozo y se conectan tuberías de drenaje. Después de esto se realiza el relleno con cebador.

Si se usa un pozo de entrada de agua, se instala en el punto más bajo del sitio. Como regla general, es un contenedor grande de concreto u otro material. Todos los tubos de drenaje deben converger a ella.

El video

Este video es sobre el área de drenaje. Contendrá consejos y recomendaciones sobre el arreglo:
