Distancia entre pozos de alcantarillado y otros requisitos

11-07-2018
Aguas residuales al aire libre

El propósito de escribir este artículo es reunir los requisitos básicos de dimensiones y distancias, que deben seguirse al colocar el sistema de drenaje. Tenemos que averiguar cuál es la distancia mínima entre las bocas de alcantarillado, cuál es el tamaño de la zona de protección de la planta de tratamiento y cuál puede ser el diámetro de las tuberías de alcantarillado. Así que ve

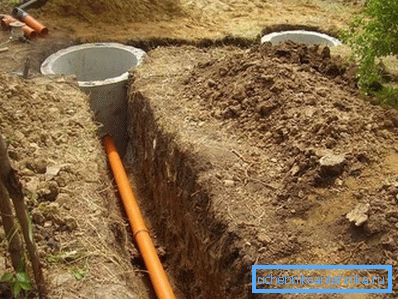

Pozos de alcantarillado.

Fuentes de informacion

La principal fuente de información para nosotros será el Comité Estatal de la URSS para la Construcción, SNiP 2.04.03-85, adoptado en 1986. Regula la colocación de redes externas de alcantarillado y la construcción de estructuras relacionadas.

Es curioso: casi al mismo tiempo, se adoptó el SNiP 3.05.04-85, que describe los requisitos para la construcción de redes externas de suministro de agua y alcantarillado. Si el primer documento está dedicado principalmente al diseño de sistemas de residuos, el segundo se centra en los materiales utilizados y la tecnología de instalación.

Tendremos que recopilar información en otro documento: el código de reglas SP 32.13330.2012. Esta es una versión actualizada de SNiP 2.04.03-85, aprobada en 2013, que no cancela su efecto, pero introduce algunas adiciones al texto.

Pozos

Vamos a empezar con los requisitos para la ubicación de los pozos. Para ello, tendremos que empezar por examinar sus tipos.

Tipos y proposito

  • Los pozos de inspección sirven para controlar el trabajo del sistema de alcantarillado y, lo más importante, para limpiarlo en caso de bloqueos inevitables.
  • Rotary: realiza la misma función en los puntos de cambio de la dirección del movimiento de las existencias. Cualquier curva de tubería es siempre un lugar de mayor riesgo; el acceso a él resuelve completamente este problema, permitiéndole despejar la obstrucción cuando ocurre.

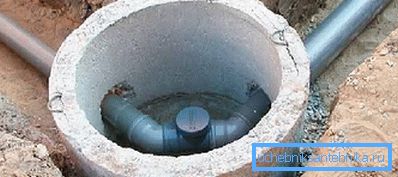

En la foto - pozo rotativo de alcantarillado. En el punto de inflexión hay una revisión para limpiar las obstrucciones.
  • Compensación de pendiente diferencial. El sesgo excesivo no es menos perjudicial para el trabajo del sistema de desechos que su ausencia: el movimiento excesivamente rápido del efluente conduce al hecho de que las fracciones sólidas se acumulan en la tubería, reduciendo gradualmente su espacio libre.
  • Los cubos están equipados en las uniones de tuberías.

Ubicación

La distancia más pequeña entre los pozos de alcantarillado según SNiP para pozos de pozo está determinada por el tamaño de la tubería que los conecta.

Diámetro, mm Distancia más corta, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Mas de 2000 250 - 300

Los pozos nodales, como es fácil de adivinar, están equipados en todos los lugares que unen líneas de alcantarillado; Rotary - donde el tubo cambia de dirección. Además, deben incluirse en el proyecto en los puntos de cambio de la pendiente o sección.

Dimensiones

La sección del pozo redondo está nuevamente determinada por la sección del tubo:

  • Hasta 600 mm - 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.

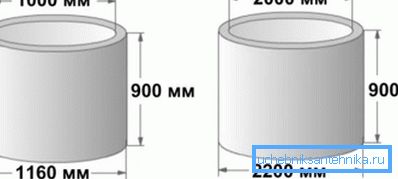

Los dos tamaños más populares de anillos de pozo.

Sin embargo: con una profundidad de más de 3 m, el diámetro más pequeño es de 1,5 m.

La altura de la parte de trabajo del pozo (desde la bandeja o el estante hasta la tapa) generalmente se toma igual a 1800 mm. Está claro que la instrucción no siempre es aplicable: el terreno puede obligar a aumentar o disminuir la profundidad. Si es de 1,2 metros o menos, la sección transversal aumenta con respecto a los valores anteriores en 300 mm; Si bien no debe ser inferior a un metro.

Las gargantas no están hechas 700 mm; Al usar tuberías grandes, deben saltarse las herramientas de limpieza.

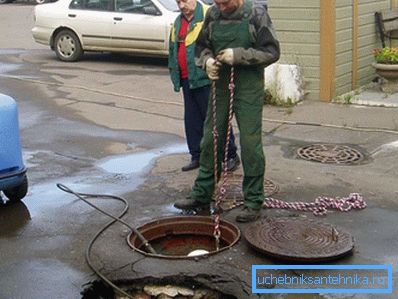

El cuello estrechado dificulta la limpieza del pozo.

Tubos

Al colocar el sistema de drenaje debe basarse en los siguientes valores más pequeños de tamaños de tubería:

El objeto Diámetro más pequeño, mm
Intra trimestre red residencial e industrial. 150
Red de calles de uso doméstico e industrial. 200
Red de tormenta dentro del trimestre 200
Red de tormenta de la calle 250
Intraestre y red de calles en asentamientos con un volumen de descarga de menos de 300 m3 por día. 150

Además, el SNiP regula la pendiente de la tubería.

Es relevante no solo para redes externas: estos mismos valores deben seguirse cuando se colocan alcantarillas internas con sus manos.

  • Para tuberías de 50 mm, la pendiente óptima es 0.035 (3.5 cm por metro lineal).
  • Por 110 - 0.02.
  • 150-0.01.
  • 200 - 0.008.
La pendiente óptima y mínima permisible para los tamaños más populares.

Zonas de protección sanitaria.

Su tamaño está determinado por el tipo de estructura y su rendimiento.

Construcción El tamaño de la zona de protección sanitaria en metros con una capacidad, mil m3 / día.
Hasta 0.2 0.2 - 5 5 - 50 50 - 280
Campo de filtro 200 300 500 -
Campo de riego agricola 150 200 400 -
Estanque biologico 200 200 300 300
Estación de bombeo 15 20 20 30

¿Cuál debería ser la distancia desde la alcantarilla hasta el sótano de la casa de campo?

Estos son los parámetros que se deben seguir al diseñar un sistema de alcantarillado autónomo para una casa privada (capacidad - menos de 15 metros cúbicos por día).

  • La zona de protección sanitaria del campo de filtración subterránea es de 15 metros.
  • Para un filtro de zanja o arena y grava, es de 25 m.
  • Se puede construir un tanque séptico a 5 metros de la cimentación, y se puede construir un pozo de filtro a 8.

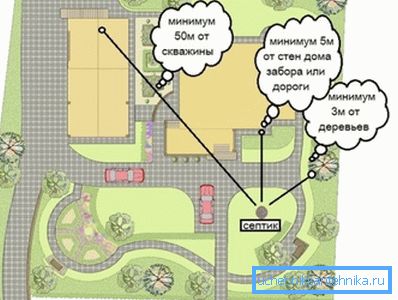

La ubicación de la fosa séptica en el jardín.

Vueltas, profundidad

¿Cuál es el radio de giro más pequeño de un tubo colector?

  1. Con su sección transversal de hasta 1200 mm, es igual al diámetro de la tubería.
  2. Si el tubo es más grueso que 1200 mm, el radio de giro mínimo es igual a sus cinco diámetros.

Importante: en este último caso, los pozos de inspección deben construirse al principio y al final de la curva de giro.

¿Cuál es la profundidad mínima que puede colocar la alcantarilla?

El valor está determinado principalmente por la profundidad de la congelación del suelo y la experiencia de operar redes de alcantarillado en la región.

Si no hay datos operativos, la profundidad mínima de la tubería de alcantarillado es:

  • Con una sección transversal de hasta 500 mm - 0,3 m por encima de la profundidad de congelación del suelo;
  • Con una sección transversal más grande - 0,5 m por encima del nivel de congelación.
La profundidad mínima del tubo con un diámetro de 0,5 m.

En ambos casos, la distancia desde la parte superior de la tubería hasta la superficie del suelo o una marca de nivel cero no puede ser inferior a 0,7 m. El precio de romper esta regla es una mayor probabilidad de que las tuberías se congelen en el punto máximo de escarcha y daños al pasar los vehículos. Si, por alguna razón, la condición es impracticable, los tubos se colocan en una bandeja de concreto y se aíslan adicionalmente.

Conclusión

Esperamos que los materiales ofrecidos al lector lo ayuden en el diseño y la autoconstrucción. Como de costumbre, el video en este artículo contiene información temática adicional. ¡Éxitos!
