Como hacer un desagüe de baño.

06-10-2018
Aguas residuales al aire libre

Una parte integral de la sala de vapor es el agua. Pero para que ella no se estanque, es importante saber cómo hacer un desagüe en el baño. Al mismo tiempo es necesario tener en cuenta ciertos matices. Para los edificios ubicados sobre pilotes, se requiere un enfoque cuidadoso para que las comunicaciones no se congelen. Dependiendo de la carga en la habitación, se tomarán varias decisiones.

Antes de la construccion

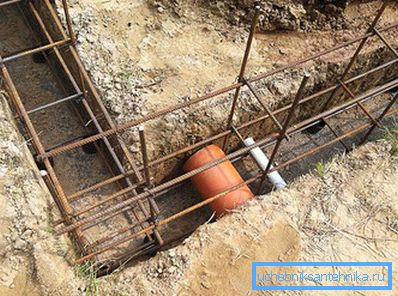

Liner montado para la colocación de aguas residuales.

Vale la pena pensar en el sistema de alcantarillado incluso antes de que comience la colocación de la cimentación. En este caso, será mucho más fácil concluir. Es necesario analizar tales momentos:

  • ¿Cuál es el tamaño de la estructura planificada?
  • ¿Cuál es la frecuencia de su uso?
  • ¿Cuántas personas estarán dentro al mismo tiempo?
  • ¿Se instalará el baño?
  • ¿Se lavará una habitación separada o combinada con una sala de vapor?
  • ¿Cuál es la profundidad de congelación del suelo?
  • ¿Cuál es la composición del suelo?
  • ¿Hay un sistema de alcantarillado central?
  • ¿Cuánto espacio libre hay alrededor del baño?

Este cuestionario simplificará enormemente la creación de una tira de dibujo y también brindará la oportunidad de determinar cuál de las opciones que se describirán a continuación es la más adecuada para una situación particular.

Brevemente sobre el piso

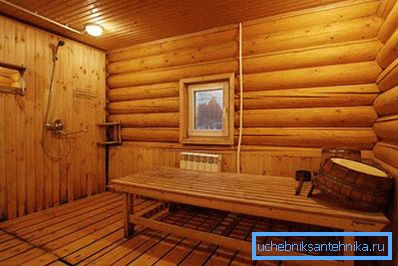

Baño con piso que gotea

El enfoque correcto para hacer el piso, así como el orificio de drenaje, juega un papel importante en la efectividad de la eliminación de toda la humedad de la sala de vapor o la sala de lavado. Los pisos pueden ser de madera u hormigón. El primero, a su vez, se divide en:

  • fugas
  • impermeable

La esencia de la fuga es que entre las tablas hay un espacio a través del cual el agua puede simplemente fusionarse debajo del edificio. Esta solución es adecuada para las regiones del sur. En la segunda versión, las tablas se apilan en dos capas con uniones estrechas. En este caso, se observa la pendiente en la dirección de la ranura o el orificio de drenaje.

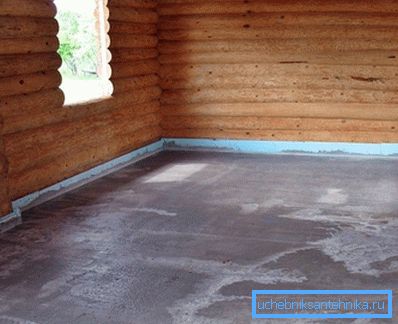

Piso de concreto en el baño.

Suelo de hormigón realizado necesariamente con aislamiento. Si esto no se hace, las piernas estarán muy frías. Cuando se vierte de la misma manera que en el caso de un piso de madera con fugas, la pendiente se observa hacia el orificio de drenaje o en el medio por donde pasará el canal. Además, las celosías de madera se colocan en la parte superior para que sea más cómodo quedarse en la habitación.

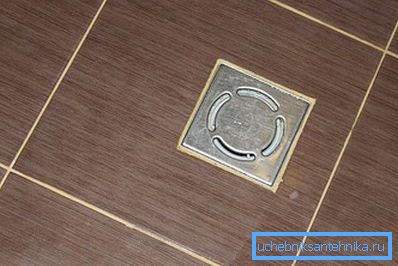

Pasarela

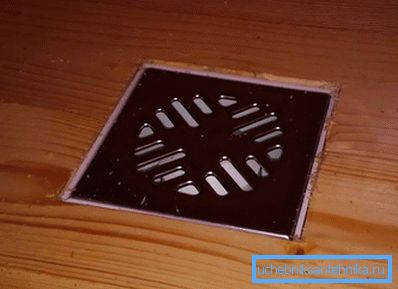

Pasarela en suelo de madera.

La escalera para diferentes diseños también será diferente. Si se trata de un baño que se calienta constantemente, o se sabe que la habitación no se congela, puede instalar el producto con una válvula de agua. Por lo general, se encuentra en la esquina o en el centro donde va todo el líquido. No será difícil instalar una construcción de este tipo en el suelo de madera:

  • El trabajo se realiza antes de instalar el suelo.
  • La ubicación del orificio de drenaje se elige de acuerdo con la pendiente de la superficie.
  • Se hace la marca debajo de una escalera.
  • Se perfora un orificio para poder insertar una lima de uñas. Cortar la abertura debajo del producto.
  • Toda la superficie del piso está cubierta con una envoltura plástica gruesa.
  • Se hace una ranura en el lugar donde estará el orificio de drenaje.
  • El desagüe de plástico está montado en su lugar.
  • La unión de la película está recubierta con sellador de silicona.
  • El suelo está acabado.

Sugerencia Con esta solución, incluso si el agua se filtra debajo del piso, fluirá por el paño de aceite al lugar de la descarga.

Pero la mayoría de las veces, los baños se usan con menos frecuencia y si se hace una construcción similar allí, entonces puede estar cargado con el hecho de que el agua en el interior se congelará y el producto simplemente se romperá en pedazos. Para evitar esto, puedes hacer una escalera con una barrera sin líquido. Una solución es fácil de implementar en un baño de madera y la otra en un baño de piso de concreto.

Para la madera:

  • Necesitará una pequeña lámina de metal galvanizado de 62 a 38 cm.
  • Debe marcarse de la siguiente manera: desde cada borde, separe 2 puntos a una distancia de 10 cm. Los puntos de los dos lados deben coincidir para que se forme un cuadrado con un lado de 10 cm en la esquina.
  • En los cuadrados resultantes desde el ángulo hasta el punto hay una diagonal.
  • Todos los puntos están conectados por una línea para hacer un rectángulo en el interior. Estas etiquetas servirán como guía para el pliegue.
  • A una distancia de 17 cm del borde del lado más pequeño en el medio de la hoja, hacemos una muesca. Este será el centro del orificio para la tubería, si tiene un diámetro de 50 mm.
  • Ahora, a lo largo de las líneas dibujadas, es necesario doblar esta hoja para hacer un pequeño canal.
  • Los bordes afilados que sobresalen de los lados se doblan hacia el lado más grande.
  • En el interior se coloca tablones de plástico o madera. En tamaño debe ser de 39? 17? 0,5 ​​cm.
  • La capacidad de este contenedor es de unos 6 litros. Cuando el agua comienza a drenar, eleva la barra y cae libremente en el agujero. Después de que el nivel cae, la placa cae en su lugar y cierra el agujero. Esto se hace para que no haya olor.
  • Incluso si sucede que la placa se congela en el canal, cuando el líquido caliente entra, se descongela rápidamente.

Sugerencia Dicho mecanismo de drenaje será muy importante para los baños, que se apoyan sobre una base de columnas o columnas, cuando hay una temperatura negativa debajo del piso.

Pasarela

Para hormigón:

  • Para implementar el proyecto, necesitas una pelota de plástico o de goma duradera.
  • Cuando se debe rellenar el piso, deberá colocarse sobre el orificio de drenaje y ahogarlo ligeramente allí. Sobre ella, puedes presionar algo para que no se mueva.
  • Se crea un sesgo adicional alrededor de la pelota.
  • En esta posición, la bola permanece hasta que la regla se solidifica por completo. Después se separa muy fácilmente de la mezcla congelada.
  • Que servirá de persiana. Cuando el agua comience a fluir, levantará la bola. Después de eso, caerá en su lugar y cerrará la abertura, evitando la penetración de un olor desagradable. Esto no debe congelarse, y si lo hace, se descongela lo suficientemente rápido.

Sistemas simples de recogida de agua.

Piso con fugas

La solución más simple para drenar el fluido será la solución para el piso que fluye.

  • Se cava un pozo debajo de la sala de vapor (o el fregadero, si no están combinados). Su tamaño coincidirá con el área desde donde fluirá el agua.
  • Es necesario profundizarlo ligeramente por debajo de la congelación del suelo. La capa de arena de 10 cm se coloca en el fondo y está bien apisonada.
  • El resto del espacio se rellena con piedra triturada o arcilla expandida, de modo que aún quedan 10 cm en la parte superior. Todo está cuidadosamente apisonado.
  • El resto del espacio está lleno de tierra excavada.

No hay necesidad de hacer nada más. El líquido caerá en este pozo, se filtrará y penetrará en el suelo.

Sugerencia Este diseño será relevante si el baño se usa más de una vez por semana y al mismo tiempo hay 3? 4 personas en él. En el caso de que el suelo debajo del baño sea de arcilla, será necesario hacer una tubería de transición hacia el pozo, que se puede ubicar a pocos metros del baño.

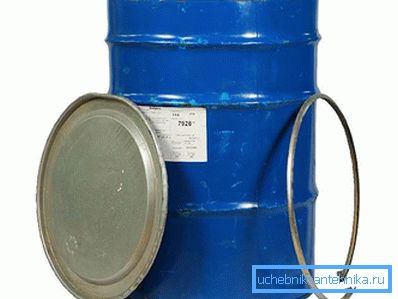

Barril de metal

Para implementar la siguiente idea, necesita un barril de plástico o metal con un volumen de 200 litros.

  • Elegí un lugar cerca del baño.
  • Se cava un pozo a una profundidad debajo del suelo de congelación. Su diámetro debe ser 30 cm más grande que el diámetro del cañón. Esto es necesario para facilitar la instalación.
  • En la parte inferior, una capa de arena se coloca en 10 cm y está bien apisonada.
  • Una capa de grava fina se ajusta a otros 10 cm y también está bien apisonada.
  • En la pared lateral se corta un orificio debajo de la tubería, que drenará el agua.
  • Se perfora un orificio en la parte inferior con un taladro y un taladro de 26 mm. Es necesario para la manguera de ventilación.
  • La tuerca se atornilla a la boquilla y se coloca la junta. Se empuja a través del orificio. Se coloca otra junta y toda la estructura se fija con la ayuda de una segunda tuerca. Se atornilla un adaptador para el tubo de HDPE en el hilo superior, que actuará como un respiradero.
  • El barril se coloca en el hoyo boca abajo.
  • Tubo de desagüe suministrado. Es recomendable que entre 15 y 20 cm hacia adentro. Por lo tanto, cuando el suelo se desplaza, no se arranca.
  • Aproximadamente a la mitad, el hoyo está lleno de escombros y embestidos, pero para no dañar el cañón. El espacio restante está lleno de tierra.

Este método de eliminación también es adecuado para suelos no arcillosos. La capacidad es suficiente para tomar un baño al mismo tiempo 5 personas 1 vez por semana.

Sistemas de uso intensivo.

Sumidero sin fondo

En los casos en los que el baño funcionará en un modo más intensivo o habrá un inodoro en él, es necesario proporcionar soluciones mediante las cuales el sistema pueda hacer frente a una gran cantidad de líquido. Si el edificio está ubicado cerca de una casa privada y se le proporciona VOC, entonces puede sacar una conclusión directamente en él. La forma más rápida de preparar un tanque séptico o pozo de una cámara, para esto necesita:

  • Cavar un hoyo Su profundidad debe ser de poco más de 3 metros para que 3 anillos de hormigón puedan caber fácilmente, y no alcancen una superficie de 30 cm.
  • Si se planea que el fondo se filtre, se hace un lecho de 20 cm de arena, se coloca una capa de escombros sobre 30 cm. Todo está bien apisonado. Si no, se vierte una capa de 20 cm de hormigón y se sumergen anillos en ella.
  • Las paredes se pueden reforzar de otra manera, por ejemplo, dispuestas en ladrillo. Al mismo tiempo, es necesario hacer la colocación con agujeros para el drenaje del agua.
  • Se hace un agujero adecuado para entrar en la tubería de alcantarillado.
  • Sobre el foso se cierra con una losa de hormigón armado.
  • Un tubo de ventilación está instalado en la tapa para ventilación.

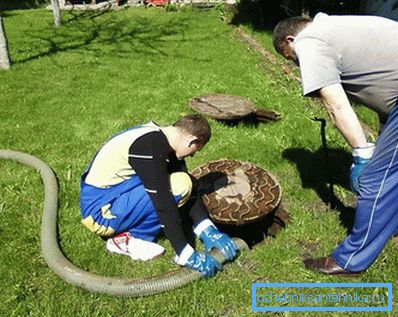

Camión de aguas residuales de bombeo de residuos

Tal tanque séptico se limpia con un vacío. Necesitas tenerlo para que haya una entrada. La distancia al edificio debe ser de al menos 2 m. Es posible más, pero luego tendrá que establecer las comunicaciones a una mayor profundidad.

Con el fin de aumentar el intervalo entre la limpieza, puede hacer varias cámaras. En este caso, el agua se limpiará de manera más eficiente y también estará disponible la oportunidad de aumentar el volumen de los flujos promedio diarios. La esencia del dispositivo es hacer que los dos primeros recipientes se sellen con el método descrito y el último que tenga que ver con el fondo del filtro. Al mismo tiempo están interconectados mediante tuberías. En el primer y segundo compartimientos, las partículas pesadas se depositan. Allí se descomponen por las bacterias. El agua parcialmente purificada entra en la tercera sección, que se adentra en el suelo.

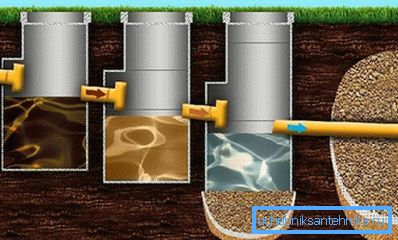

Dispositivo de tanque séptico

Sugerencia Aquí puede obtener más información sobre el principio de funcionamiento del tanque séptico y su dispositivo.

En otra realización, puede usar recipientes de plástico o comprar un tanque séptico listo. Además, la salida de aguas residuales de la última cámara puede llevarse a cabo en los campos de filtro. Para esto, debe haber suficiente espacio disponible para su organización.

Instalación de una fosa séptica de Yunilos.

La opción más cara es instalar el sistema terminado. Todas las acciones que realiza de forma automática. A la salida, la limpieza alcanza el 98%. El agua es drenada por una bomba de drenaje. Puede regar el jardín o huerto, excepto las plantas de frutas y bayas. La instalación de una unidad de este tipo se reduce a la preparación del pozo y al suministro del tubo de drenaje. También se necesita electricidad para compresores. Se puede ubicar cerca de fuentes de agua potable.

El video

Vea un video sobre cómo hacer un baño en un baño de barril de 200 litros:

La foto

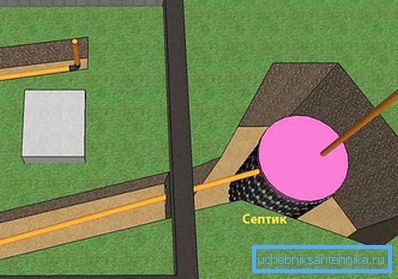

Esquema de baños de aguas residuales.

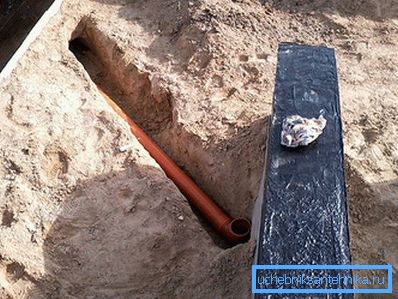

Socavando bajo la fundación

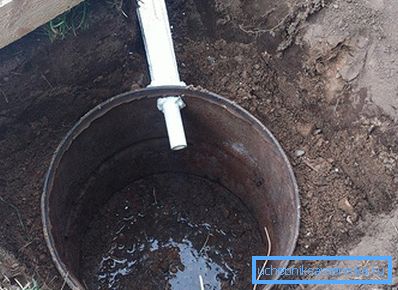

Vkopana barril cerca del baño
Drenaje de neumáticos

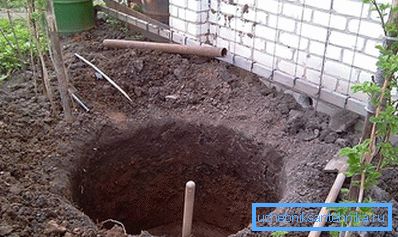

Sumidero cerca del baño

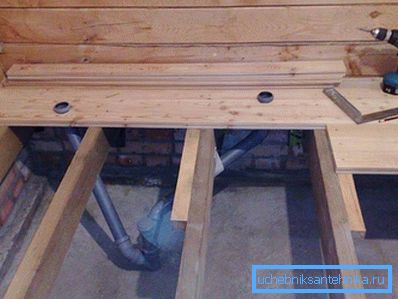

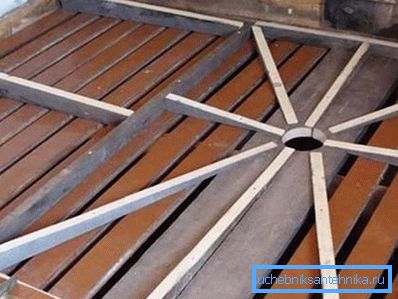

Drenaje de piso de madera

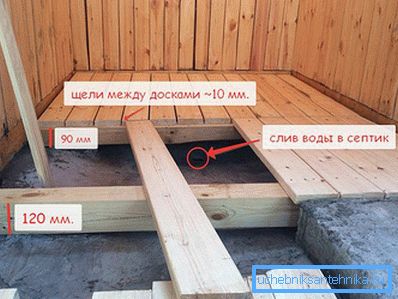

Suelo de madera con una pendiente.
Dispositivo de drenaje de suelo de madera

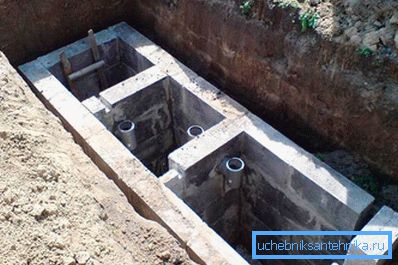

Piedra bioséptica

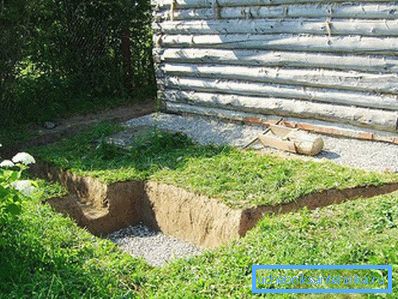

Priyamok cerca del baño
