¿cómo es la construcción de tuberías de alcantarillado?
La eficiencia de los sistemas de alcantarillado en edificios residenciales depende del estricto cumplimiento de los requisitos reglamentarios y ciertas reglas para sus equipos. Dejar de mantenerlos claramente o cometer errores puede afectar negativamente el funcionamiento diario de las carreteras de gravedad. Para evitar esto, le diremos cómo colocar correctamente las tuberías de aguas residuales con sus propias manos.
Información general
La construcción independiente de infraestructura de alcantarillado hace necesario familiarizarse en detalle con los conocimientos teóricos que se necesitarán al realizar trabajos de instalación en esta área. En primer lugar, es necesario comprender que existe una gradación en las redes internas y externas.
Cada uno de estos tipos tiene sus propios productos de tubería hechos de diferentes materiales y diferentes diámetros. La conexión de las boquillas lineales y los accesorios para la conexión de tuberías que sirven para la eliminación de aguas residuales debe realizarse con cierta destreza mientras se mantiene escrupulosamente el ángulo de inclinación.

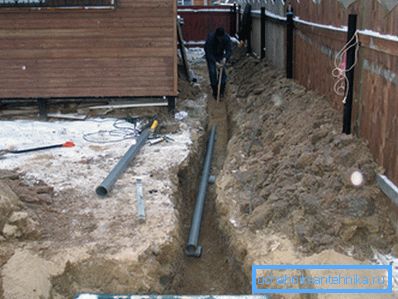

La principal característica del sistema de alcantarillado externo es que encaja en el suelo adyacente a los edificios. En este caso, se utilizan dos métodos de instalación para tuberías de gravedad:

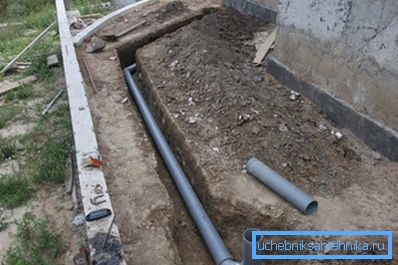

| Abierto | En una zanja excavada, un cojín de arena se despierta en la parte inferior y una carretera está montada en ella. Las tuberías se llenan con terreno elevado sin manipulaciones adicionales. |

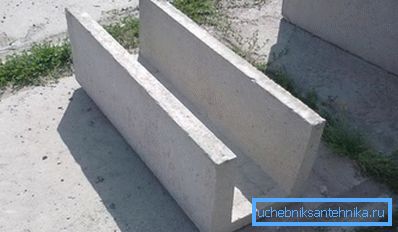

| Cerrado | Este método consume más tiempo. Para su disposición se utilizan productos especiales de hormigón armado, que tienen forma de U. Después de colocar las tuberías, bandejas rectangulares se cubren con placas. En este caso, el precio de toda la estructura será más caro. |
Consejo: para guardar las bandejas improvisadas se puede disponer utilizando ladrillo rojo.
El cálculo de la profundidad de las líneas de alcantarillado.

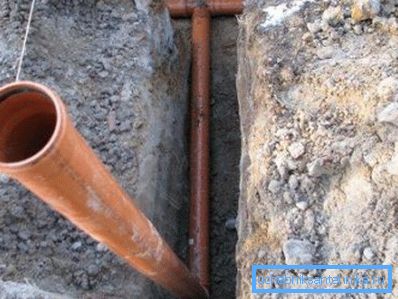

Antes de decidir cuál será la profundidad de la tubería de alcantarillado en el suelo, es necesario considerar varios factores.
Entre ellos destacan:
- Tasa de congelación del suelo Para esta zona climática.
- Parámetros tecnicos (resistencia, susceptibilidad a la deformación) de los materiales a partir de los cuales se hacen las tuberías.
- Contabilización de cargas dinámicas y estáticas en la ubicación de tuberías. (calzadas, posibles construcciones).
- El punto final del sistema de alcantarillado construido.: la entrada al colector central o el cuello de un tanque séptico individual.
De ello se deduce que el criterio fundamental para determinar el nivel al que se descargarán las aguas residuales es el indicador de la congelación del suelo.
Sugerencia: la información sobre esto se puede obtener de directorios especializados que comentan estos valores para varias redes de comunicación.
Dada la zona climática, es imposible ignorar las características del terreno, que están bajo la jurisdicción de la geología de ingeniería. En particular, el funcionamiento sin problemas de las tuberías de alcantarillado está influenciado por la adherencia racional a la resistencia de los productos (resistencia a la flacidez en secciones rectas) y las características cualitativas del suelo.
La profundidad máxima permitida en suelos secos es de 8 m, y para suelos con mayor absorción de agua, esta cifra disminuye a 6 m.
No se proporciona un marco rígido para la colocación de redes de alcantarillado externas en el SNiP, ya que no es posible predecir de antemano a qué nivel se unirá el nuevo oleoducto con el colector. Después de todo, nadie bajará deliberadamente las tuberías si, al mismo tiempo, pasan muy por debajo del colector central o la entrada del tanque séptico.
Como regla general, la pendiente crítica se calcula en función de la amplitud de los niveles, teniendo en cuenta la distancia desde el colector (tanque séptico) a la estructura desde la que se produce el drenaje de aguas residuales.

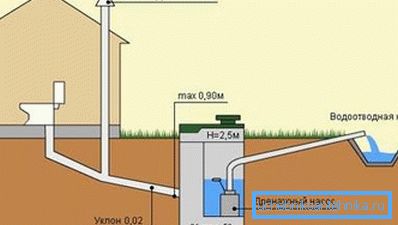

La disposición de las aguas residuales individuales necesariamente comienza con la inmersión en el tanque séptico del suelo. El sesgo del sistema será dictado en gran medida por la profundidad a la que se enterrará el agua subterránea.
Si esta profundidad no corresponde a las heladas típicas del paso de inviernos en la región, se utiliza aislamiento de tuberías. El calentamiento se realiza mediante materiales de construcción o cubiertas especiales de espuma de polietileno de varios espesores.
Como opción, se utiliza un cable eléctrico de calefacción, con el que las áreas extremas para la congelación se enrollan en espiral. Se conecta a bajas temperaturas y proporciona el modo de funcionamiento habitual.
Características de la disposición de tuberías de alcantarillado externo.
La siguiente es una guía para ayudarlo a evitar errores mayores:
- La colocación de tuberías está precedida por una planta de tratamiento de aguas residuales.
- La profundidad de las zanjas debe proporcionar una pendiente óptima, lo que facilitará la eliminación sin problemas de las aguas residuales.
- Presencia obligatoria de camas de depreciación en el fondo de las trincheras. Se presta especial atención a los lugares donde se realiza la unión de tuberías.
- En los lugares de conexión de varias tuberías de derivación o en giros cerrados de la red de alcantarillado, se recomienda el equipo de pozos de inspección.
- Observación estricta de la dirección del método tipo campana de unión de tuberías (el zócalo está siempre en el extremo opuesto de la tubería desde el tanque séptico).
- El relleno de las trincheras se realiza primero con una composición de arena y luego con una masa total de suelo. Es necesario excluir el apisonamiento en el centro de la tubería para evitar que se caiga en el suelo y promover la congestión.
Sujeción de la echada y del tubo.

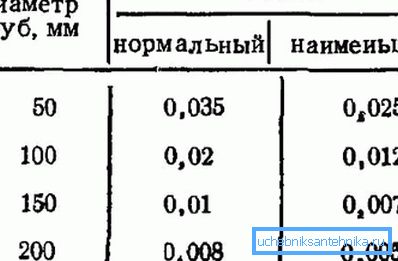

- El ángulo de inclinación de las tuberías de alcantarillado tiene en cuenta el diámetro de la tubería y la velocidad obtenida empíricamente característica de las descargas por gravedad. Es recomendable que la masa líquida extraída se mueva a una velocidad de 0.7-1 m / s. De esto se deduce que para tuberías con una sección transversal de 50 mm, es preferible una pendiente de 3 cm por metro lineal, y para O110 mm solo 2 cm es suficiente en la misma sección.
- Las redes de alcantarillado domésticas, tanto en posición vertical al equipar elevadores en edificios residenciales de varios pisos, como en colocación horizontal requieren fijación a las paredes. Para esto, se utilizan abrazaderas de metal y plástico de varias configuraciones.
La distancia de los sujetadores de uno a otro cuando se colocan horizontalmente debe ser aproximadamente igual al diámetro de la tubería incrementada diez veces. Si se trata de un tubo de O50 mm, la distancia entre los sujetadores es de 0,5 m.
- Las canalizaciones de alcantarillado requieren cierres en 1-1.3 m. Para nivelar la incomodidad del sonido de los desagües, se utilizan cubiertas que absorben el sonido y puños de goma en las abrazaderas.
Conclusión
El dispositivo de alcantarillado drena la decisión difícil y responsable que debería considerar un conjunto de factores. La forma en que realice un cálculo preliminar dependerá de toda la estructura, así como de su funcionamiento posterior. La colocación de tuberías de alcantarillado fuera de la casa se puede hacer de forma abierta y cerrada. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
